Натяжитель ремня MAIRA своими руками - siManthrop Edition..

Я разработал свою собственную версию доступного натяжителя ремня MAIRA, сделанного своими руками.

Документация: https://mairapp.com/home/maira-seat-belt-tensioner-kit/.

Пожалуйста, прочтите оба руководства перед началом этого проекта!

Поскольку мой блок питания вышел из строя после некоторых гонок, я купил другой блок питания. После успешного тестирования я загружу все обновленные файлы (только центральную часть). Вы сможете сами выбрать, будет ли он построен с внутренним или внешним блоком питания.

Что вам понадобится:

Ардуино Нано
https://www.amazon.com/dp/B07G99NNXL

Плата расширения адаптера терминала Nano
https://www.amazon.com/dp/B073JGV87F

150 кг цифровой сервопривод на 180 градусов с сервоприводом
https://www.amazon.com/dp/B0CCP19V4J

Блок питания: MeanWell GST280A12-C6P
https://aliexpress.com/item/1005009776004881.html

Розетка Molex Mini-Fit 4,2 мм

USB-кабель длиной 2 м (в зависимости от вашего Arduino Nano USB-C или Micro-USB)

Требуются винты:

2x M3x8 ISO 4762

4x M3x15 ISO 4762

12x M4x12 ISO 4762

4x M6x15 ISO 4762

4x M6x20 ISO 4762

2x M6x15 ISO 10642

4 шайбы M6

2 гайки М6

8x Т-образные гайки M6

Необходимые тепловставки:

2x М3

12x М4

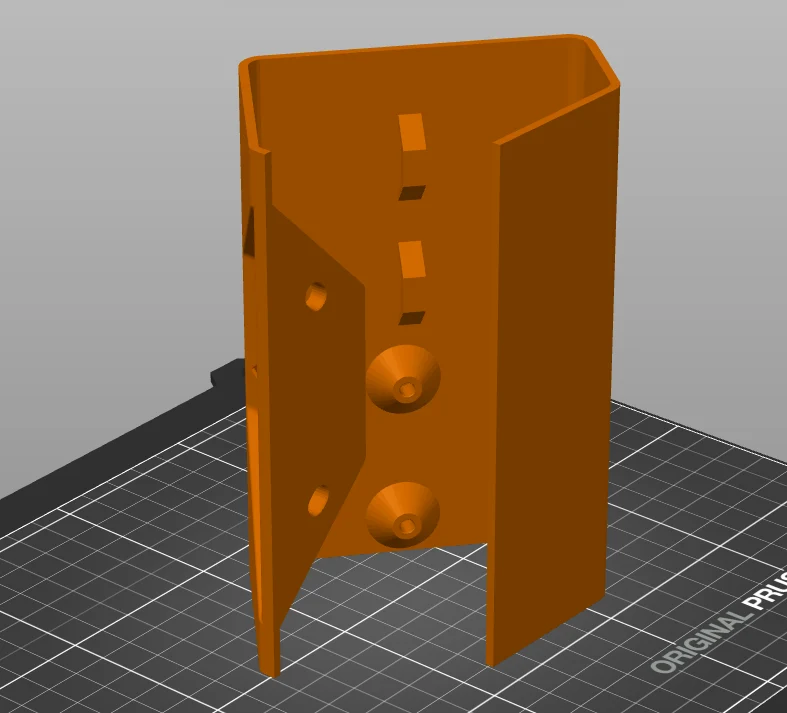

Printparts можно печатать практически без поддержек. Требуются только опоры на шкиве. Пожалуйста, обратите внимание, в каком направлении будет напечатан корпус с прикрепленным изображением.

Я напечатал основные корпуса и шкивы с соплом 0,6 мм, 4 периметрами и 30% заполнением гироида. Я рекомендую PETG, но PLA тоже подойдет.
