Батарея для IBM Thinkpad 380E своими руками........

У меня есть старый ноутбук IBM Thinkpad с отсутствующей батареей. Итак, я решил спроектировать для него собственную батарею своими руками.

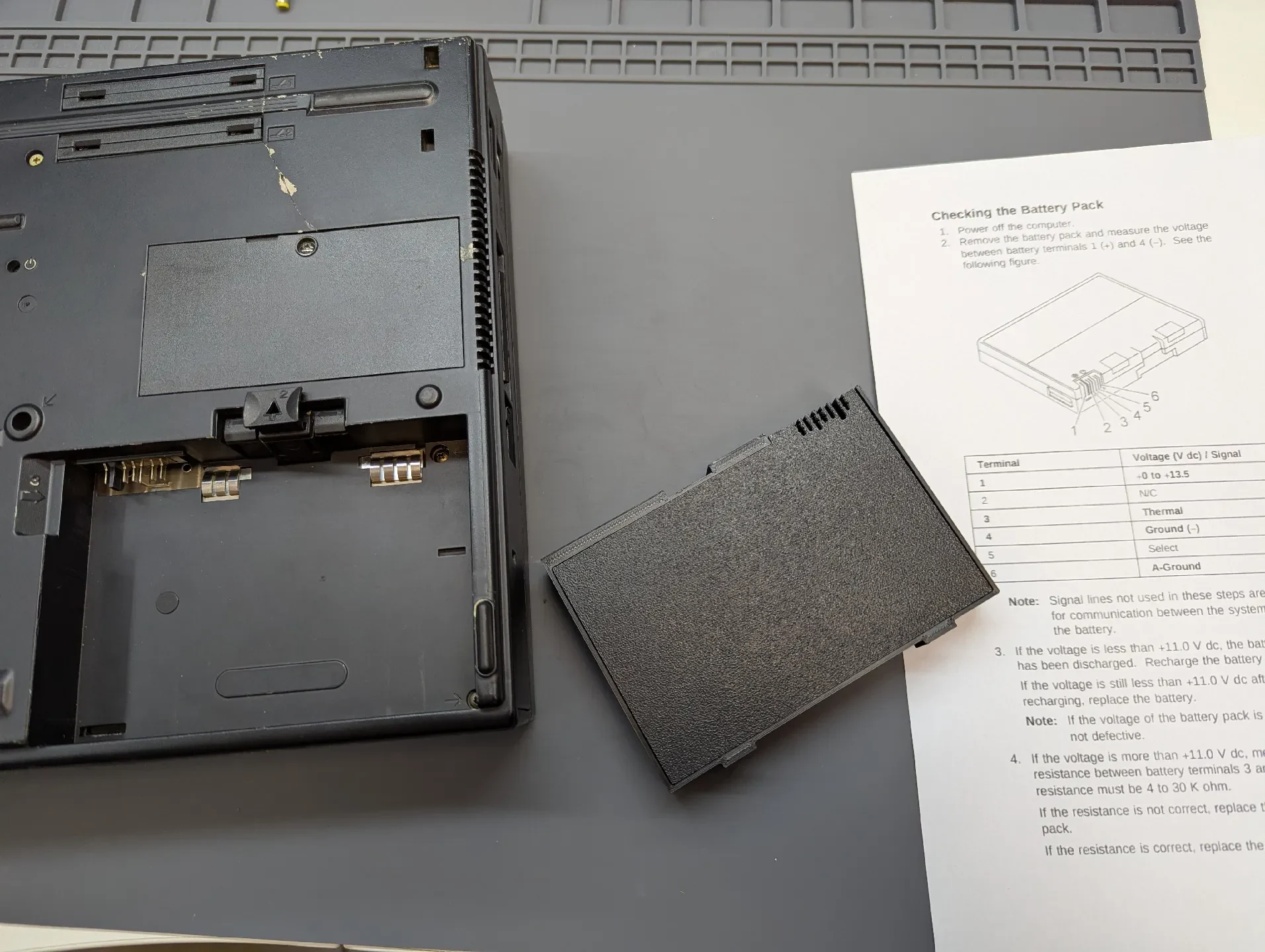

Оригинального аккумулятора у меня не было, поэтому всю информацию собираю из интернета и замеряю место под аккумулятор в ноутбуке.

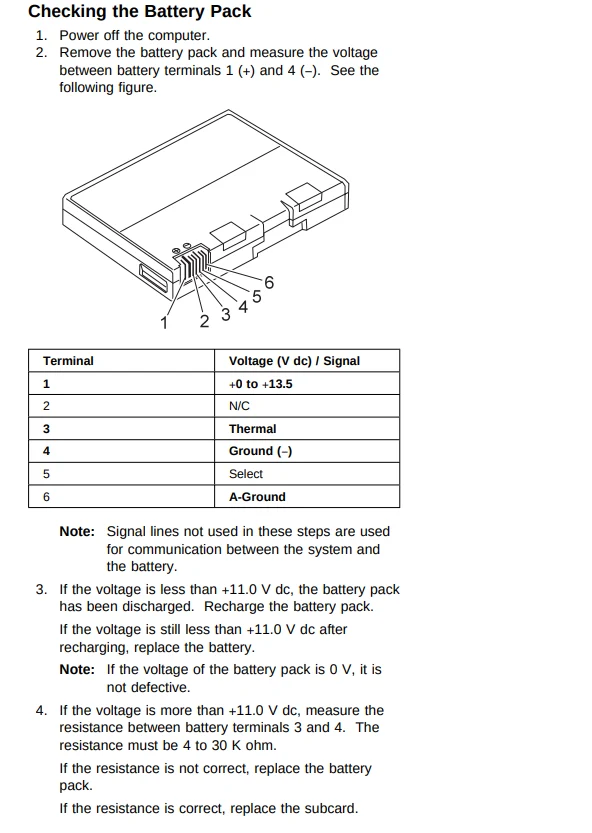

Распиновку нашел в сервис мануале:

Из этой информации мы видим, что эта батарея не является смарт-батареей. С ноутбуком не общается. Помимо + и — имеет подключение термистора.

Для сборки этой батареи необходимы следующие предметы:

18650 литий-ионные элементы, 6шт.

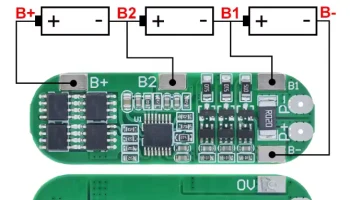

Плата 3S 10A BMS

Прямой гнездовой разъем печатной платы

Термистор 10К НТЦ

несколько проводов

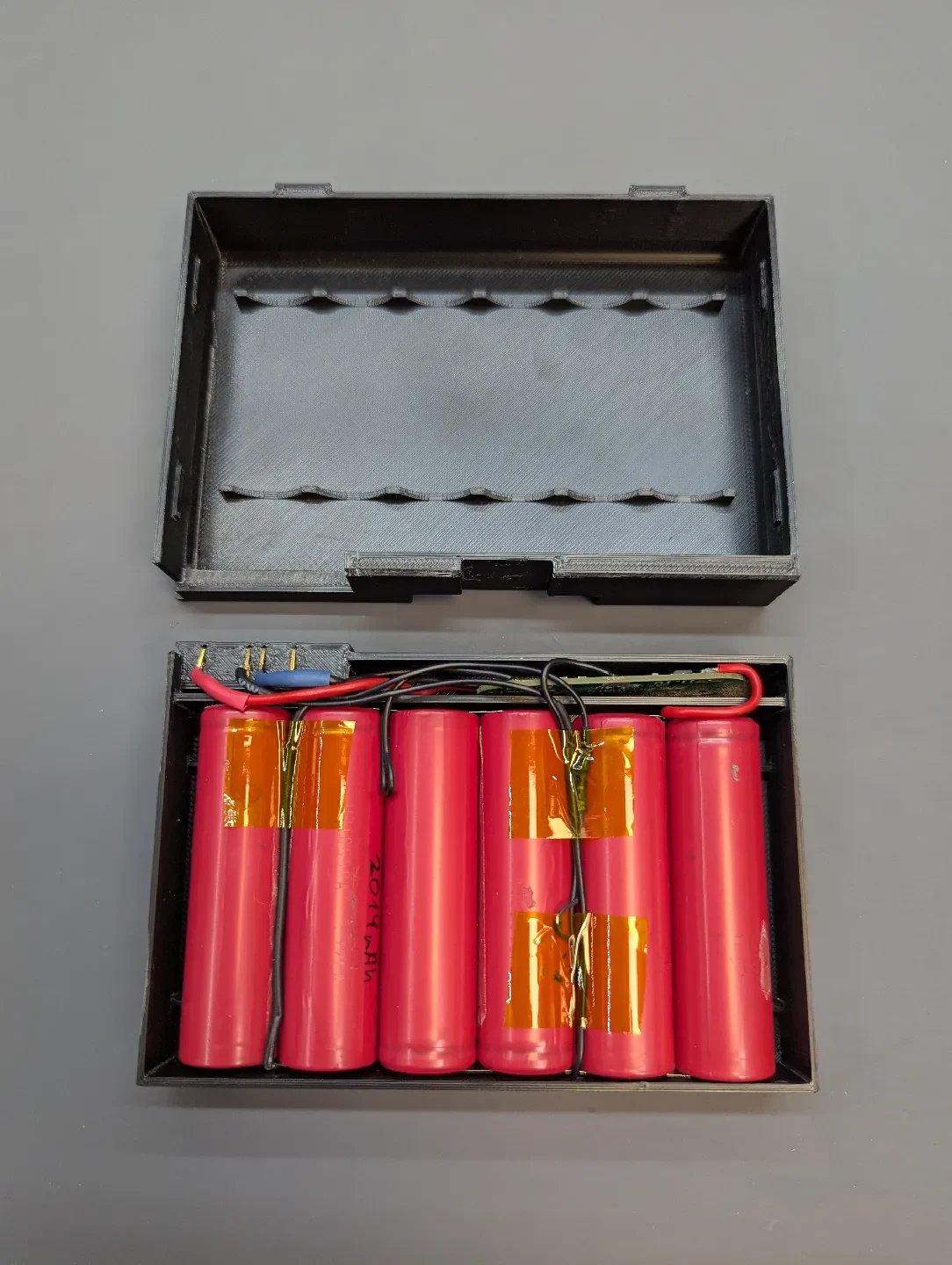

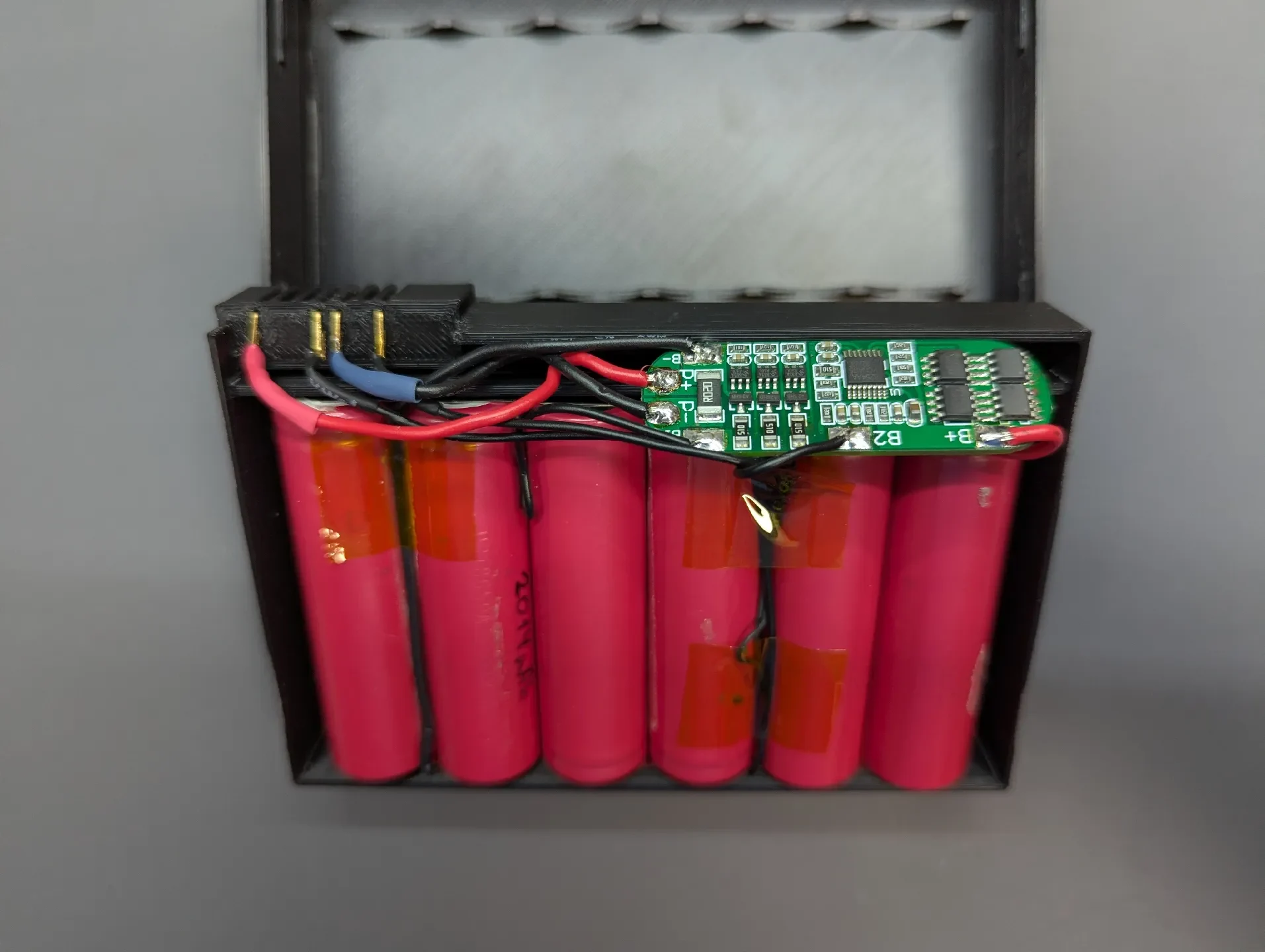

Аккумулятор имеет конфигурацию 3s2p. Для соединения ячеек я использовал точечную сварку и никелевую полоску, но можно и паять с осторожностью.

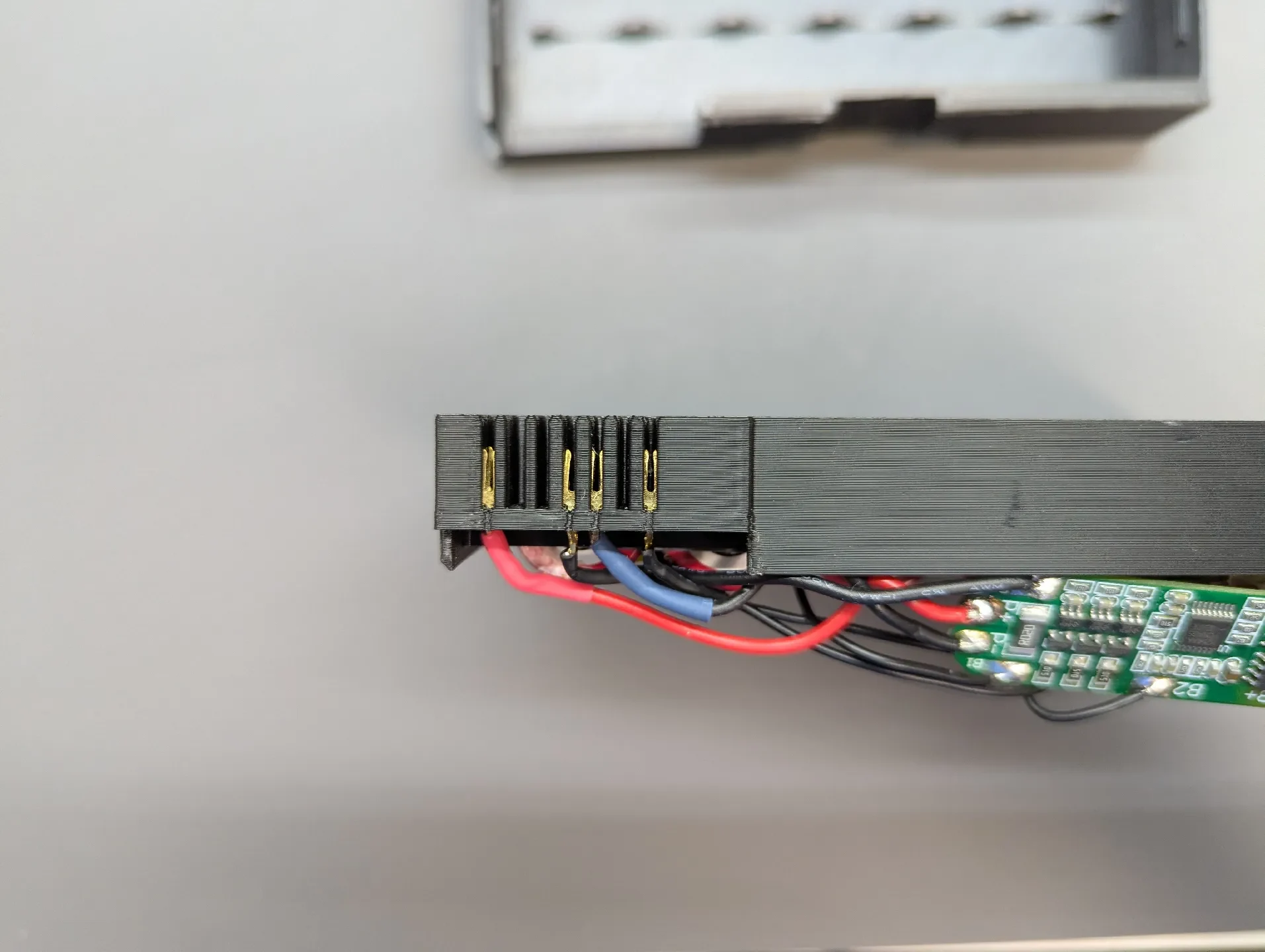

В качестве клемм для подключения я использовал металлические детали обычного штыревого разъема. Я просто вытащил пластиковую часть и поместил в футляр, напечатанный на 3D-принтере. Подробности смотрите в прилагаемом видео.

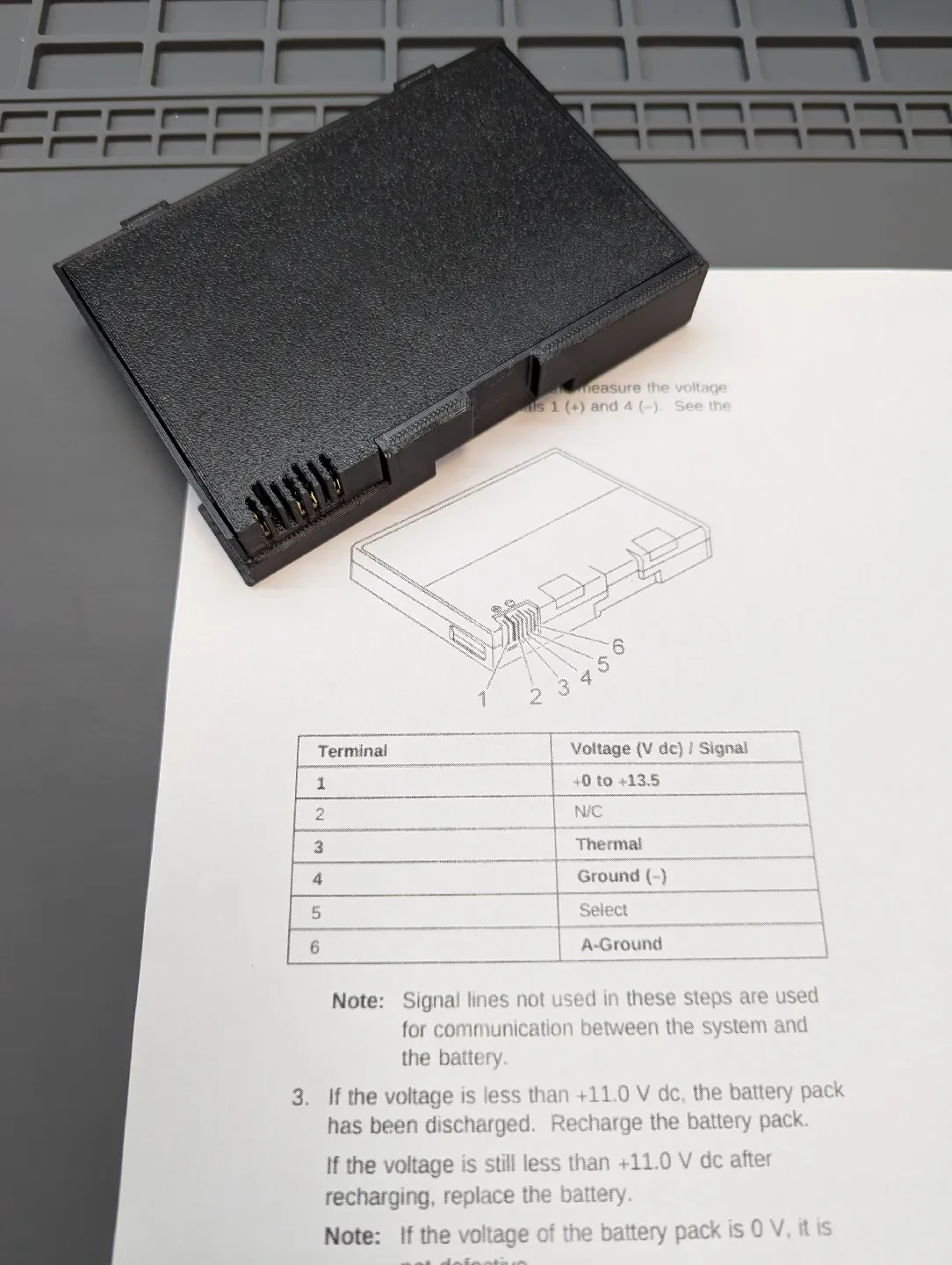

Я распечатал свою из АБС-пластика. Некоторые другие пластики могут потребовать изменения размеров.

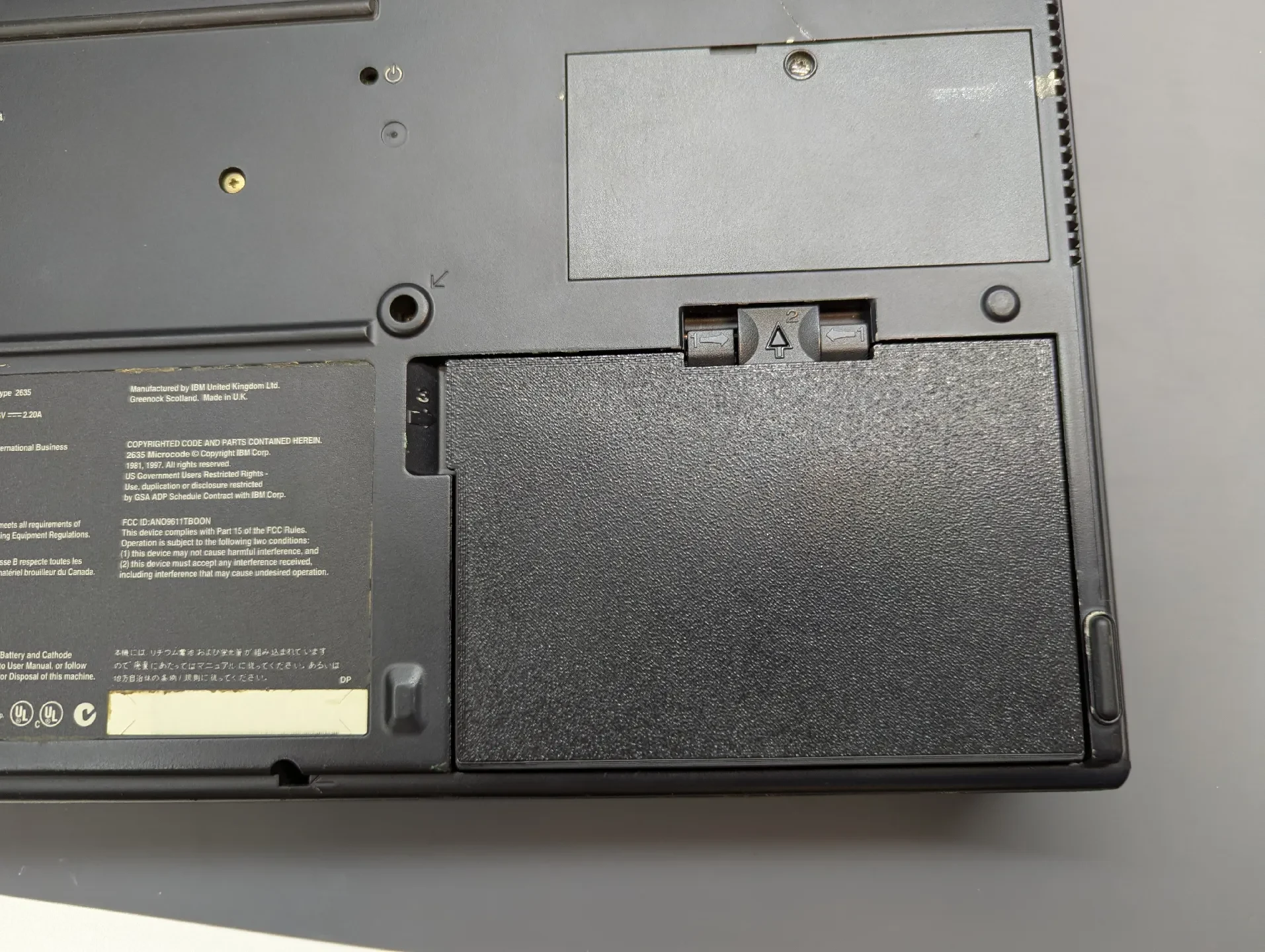

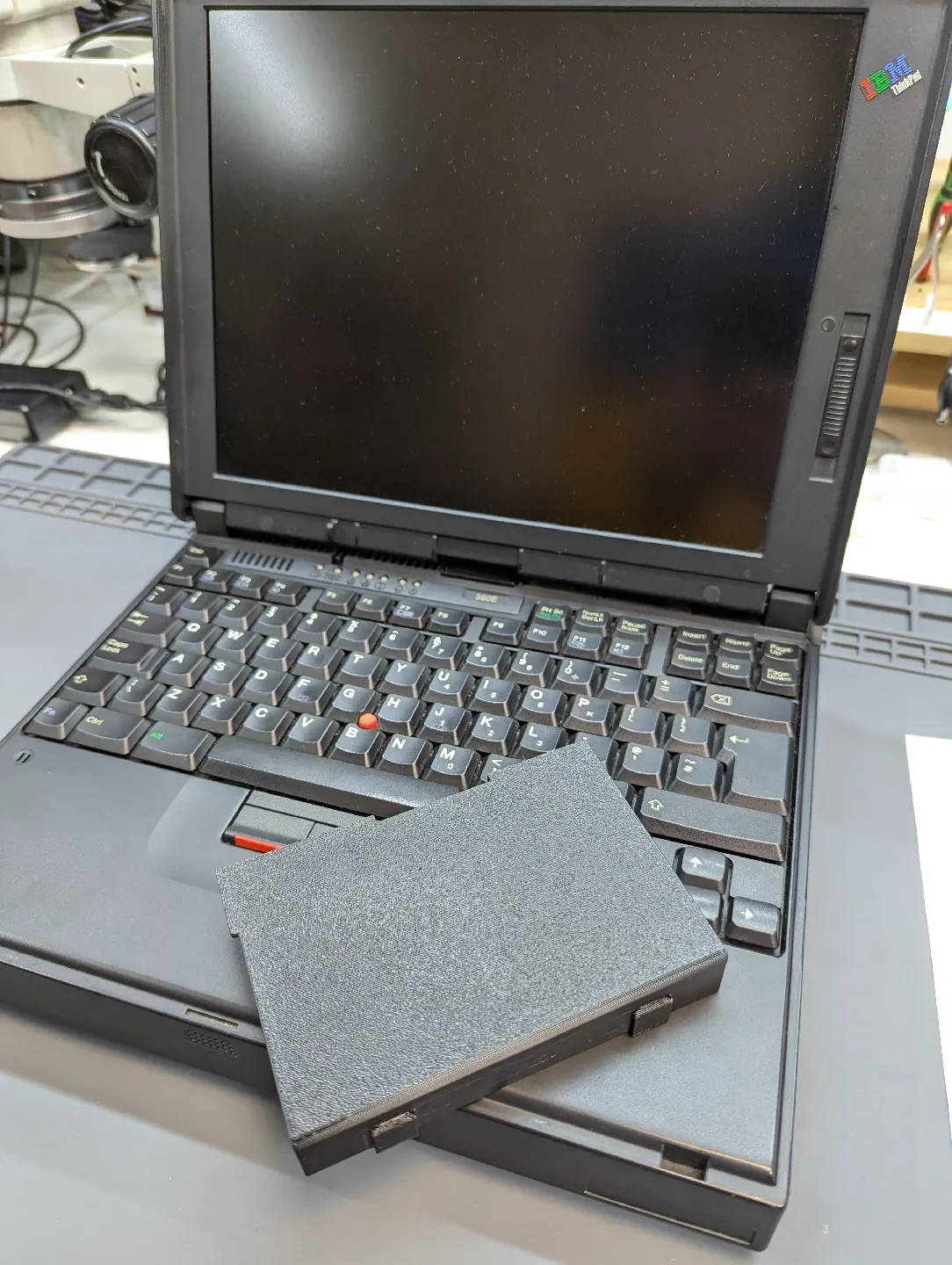

Этот аккумулятор, сделанный своими руками, без проблем работает с ноутбуком.
