Система вентиляционного дымохода своими руками — комплект переходников для труб ПВХ (Ø110 и Ø95)

Описание:

Полный набор компонентов для 3D-печати, предназначенных для создания вентиляционного дымохода профессионального уровня. Эта система спроектирована для интеграции стандартных труб из ПВХ в функциональную, защищенную от атмосферных воздействий вентиляционную установку, что делает ее идеальной для хозяйственных построек, мастерских или наружных технических сооружений.

В конструкции особое внимание уделяется долговечности и защите, а специальные решетки от насекомых и козырек от дождя сохраняют вашу систему чистой и сухой.

Что входит в комплект:

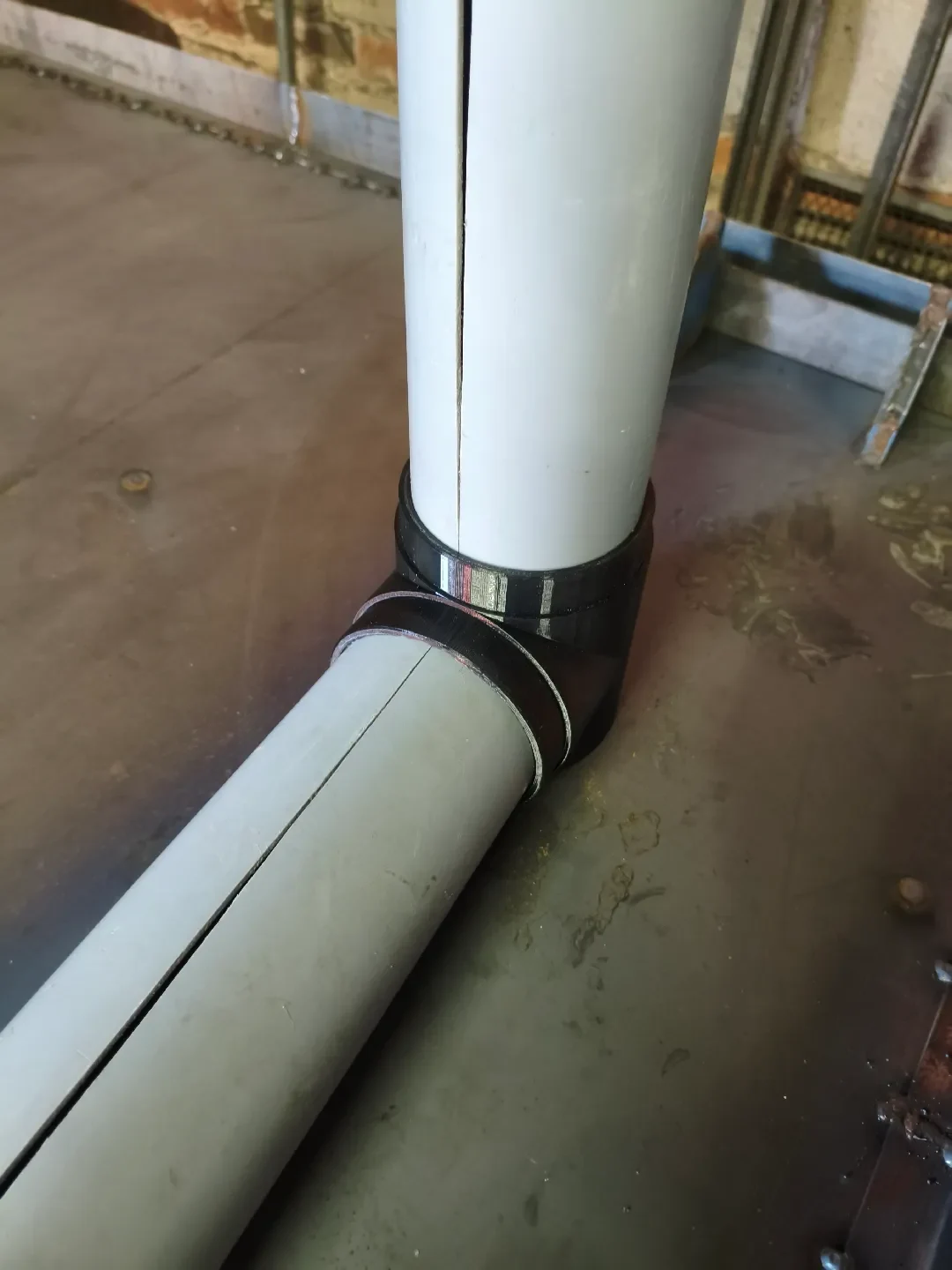

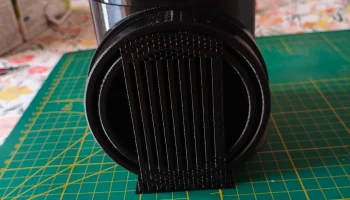

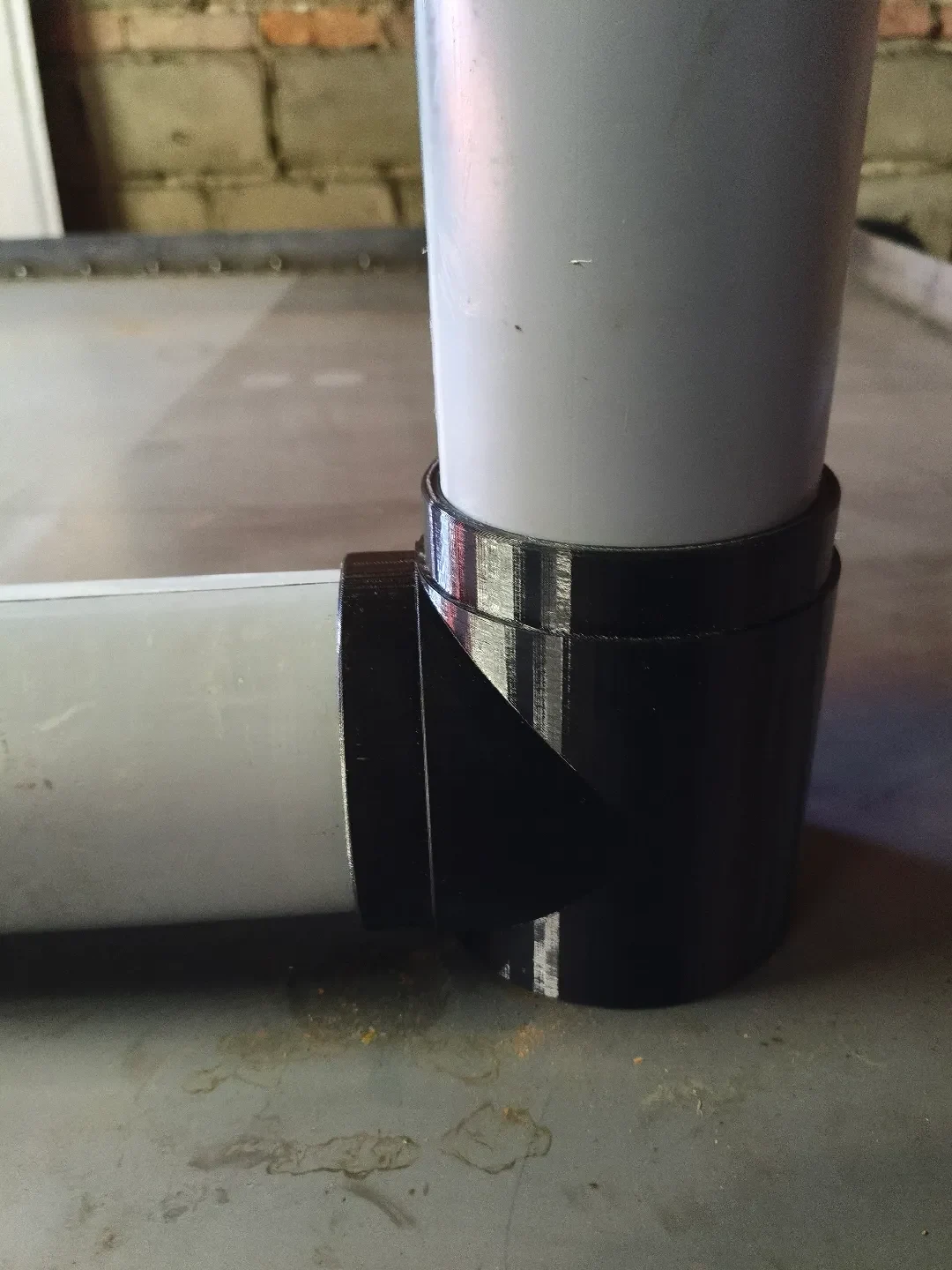

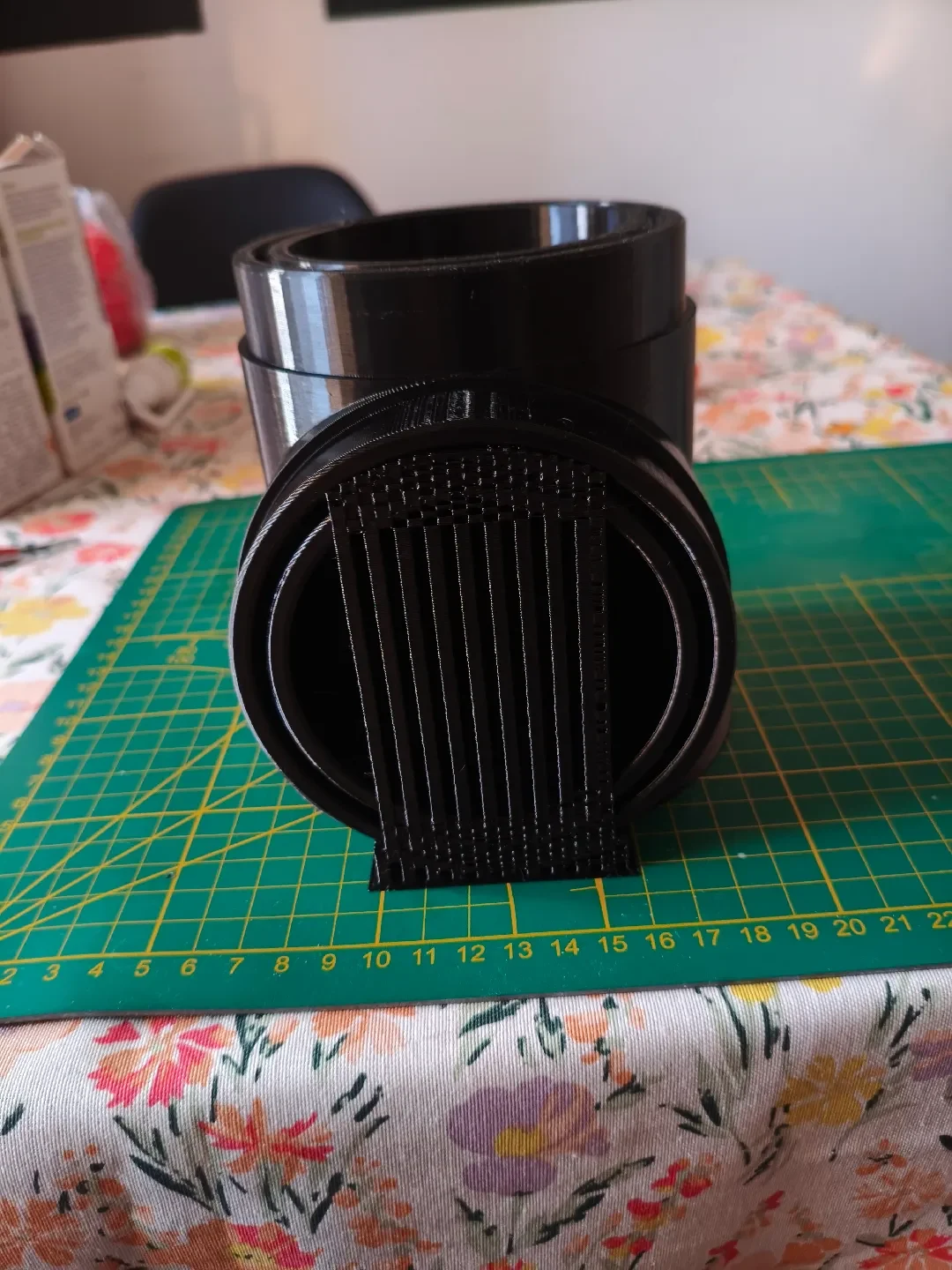

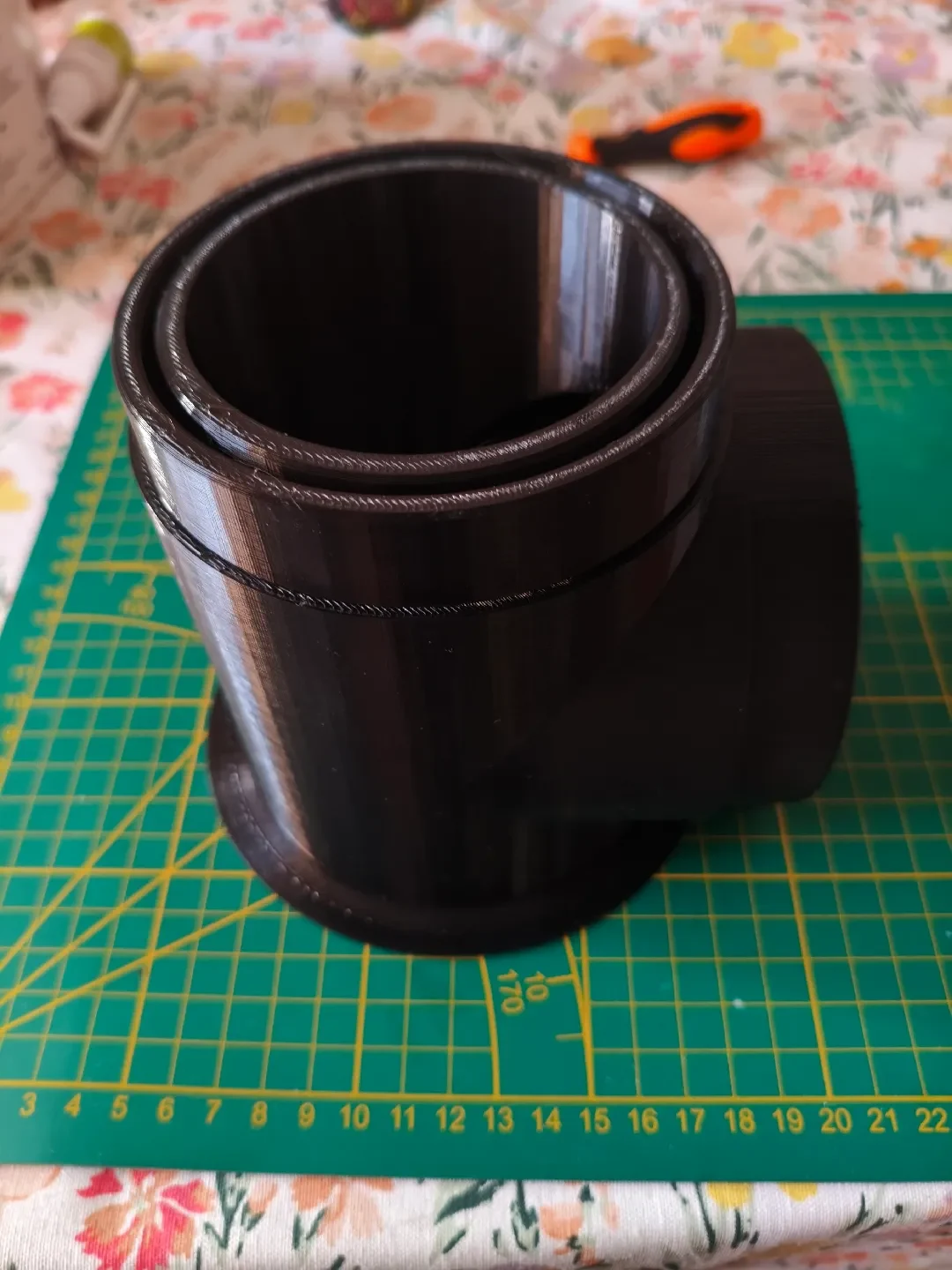

Главный Т-образный соединитель: предназначен для соединения двух труб из ПВХ диаметром 110 мм и двух модифицированных труб диаметром 95 мм.

Стабилизирующие переходники: две прокладки, обеспечивающие идеальное выравнивание и стабильность между трубами.

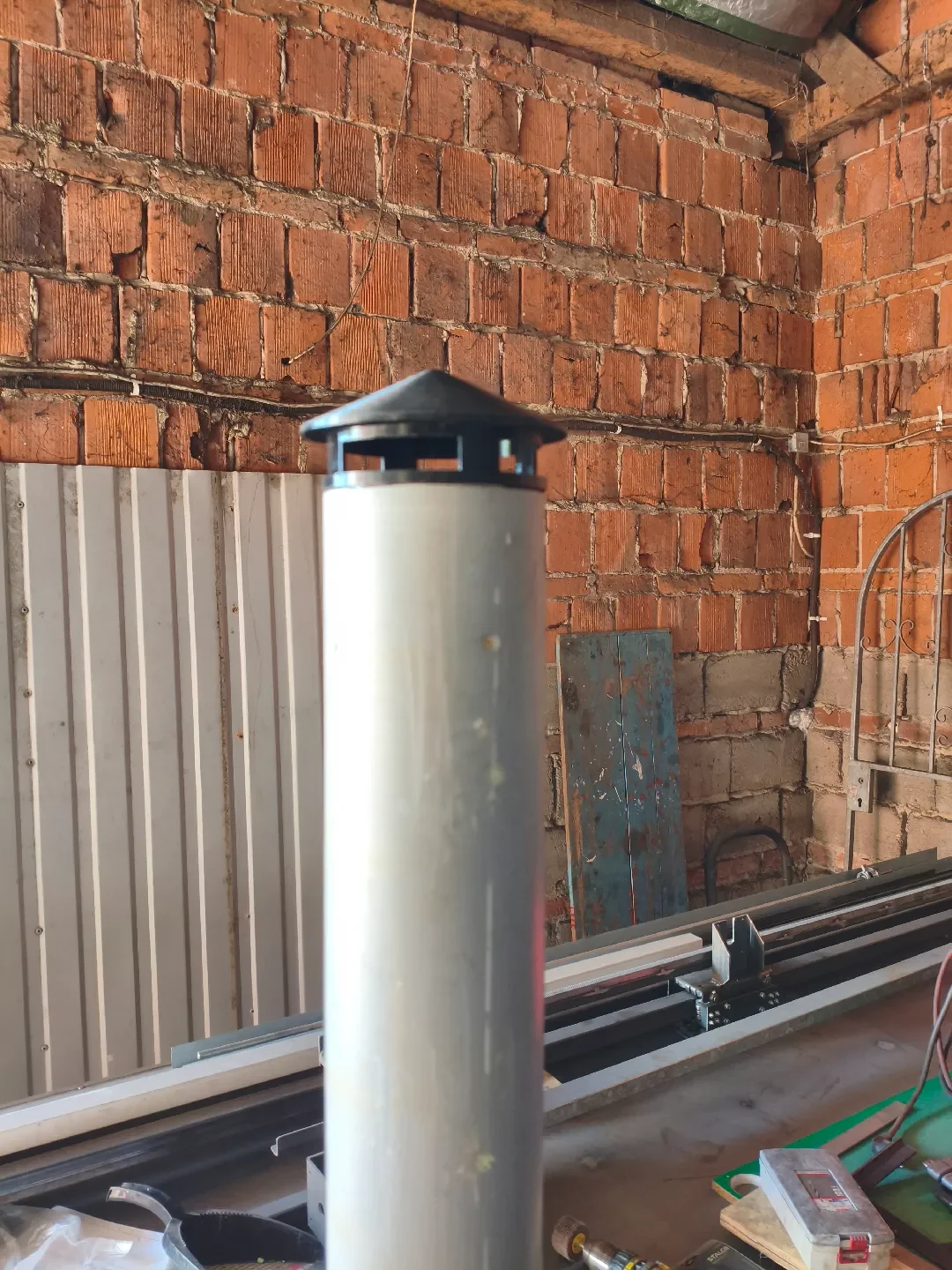

Козырек от атмосферных воздействий: защитный колпак, предназначенный для предотвращения попадания дождя и снега в вентиляционную шахту.

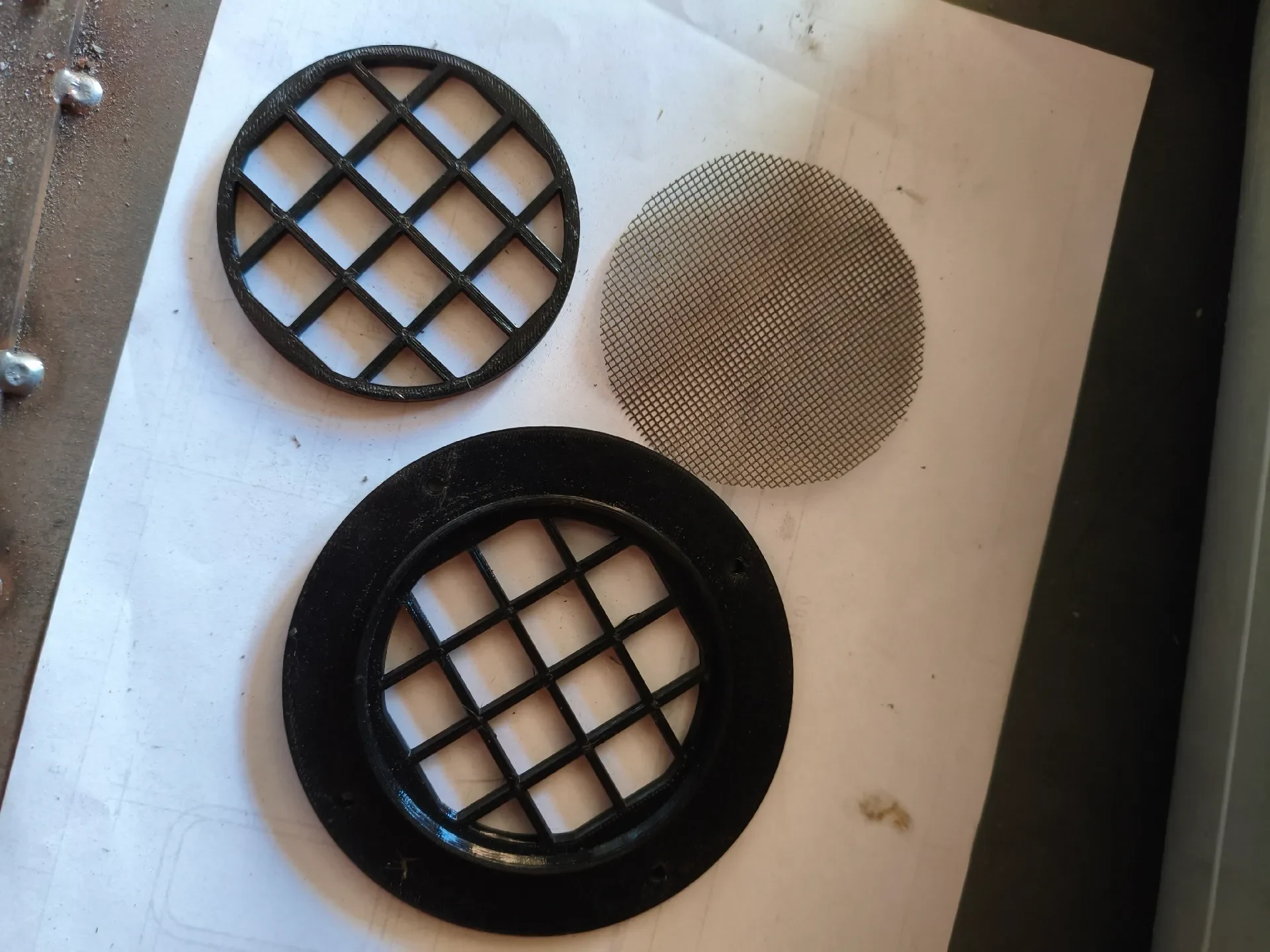

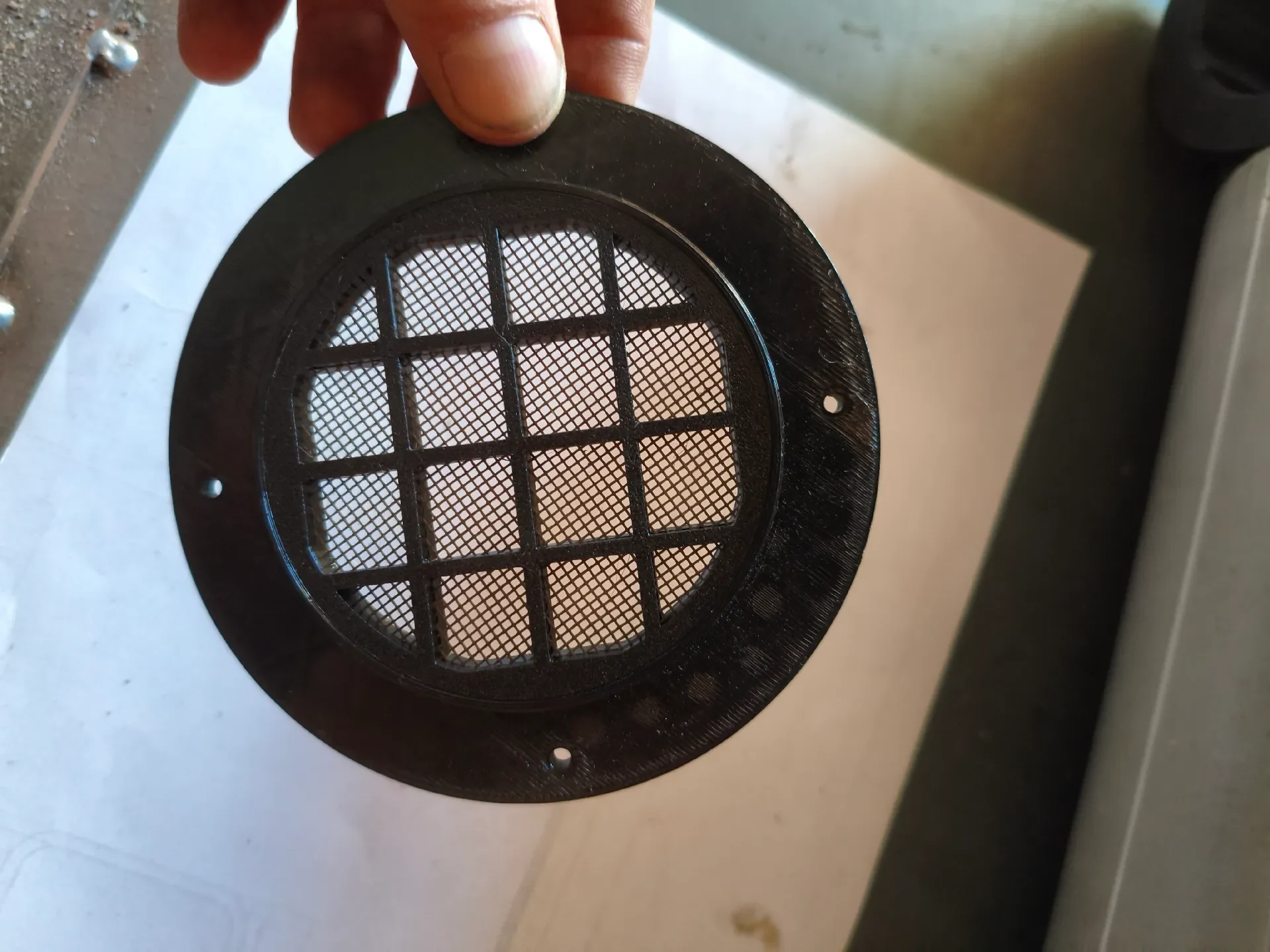

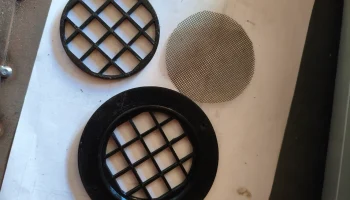

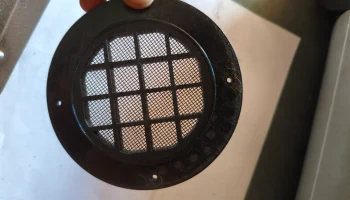

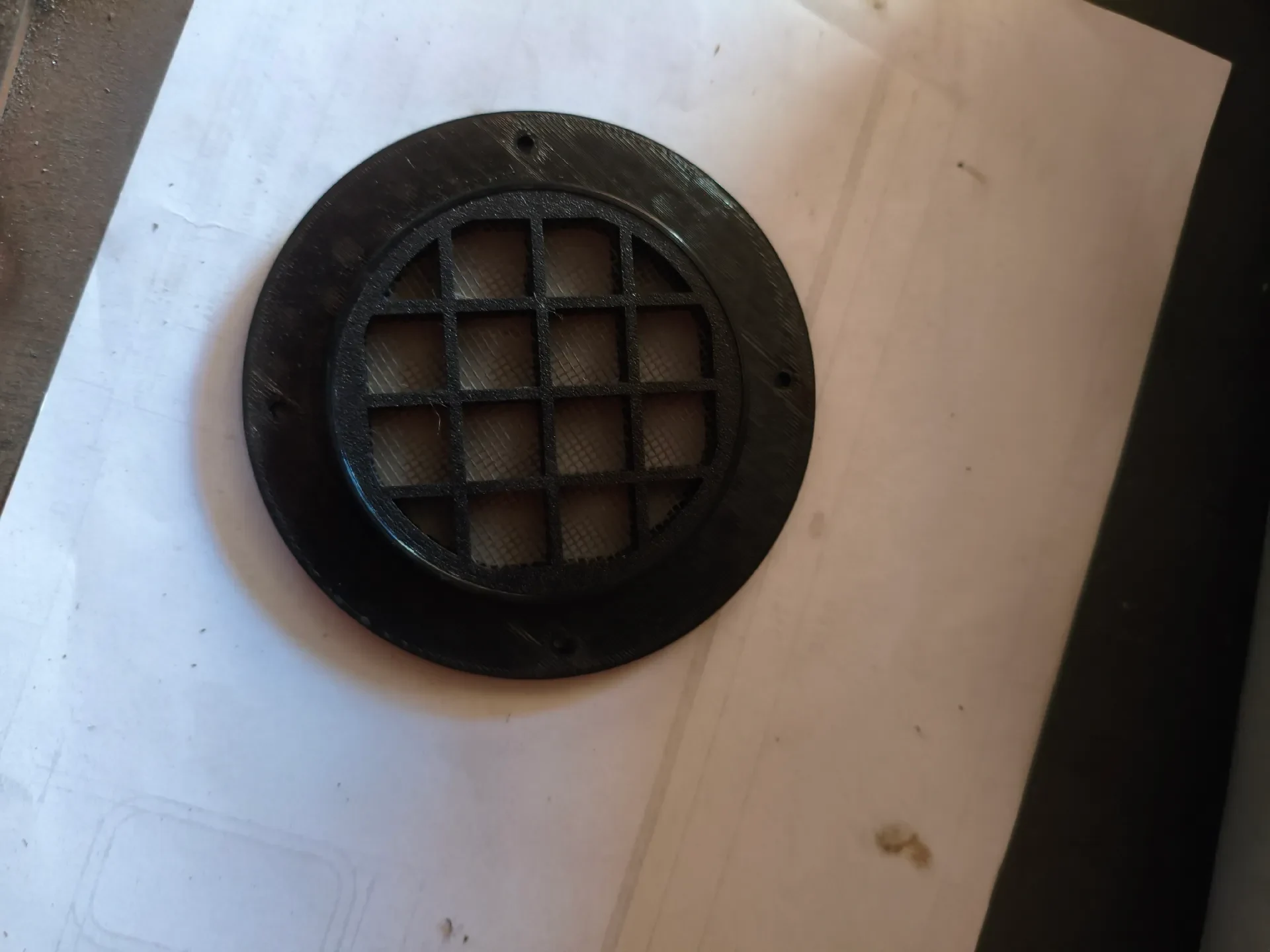

Модульные выходные решетки: каждая решетка состоит из двух частей, что позволяет разместить между ними мелкую сетку (москитную сетку) для максимальной защиты.

Внутренняя нижняя решетка: дополнительный слой защиты, расположенный внутри Т-образного соединения для защиты от вредителей и мусора.

Инструкции по сборке:

Подсоедините четыре трубы ПВХ (две Ø110 мм и две Ø95 мм) к тройнику и закрепите их винтами.

Совет от профессионала: заполните зазоры между трубами расширяющейся пеной. Это обеспечивает отличную теплоизоляцию и гарантирует полную герметизацию дымохода.

Используйте клей или силикон на стыках для дополнительной защиты от атмосферных воздействий.

При необходимости модель можно масштабировать в слайсере, чтобы она соответствовала трубам разного диаметра.

Рекомендуемые настройки печати:

Материал: ПЭТ-Г (обязательно для устойчивости к ультрафиолетовому излучению и долговечности на открытом воздухе).

Высота слоя: 0,2 мм.

Настенные петли: 3-4 (для прочности конструкции).

Заполнение: 20-30 % (ре��омендуется гироид).

Опоры: необходимы для капота и решеток.
