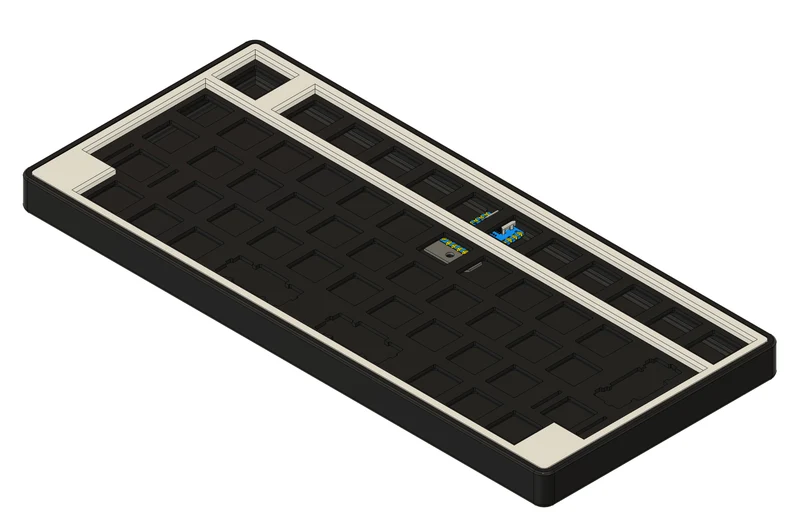

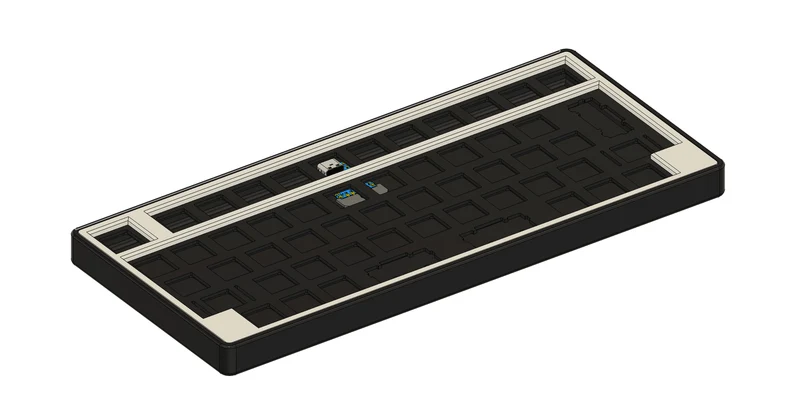

Anchor54 - проводная клавиатура своими руками........

Требуемое оборудование

54 переключателя, это было смоделировано с учетом низкопрофильных переключателей MX.
54 диода 1N4148
1 RP2040-ноль
1 M3x4 с потайной головкой
4 М2х12

Печать

Материал: ПЛА
Периметры: 4
Верхний/нижний слои: 4
Заполнение: гироид, я делаю 8%
Поддержка: я бы рекомендовал поддержку порта USB-C.

Сборка

После печати деталей протестируйте микроконтроллер и будьте осторожны, не прилагайте чрезмерных усилий, при необходимости обрежьте верхний край портов USB-C.
Когда всё будет готово, установите MCU и кронштейн, закрепив его снизу винтом M3.

Вставьте 4 винта M2x12 в каждый угол корпуса, завинчивая их так, чтобы они едва прошли, так как нам нужно, чтобы пластина и верхняя пластина были на месте, прежде чем полностью вкручивать винты M2.

Подготовьте пластину, наденьте переключатели и штыри, согните диоды и припаяйте матрицу.
Не волнуйтесь, вы не будете контактировать с MCU с помощью переключателей.

Прошейте прошивку по вашему выбору. Для быстрой установки и запуска вы можете использовать KMK и POG.

Чтобы увидеть макет этой платы, перейдите по этой ссылке на KLE-NG.

Веселитесь! Я планирую выпустить беспроводную версию в будущем, как только получу детали.
