Регулятор воздуха своими руками гипоксикатор v2........

Я несу никакой ответственности за то, как вы применяете разработанную мной модель!!! Вы всё делаете на свой страх и риск!!! Данная модель выложена только для ознакомительных целей!!! Данная разработка не является аппаратом!!! Перед применением обязательно проконсультируйтесь с врачом!!!

Здравствуйте товарищи!

С появлением новой концепции гипоксического аппарата и клапанной группы появилось желание уменьшить регулировку воздуха, который подается в подмеса свежего воздуха.

И так, какой принцип работы данного регулятора:

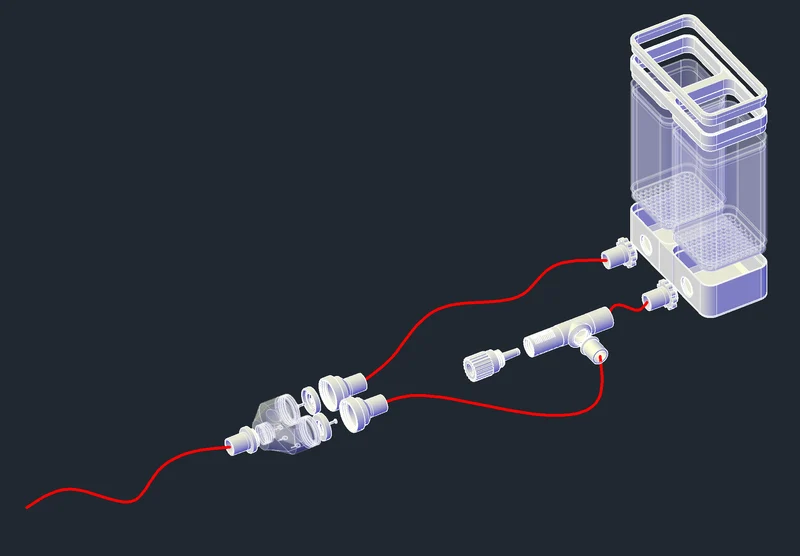

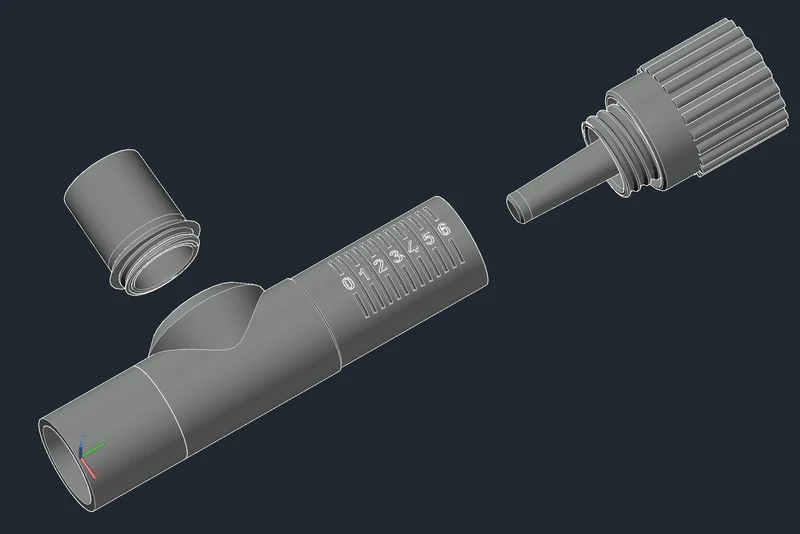

у нас есть тройник, по центру тройника у нас выходной воздух на пороге. Это видно из общей схемы гипоксического заболевания 2 версии. Со стороны воздуха, которая идет с адсорбентом у нас, стоит заужение до 10 мм. А со стороны подачи свежего воздуха у нас стоит регулятор. Регулятор выполнен в виде клина, который закрывает отверстие, через которое подается свежий воздух. Чем больше мы вкру��иваем данный клн, тем меньше свежего воздуха поступает. На самом теле регулятора можно увидеть риски и цифру. Каждая цифра имеет диаметральные отверстия, через которые обеспечивается подача свежего воздуха. Если 1, то прозор между клином и отверстием равен 1 мм. А если 2, то 2 мм.

Ма��симальное отверстие для подмеса свежего воздуха — 10 мм, это если полностью выкрутить клин. А с клином максимальный прозор составляет 6 мм.
