Регулируемый источник питания CV/CC своими руками........

Требуемые компоненты

Модули, необходимые для этого, довольно универсальны, и их можно найти по довольно низкой цене в большинстве крупных розничных продавцов электронной коммерции, вот список:

Понижающий преобразователь на базе XL4015 с подстроечными потенциометрами CC/CV

https://www.aliexpress.us/item/3256810052629213.html

https://www.amazon.com/Lithium-Battery-Charging-Converter-Charger/dp/B0DT17NX8H

Поиск по запросу «XL4015 CC CV понижающий преобразователь» также работает.

Модуль цифрового вольтметра и амперметра 0,28 дюйма. Даже модуль вольтметра подойдет.

https://www.aliexpress.us/item/3256810488267582.html

https://www.amazon.com/SHMZK-0-28-Digital-Voltmeter-Ammeter/dp/B0DWMRVZCH

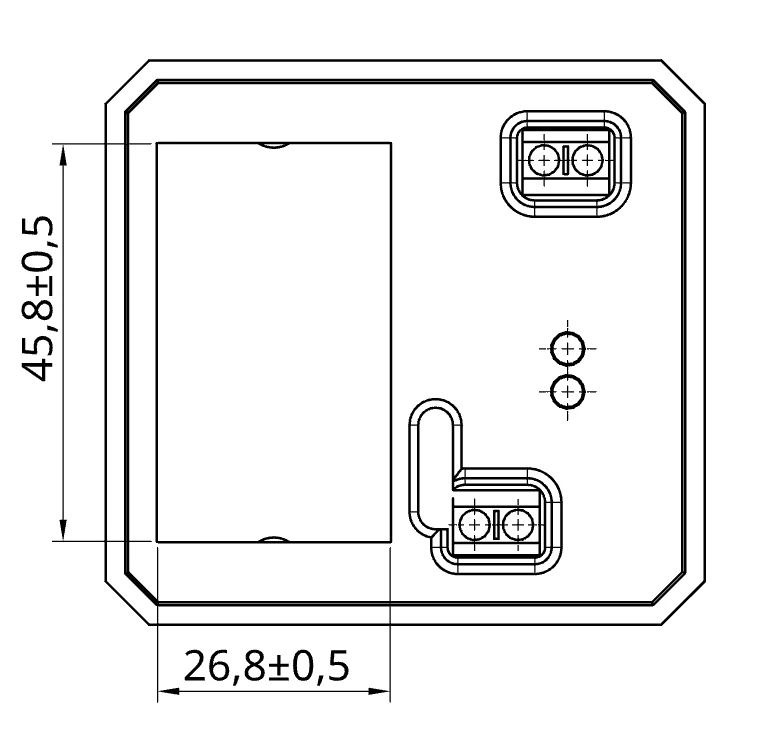

Все, что соответствует размерам ниже, должно подойти.

LDO на ваш выбор, если вы планируете использовать SMPS в диапазонах напряжений (28-36 В).

Маркировка 28 В соответствует абсолютному максимальному напряжению модуля вольтметра/амперметра.

Знак 36 В соответствует абсолютному максимальному значению для микросхем XL4015.

Винты

Рекомендуется 4x M1.4 или M1.6, M2 также возможен, если вам нужна очень плотная посадка.

2x M3 для соединения верхней и нижней части шкафа

Дизайн выполнен в OnShape и доступен по адресу: https://cad.onshape.com/documents/41b74ae0d87d23d3c3c1d115/w/a168547a581522485e009f6e.

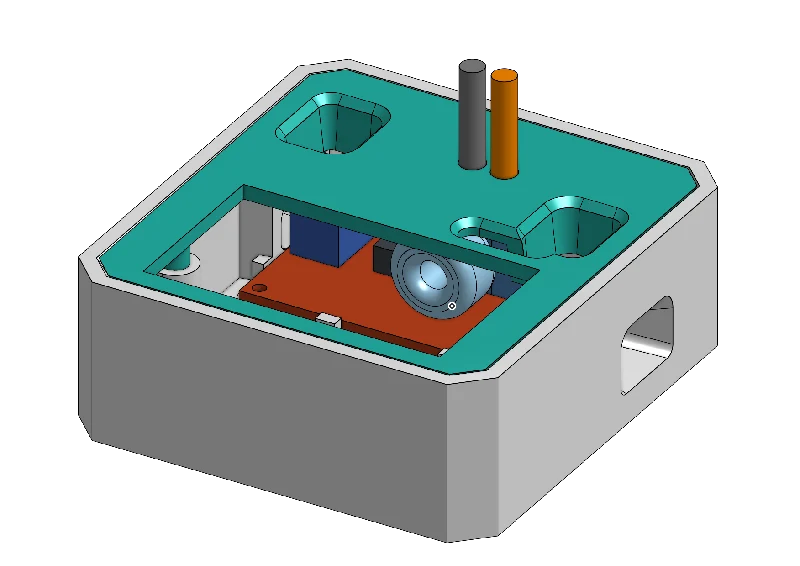

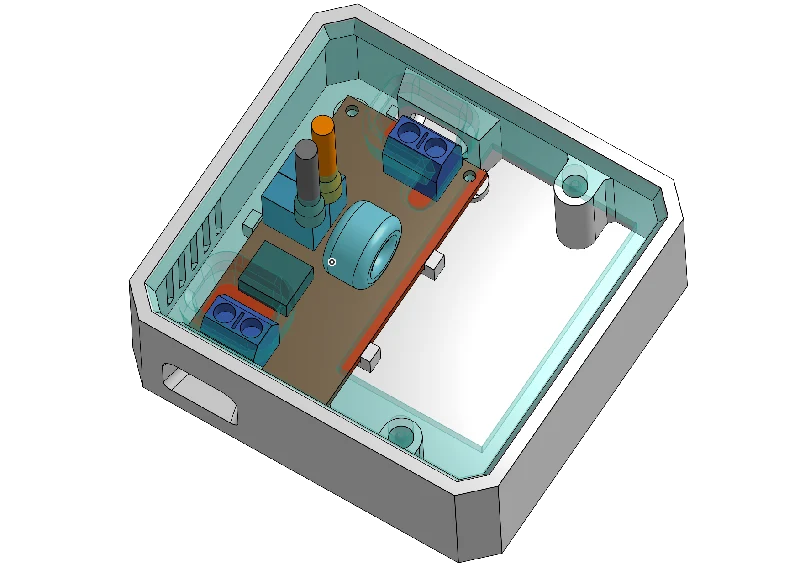

Изображение выше представляет собой образец сборки блока питания. На данный момент винты необходимо немного нагреть, а затем ввинтить непосредственно в пластиковые наконечники, которые присутствуют в конструкции. Для измерения тока выводы должны быть соединены последовательно, поэтому вам придется поцарапать медь, отсоединить плоскость OUT+ и соединить токовые выводы последовательно.

Проблемы

Поскольку это неподходящий лабораторный источник питания, получение установленного вами значения CC будет невозможно без частичного замыкания выхода, а изменение ручки CC не будет активно отображать предел CC.

Измерение тока немного сложно осуществить, поскольку для отключения силовых плоскостей необходимо царапать печатную плату.
