Параметрический ящик для блока питания своими руками.......

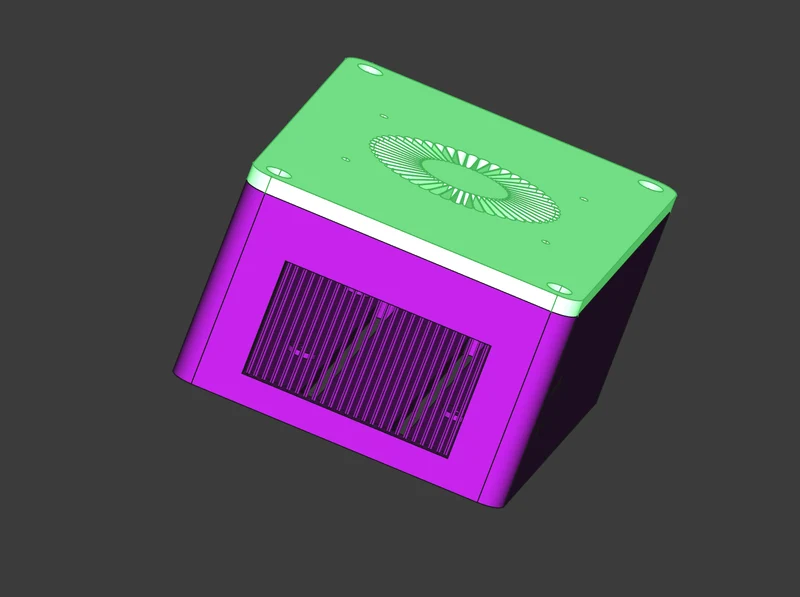

В этом посте 2 модели. Простая квадратная параметрическая коробка, которую можно использовать в качестве простого корпуса для всего, что вы хотите, а также еще одна коробка, которую я использовал для сборки блока питания своими руками.

Параметрический блок создан в freecad из руководства https://www.youtube.com/watch?v=cJfbINgyz-k Файл freecad прикреплен здесь как модель «parametricBox.FCStd». Это результат тщательного следования инструкциям по изготовлению коробки и крышки из приведенного выше видео на YouTube. Блок полностью ограничен и параметричен.

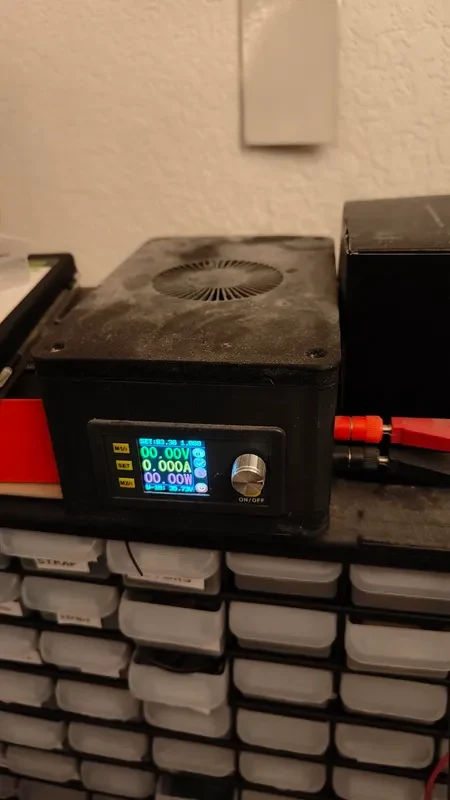

Рабочие части блока питания представляют собой ремикс конструкции блока питания из https://www.youtube.com/watch?v=PhLFmokgr9o. Файл «PowerSupplyV2REV2.FCStd» представляет собой частично параметрическую поддерживаемую модификацию модели из руководства по параметрическому блоку с адаптациями для моего использования, в основном с гнездовой точкой подключения бананового зажима с боковой установкой, переключателем размером 8x14 мм с проводом питания 6 мм и Корпусный вентилятор диаметром 80 мм для охлаждения.

Список запчастей для блока питания:

1x импульсный источник питания переменного и постоянного тока, 36 В, 5 А, 180 Вт

1x понижающий преобразователь UC Tronics 50 В, 5 А

1 вентилятор для ПК размером 80 x 80 мм

1x мини-кулисный переключатель, 2-контактный, SPST, 125 В переменного тока, 6 А, 250 В переменного тока, 3 А, красный KCD11

1x черная вилка типа «банан» — розетка

1 красная вилка типа «банан» — розетка

1x 3-контактный шнур питания, круглый.
