База для джойстика VPforce Rhino DIY Force Feedback (FFB)..

Для реалистичного моделирования полета обязателен полетный джойстик с силовой обратной связью. К сожалению, в последние годы наблюдается разрыв по нескольким причинам. В течение некоторого времени VPforce Rhino Flightstick заполняет этот пробел. Из-за длительного срока поставки это версия основы для палочек, сделанная своими руками.

Необходимый комплект двигателя можно приобрести на сайте vpforcecontrols.com (я не связан с VPforce). Совместимость с рукоятками Thrustmaster, Virpil и других производителей. Пожалуйста, следите за правильной ориентацией разъема джойстика при сборке подвеса. Отверстие для кабеля должно быть обращено вправо, как показано на рисунке.

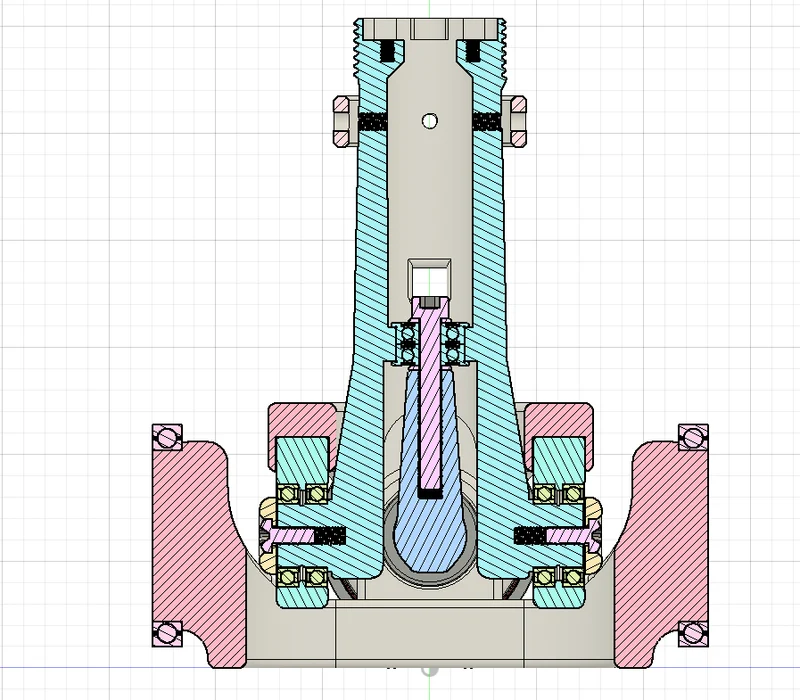

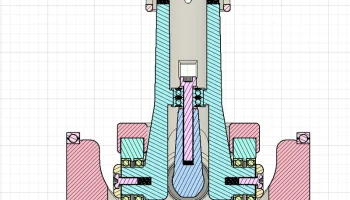

Этот проект основан на многочисленных предшественниках. Я взял дизайн подвеса от Gadoc/vpforce-ffb-joystick и изменил его для большей стабильности и удобства печати. Корпус — это моя собственная новая конструкция, в которой отсутствуют оптические недостатки оригинальной концепции из фанеры.

Для получения дополнительной информации посетите Discord VPforce Controls.

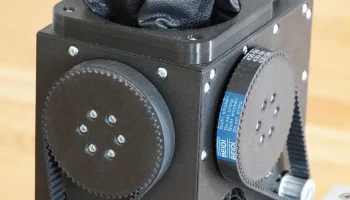

Вы можете выбрать передаточное число: для большинства случаев достаточно передаточного числа 60/14, но вы легко можете перейти на 72/12 (размеры ремней см. ниже).

Я включил данные Gerber для небольшой 8-битной печатной платы со сдвиговым регистром, которую можно использовать вместо 32-битной платы от VPforce для DIY Grips.

См. также мою универсальную рукоятку для полета, чтобы создать собственную рукоятку или адаптер.

Рекомендуемый материал — FilamentPM PLA черного цвета из-за высокой жесткости (модуль Юнга 3500 МПа) и стабильности (прочность на разрыв 59 МПа). Печатайте с соплом 0,4 мм при высоте слоя 0,2 мм, используя мин. 4 пер��метра и мин. 5 верхних и нижних слоев и 25% заполнения. Для подвеса используйте гироидное наполнение, для корпуса подойдет линейный. Для подвеса важны достаточные периметры, для корпуса достаточные нижние и верхние слои.

ОБНОВЛЕНИЕ 02.06.2024: Удалена фаска на резьбе разъема Stick.
ОБНОВЛЕНИЕ 13.06.2024: EStop имеет размер 16 мм, а не 19 мм.
ОБНОВЛЕНИЕ 13 июня 2024 г.: Соединение сердечника карданного подвеса имело неправильный размер резьбы.
ОБНОВЛЕНИЕ 29.06.2024: Розетка изменена на XT60E1-M.
ОБНОВЛЕНИЕ 01.07.2024: Добавлен инструмент центрирования (спасибо, Xaero Zero!)
ОБНОВЛЕНИЕ 09.08.2024: Альтернативные детали корпуса с термофиксируемыми вставками M4 и альтернативная опорная пластина с расположением отверстий, совместимая с оригинальным Rhino (спасибо, Xaero Zero!)
ОБНОВЛЕНИЕ 20.01.2024: Добавлена сх��ма для печатной платы.

Необходимые детали для сборки:

Двигатели (vpforcecontrols.com)
1 комплект VPforce DIY с 2 двигателями 57BLF03

Подшипники (WaelZlager-24 | Магазины eBay)
8x 6802-2RS (подушки подвеса)
4x 6808-2RS (карданные рычаги)
2x F625ZZ (крепление на палке)

Винты (может я что-т�� пропустил...)
6x M2,5x6 (крепление на печатную плату, гнездо Mini Din)
2x M2,5x8 DIN 965 (крепление XT60)
20x M3x6 DIN 7984 или DIN 7985 (держатели подшипников, разъем USB)
48x M4x10 DIN 7984 или DIN 7985 (корпус и пыльник)
16x M4x16 DIN 7984 или DIN 7985 (кардан, зажим багажника)
12x M4x25 DIN 7984, DIN 7985 или DIN 912 (шкивы)
4x M4 DIN 7984 или DIN 7985 + гайки (длина зависит от типа вентилятора)
8x M6x16 DIN 7984 (двигатели)
1x M5x40 DIN 912 (крепление на стержне)
2 шайбы M5 DIN 125 (крепление стержнем, по одной с каждой стороны подшипников)

Вставки для термофиксации (опция)
44x M4x6x6 (Ссылка)

DIN 912: Стандартный шестигранник
DIN 965: Philips с потайной головкой
DIN 7984: Шестигранник, низкий профиль.
DIN 7985: Philips, Pozi или Torx.

Ременная передача (крепеж HKIT | Магазины eBay)
со шкивами ХТД-5М-60:
HTD 385-5M-15W Ремень 385мм
HTD 430-5M-15W Ремень 430мм
2 шестерни 5М-14Т

со шкивами ХТД-5М-72:
HTD 420-5M-15W Ремень 420мм
HTD 465-5M-15W Ремень 465мм
2 шестерни 5М-12Т

Обложка
Чехлы переключения передач автомобиля (например, от VW Golf II)

Электрика
Аварийный стопор 16 мм
Выключатель 2-полюсный 22х30мм (Marquardt 1832.3312)
Розетка Amass XT60E1-M
2x 10к потенциометр
5-контактная мини-розетка DIN
Вентилятор 60 мм 12 В (любая глубина)

Разъемы для печатных плат
Вентиляторы: 2-контактный JST XH
Ручка джойстика: 5-контактный JST XH
Потенциометры: 3-контактный JST XH
