Умный крючок своими руками

— ОБНОВЛЕНИЕ -

Кажется, существует довольно большая разница в силе магнитов, поставляемых с датчиками Aqara. Я протестировал 5-6 датчиков без проблем, но некоторым людям не повезло!

Я добавил альтернативную версию корпуса с высокой и низкой чувствительностью. Они изменяют расстояние между датчиком и магнитом, увеличивая или уменьшая «чувствительность».

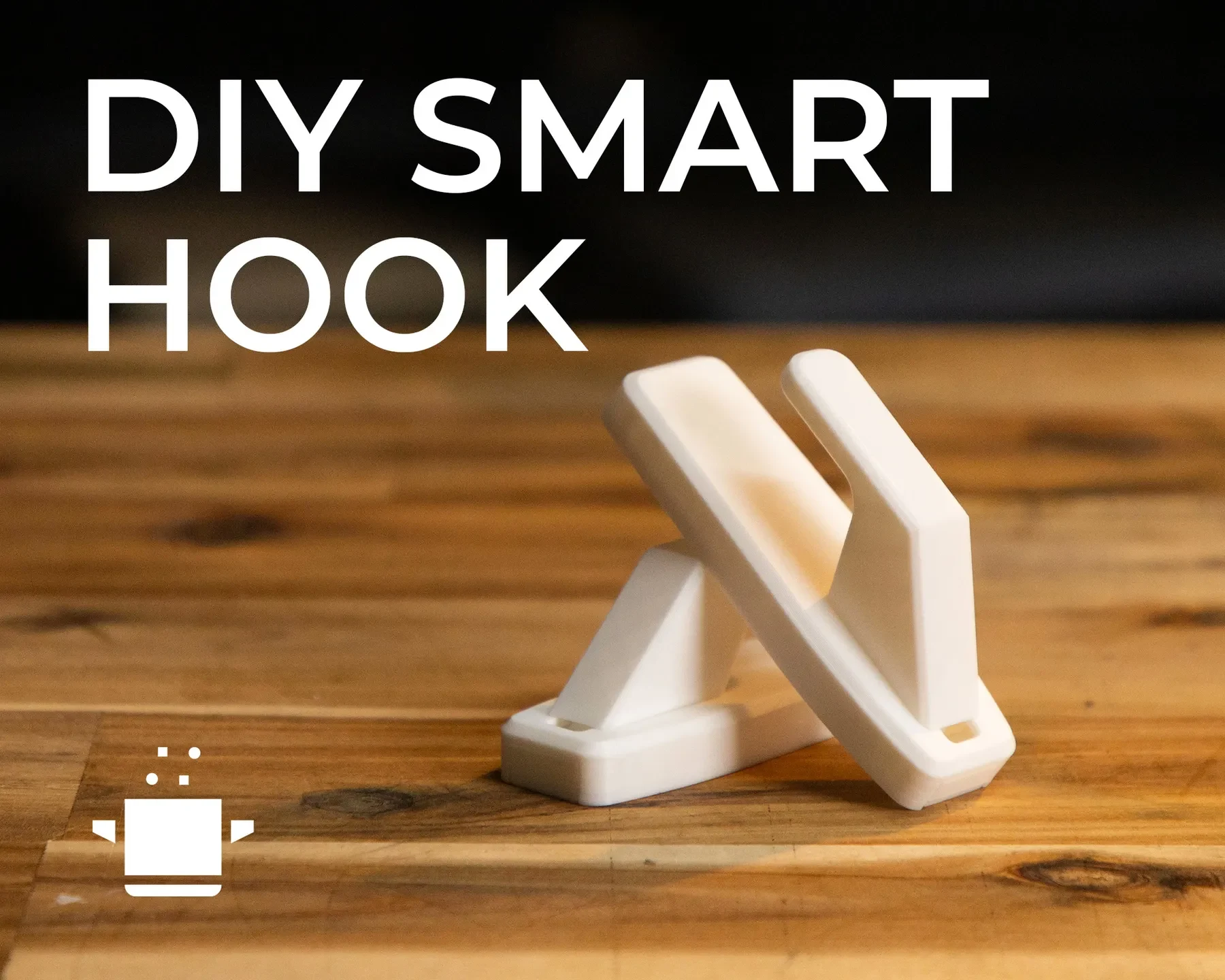

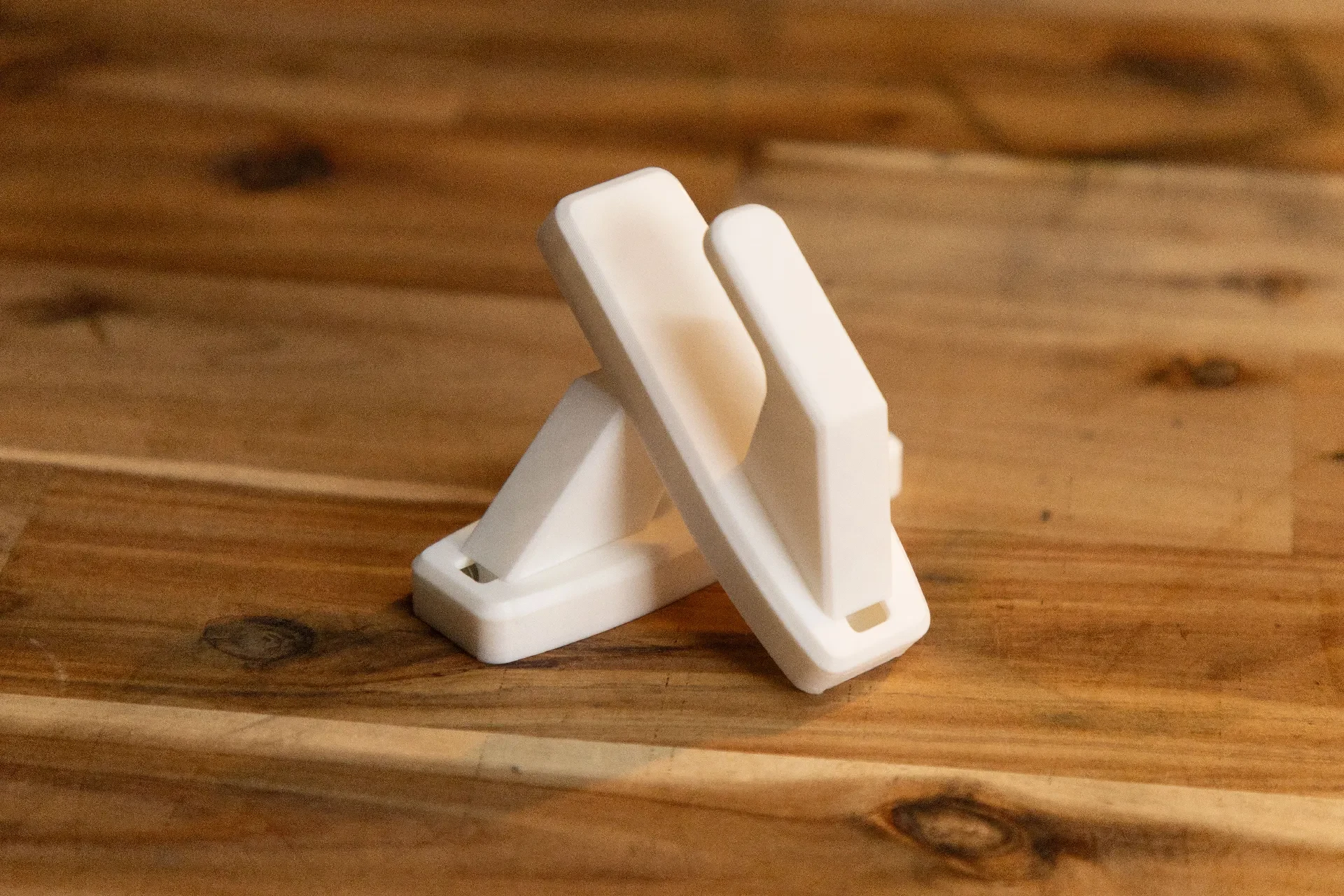

В этом умном крючке, напечатанном на 3D-принтере, используется разобранный датчик двери/окна Aqara T1 и подпружиненный механизм для определения веса на крючке. Когда на него что-то висит, крючок скользит вниз, отводя магнит от геркона — регистрируясь как «открытое» в Home Assistant (или любом хабе Zigbee). Когда он пуст, пружины возвращают крюк в исходное положение, регистрируя его как «закрытое».

Он был разработан для решения очень специфической (и очень бытовой) проблемы — забыть повесить полотенце после душа — но возможности его применения практически безграничны. Крючки для ключей, детские рюкзаки, халаты, поводки для собак… все, о чем вы хотите, чтобы ваш умный дом знал.

Конструкция во многом основана на стандартных пропорциях командного крючка, крепится одинаково (двусторонний скотч или винты).

После съемки видео в конструкцию было внесено небольшое обновление, чтобы предотвратить защемление пр��дметов в механизме.

Инструкции по печати

Материал: PLA в порядке. ПЕТГ тоже!

Высота слоя: рекомендуется 0,2 мм.

Заполнение: 20-30% — ничто из конструкции не должно быть тяжелым.

Поддерживает: Не требуется

Периметры/Стены: 2 стены должны работать нормально.

Распечатайте все детали со стандартными настройками. Никакой экзотической нити не требуется.

Ориентация должна быть понятной: крючок находится на наклонной нижней поверхности.

Требуемое оборудование

Товар

Кол-во

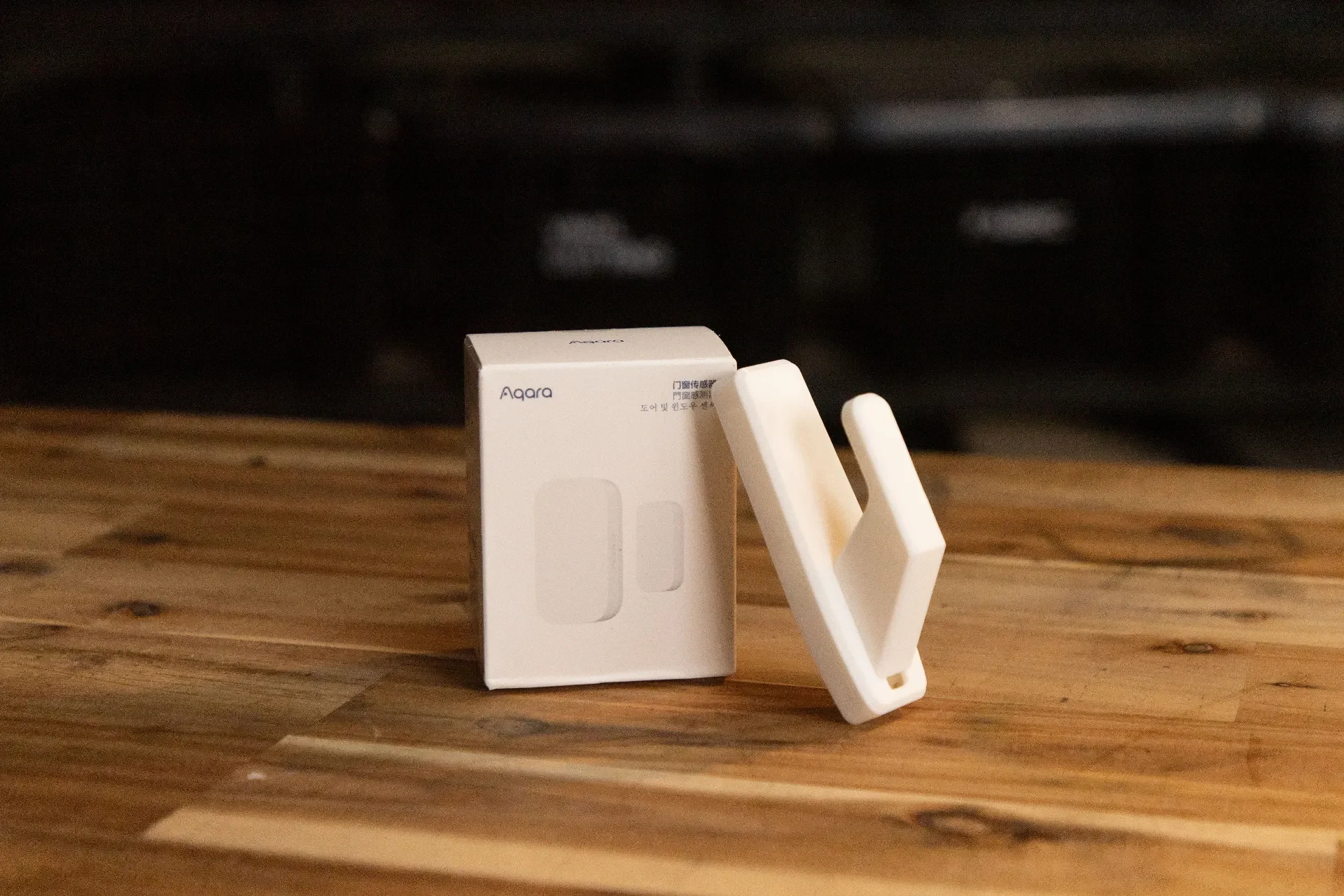

Датчик двери/окна Aqara T1

1

Винт с потайной головкой M3 x 6 мм.

1

Винт с потайной головкой M3 x 10 мм.

2

Пружина 5,5 х 38 мм.

1-2

Примечание. Конструкция поддерживает одну или две пружины, и вы можете использовать любую пружину длиной до 40 мм. Возможно, проще найти пружины диаметром 5 мм.

Для монтажа используется двусторонний скотч или полоска команд (не входит в комплект), либо вы можете вкрутить шурупы прямо в стену/дверь.

Учебник по сборке

Полное пошаговое руководство по сборке приведено ниже — оно включает в себя разборку Aqara T1, установку магнита и пружин в блок слайдера, крепление печатной платы и установку готового крючка.
