Порт для сбора пыли (v1.0) для стола фрезерного станка DI..

Вас также может заинтересовать моя перьевая доска для работы с деревом, опоры не требуются, с вариантами M5 и M6 для ручек и направляющих.

ПРИМЕЧАНИЕ. Теперь у этого устройства есть новый аналог, который позволяет улавливать пыль, вылетающую снизу. Получите его здесь: https://www.printables.com/model/432095-makita-rt0700-dust-extractor-for-25-inch-shop-vac-

Порт для сбора пыли (v1.0) для фрезерного стола DIY — предназначен для 2,5-дюймового шланга от пылесоса Vacmaster. Также, по словам участника Printables @zedcorrado, «отлично работает с жестким 2,5-дюймовым шлангом для пылесоса».

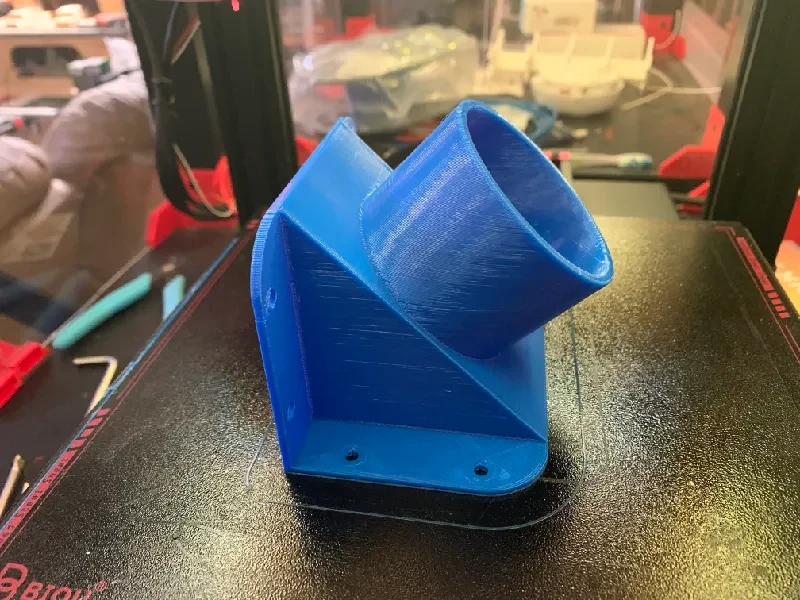

Печатает без подставок.

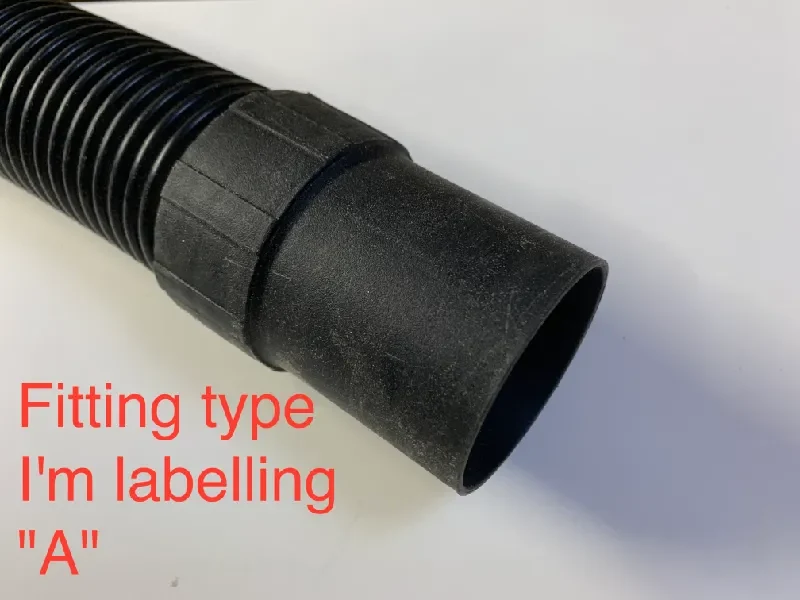

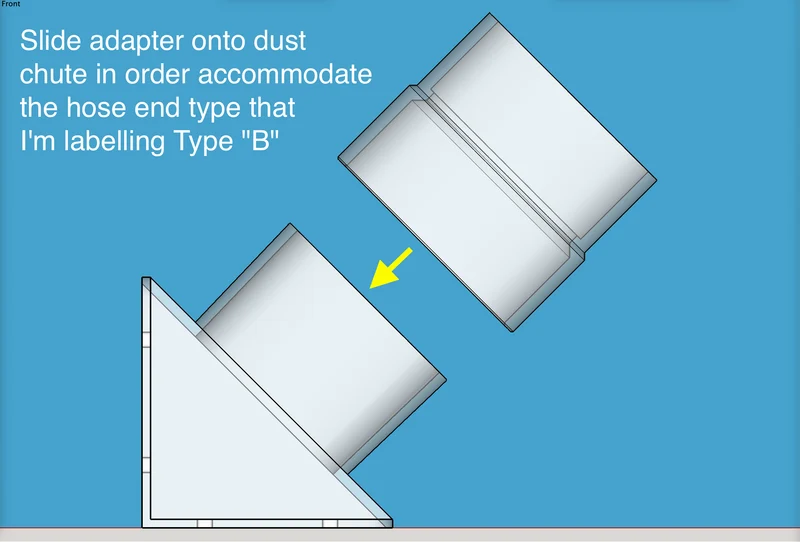

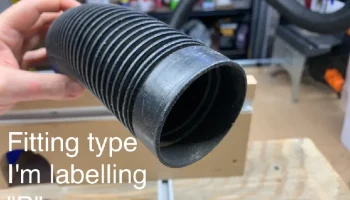

В этой публикации описаны два разных конца шланга моего пылесоса Vacmaster: один я обозначил как тип «А», который более популярен в использовании (я думаю), а другой я обозначил как тип «В» и представляет собой простое кольцо, которое, вероятно, используется реже (я думаю). Поскольку два конца имеют разный внешний диаметр, пылесборник может вместить только один из них. Это тип «А». Итак, я включаю еще одну деталь для печати — адаптер для установки типа «B». Я загрузил изображения, на которых видно, какой конец я называю «А» и «Б».

Что касается типа «А».

Внутренний диаметр (ВД) порта пылесборника слегка уменьшен с 58,6 мм до 56,8 мм. Фитинг вакуумного шланга Vacmaster также имеет слегка коническую форму.

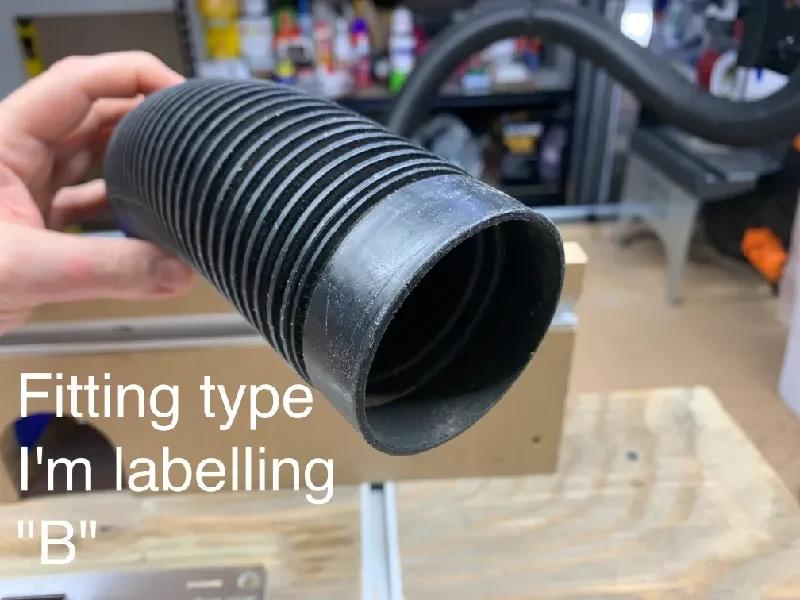

Что касается типа «Б»

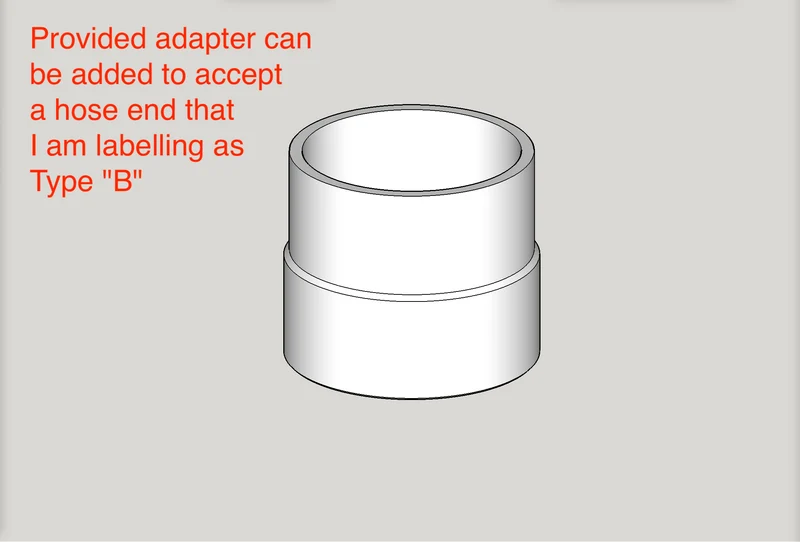

Отверстия адаптера не сужены, а его нижняя часть предназначена для надевания на основную часть, а его верхняя часть имеет внутренний диаметр (ВД) ~ 62 мм, чтобы вместить больший конец шланга с открытым кольцом, который я обозначаю как тип «B».

Настройки печати

Я предлагаю печатать с такими настройками:

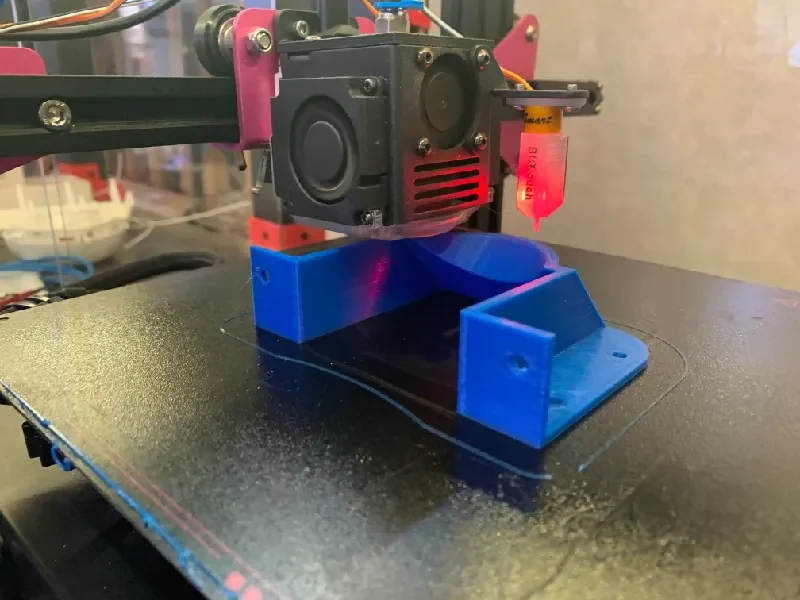

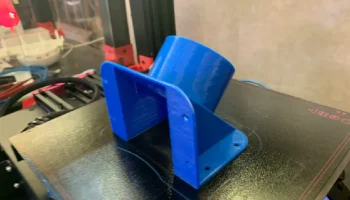

Распечатайте в соответствии с ориентацией.
Поддерживает: Нет
Тип нити: PLA (я использовал PLA+).
Диаметр сопла: может быть 0,4 мм или 0,6 мм.
Высота слоя: 0,3 мм
Толщина стенки: 0,6 мм
Количество стен по периметру: 3
Заполнение: 30%

Примечание. Рекомендуемая высота слоя и толщина стенки являются нормальными для сопла диаметром 0,6 мм, но их можно легко выполнить с помощью сопла диаметром 0,4 мм, в котором 0,4 мм имитирует сопло 0,6 мм. Это приводит к сокращению времени печати по сравнению с обычными настройками для 0,4.

Предыстория

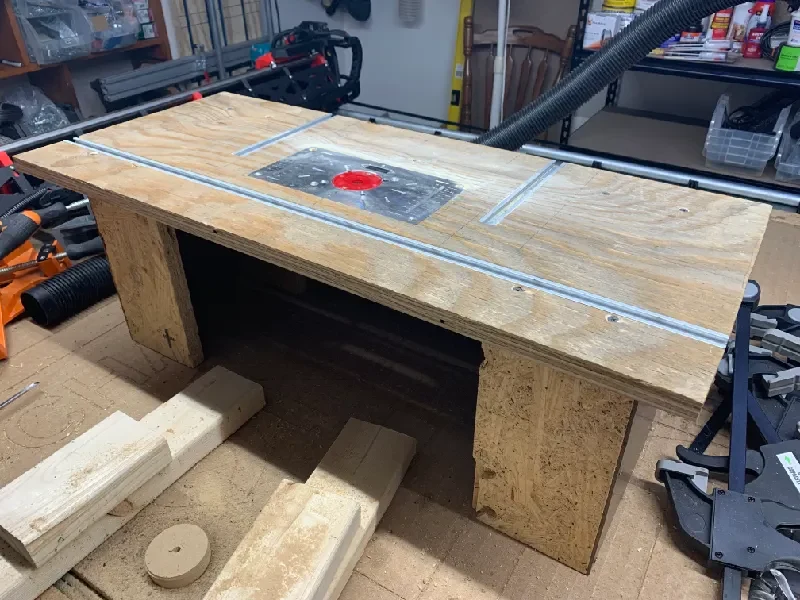

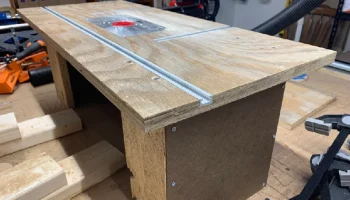

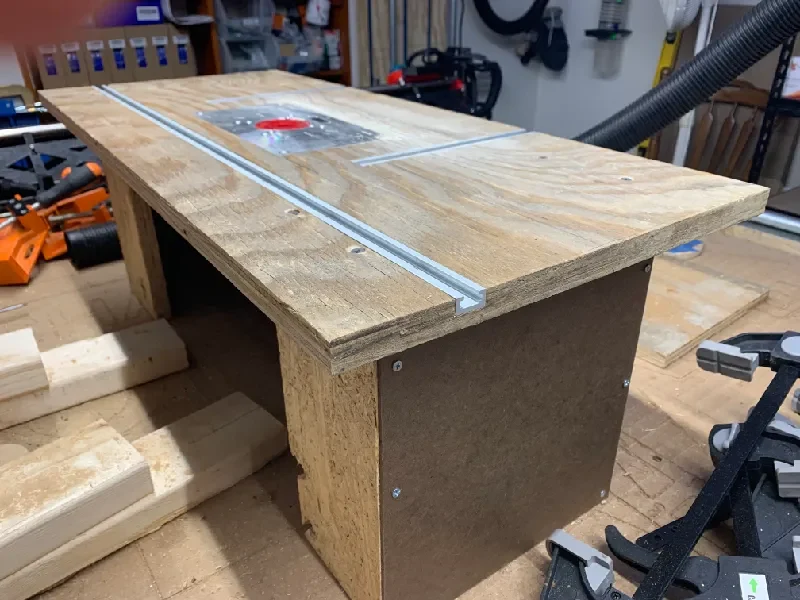

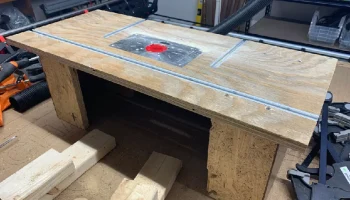

Давно планировал сделать фрезерный стол. Уже заказал фрезерную пластину из литого алюминия и Т-образную направляющую. Они просто занимают место дольше всех. В конце концов я решил использовать кусочки OSB (оставшиеся от сборки моего стола LowRider) для ножек, обрезки оргалита (оставшиеся после резки стоек LR3 для того, что теперь будет центральной балкой/порталом для моего плазменного стола с ЧПУ) для обшивки вокруг ножек, кусок фанеры, который кто-то буквально бросил после рабочего проекта, для верха и немного МДФ (оставшегося после резки пластин LR3 YZ) для изготовления забора. Это некрасиво, но со своей задачей справится, а мне не нужно, чтобы это было красиво. Единственные вещи, которые не являются остатками/обрывками, — это литая пластина, Т-образная направляющая и напечатанный на 3D-принтере порт для сбора пыли, который я спроектировал и напечатал. С помощью кольцевой и ленточной пилы выпилил отверстие для пыли на задней и нижней части забора. Я использовал верхнюю часть настольной пилы и упор для склеивания забора, чтобы попытаться получить как можно более ровную поверхность. Я планирую использовать новый фрезерный стол для Т-образной направляющей в заборе.
