3018 DIY ЧПУ: ходовой винт T8 / защита от люфта / подпруж..

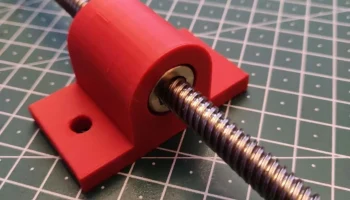

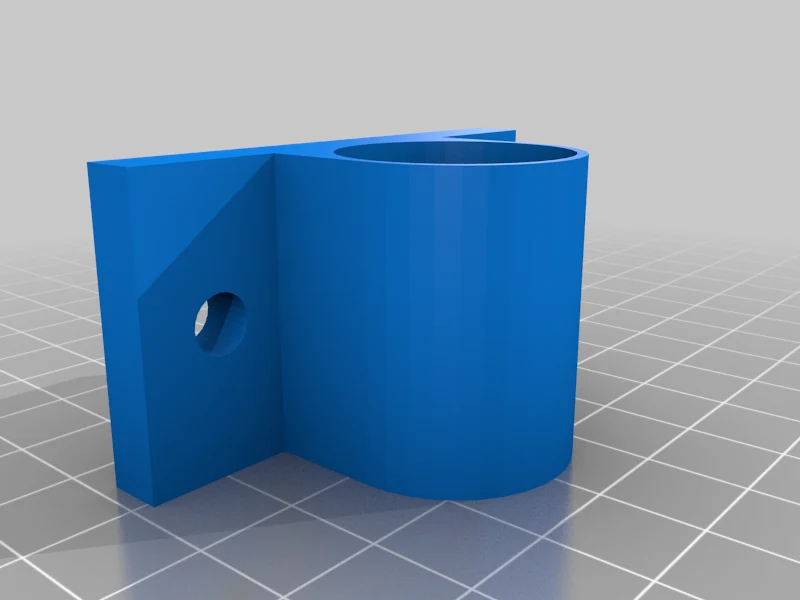

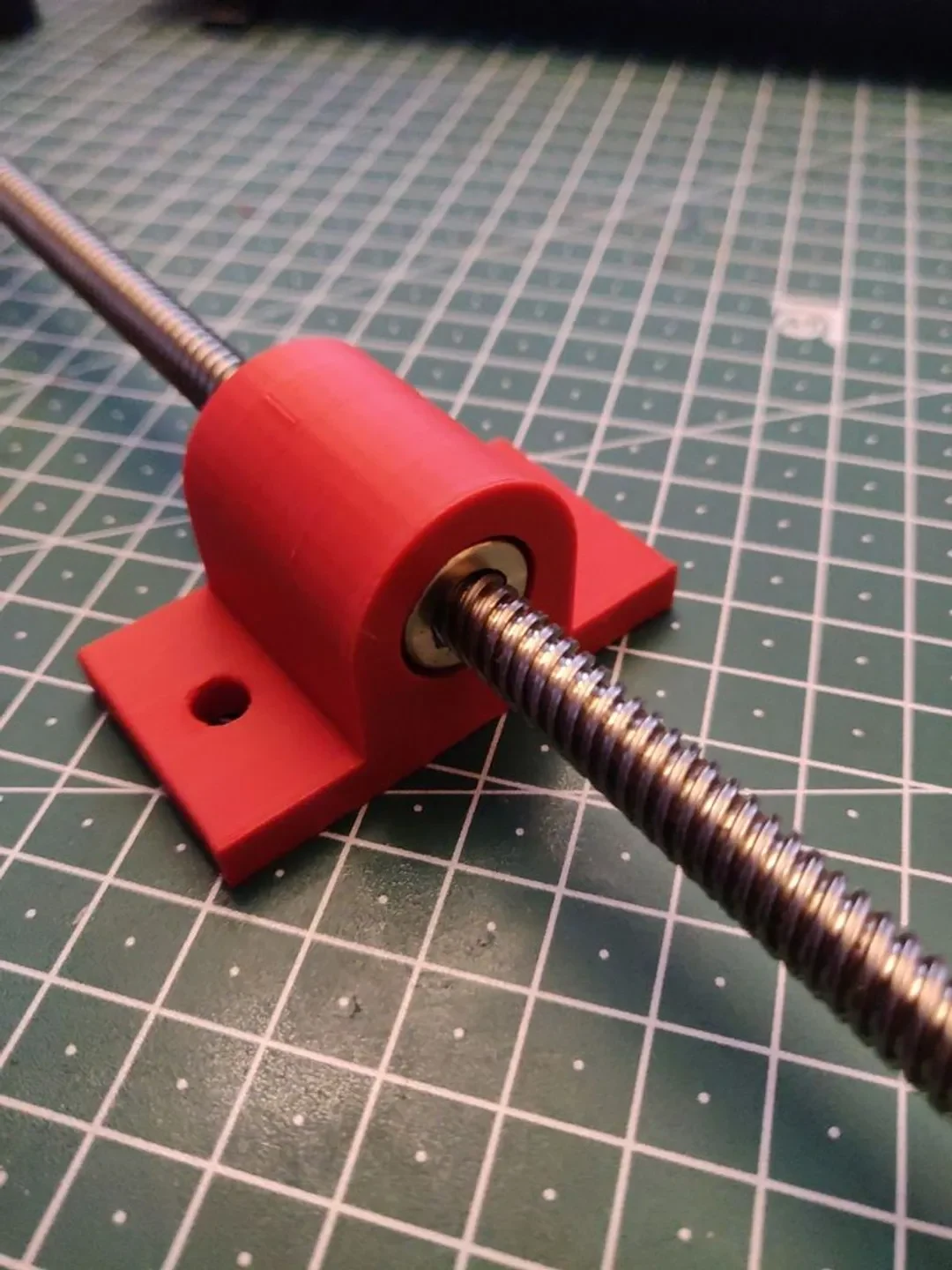

В дополнение к моему переделке подшипникового блока для плавающего подшипника оси Y, я сконструировал подшипниковый блок для безлюфтовых шпиндельных гаек (Anti Backlash) для оси Y. Это позволяет легко и без люфта заменить изношенные стандартные шпиндели с резьбой. Некоторые из них я установил на свою мельницу.

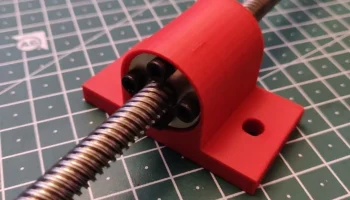

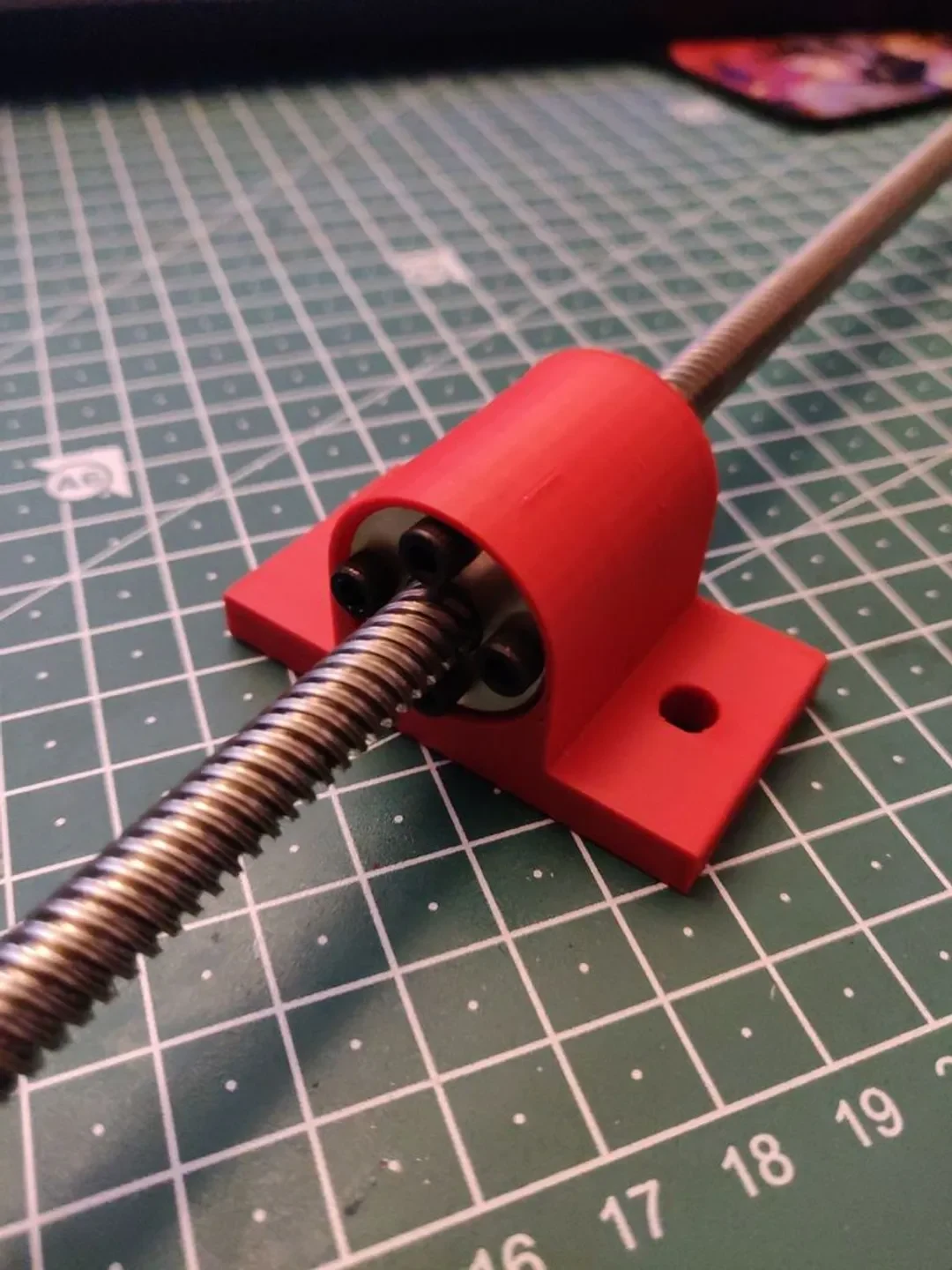

Отверстия для крепления гайки шпинделя винтами М3х15 без резьбы, пожалуйста, сделайте это самостоятельно метчиком, необходимую точность обычно не дает 3D-печать, поэтому резьбу я не вставлял.

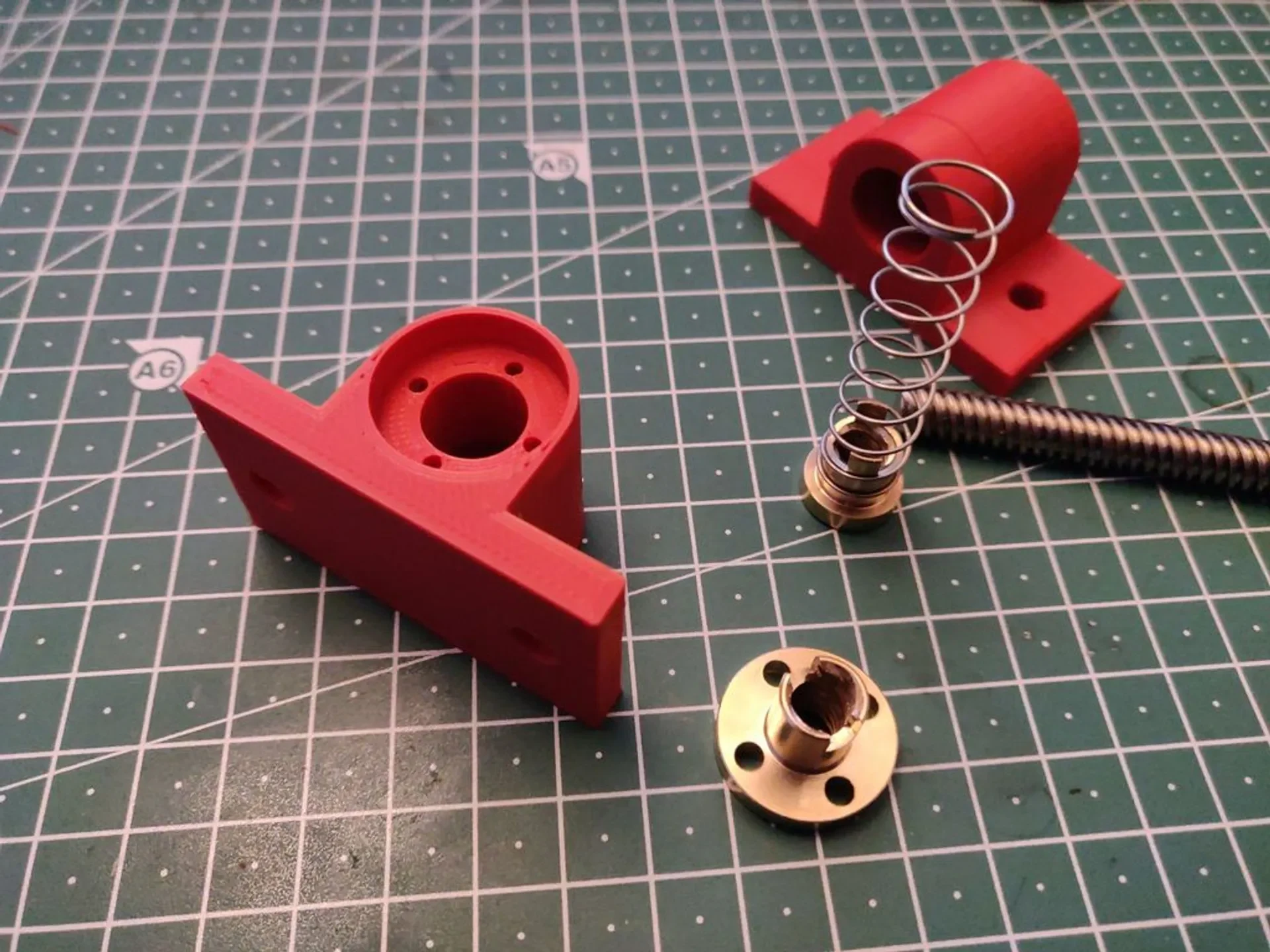

Примечание. Пружина должна свободно перемещаться и отжимать контргайку от гайки шпинделя.

См. также мой ремикс на шпиндель/держатель двигателя: ходовой винт T8/защита от люфта/подпружиненная гайка головка шпинделя.

Распечатать инструкции
Категория: Обзор деталей 3D-принтера

В дополнение к моему переделке подши��никового блока для плавающего подшипника оси Y, я сконструировал подшипниковый блок для безлюфтовых шпиндельных гаек (Anti Backlash) для оси Y. Это позволяет легко и без люфта заменить изношенные стандартные шпиндели с резьбой. Некоторые из них я установил на свою мельницу.
Отверстия для крепления гайки шпинделя винтами М3х15 без резьбы, пожалуйста, сделайте это самостоятельно метчиком, необходимую точность обычно не дает 3D-печать, поэтому резьбу я не вставлял.
Примечание. Пружина должна свободно перемещаться и отжимать контргайку от гайки шпинделя.

См. также мой ремикс шпинделя/держателя двигателя: ходовой винт T8/защита от люфта/подпружиненная гайка головка шпинделя.

Настройки печати

Производитель принтера: Anycubic

Принтер: Цельнометаллический Мега

Разрешение: 0,2 мм

Заполнение: 15%

Нить: All3dp PLA красный
