Разъем последовательного интерфейса SPC для штангенциркул..

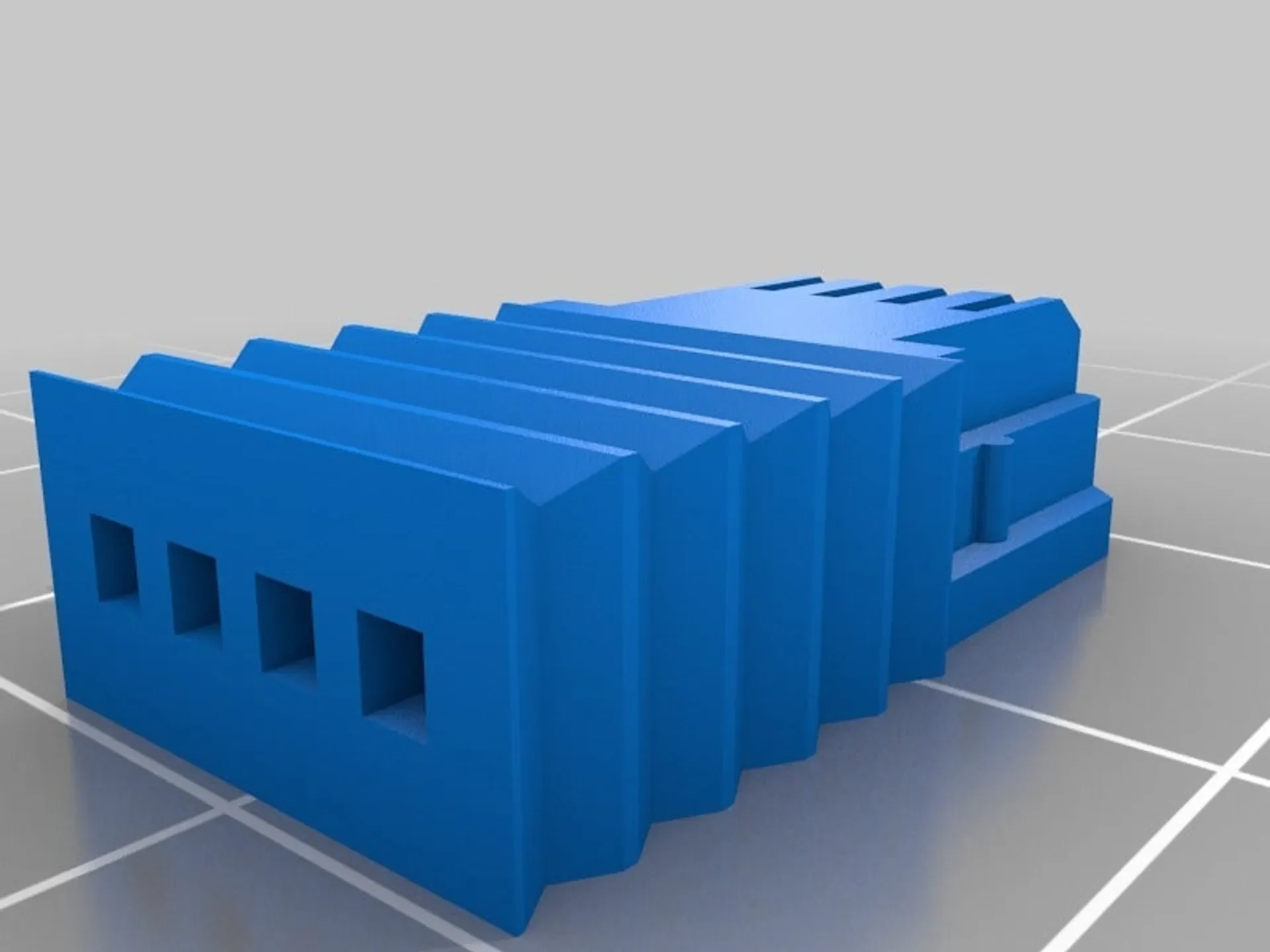

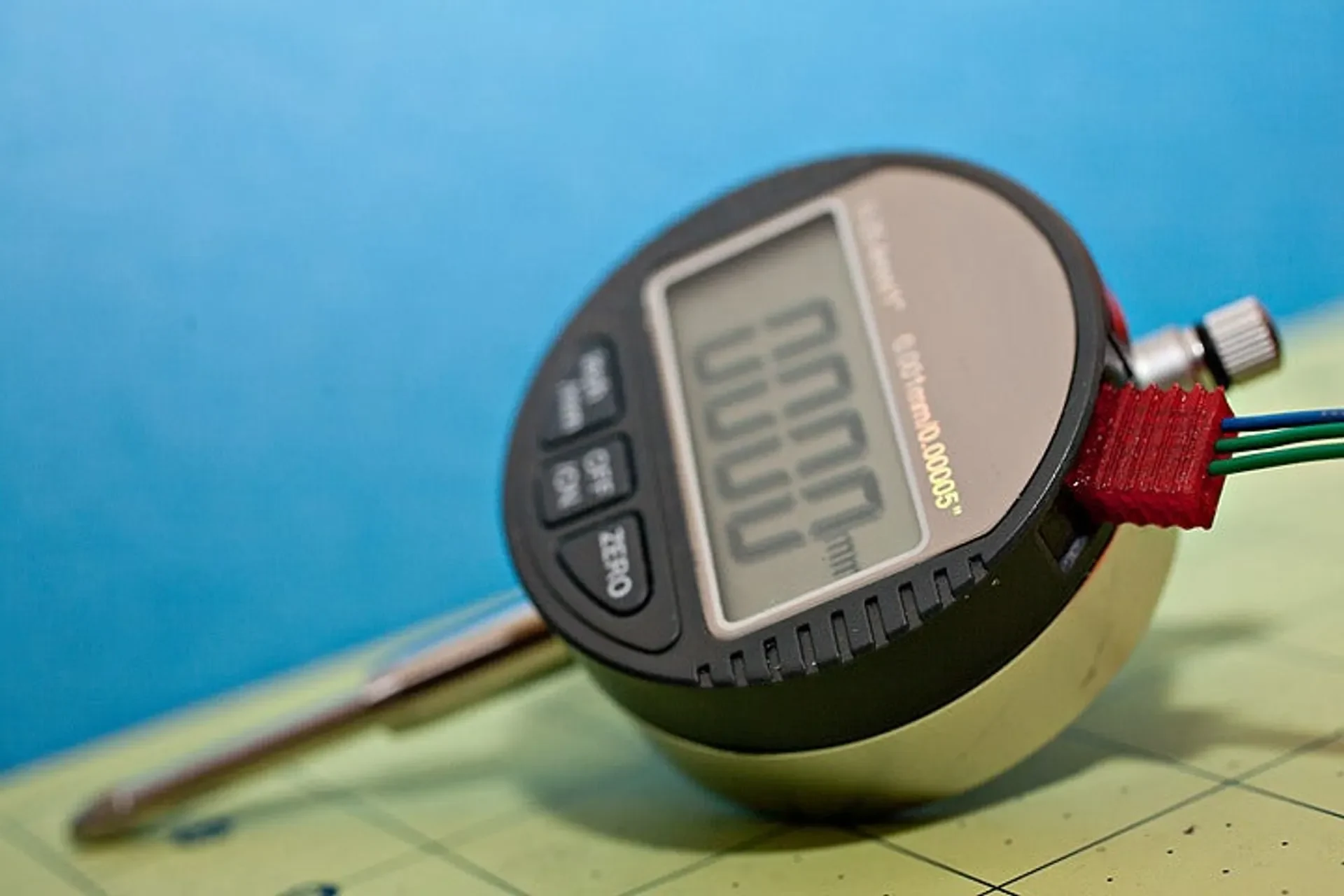

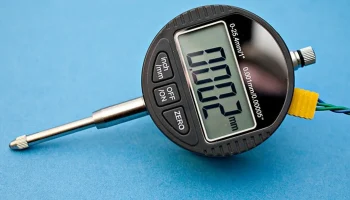

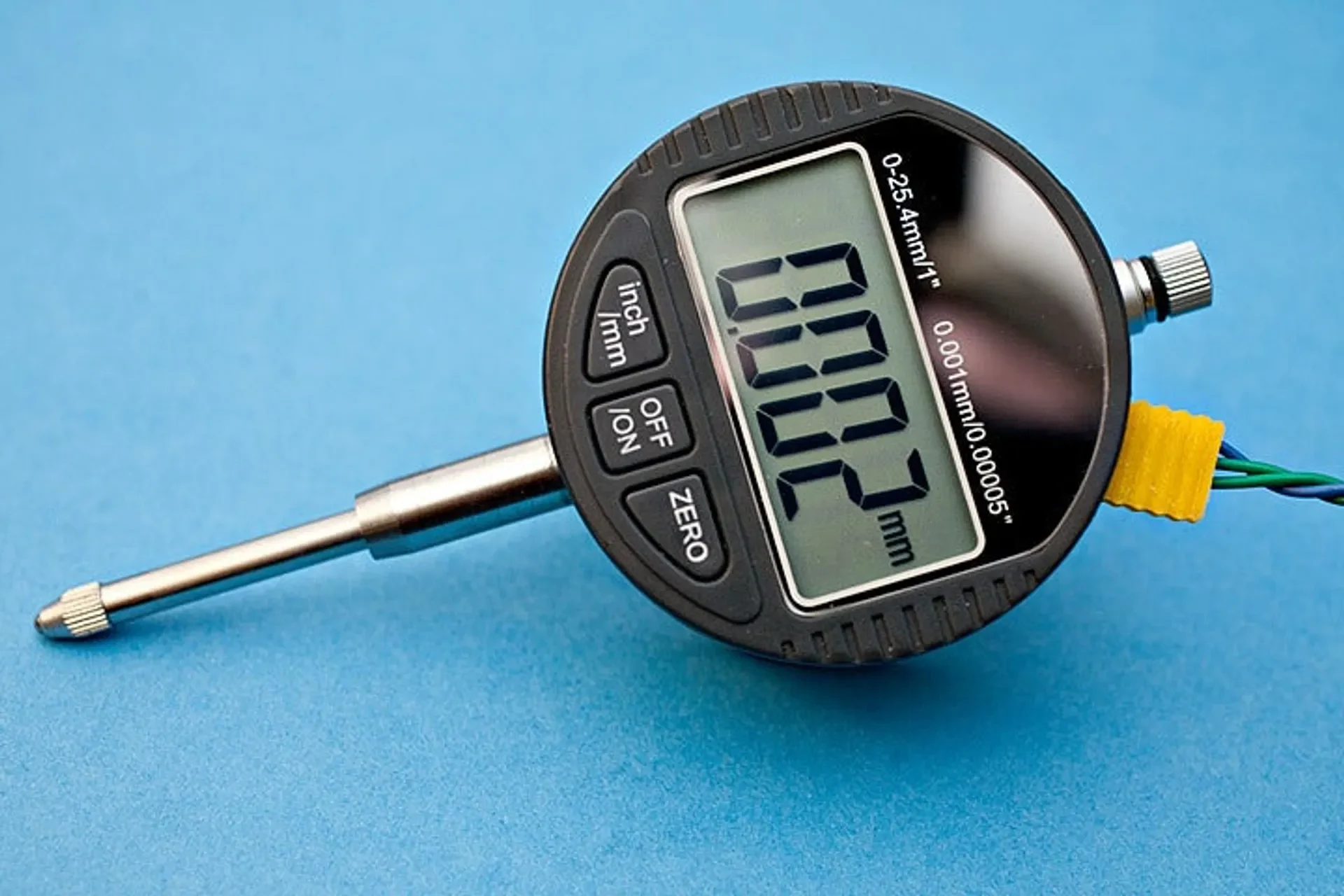

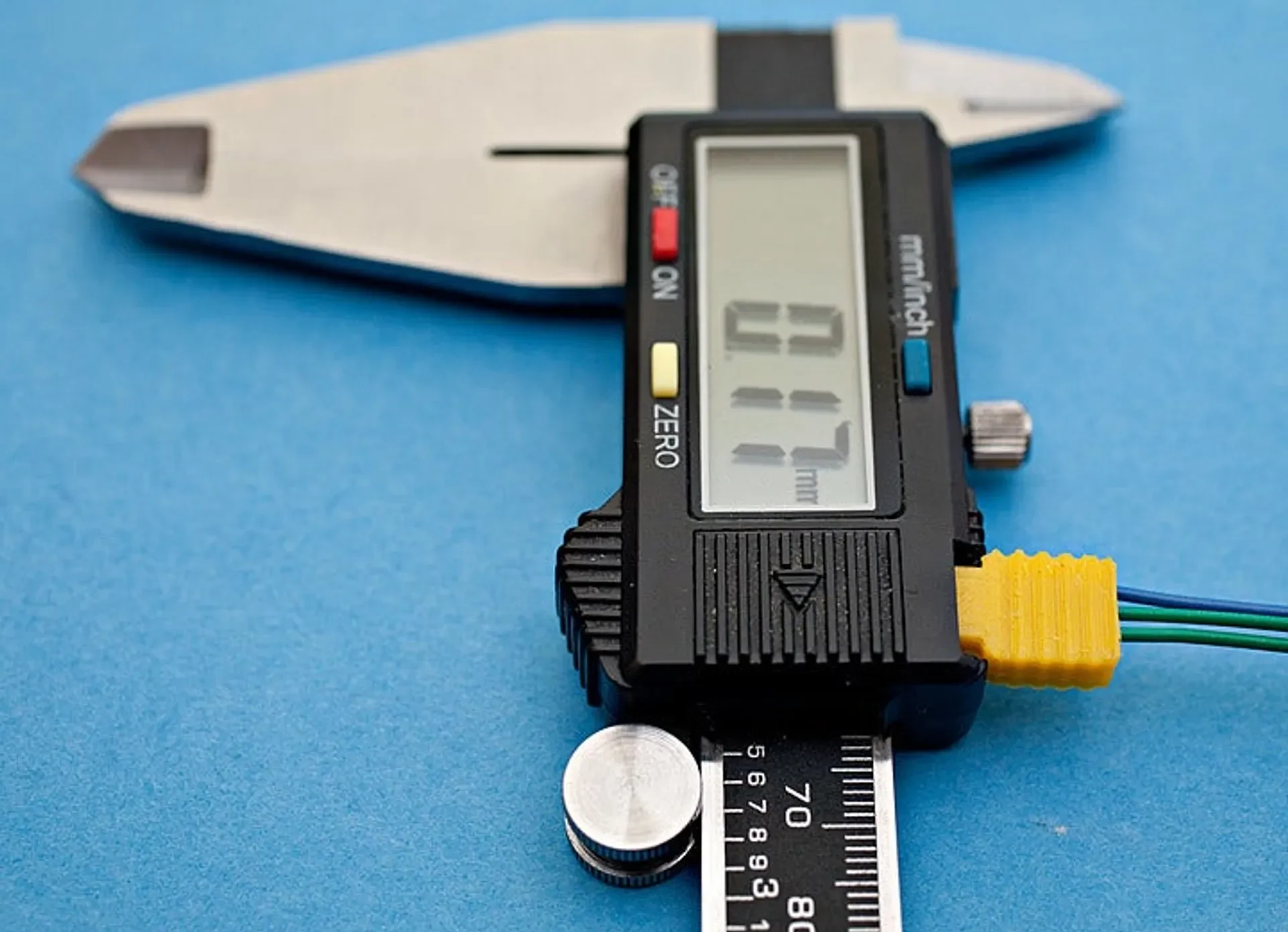

Это разъем с гибкой нитью для последовательных портов SPC, обычно встречающихся в цифровых штангенциркулях и индикаторах, для тех, кто хочет создать УЦИ своими руками или просто считывать данные с штангенциркулей через последовательный порт.

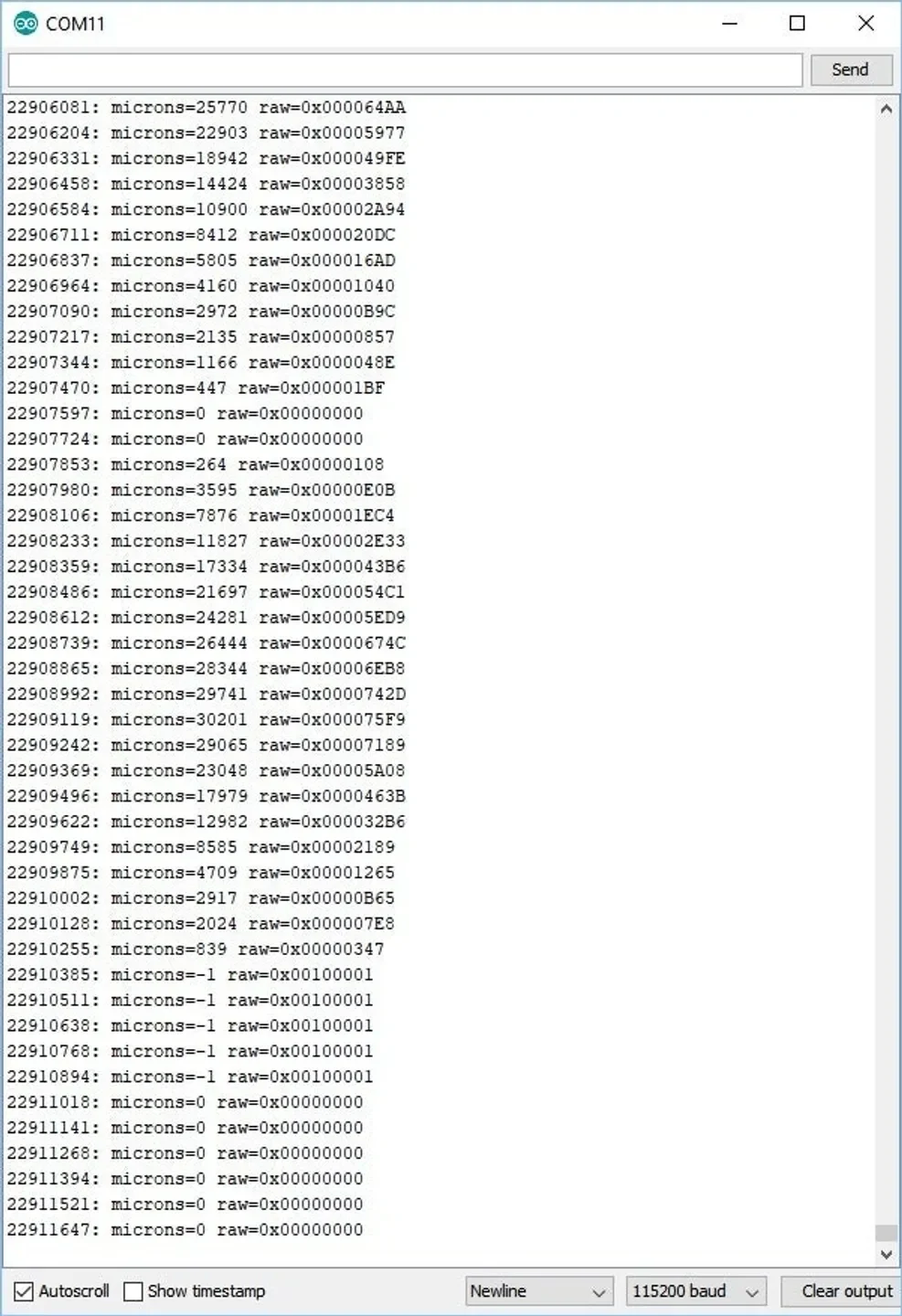

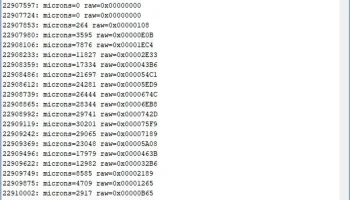

Обновление: ознакомьтесь с #EspDRO, который использует ESP32 и этот разъем для потоковой передачи этих данных через Wi-Fi и последовательный порт: https://github.com/MGX3D/EspDRO. Видео его использования: https://www.youtube.com/watch?v=P8z91OxXOTo.

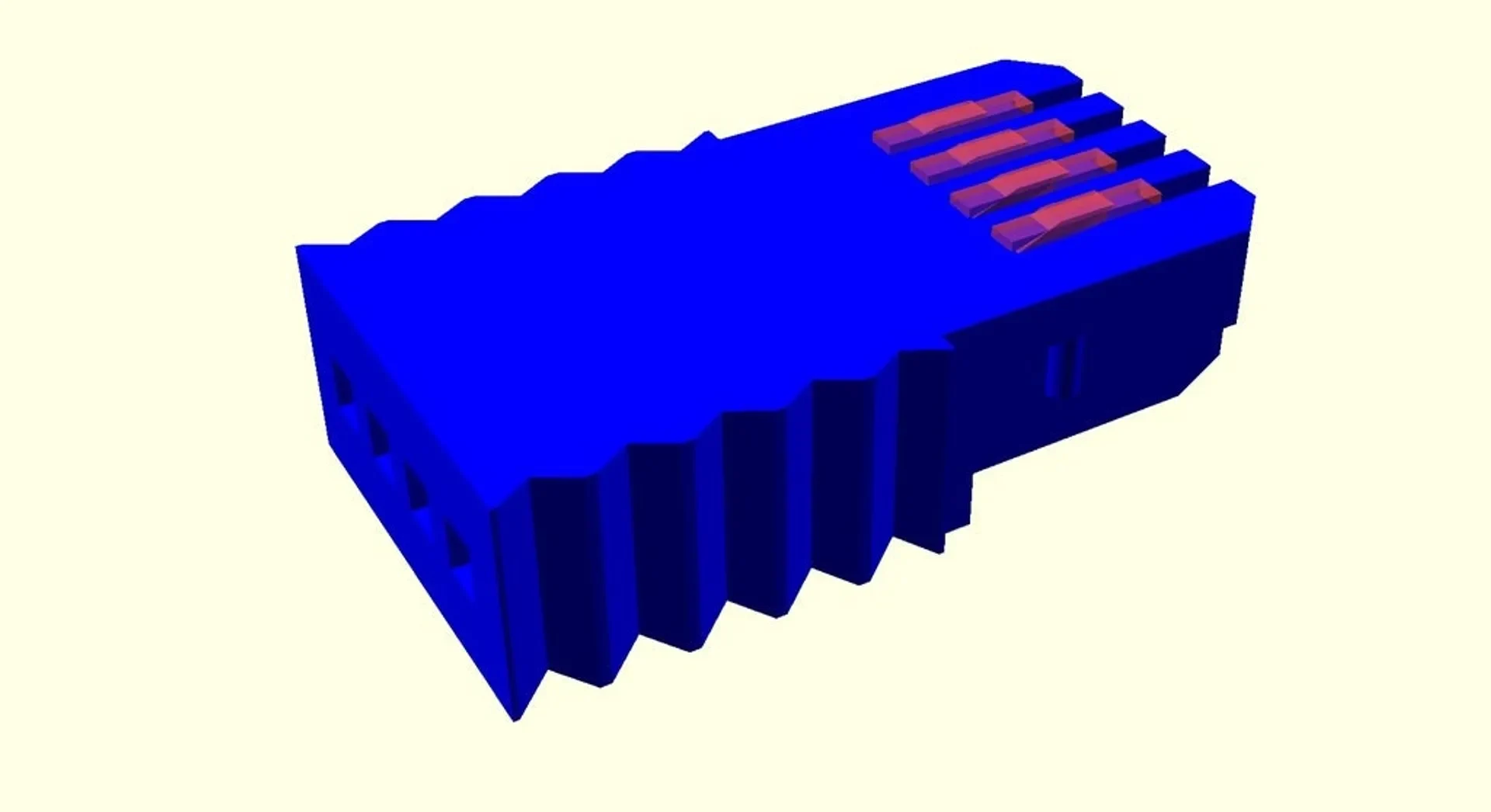

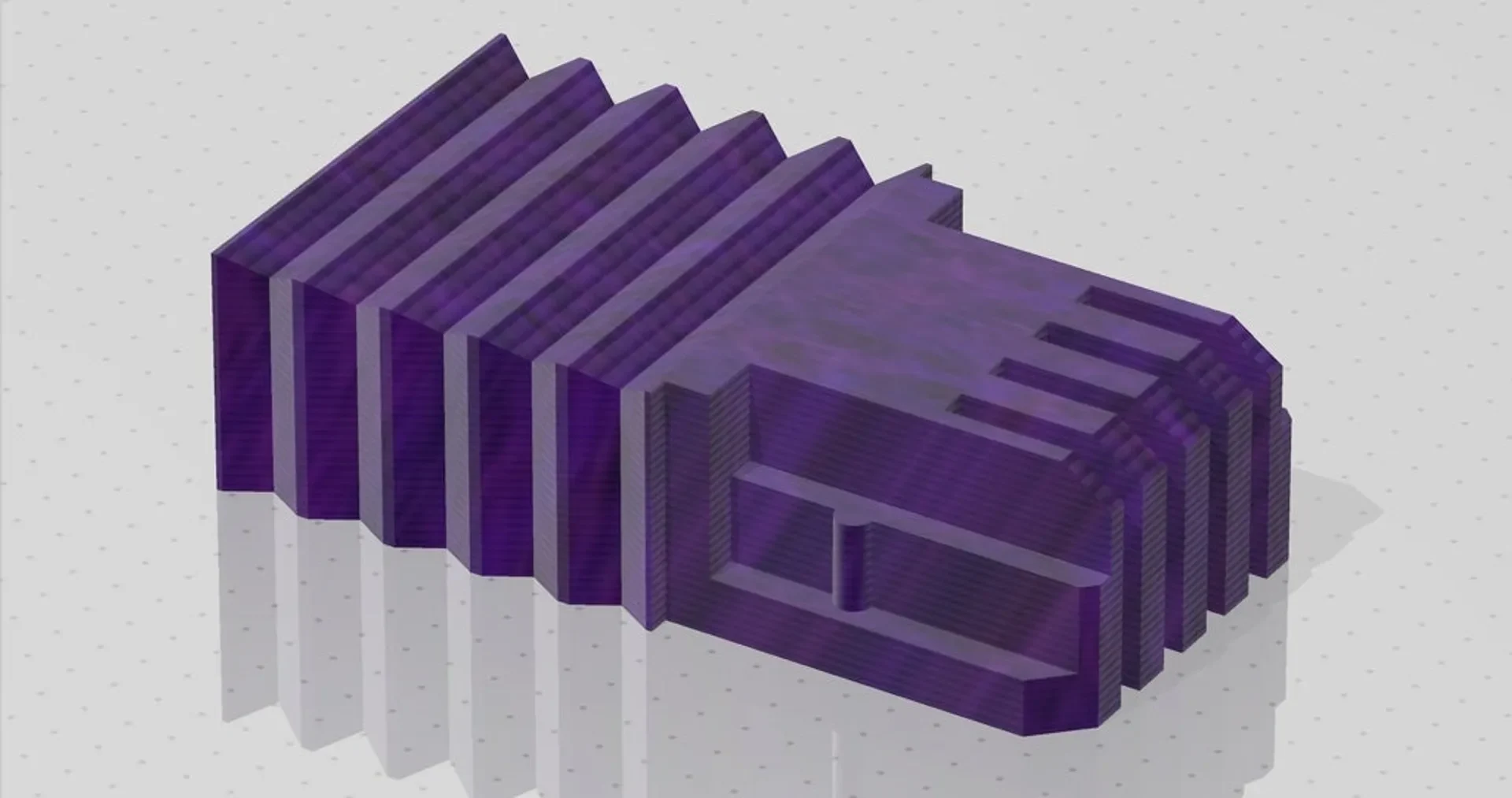

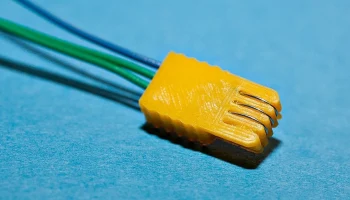

Обратите внимание, что он рассчитан на очень плотное прилегание: я рекомендую печатать его только из гибкой нити (ТПУ). Кажется, для этой цели это вполне подходит. Я могу быть предвзятым, но эта маленькая штучка, похоже, работает лучше, чем хлипкие коммерческие разъемы, которые поставлялись в комплекте с моим УЦИ (я не решался отрезать кабель для повторного использования, и поэтому я оказался в кроличьей норе при разработке этой штуки). Он также короче комм��рческих разъемов, выступает всего на 10 мм, а ребра сбоку и сверху помогают удерживать его при отсоединении.

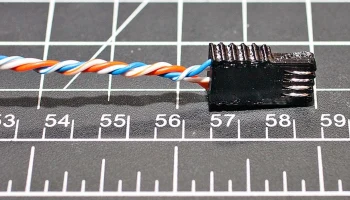

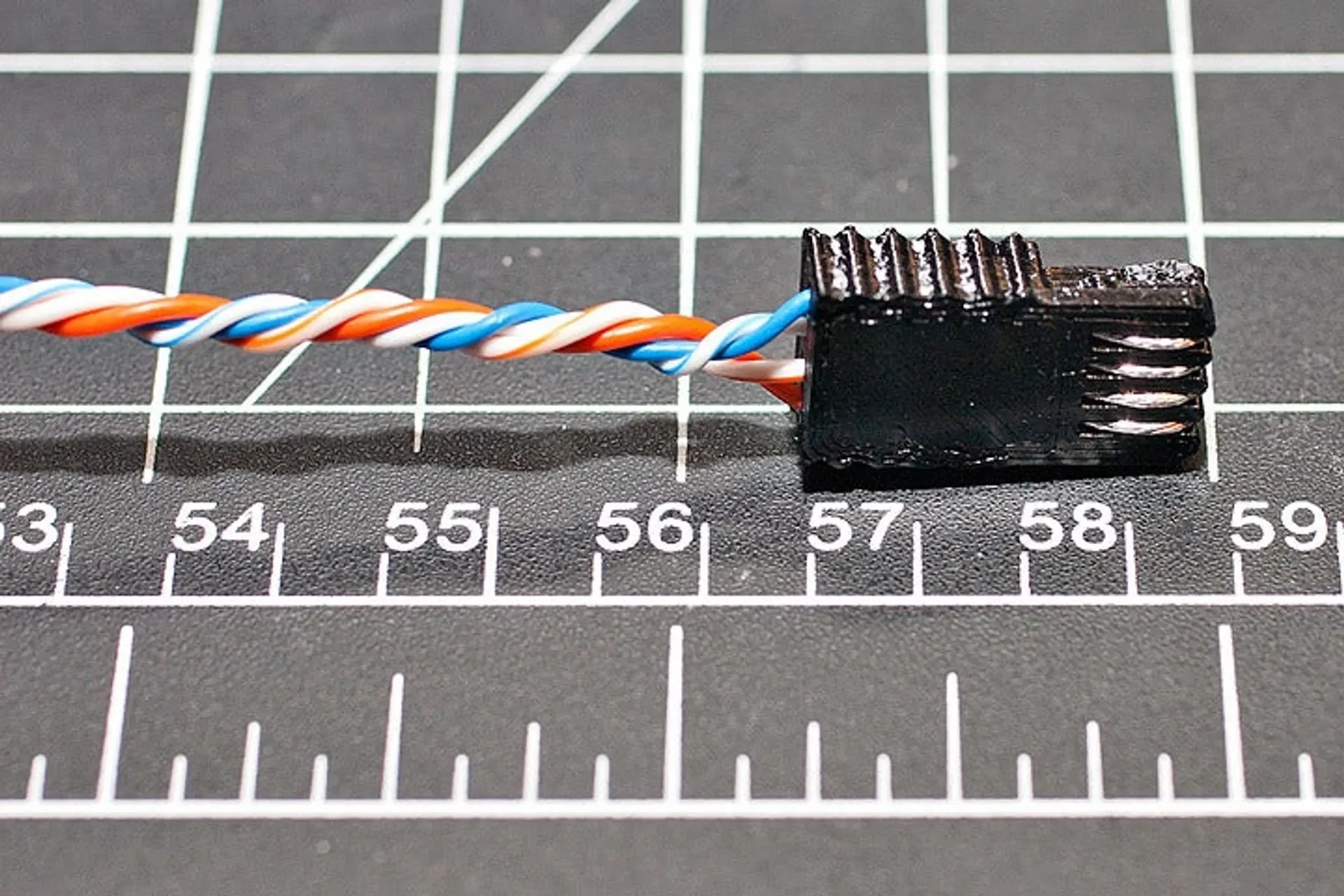

Для сборки: вам понадобится всего лишь провод 24AWG (диаметр провода 0,4-0,6 мм, диаметр втулки 1,2-1,4 мм). Работает как с одножильным, так и с многожильным проводом (с припоем на зоне контакта). Очистите примерно 20 мм проволоки, оберните ее вокруг кончика, затяните и отрежьте лишнее, затем заправьте (вы можете добавить немного суперклея, но, похоже, и без него все работает нормально).
