Баллистический хронограф / считыватель FPS своими руками...

Это печатный футляр для баллистического хронографа/считывателя кадров в секунду на базе Arduino Uno, предназначенного для дартбластеров, таких как Nerf.

Он основан на действительно великолепном коде Arduino из paperskeletons3d. Он — великий вдохновитель DIY Chrono! Я только что сделал шикарный домик :-)

https://github.com/PaperSkeletons3D/PS3D-Chronograph

Файлы включают в себя:

основной корпус
обложка
небольшие дистанционные кольца (в конечном итоге понадобятся для прикручивания датчиков)
маленькая рамка (предназначена для удержания дисплея на месте)

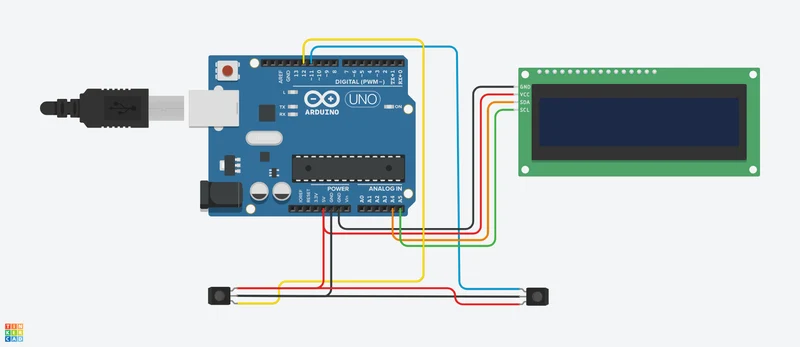

вам понадобится следующее оборудование:

— 1x Arduino UNO (или клон)
— 1x I2C Дисплей 0,91 (128 x 32)
— 2 датчика TCRT 5000
— 4x тепловые вставки M3 (для винтов крышки)
— 4 винта с внутренним шестигранником M3x10 мм (винты крышки)
— 7 стандартных винтов Nerf (для Arduino, датчика и дисплея)

все это можно распечатать из PLA без каких-либо подставок.

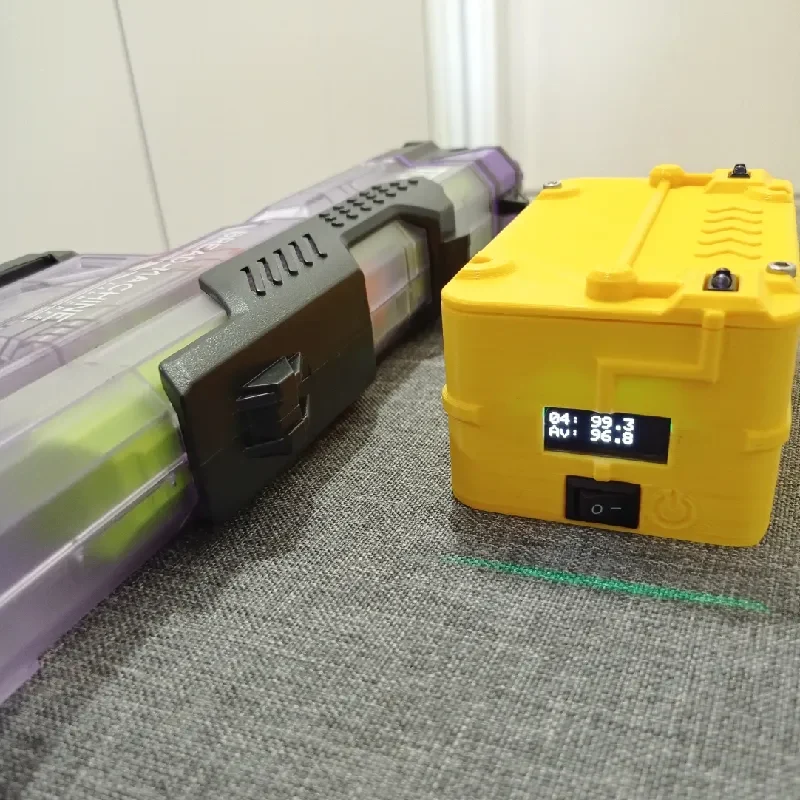

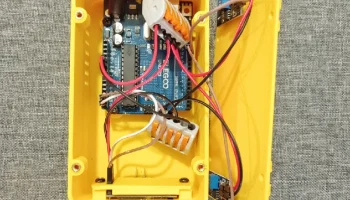

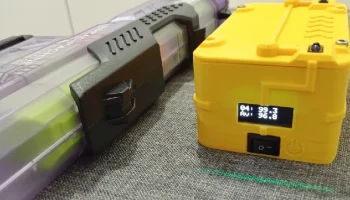

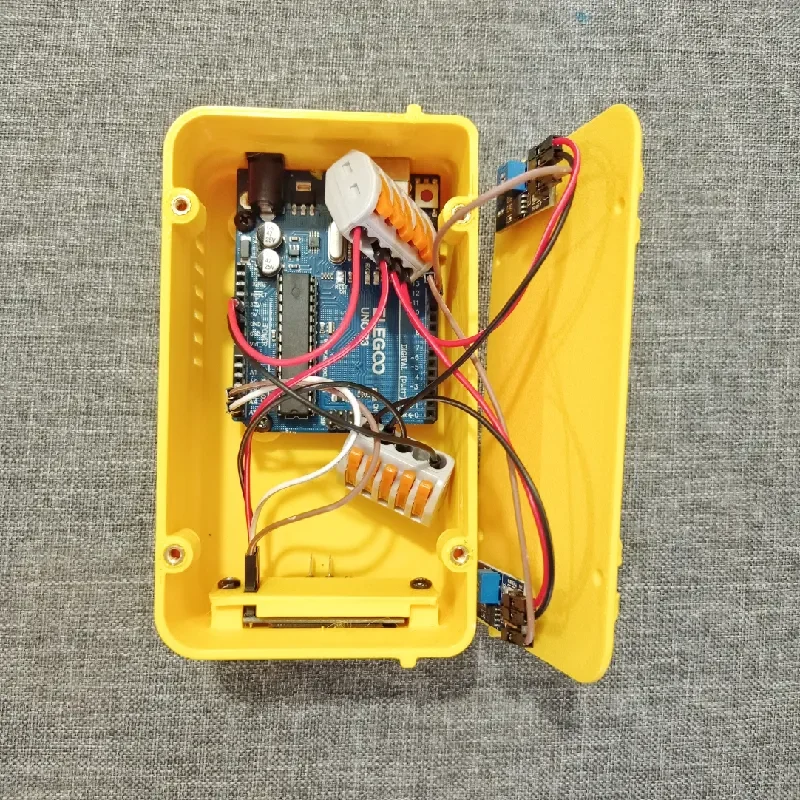

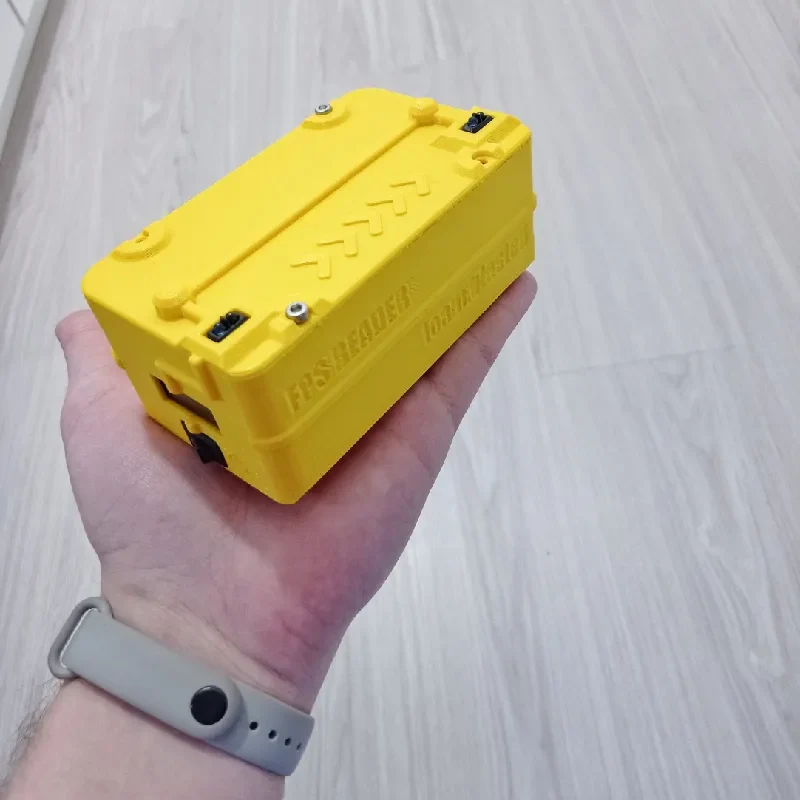

На фотографиях изображен первый прототип (дополнительный выключатель не дошел до финальной версии).

Дайте мне знать, если у вас возникнут проблемы
