Это неофициально, не требуется для функционального LowRider 4 и дает в первую очередь косметическую (эстетическую) выгоду (по большей части; «стяжки» имеют несколько прорезей для застежек-молний, ​​которые можно использовать для облегчения проводов, а задние крышки также будут защищать вашу проводку от пыли и т. д., обеспечивая при этом поверхность, с которой легко сдуть опилки).

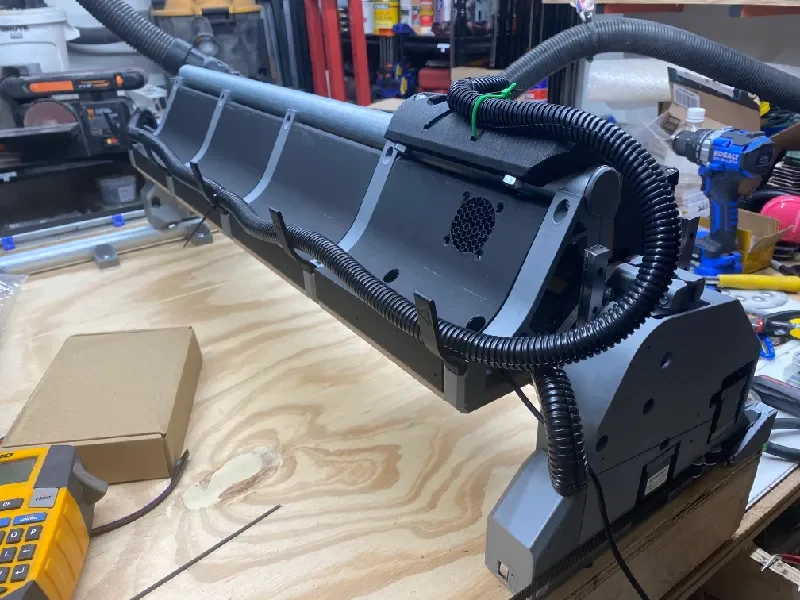

Обратите внимание на фотографии: резкий синий LR4 на фотографиях создан коллегой-разработчиком V1E Таем Паффом — @TyPaff_3138536. Спасибо за фотографии! Он также включает в себя еще одно дополнение отсюда:

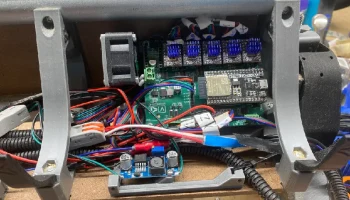

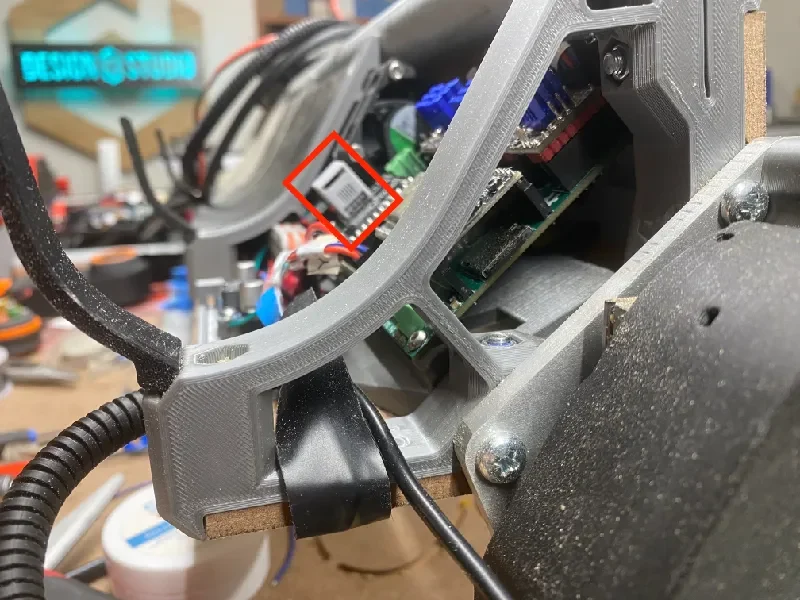

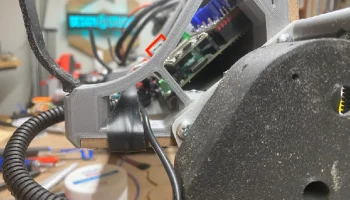

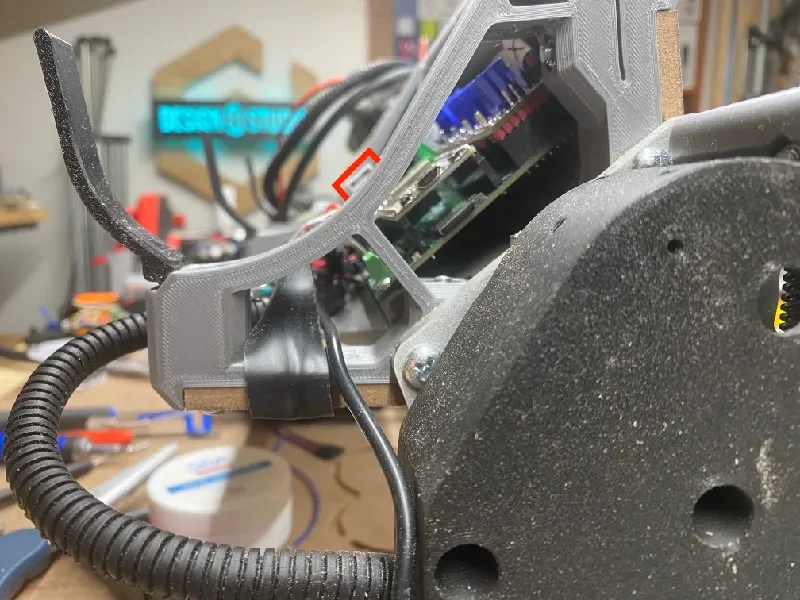

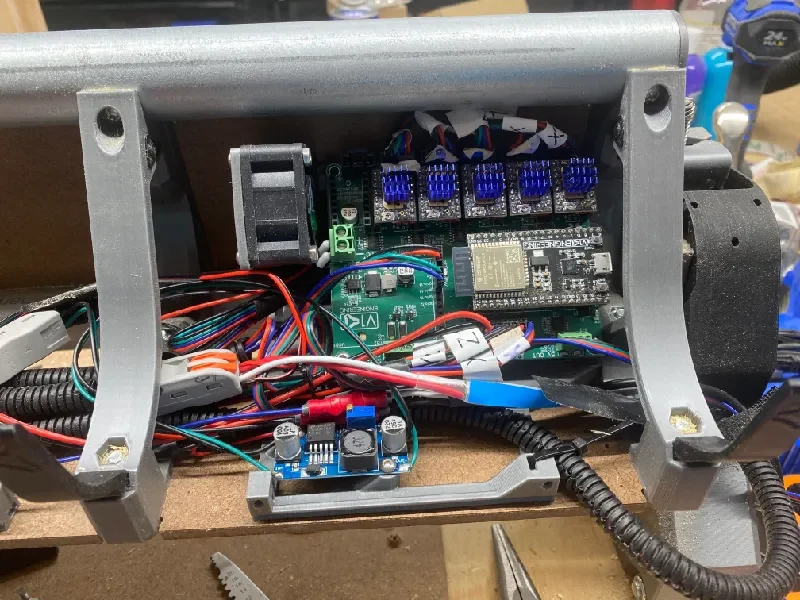

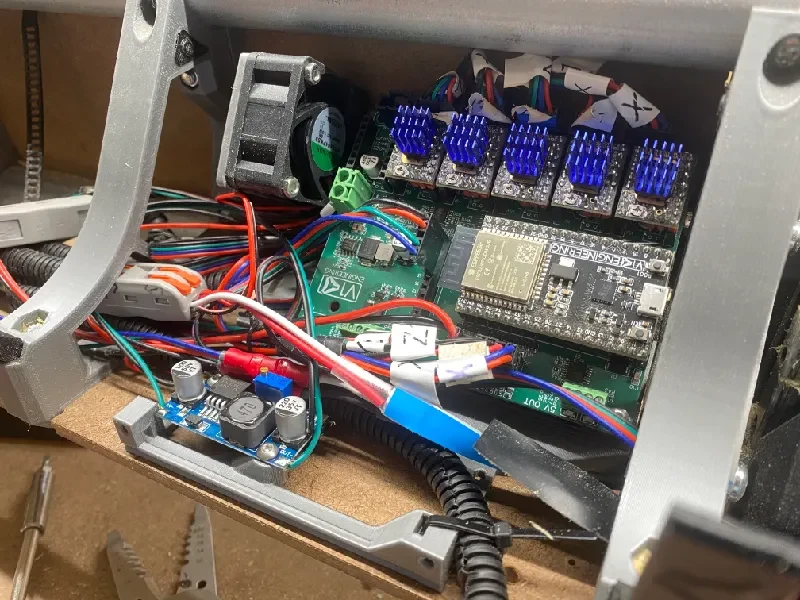

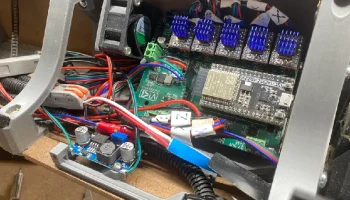

Ниже приведены несколько фотографий, на которых показана моя машина для бета-тестирования с крышками (которая впоследствии стала машиной-кандидатом на выпуск) и с использованием балочного крепления Jackpot, аналогичного тому, что представлено здесь. См. примечания по этому поводу ниже. Тогда я начинал с вентилятора, вмонтированного в крышку, но как только мне нужно было поднять крышку, вентилятор и провода как бы мешали. Фотографии до перемещения вентилятора. Теперь на плате имеется крепление для вентилятора размером 40 x 40 x 10-20 мм, который всасывает воздух из центра луча и обдувает его динамиками по направлению к концу луча. По крайней мере, у меня так.

ВАЖНОЕ ПРИМЕЧАНИЕ:

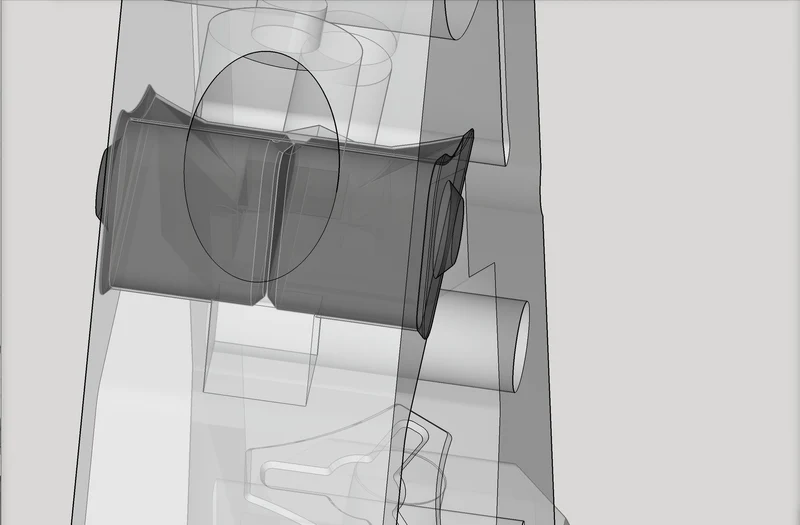

Сначала распечатай��е только выступы петель и проверьте их посадку. Смотрите видео ниже. Если они не сядут на свое место до конца, то расчет масштаба для печати задней обложки должен будет быть совершенно другим. Для кусочков, которые не подходят, масштабировать и перепечатывать до тех пор, пока они не подойдут, — это легко, быстро и дешево. Если вместо этого вы «играете» с масштабными коэффициентами на главной задней обложке, это будет длинный отпечаток, и неправильная подгонка отнимет время и ресурсы. Хорошо установленный выступ петли должен выступать примерно на 0,5 мм из скобы, поэтому 0,5 мм x 2 (для обеих сторон) составляет примерно 1,0 мм уменьшения проема между скобами, и это та ширина, на которую вы должны ориентироваться для задней обложки, установив ее в качестве высоты Z для печати задней обложки (они печатаются повернутыми боком, то есть стоя). Посмотрите это короткое видео, чтобы узнать, как должен располагаться выступ петли:

Теперь вернемся к вашей регулярной трансляции:

Сначала у нас есть сама задняя крышка, часть, обозначенная как...

«LR4_Back_Cover_Section» — и поскольку у меня не было возможности спроектировать их параметрически, их высоту по оси Z потребуется отрегулировать в вашем слайсере. (Поскольку они печатают стоя, регулировка высоты печати соответствует фактической ширине обложки.) Формула:

фактическое расстояние между вашими брекетами — (минус) 1 мм = высота вашего отпечатка по оси Z.

пример: для моей сборки RC3 (релиз-кандидат 3) расстояние между моими скобками составляло 157 мм, поэтому я напечатал их шириной 156 мм, а поскольку они печатаются вертикально, это означает высоту 156 мм (высота Z).

Они имеют встроенные отрывные опорные ребра. Я включил один файл без опорных ребер, просто на случай, если он кому-то по какой-то причине понадобится.

Делая свою сборку RC3 (релиз-кандидат 3), я также проложил провода от боковых узлов в кромку между задней крышкой и нижней опорной пластиной, что необязательно. У меня были провода в шланге диаметром 10 мм. Таким образом, в комплект поставки входят версии задних крышек «MAX» и «MIN». Если ваши провода входят в отверстия по бокам брекетов, игнорируйте эти две части. Если вы распечатаете эти детали, им потребуются опоры для деревьев, по крайней мере, на выступе, где находится выемка для шланга проволочного жгута.

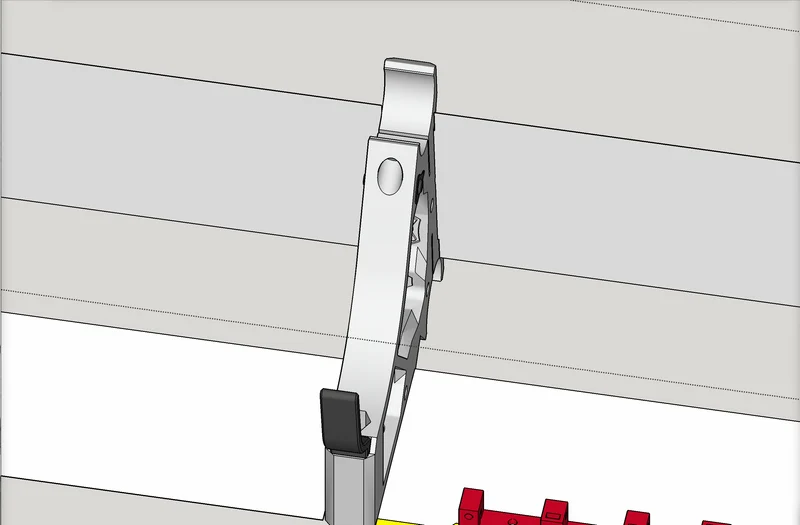

Скриншот задней обложки:

Предусмотрено еще несколько «дополнений»:

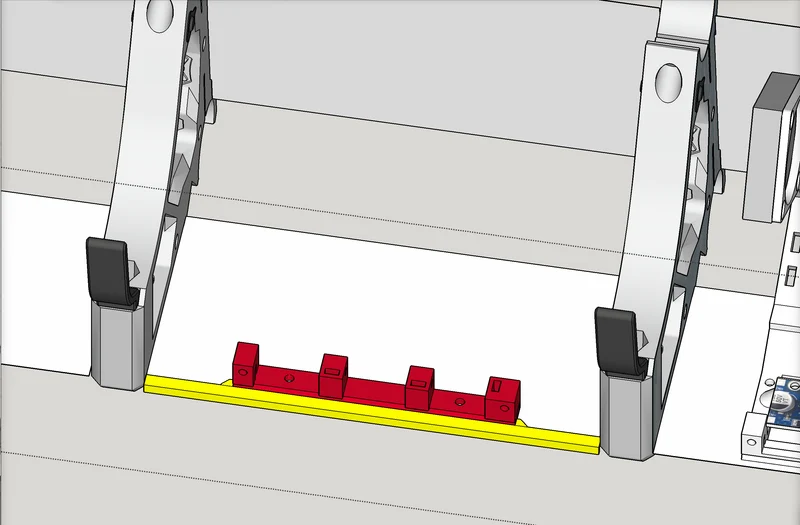

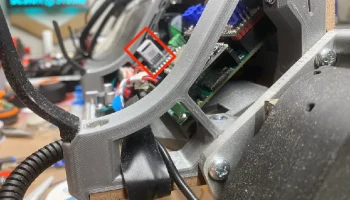

«Стяжки для проводов и задней крышки (с защелками).stl» — это «стяжки», о которых я упоминал. — Распечатайте по одной на каждое отверстие между скобами. На снимке экрана ниже он отмечен КРАСНЫМ. Они имеют выступ на внешнем крае сзади, который предназначен для захвата выступа на откидной задней крышке и фиксации ее на месте. На случай, если на задней крышке есть провода или что-то еще, выталкивающее вверх, в стяжке также есть два отверстия для винтов M3, а на задней крышке есть соответствующие отверстия, поэтому вы можете использовать винты M3, чтобы убедиться, что крышка остается на месте. ПРИМЕЧАНИЕ: обратите внимание на проценты
