Powerbank своими руками с элементами 2170 21700, 5А, печа..

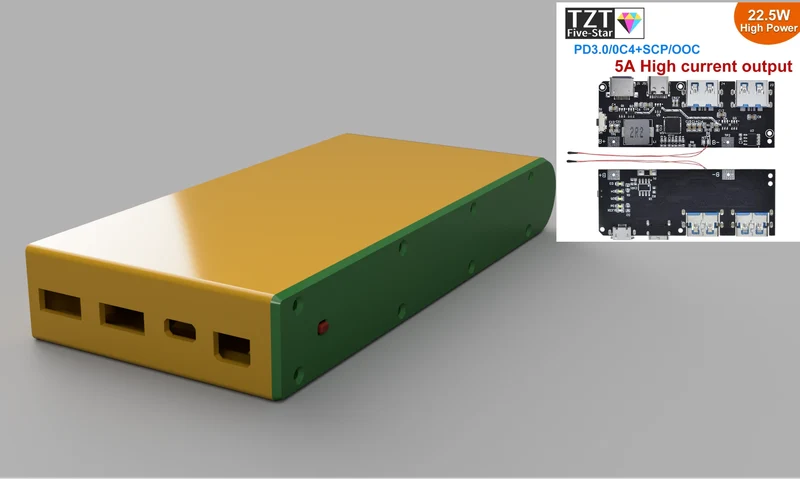

Простой повербанк с купленной платой и 2170 элементами. Я использовал элементы BAK N21700CG и LG M50, а также печатную плату BMS/PCM с Aliexpress (поисковой запрос: QC4.0 QC3.0 LED Dual USB 5 В, 4,5 А, 22,5 Вт, Micro/Type-C USB Mobile Power Bank 18650).

Также планировалось добавить беспроводную зарядку и фонарик, но я не уверен, как добавить эти функции на печатную плату, не разряжая при этом батарею и не используя громоздкие переключатели...

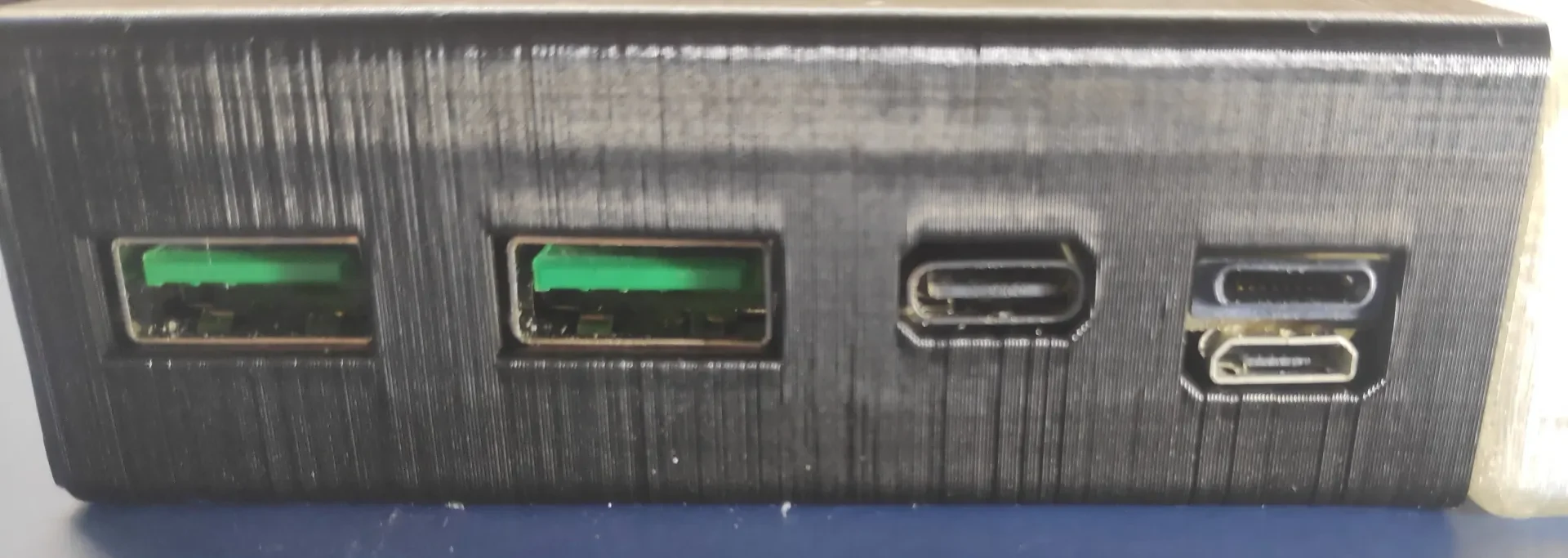

Подгонка передней панели не идеальна, но размеры не указаны, и меня вполне устраивают. Индикатор SOC, установленный внизу, также можно было бы сделать лучше.

Этот проект предназначен только для сварки никелевых полос. Я добавил сварочный стенд, но собирать павербанк вместе не обязательно.

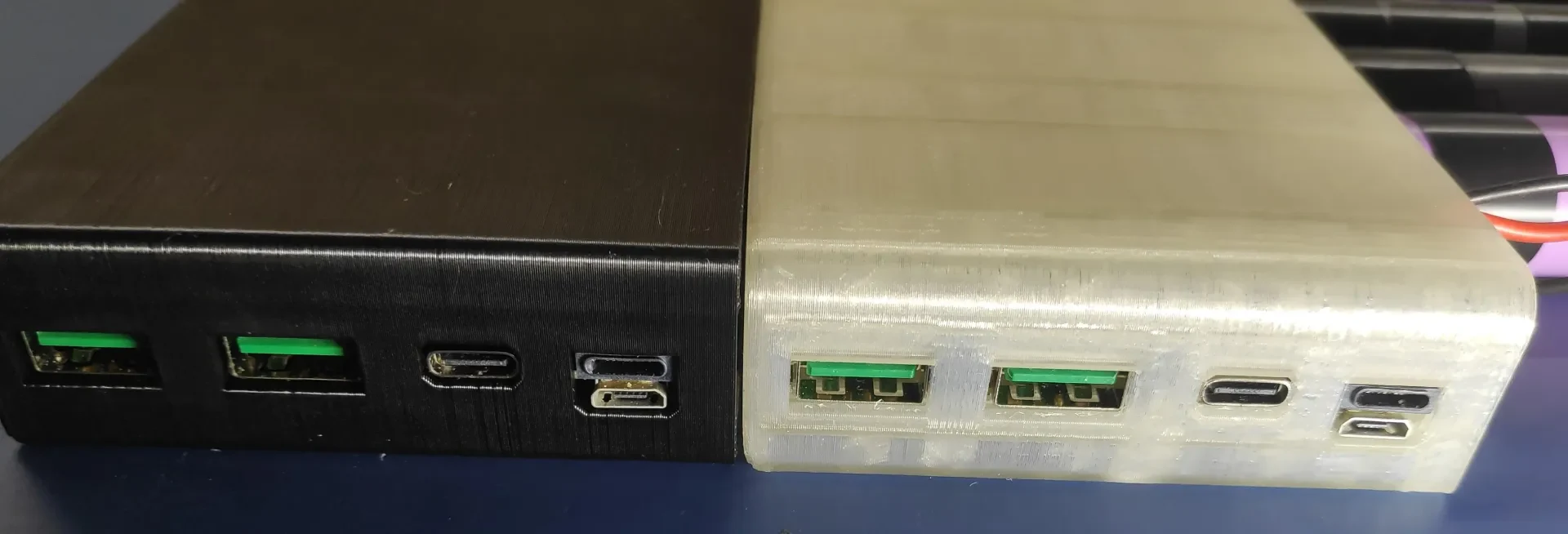

Я напечатал только 6-параллельную версию с обновленным дизайном (версия 4P на изображениях немного отличается), но все версии должны работать.

Также обратите внимание, что в файлах шагов кнопка, вероятно, имеет неправильный размер, используйте button.stl и button.step.

Необходимое оборудование:

Чтобы прикрепить плату к корпусу:

3× M2/2 мм торцевая или цилиндрическая головка (DIN 912/ISO 4762 или DIN 7985/ISO 7045) минимальной длиной 8 мм и максимальной 16 мм.

Чтобы прикрепить крышку к корпусу:

4/6/8× M2 / 2 мм с потайной головкой (DIN 7982/ISO 7050 или DIN 965/ISO 7046) с минимальной длиной 4 мм и максимальной 76 мм.

2 × 12 см силиконовый провод SIF 0,5 мм² или больше

Никелированная полоса шириной до 12 мм.

Сборка

На печатной плате есть резистор для программирования емкости (в моем случае значение по умолчанию было установлено на 20 Ач), не знаю, как он его использует, но помните об этом резисторе. Также имеется резистор NTC, но в моей конструкции он не используется. Согласно инструкции его можно отпаять и соединить, если он не используется, или просто оставить внутри корпуса.

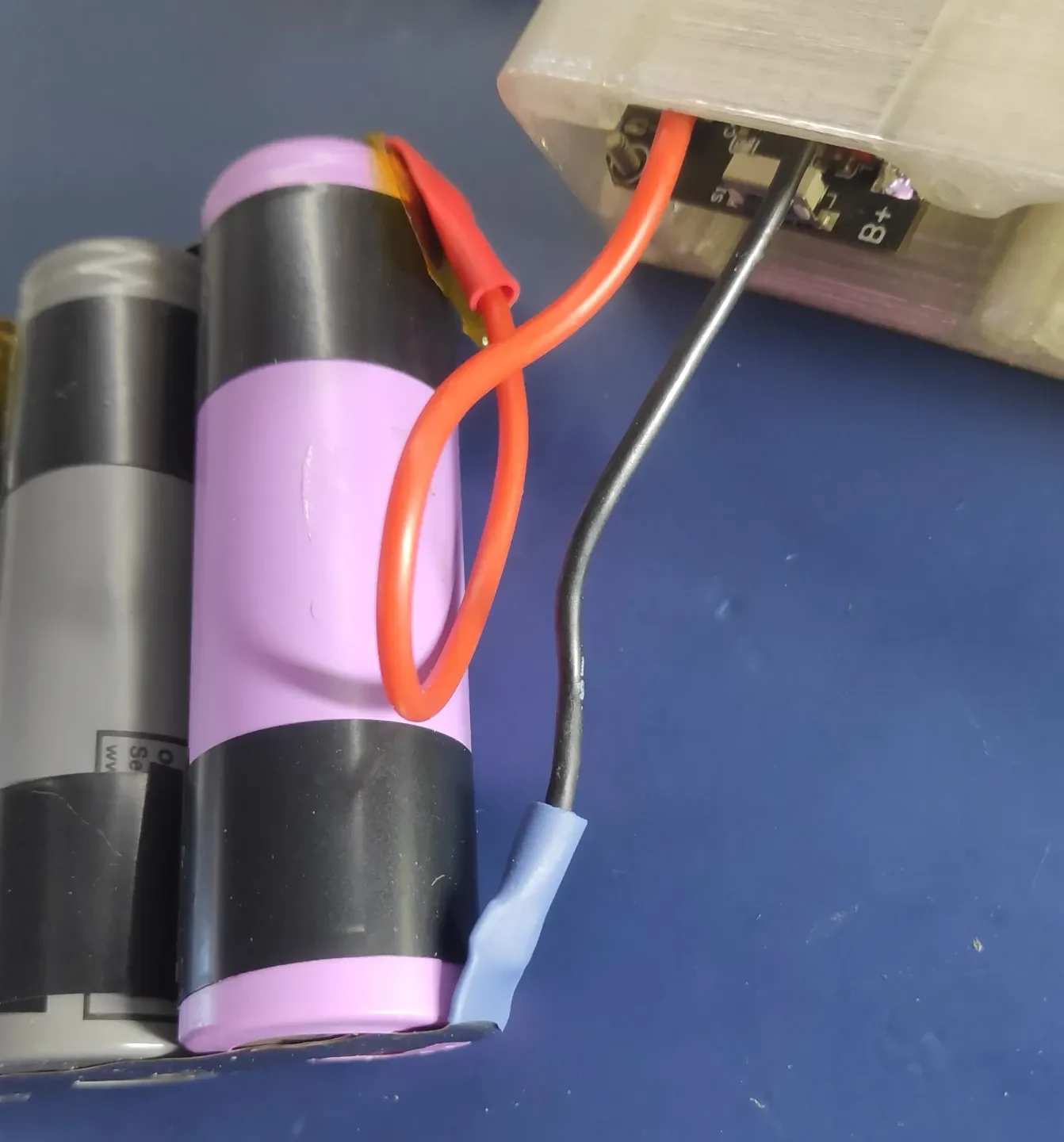

Припаяйте провода к клеммам B+ и B- на печатной плате — оставьте заднюю часть заподлицо (припаяйте провода так, чтобы они выходили из передней части печатной платы.

Если вы уверены, что BMS работает, вы можете установить ее сейчас, вытянув провода из корпуса. Я считаю, что монтировать проще, когда элементы не находятся внутри, поскольку вы можете удерживать печатную плату сзади во время ее вкручивания.

Сварка аккумулятора

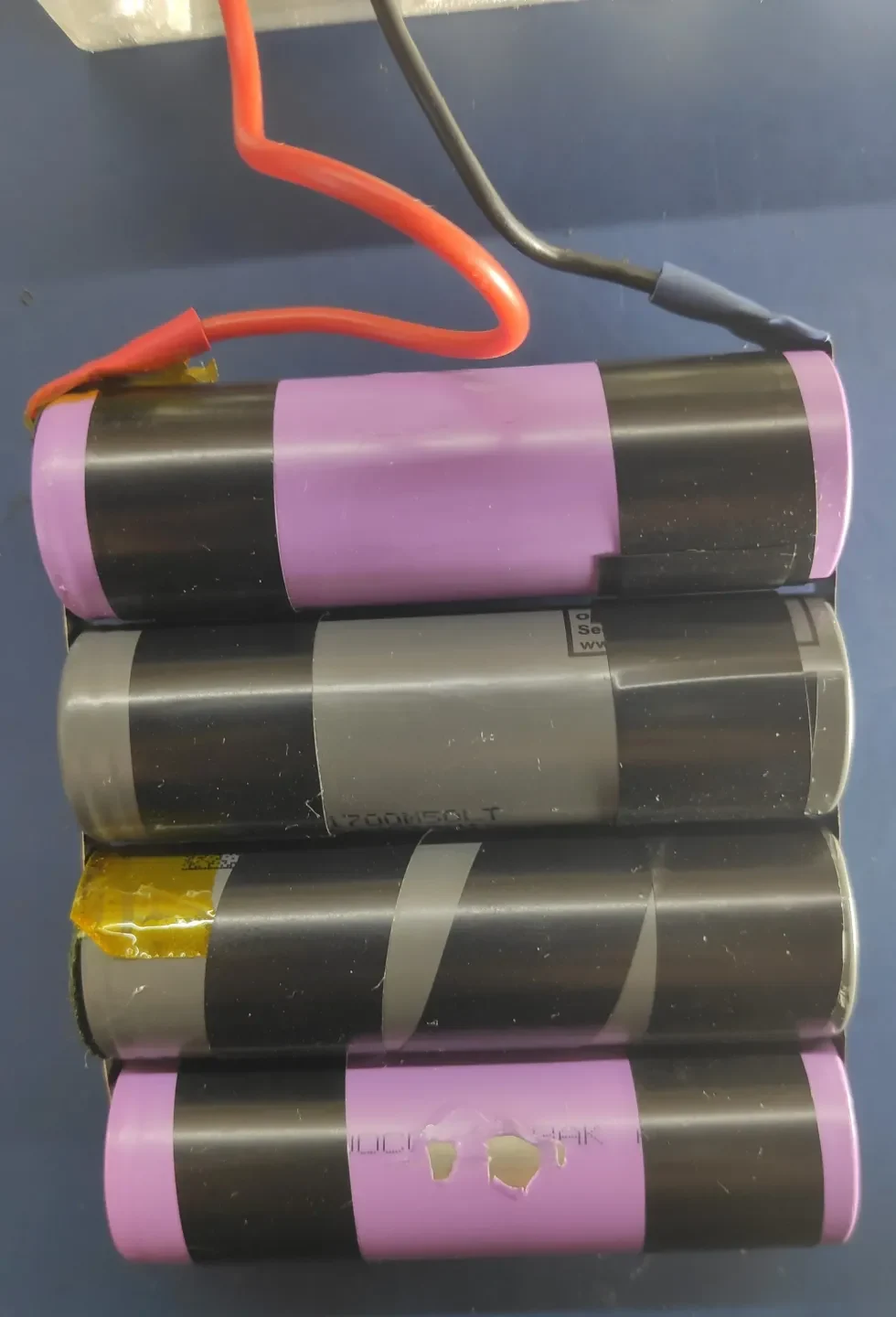

Поместите элементы в блок питания, проверьте, движутся ли они с некоторым сопротивлением, чтобы вы могли их удалить. Если они застревают, вы можете распечатать сварочный шаблон, где вы можете просто вытолкнуть сваренные элементы с другой стороны. Если батареи очень ослаблены (разные элементы имеют разные размеры, даже если они соответствуют спецификации 2170), вы можете использовать ленту, чтобы утолщить элементы, чтобы они не дребезжали внутри корпуса.

Если у вас уже установлена система BMS внутри корпуса;

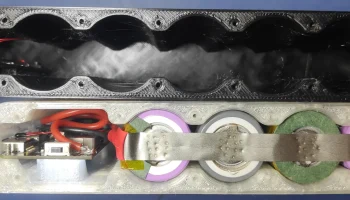

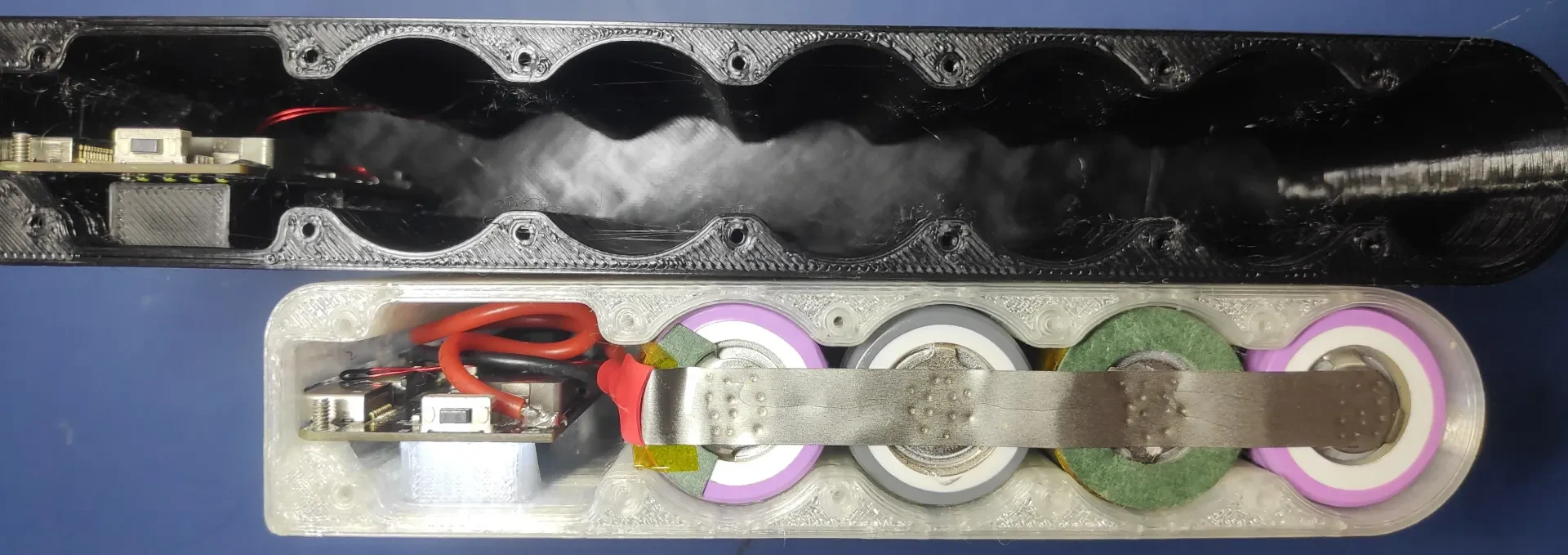

Поместите ячейки с отрицательной клеммой сверху. Сварите катоды вместе и оставьте небольшой выступ сбоку. Извлеките батарейки (постучите ими по руке или по сто��у), добавьте термоусадочную трубку и припаяйте B-провод от платы к батарее.

Снова вставьте ячейки в футляр, но на этот раз положительной стороной вверх. Сварите их вместе, добавьте каптон или другой изолятор на крайнюю ячейку, где вы будете размещать контакт для пайки, добавьте термоусадочную трубку, а затем припаяйте B+ к печатной плате. Заправьте положительный кабель внутрь корпуса. Вставьте «кнопку» внутрь крышки, пока корпус перевернут, придерживайте крышку пальцем.
