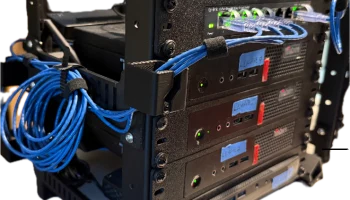

10-дюймовая стойка своими руками - но лучше!........

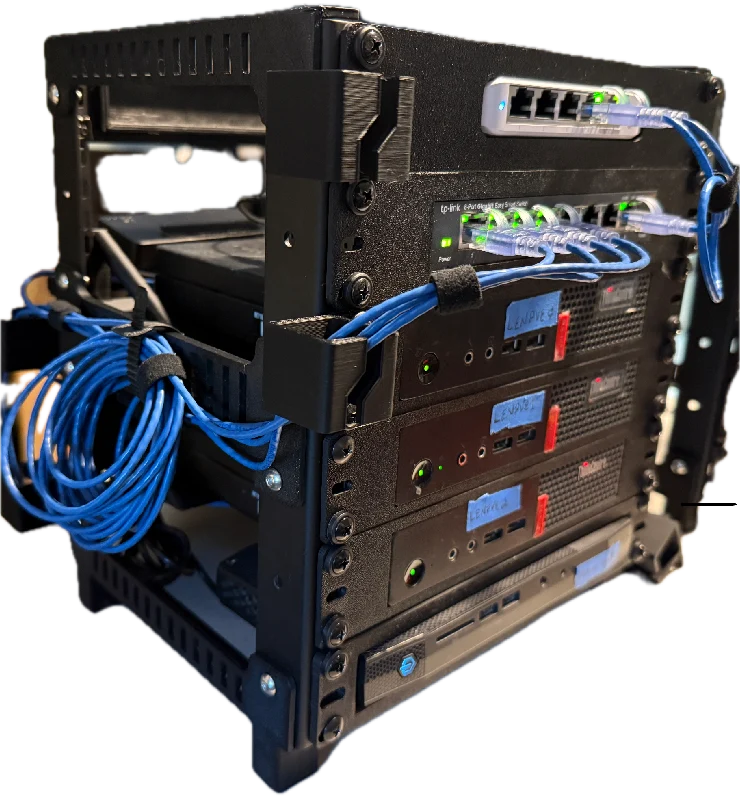

Простая и прочная конструкция для 10-дюймовых стоек. Разработан специально для направляющих с квадратными отверстиями Penn-Elcom (https://www.penn-elcom.com/19-inch-racking/), но если по бокам есть аналогичное расстояние между отверстиями от другого бренда, это тоже должно подойти! В настоящее время используется на 12 рельсовых секциях и чрезвычайно прочен, заполнено всего 9 микрон (сверху вниз, оставляя нижнюю часть на тот случай, когда я выясню, как получить эффективный NAS в этом форм-факторе.

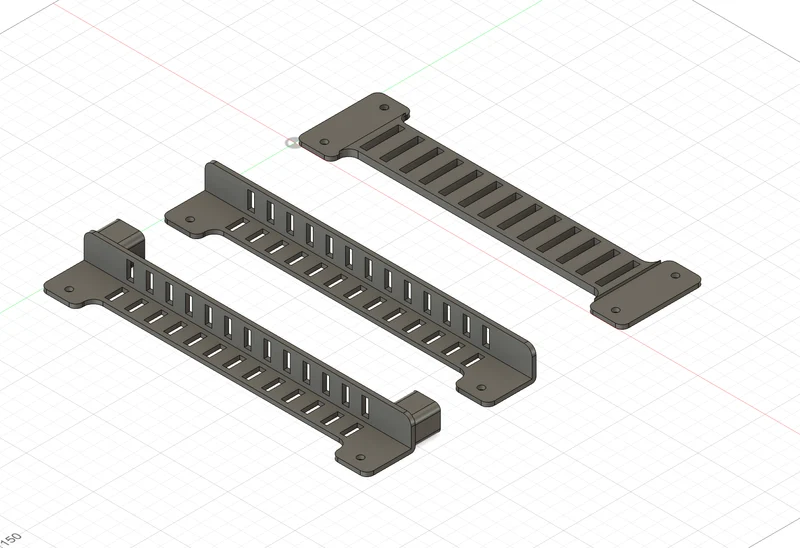

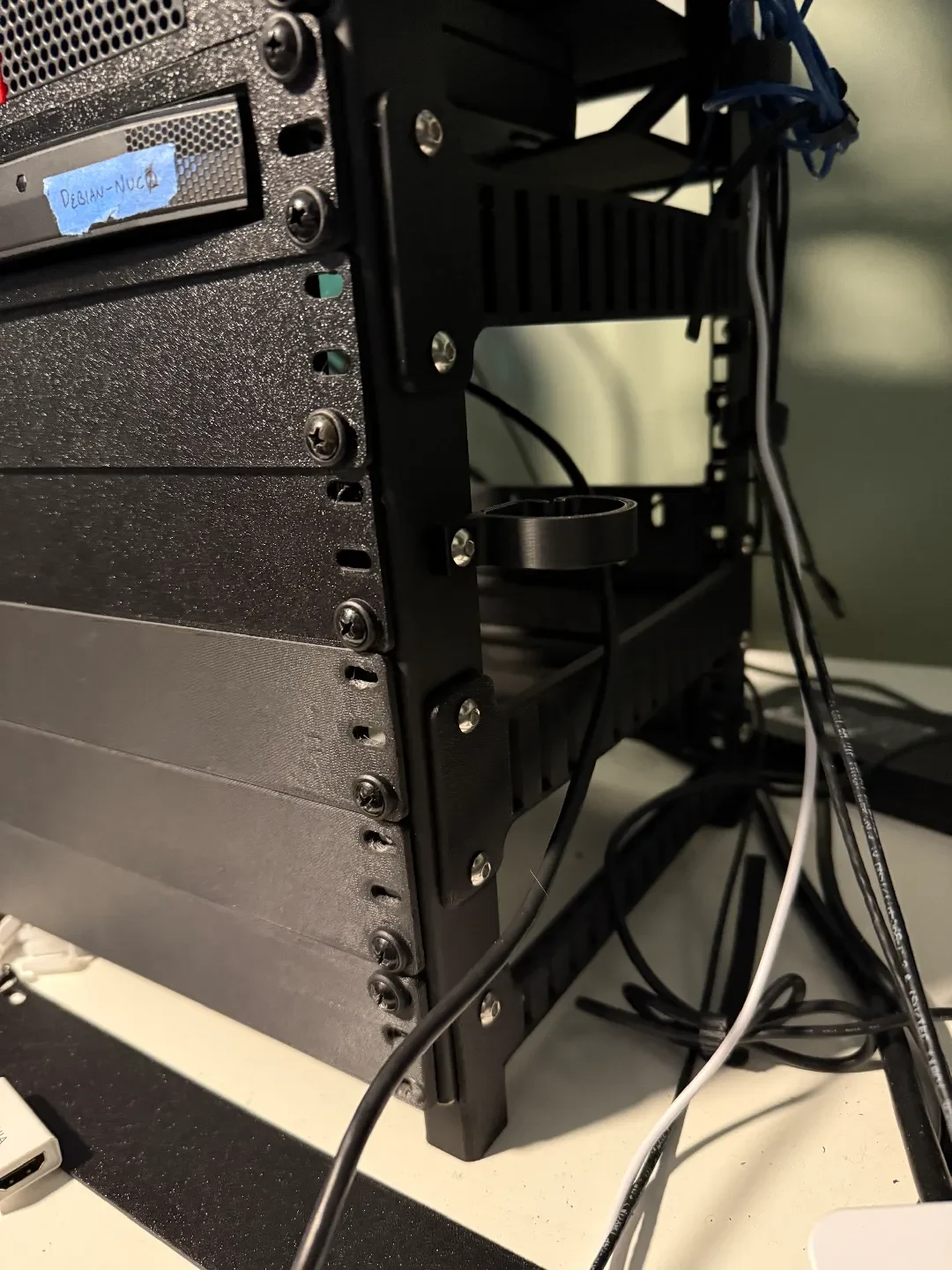

STL состоят из всех трех частей. Стандартная боковая панель (плоская) включает в себя два винта с каждой стороны (передняя/задняя направляющие), и у меня стороны полностью заполнены, и я бы рекомендовал как минимум 3 (верхний, нижний, средний) для устойчивости, однако пропустите нижнее и верхнее отверстия на направляющих, так как они нам нужны для верха и низа!

Верхняя часть — это угловая деталь с идеальным углом 90 градусов, вам понадобится 2 таких детали, внизу имеется выступающая подача, 2 из них для нижней части обеспеча�� прочную основу.

Напечатано из PLA+ толщиной 0,28 слоя с 3 периметрами, 3 верхними и 3 нижними. Крепится к стойке с помощью винтов/гаек М5 (М4 тоже подойдет).

Разработан для установки на ender3s1 pro (прямой), поэтому подходит для большинства принтеров, не являющихся мини-принтерами, под углом 45 градусов для худшего случая рабочей пластины. Ориентация говорит сама за себя, но если вам нужно ее объяснить, просто спросите!

-----Обновление-----

Добавлен верх с креплением, позволяющий установить на стойку прочный верх. любой материал 244х267мм с отверстиями М6 10х10мм от лыски (модель с резьбой).

-----Обновление-----

Добавлен вариант малой глубины для стойки глубиной около 200 мм (стандартный вариант — около 260 мм).
