Объектив-обскура своими руками

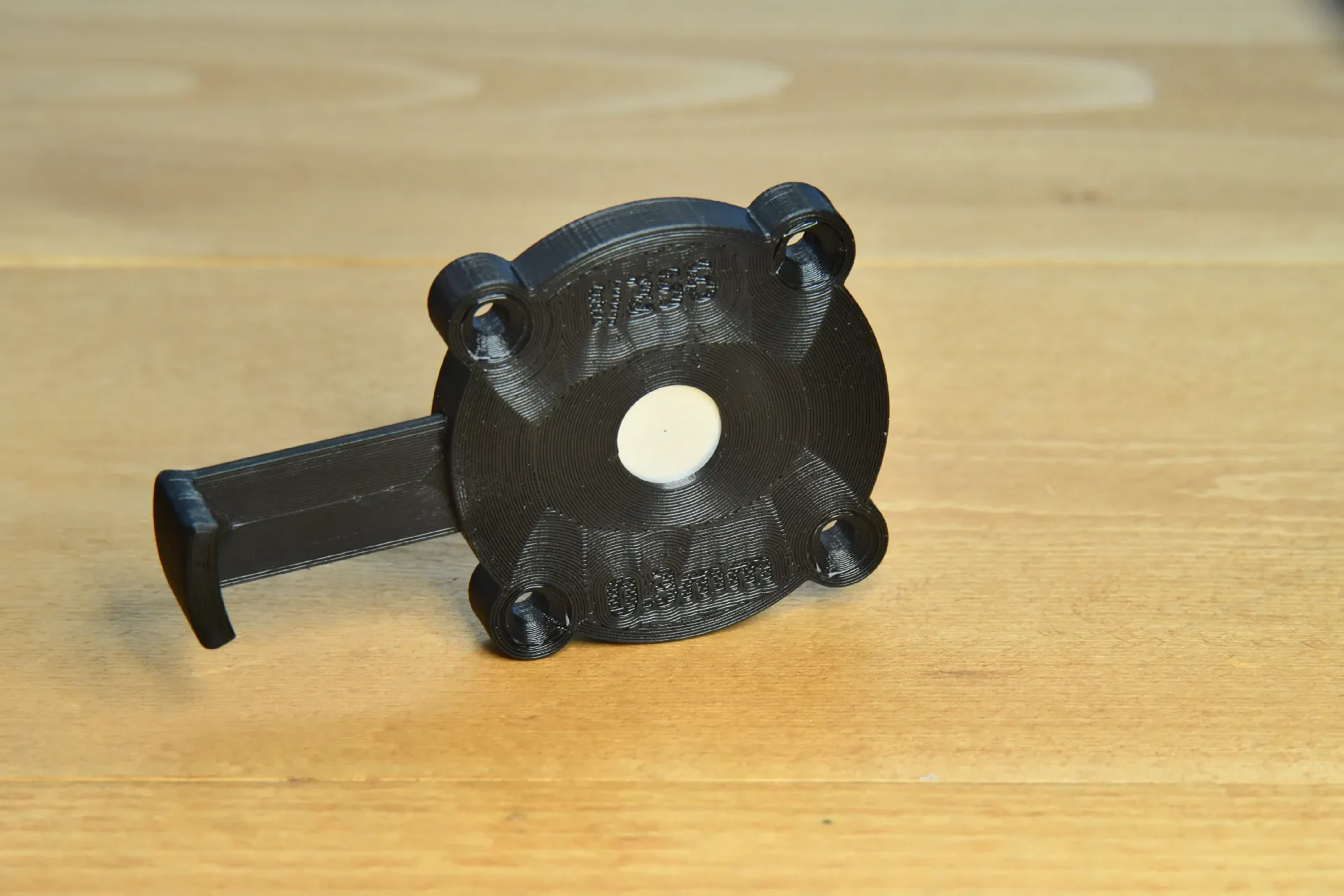

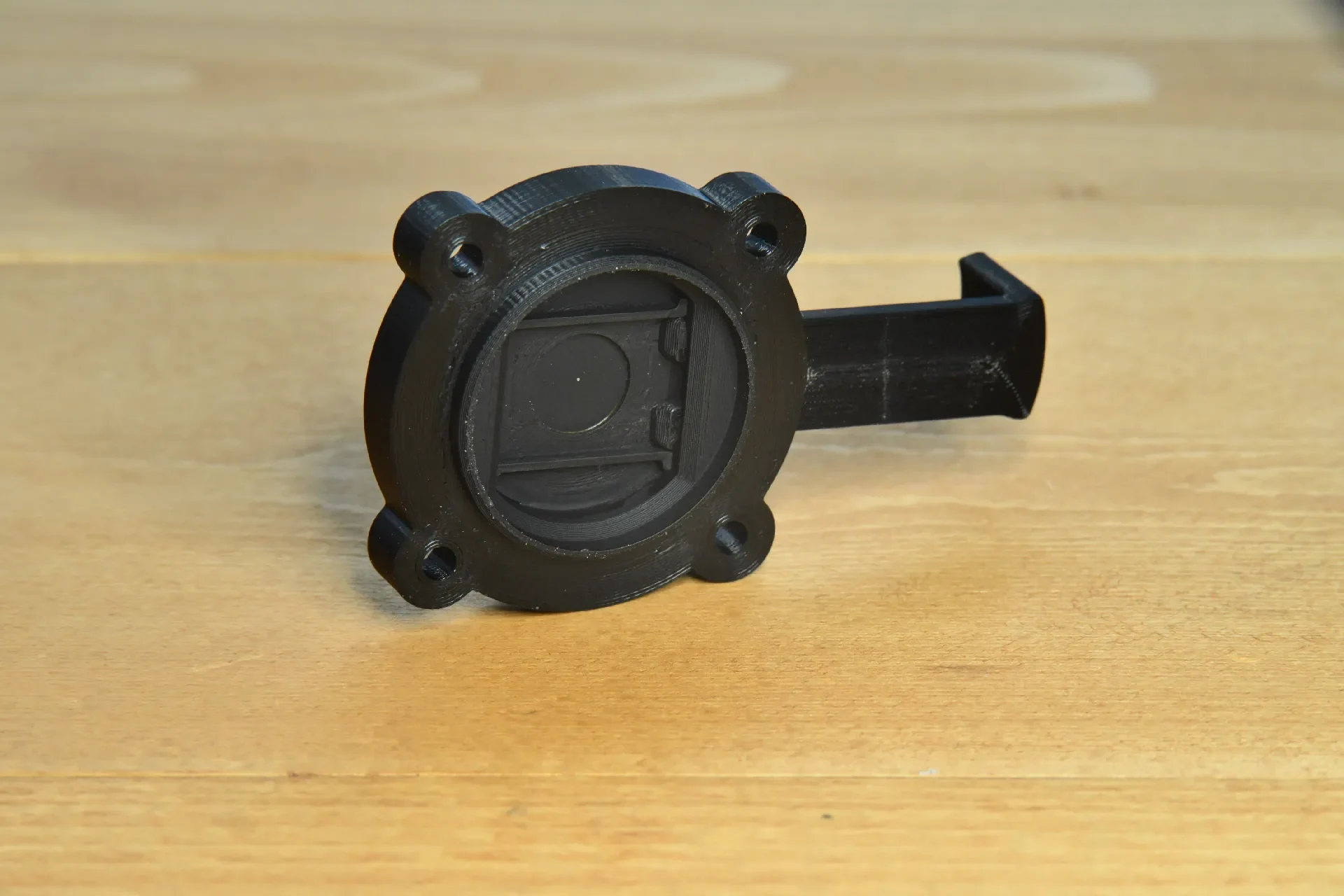

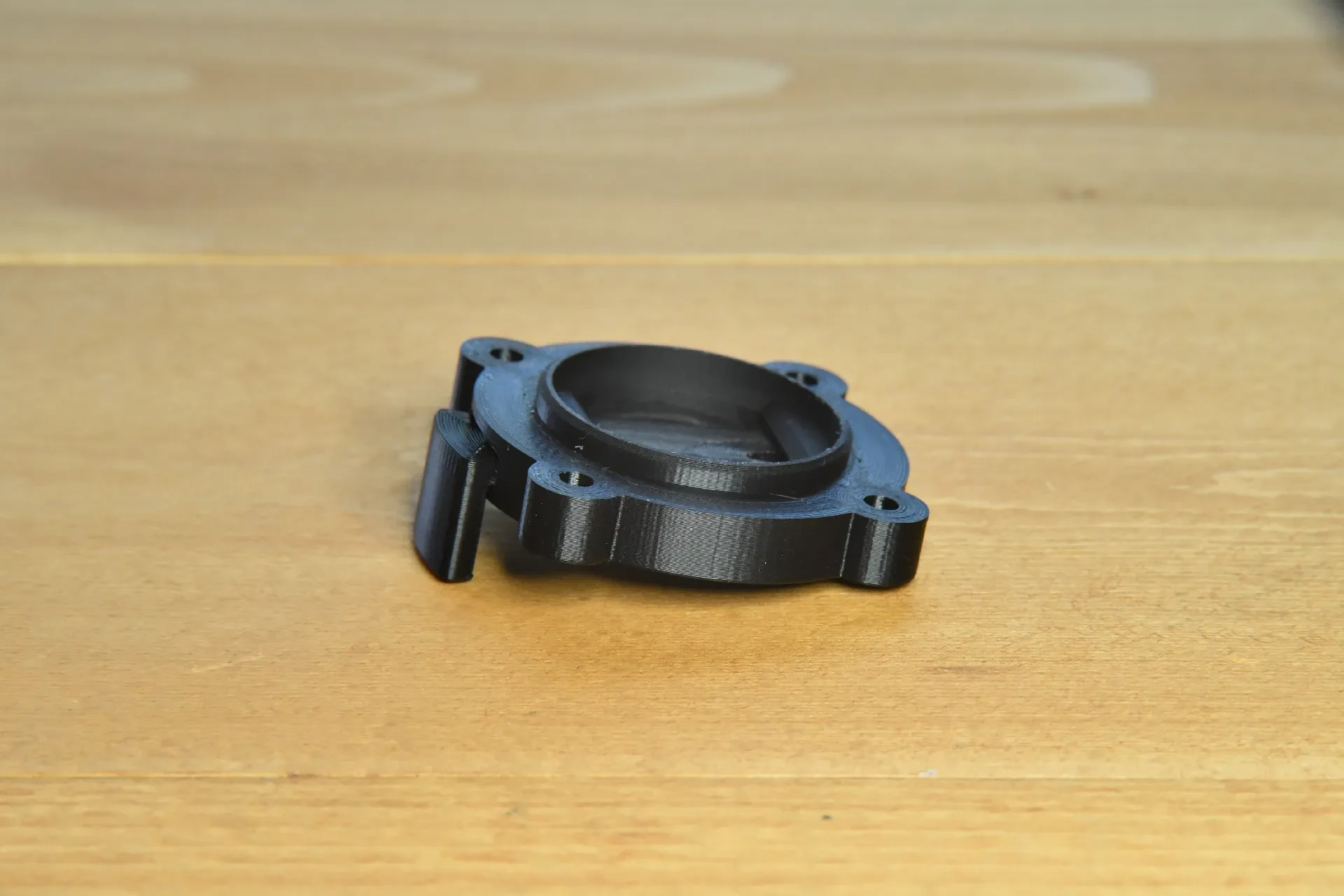

Это простой объектив-обскура со встроенным затвором, предназначенный для сборки камеры-обскуры своими руками. Он подойдет для любого формата от 35 мм до 8х10. Диаметр отверстия составляет 0,3 мм, что соответствует диафрагме f/256. Он имеет четыре потайных монтажных отверстия диаметром 4 мм, которые можно использовать для крепления объектива к деревянному или картонному корпусу камеры с помощью болтов или винтов. ��го задний фланец имеет диаметр 36 мм и выступает на 3 мм, чтобы предотвратить утечку света при установке на камеру. Объектив имеет фокусное расстояние около 67 мм.

Для экспозиции на пленке с ISO 100 используйте время экспозиции около 4 секунд при дневном свете, 30 секунд в пасмурный день и 30 минут для домашнего интерьера. Это время экспозиции можно сократить, используя пленку с более высоким ISO. Для экспонирования на фотобумаге это время экспозиции следует умножить на 5 (т. е. 20 секунд для фотографии при дневном свете). При более длительном времени воздействия в расчет длины воздействия следует включить компенсацию отказа взаимности.

Инструкции по печати и сборке

Отпечаток на каждой линзе, затворе и удерживающей пластине. Объективу следует использовать опоры под свесами, но остальным частям опоры не нужны. Рекомендуемые настройки печати: высота слоя 0,10 мм, 3 периметра стены и 20% прямолинейное заполнение. Это должно занять около 1,5 часов и использовать около 18 граммов нити.

Снимите опоры с помощью кирки.

Вырежьте пластину с точечными отверстиями из алюминиевой банки из-под газировки. Пластина должна быть квадратной, с длиной края 20 мм.

Поместите пластину с точечным отверстием в квадратный вырез внутри линзы. Затем удерживающую пластину можно поместить поверх пластины с точечными отверстиями, чтобы удерживать ее на месте. Это посадка с трением, поэтому здесь потребуется небольшое усилие. Нанесите немного суперклея по краю пластины с точечным отверстием (там, где она соединяется с внутренним кольцом стопорного кольца), чтобы предотвратить любое движение пластины. Если удерживающая пластина ослабла, можно использовать суперклей, чтобы она не выпала.

Теперь внутреннюю часть линзы следует покрасить аэрозольной краской в ​​черный цвет. Это необязательно, но в результате на изображении будет меньше артефактов.

Просверлите отверстие в линзовой пластине с помощью сверла (спирального сверла) диаметром 0,3 мм. Эти типы маленьких сверл можно найти на Amazon. Альтернативно можно использовать небольшую швейную иглу, чтобы проколоть отверстие в тарелке. В результате диаметр отверстия составит около 0,5 мм, что даст более широкое изображение, хотя и не такое резкое.

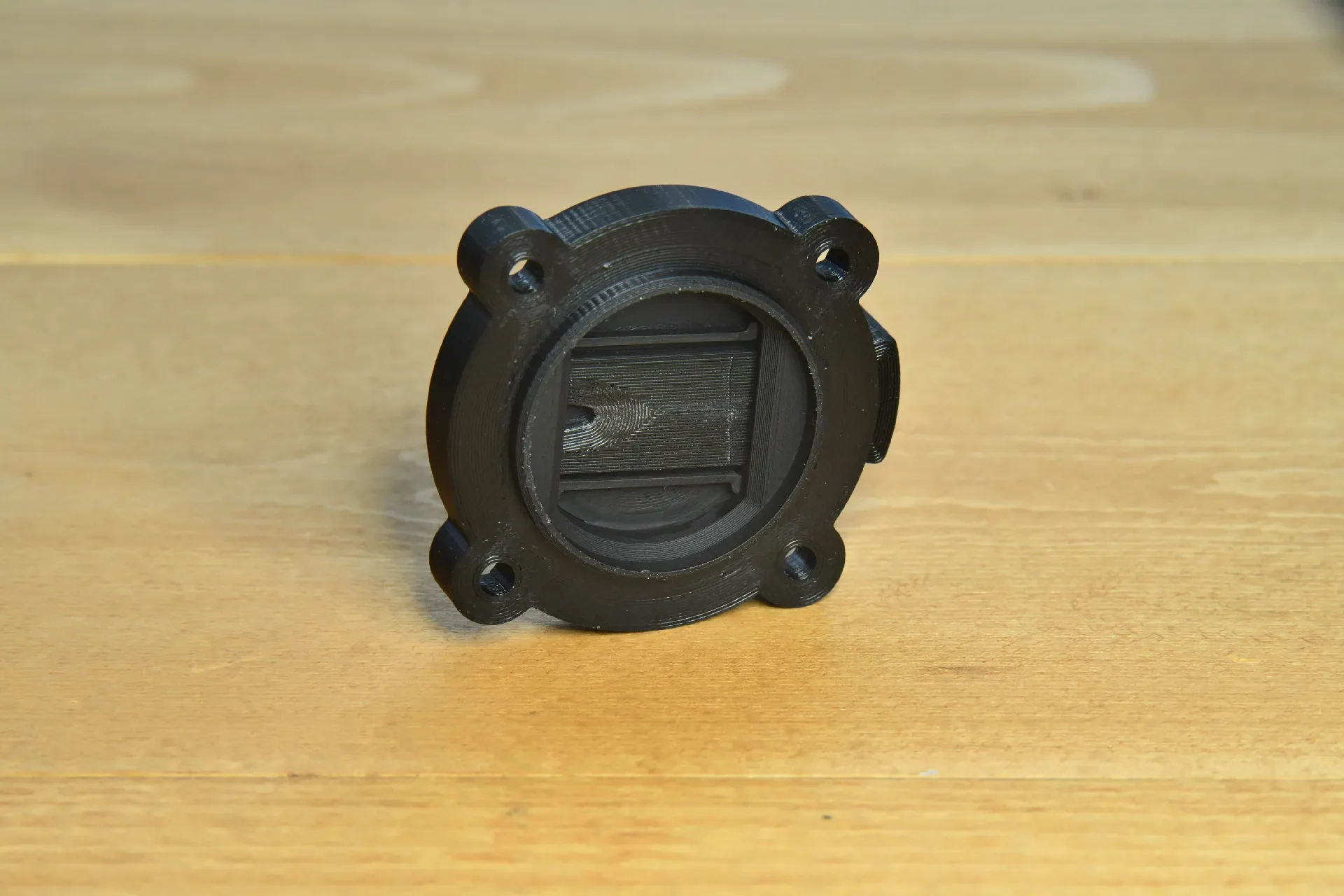

Вставьте затвор в объектив до щелчка. Теперь он сможет открываться и закрываться, не выпадая из линзы.
