Объединительная плата SATA для Jonsbo N4 своими руками.....

ОБНОВЛЕНИЕ: Я немного подправил базовую панель жесткого диска, теперь жесткий диск скользит идеально. Каждая десятая миллиметра имеет значение.

ОБНОВЛЕНИЕ 2: Я изменил часть жесткого диска и удалил выдавливание. Я залил полный файл fusion 360 под названием v2.1, а модифицированную часть hdd под названием v2.

Я купил корпус Jonsbo N4, в котором есть 4 отсека для жестких дисков с возможностью горячей замены, а также 2-2 отсека для твердотельных накопителей и жестких дисков без возможности горячей замены. Это было бы лишь незначительным неудобством, если бы корпус был легко обслуживаем, но, к сожалению, для замены этих дисков придется разбирать половину компьютера.

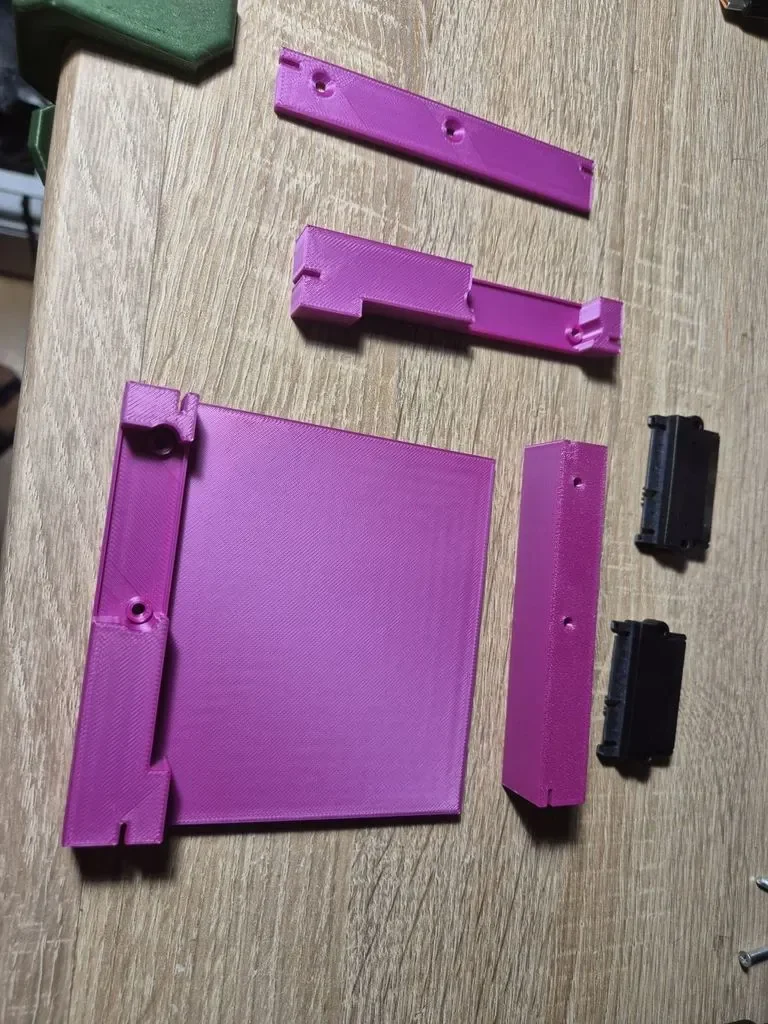

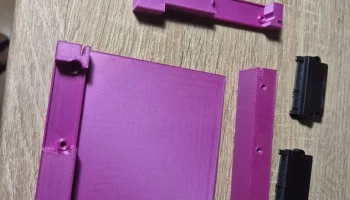

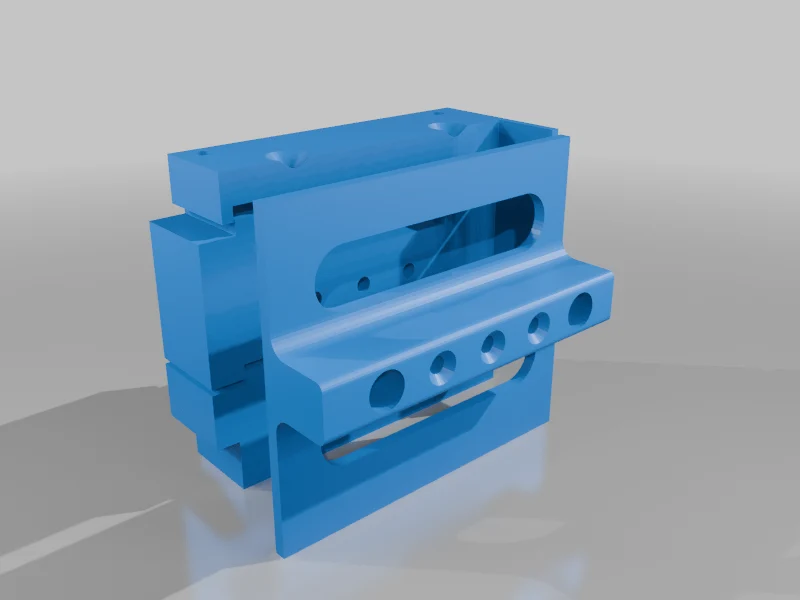

Отсюда и возникла идея что-то с этим сделать. Я нашел на Alixpress несколько дешевых SATA-расширений и построил вокруг них некоторую структуру. Он состоит из двух основных частей: одна для SSD и одна для жестко��о диска, обе содержат несколько подразделов.

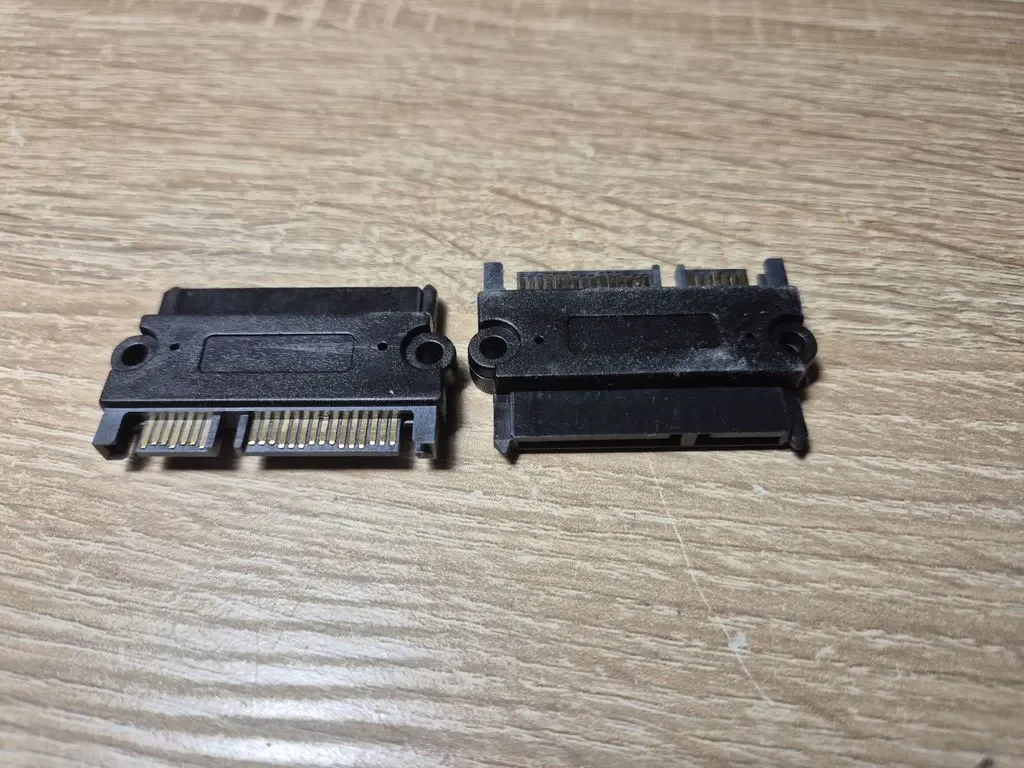

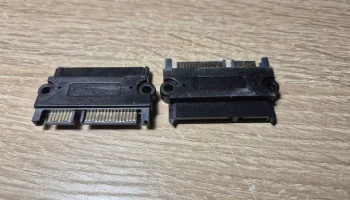

Расширители SATA, которые я использовал:
https://www.aliexpress.com/item/1005007461202952.html

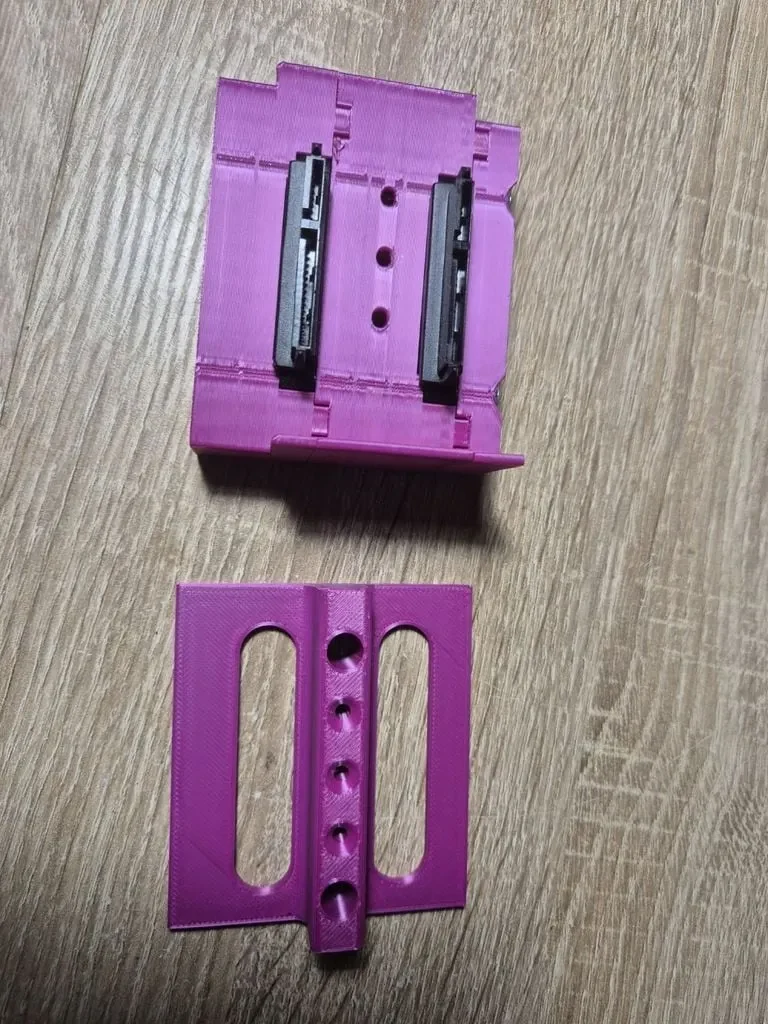

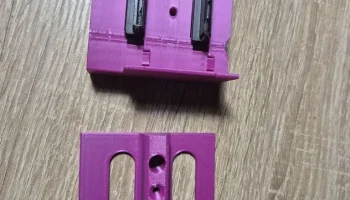

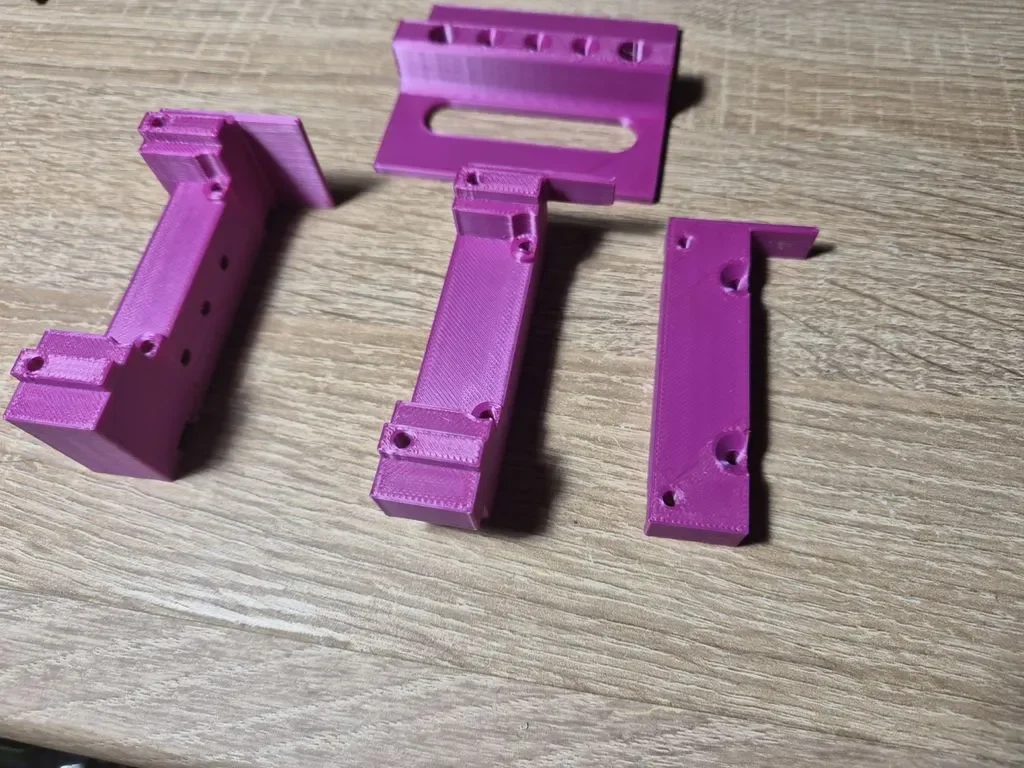

Я скрепил часть SSD с помощью винтов и гаек M3, она не двигается и обеспечивает довольно прочную конструкцию. Я использовал два M4x40 вертикально для большей жесткости. Что касается жесткого диска, я использовал только те же винты M4x40 для скрепления, просто продавле��ные, без гаек. Это немного хлипковато, но свою задачу выполняет.

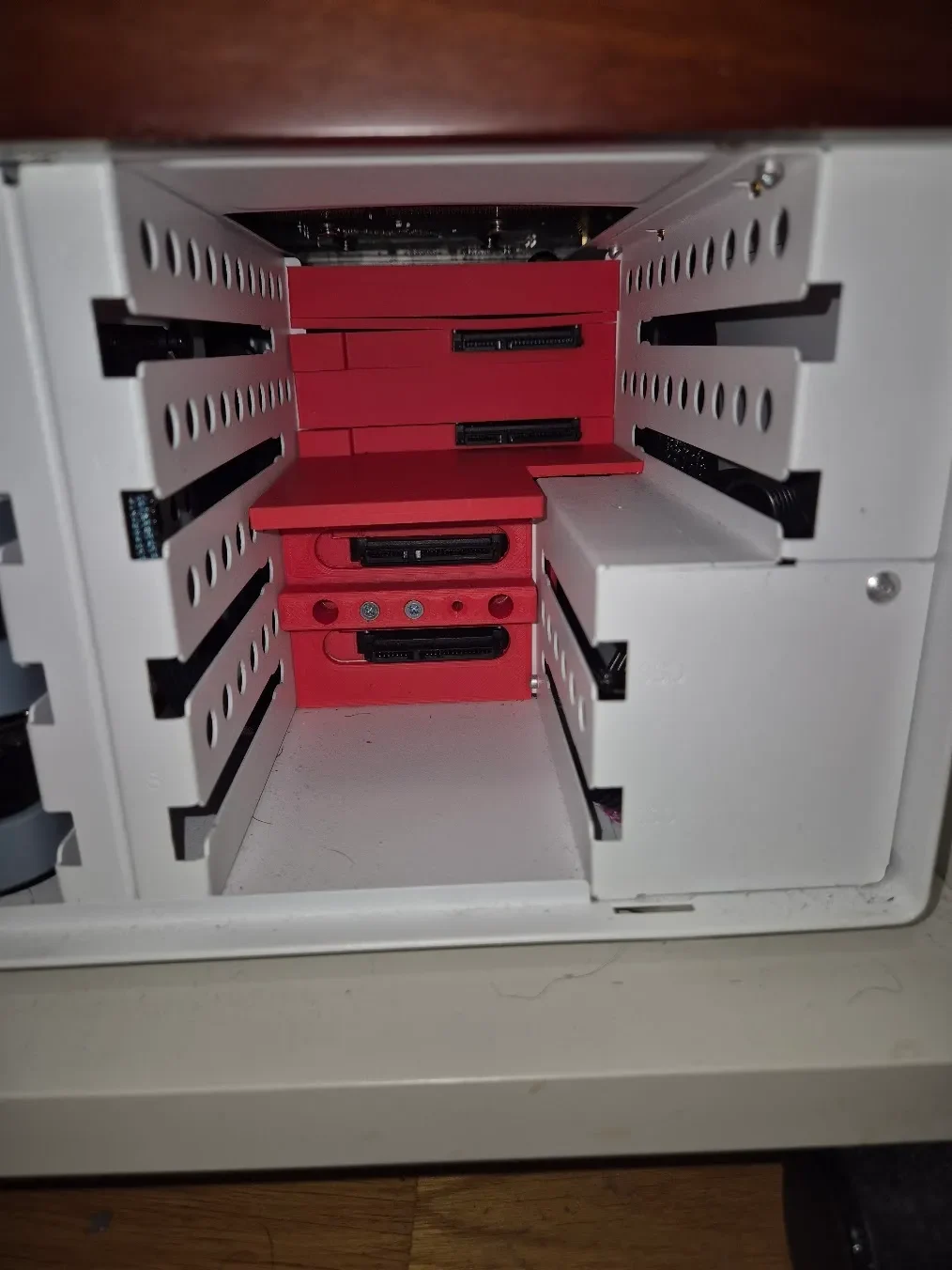

Проводка еще может быть пита. потому что он плотно прилегает, а жесткость кабеля питания и передачи данных SATA может быть проблемой, но в конце концов он наконец работает так, как задумано. Это не горячая замена, поэтому выключите компьютер перед извлечением дисков, но теперь вы можете относительно легко заменить эти диски.

Допуски и размеры могут немного отличаться для вас, но вы можете обновлять/изменять их в соответствии со своими потребностями.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 V3 КЕ

**Поддерживает:**

Да

Заполнение:

25

**Материал нити:**

НОАК

Как я это разработал

Фьюжн 360

Fusion 360, штангенциркуль, 1-2 недели работы и много-много (около катушки нити) прототипирования
