Беспроводная сигнальная лампа - своими руками с ESP8266....

Всем привет !

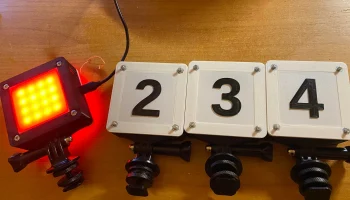

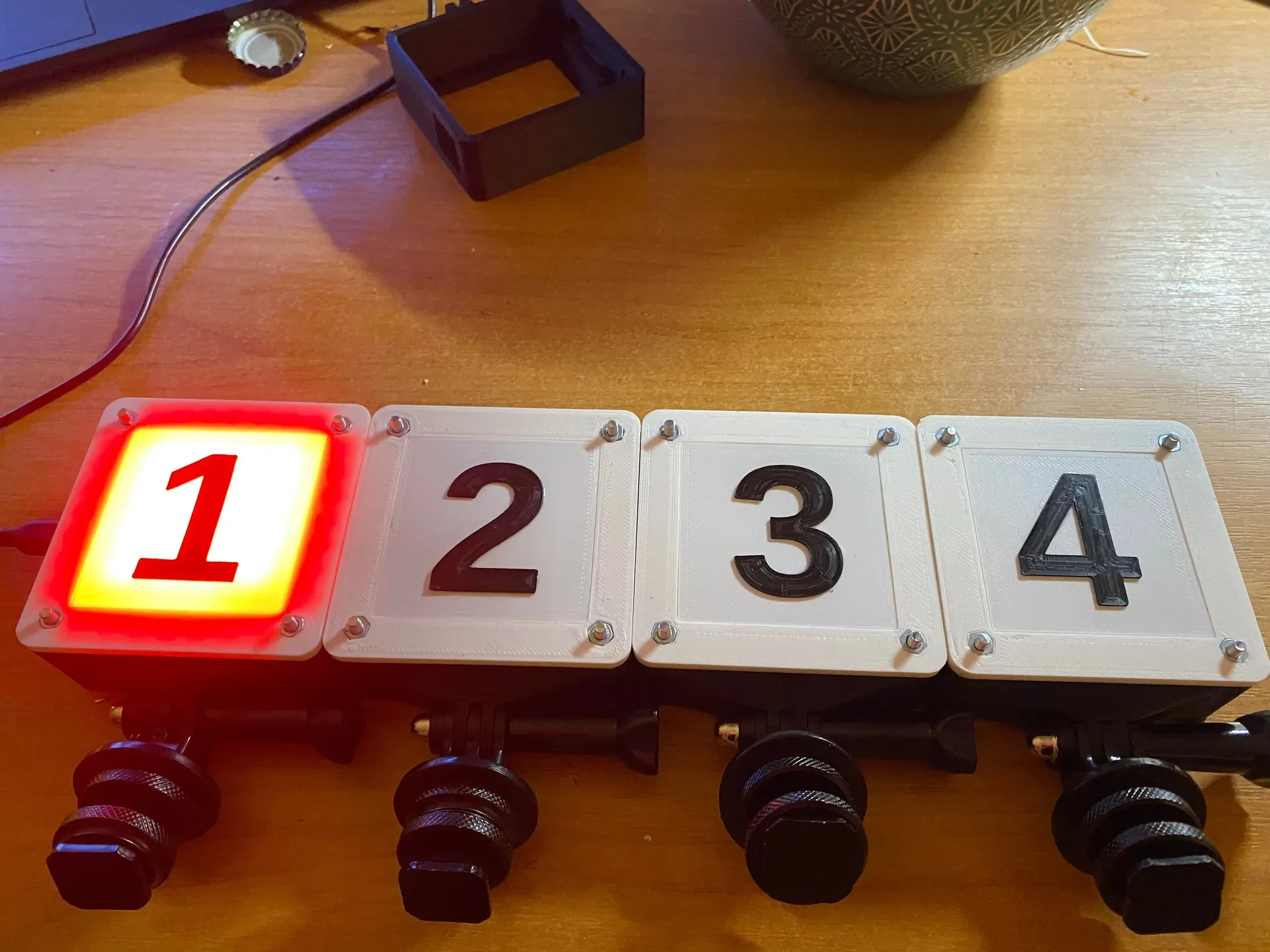

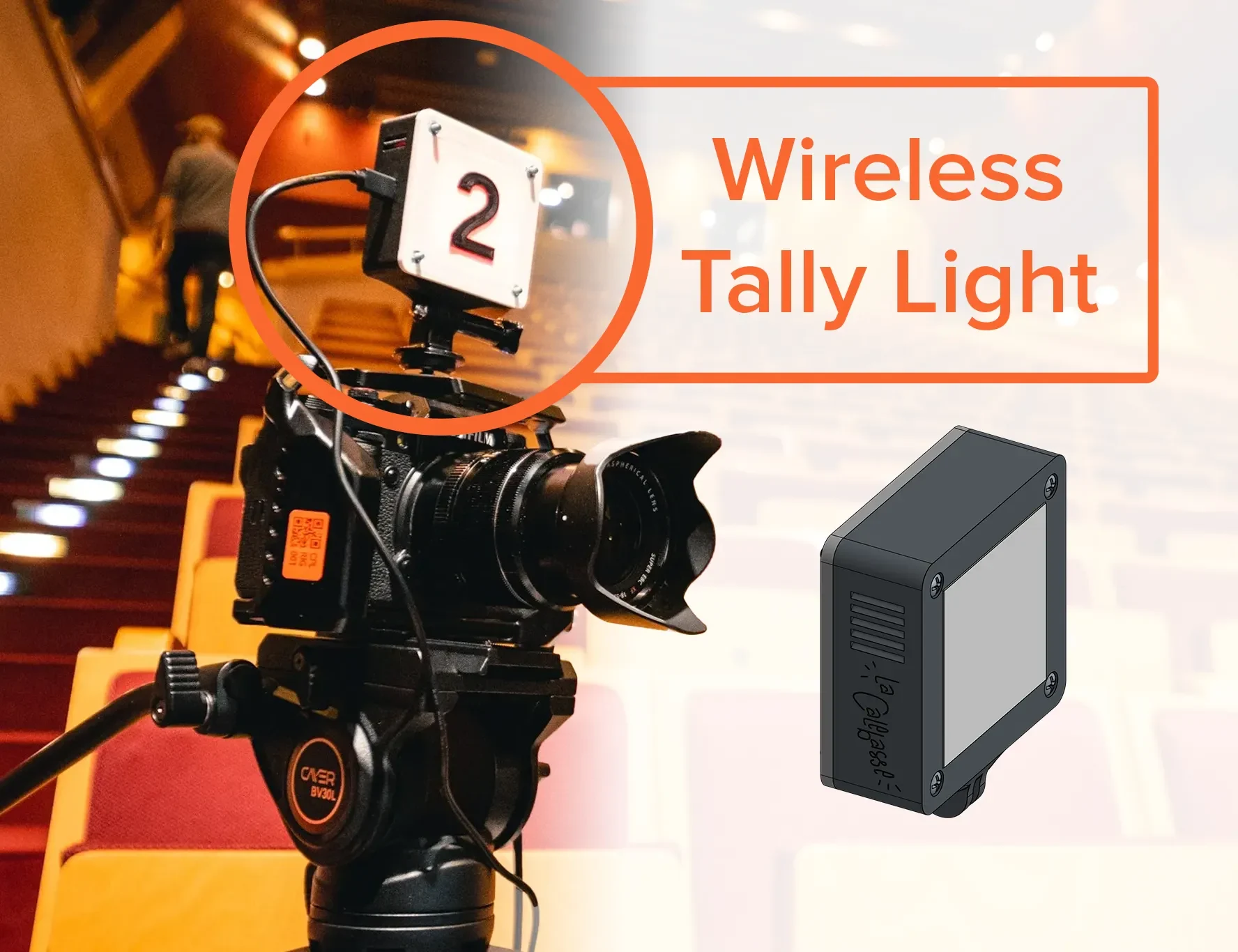

Это модель светового индикатора, разработанная мной, цель заключалась в том, чтобы дать каждому оператору камеры указание, находится ли он в эфире или находится в режиме предварительного просмотра в диспетчерской.

Это проект, который я сделал для своей видеопроизводственной ассоциации «La Calebasse», отсюда и гравюра.

Программное обеспечение основано на проекте с открытым исходным кодом https://wifi-tally.github.io/.

Что вам нужно:

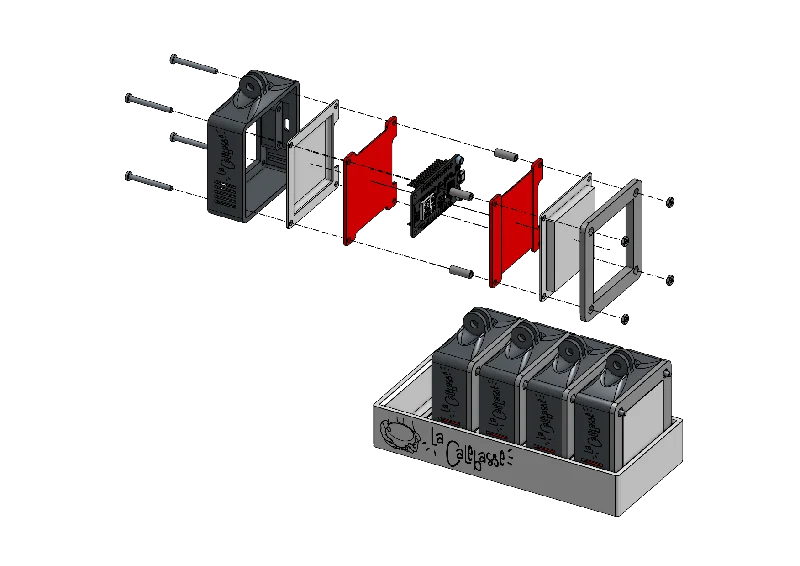

3D-печать:
1 х «1-Front_Case»
1 х «7-Back_case»
1 x «12-светодиодная 3D-печатная спинка»
1 x «11-светодиодный рассеиватель, напечатанный на 3D-принтере»
2 х «4-Led_sheet»
2 х «проставки ESP»
4 x «Внутренние зажимные проставки»
Купить отдельно:
4 х М3х30
4 гайки M3
1 GO-Pro для крепления к холодной обуви (мы нашли упаковку из 5 штук за 20$)

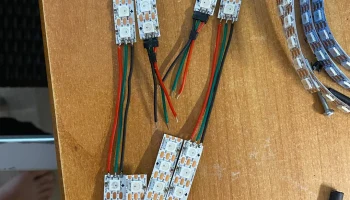

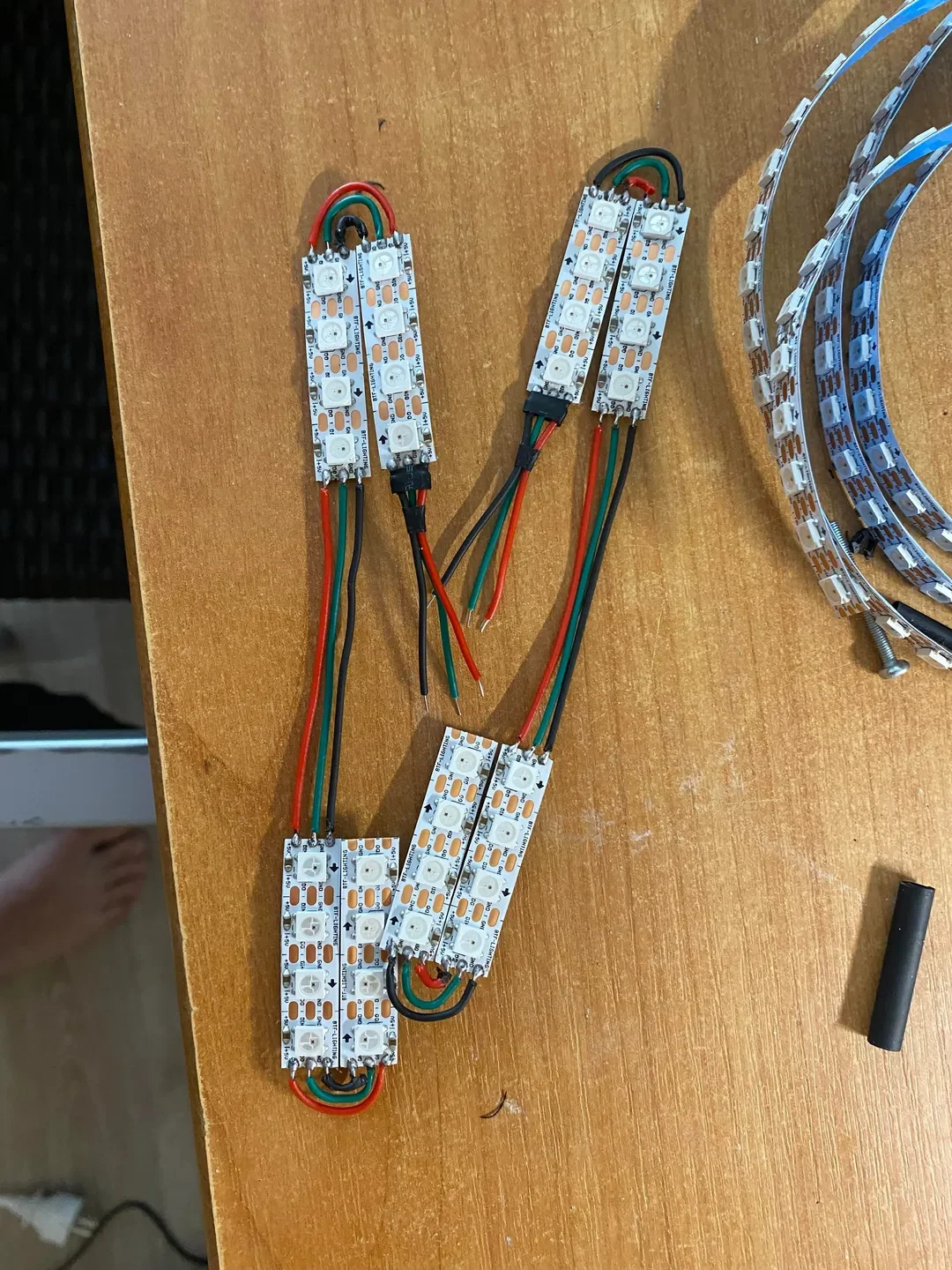

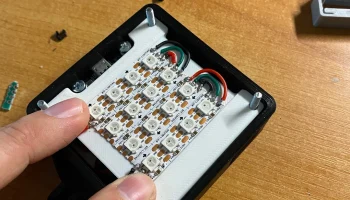

Светодиодная лента 8 x 4 белого цвета WS2812B с яркостью 100 светодиодов/метр

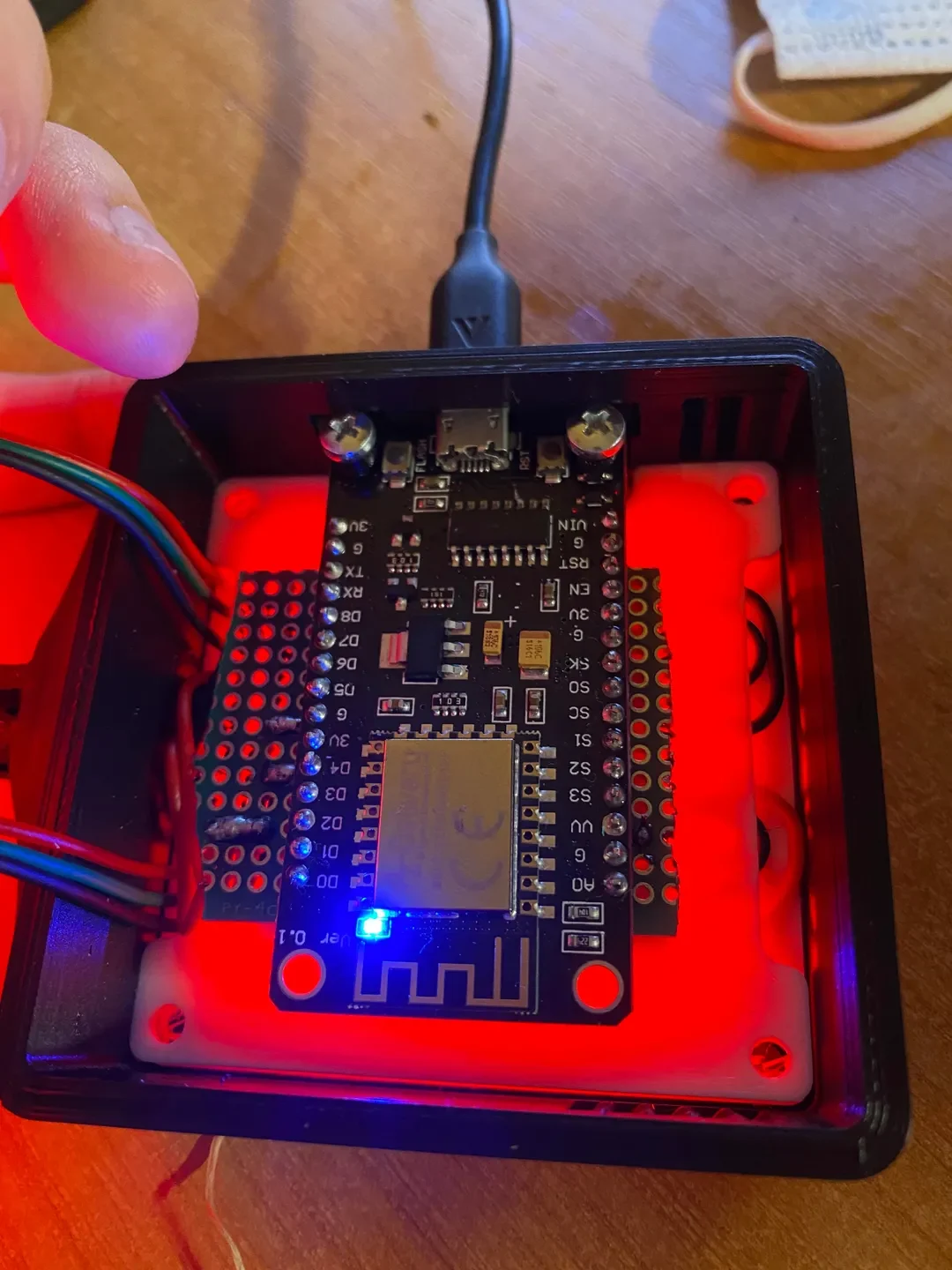

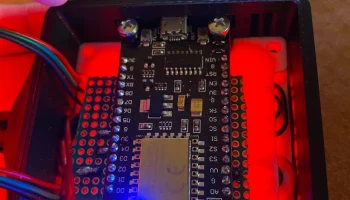

1 х NodeMCU ESP8266 MicroUSB

Вам также понадобится Wi-Fi-модем с запущенным экземпляром Vtally Hub (см. ссылку выше). Например, вы можете использовать Raspberry Pi, подключенный через RJ45 к модему Wi-Fi, который также подключен к коммутатору Black Magic.

Вы можете построить столько индикаторов, сколько захотите, и подключить их к одному Wi-Fi. Вы также можете подключить телефон и использовать его в качестве светового индикатора.

Согласно странице GitHub, вот совместимый переключатель:

Blackmagic Design АТЕМ
ОБС Студия
Roland V-8HD, Roland V-60HD и, возможно, другие.
vMix

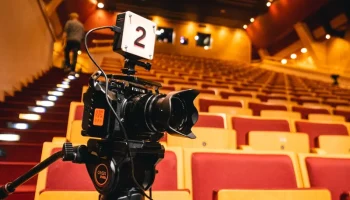

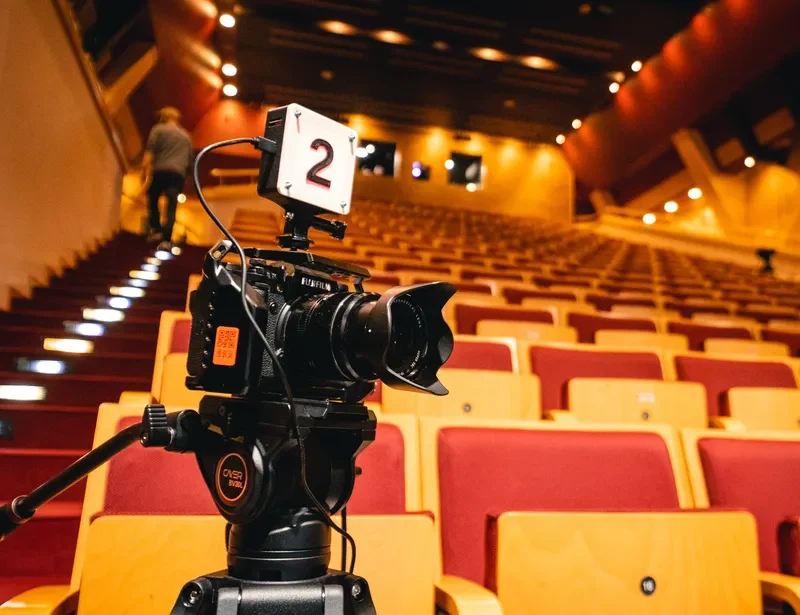

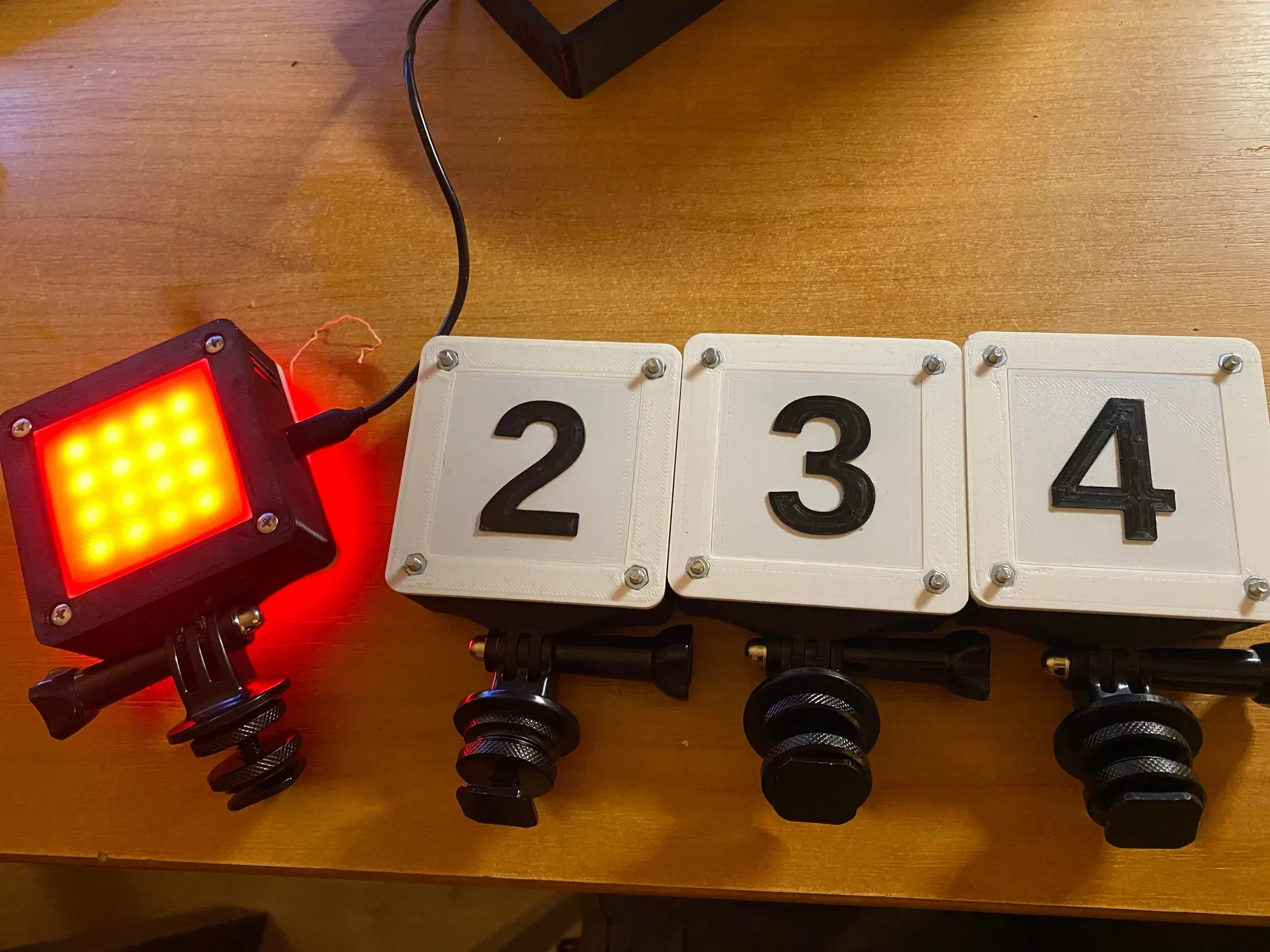

Эта модель построена на основе модуля ESP8266, предназначенного для вертикальной установки на холодный башмак. Я решил не печатать на 3D-принтере крепление для холодной обуви, потому что оно было бы слишком хрупким, чтобы выдержать любые удары. Вот почему я предпочитаю использовать крепление в стиле Go-Pro и готовое металлическое крепление GO-Pro вместо крепления на холодную обувь.

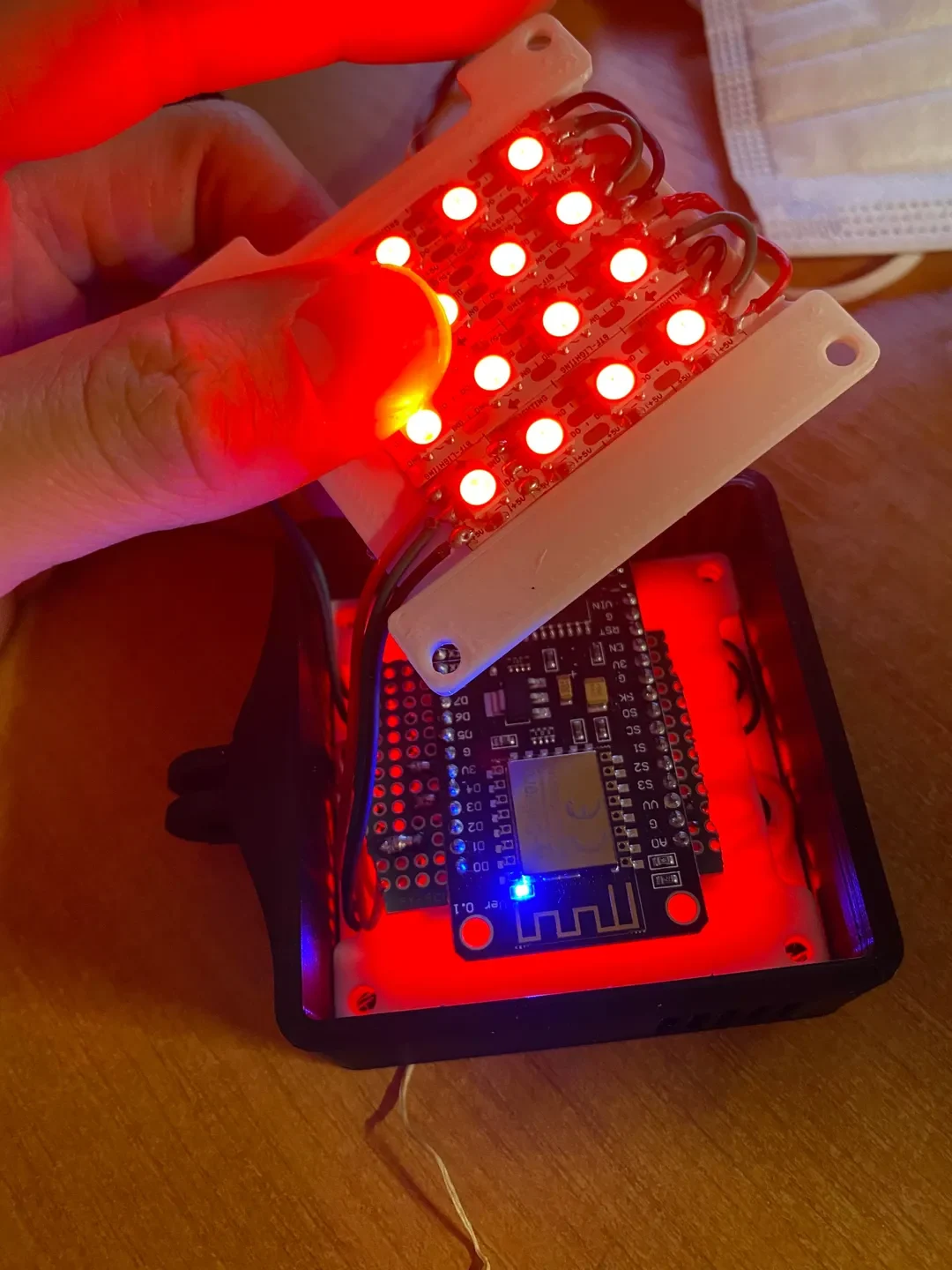

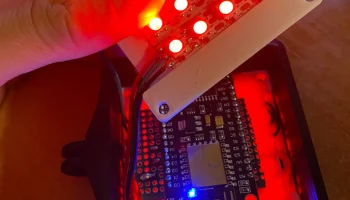

Эта конструкция не включает в себя какой-либо вариант внутренней батареи, поскольку мы посчитали, что источник питания USB гораздо надежнее и его легче найти в сфере видеопроизводства. Чтобы обеспечить как можно больший ток на светодиодной ленте, мы использовали распиновку VIN наших модулей ESP, которая напрямую подключается к выходу 5 В разъема micro USB.

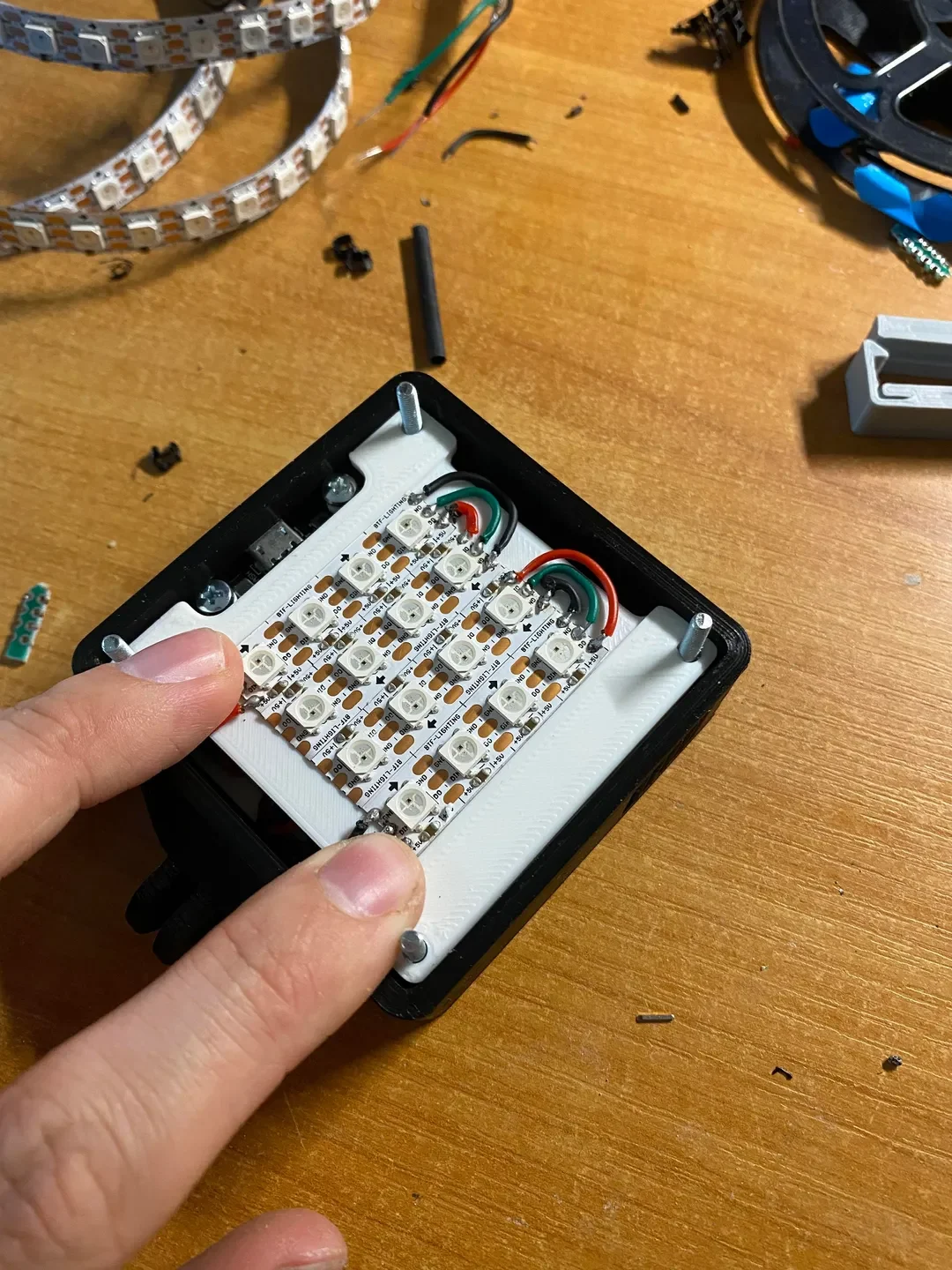

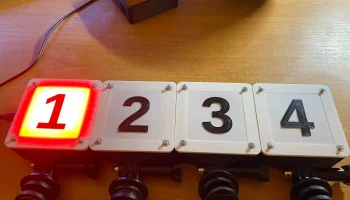

Светодиоды рассеиваются с помощью 3D-печатной крышки белого цвета. Я использовал матовый белый цвет с функцией глажки Cura, позволяющей сгладить дефекты.

Не стесняйтесь задавать вопросы, если что-то не понятно!
