От одного шланга к двухшланговому кондиционеру DIY Airwel..

❄ Повышение эффективности портативного кондиционера с одним шлангом — улучшение до 30 %!

Я решил поделиться своим опытом на случай, если другие столкнутся с подобными проблемами. У меня есть портативный кондиционер Airwell MFH012-C41 (тот же принцип применим и к моделям Midea, Trotec и Comfee). Это одношланговая система, то есть она использует воздух из помещения для охлаждения конденсатора, а затем выдувает горячий воздух наружу через один шланг.
Проблема в том, что это создает отрицательное давление в помещении, которое втягивает теплый наружный воздух обратно через трещины и щели, по сути сводя на нет охлаждающий эффект.

Что я сделал?

По сути, я переоборудовал ее в двухшланговую систему.

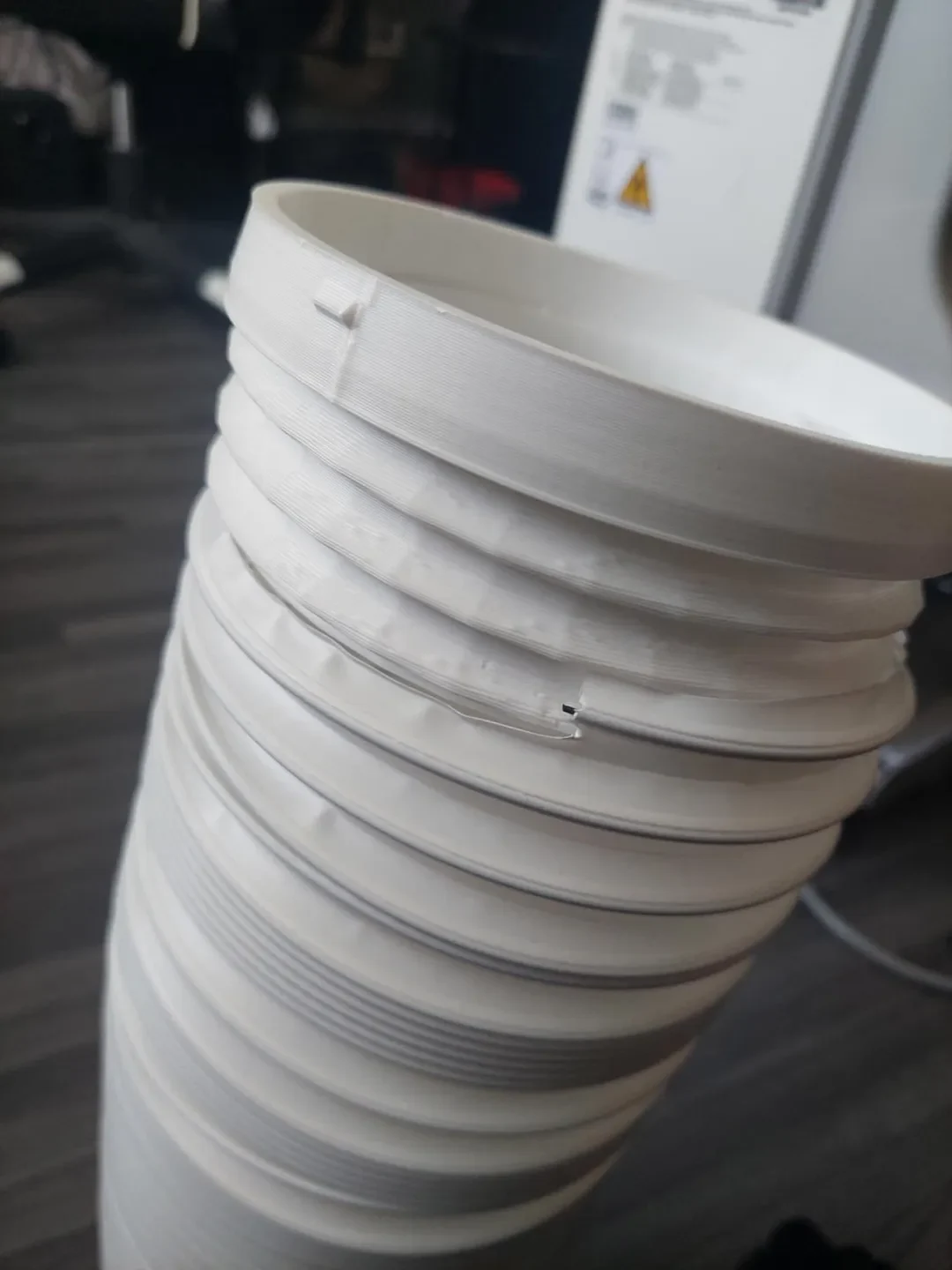

Оригинальный выхлопной шланг остался на месте, но я спроектировал для него совершенно новый выход. Оба конца шланга теперь имеют ��ыстроразъемные соединения, поэтому его можно легко снять или переместить.

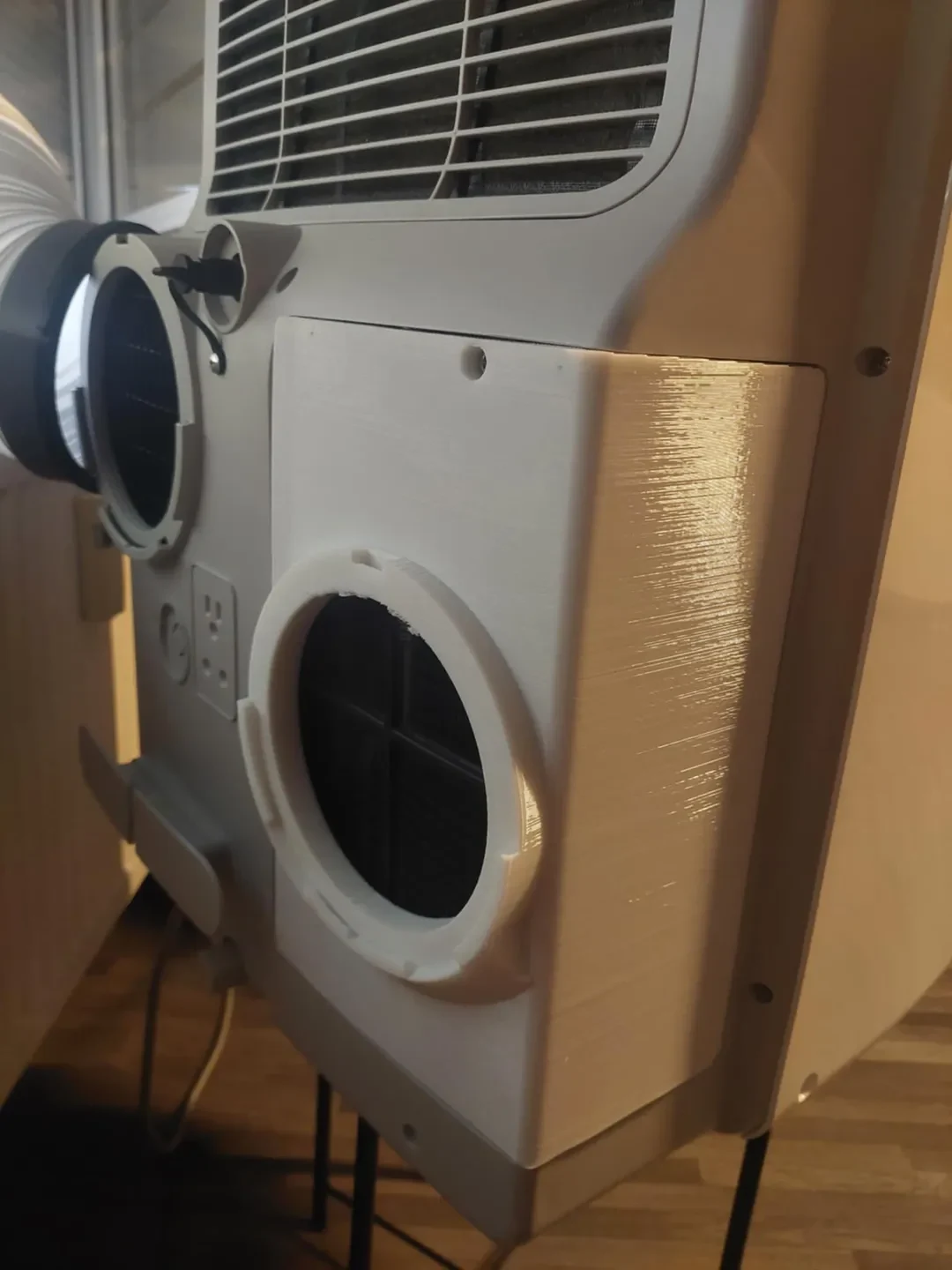

Еще я сделал отдельный впускной шланг, который подводит наружный воздух непосредственно к конденсатору. Таким образом, устройство больше не вытягивает воздух из комнаты — и уже одно это имеет огромное значение.

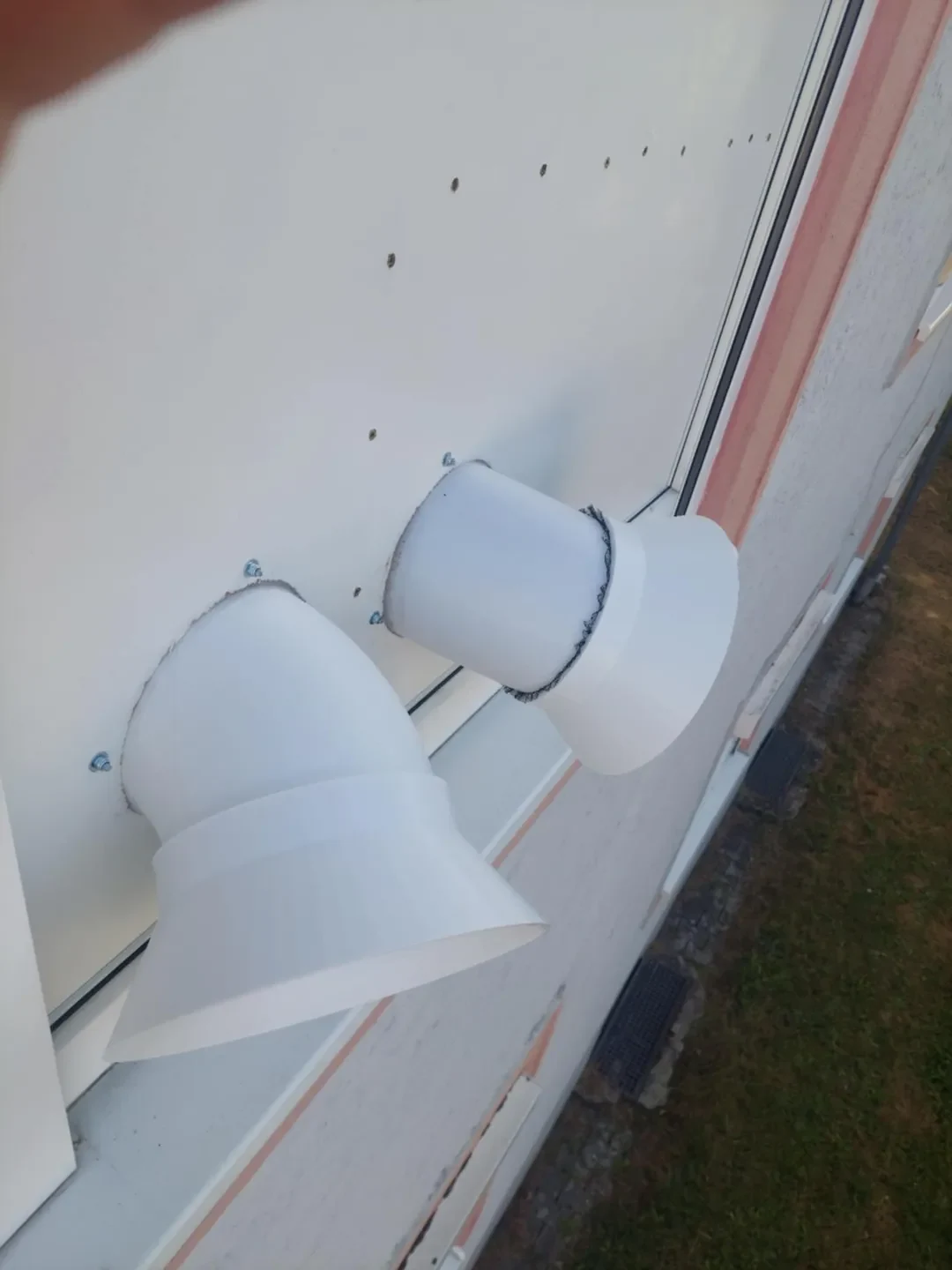

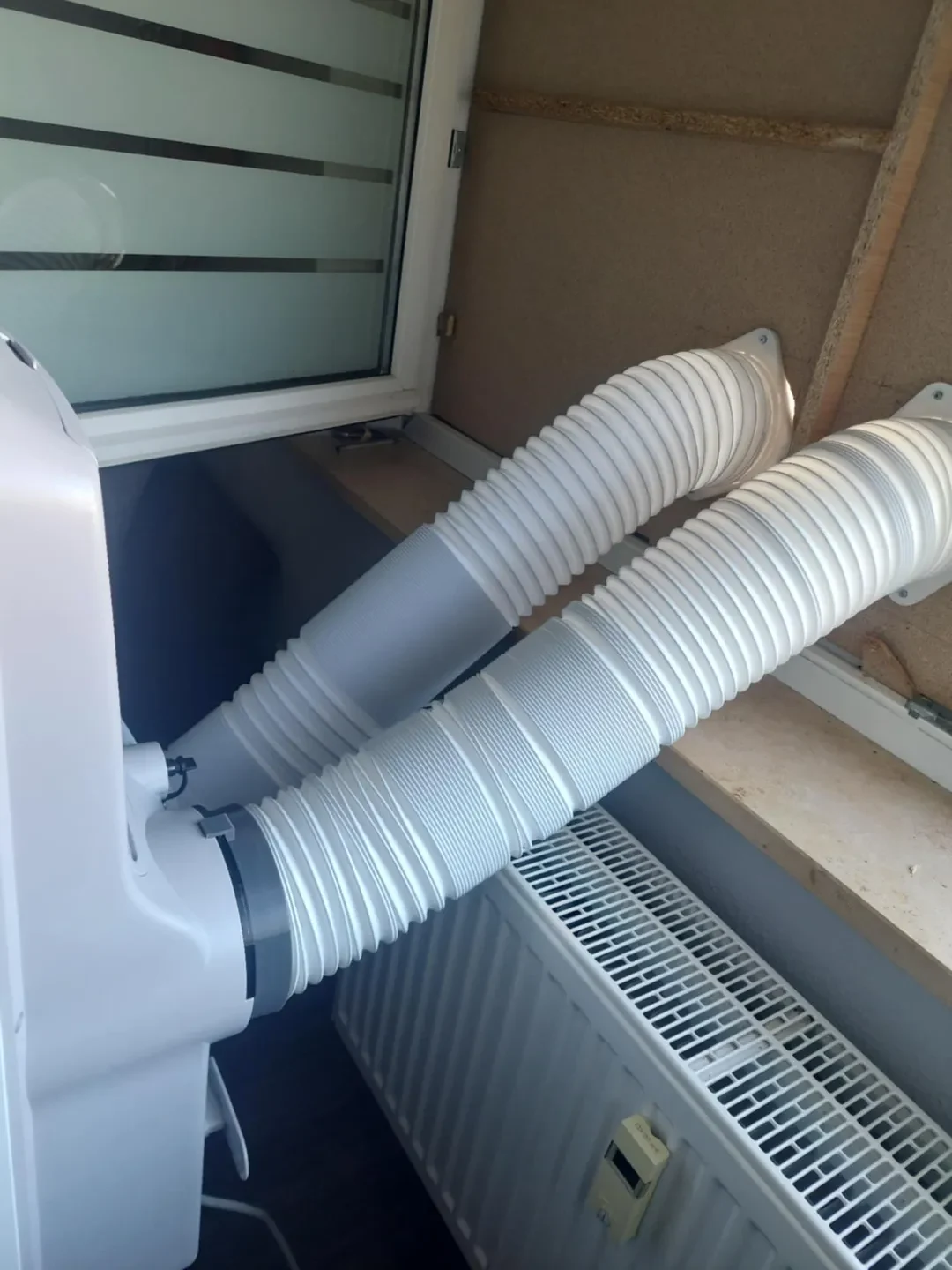

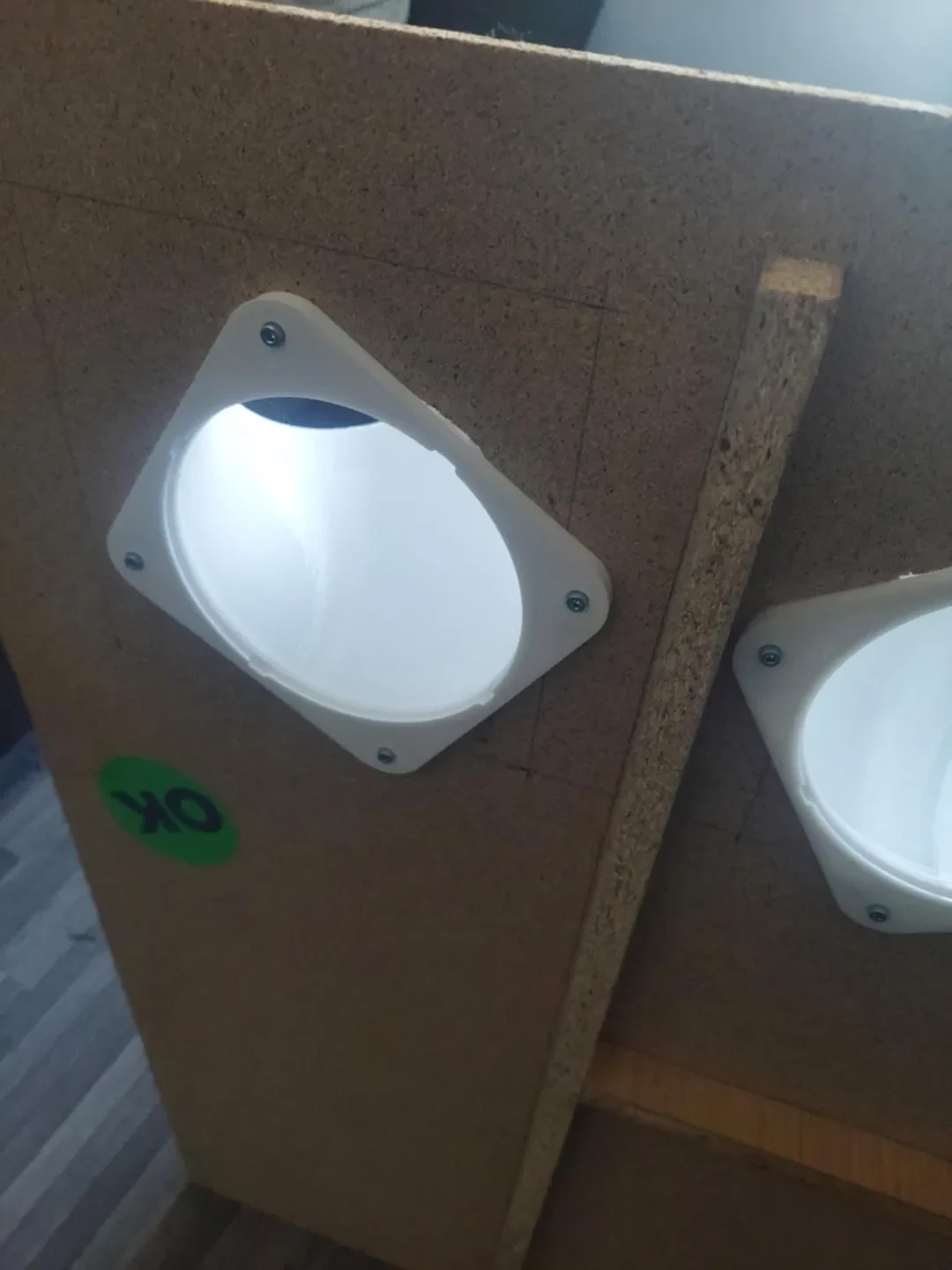

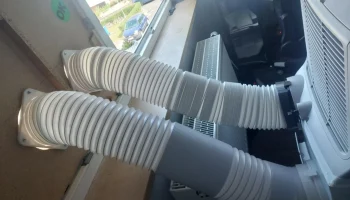

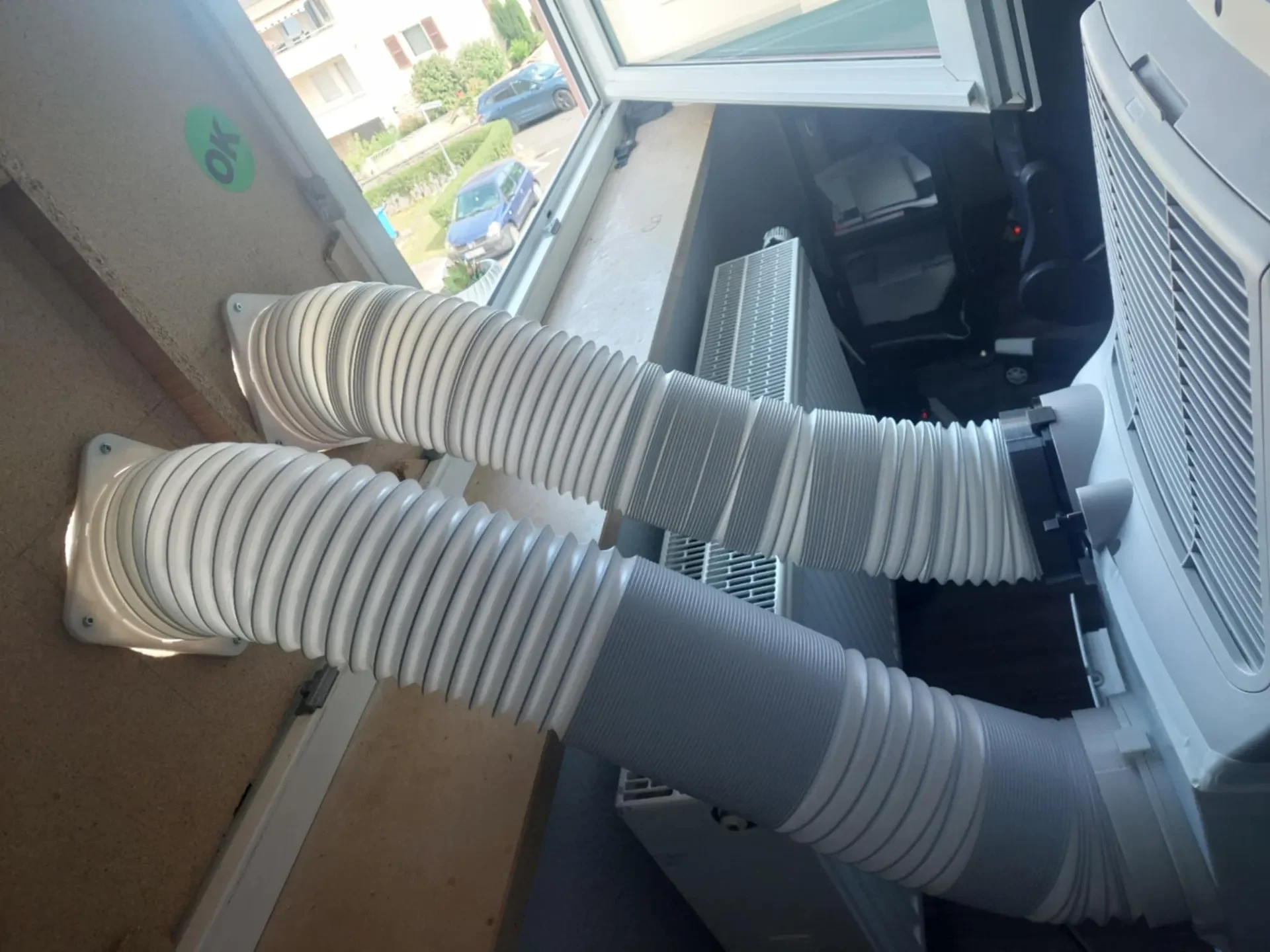

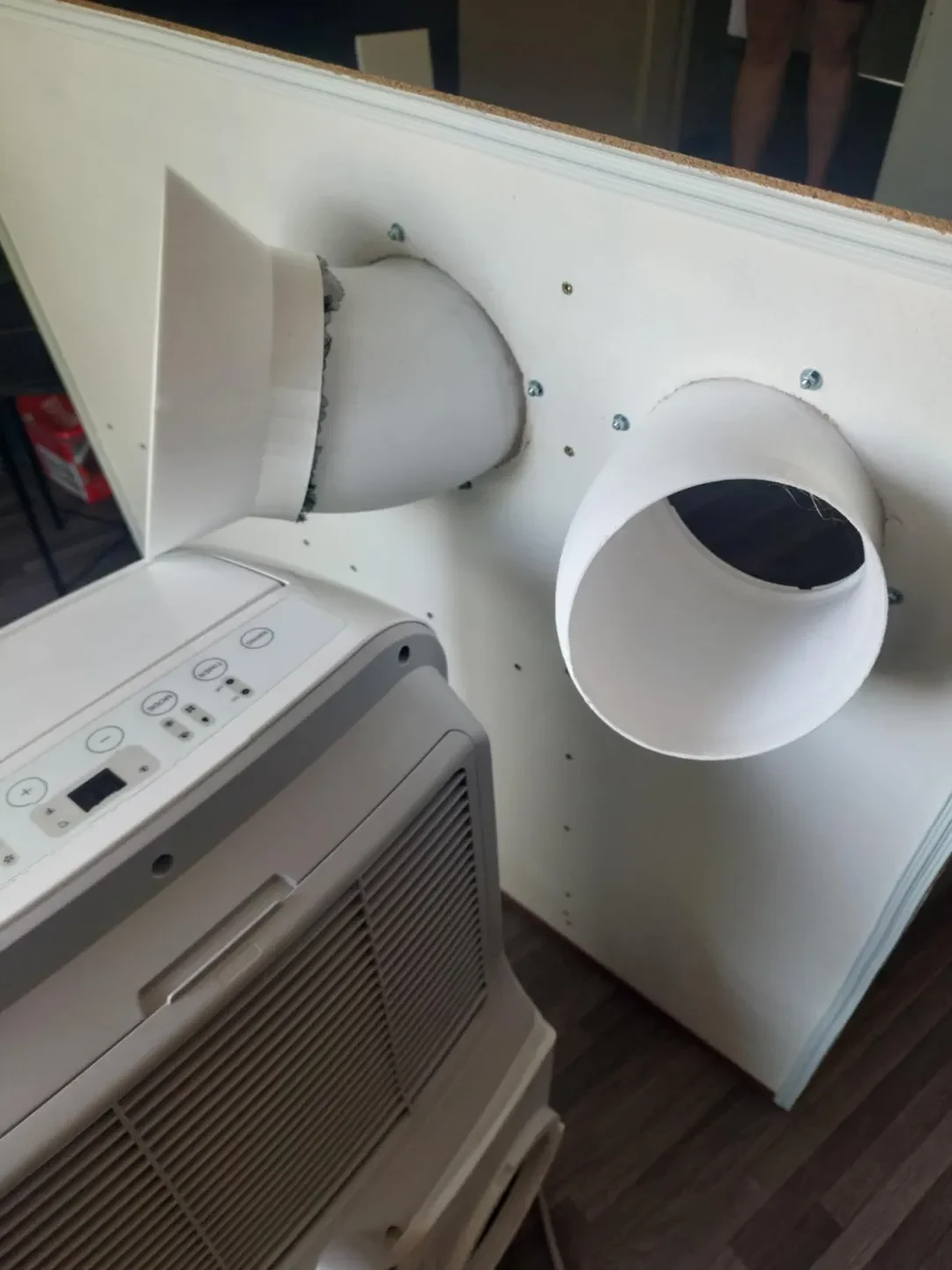

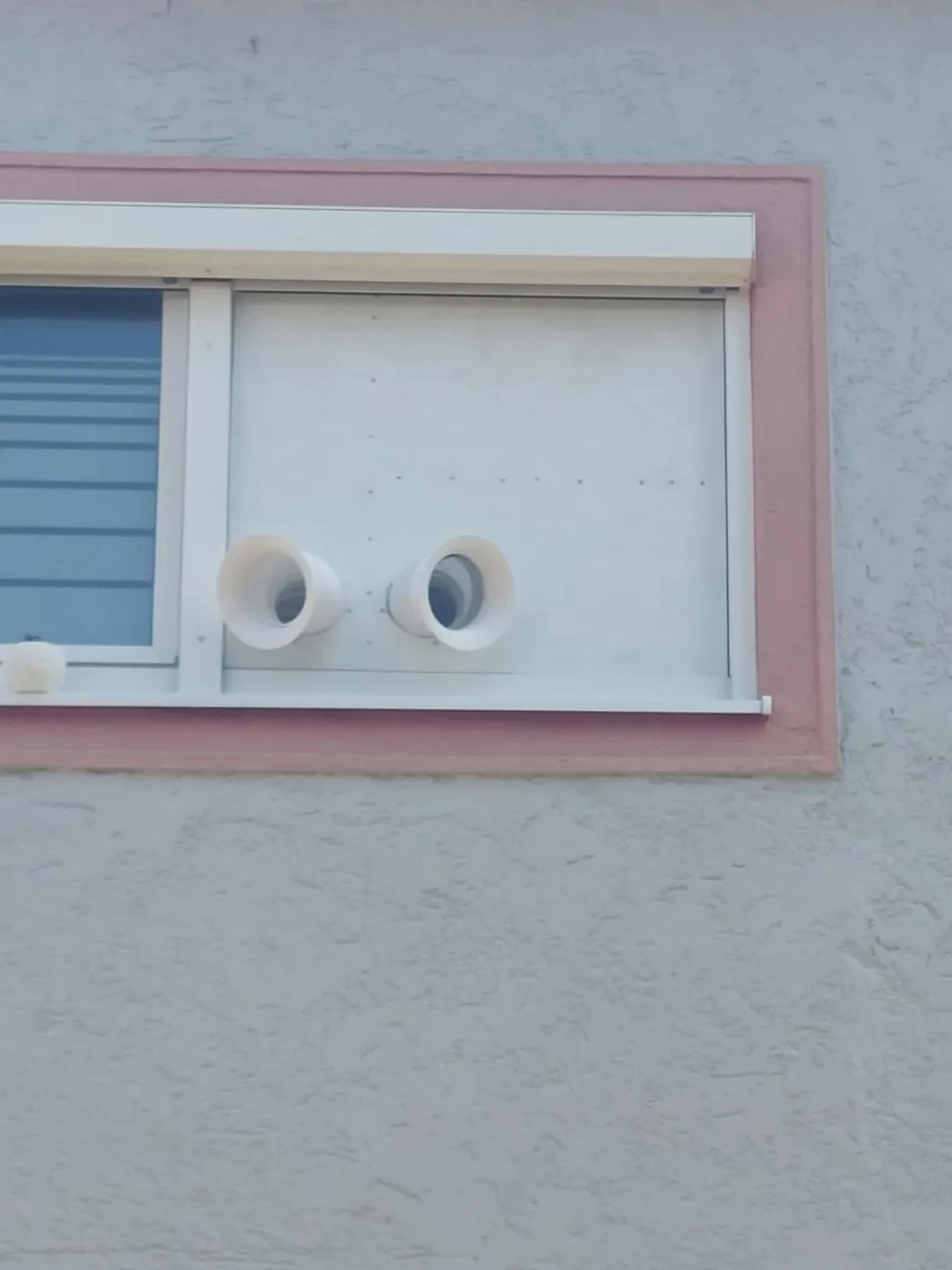

Я удлинил оба шланга, чтобы они не прилегали к окну. Они проходят через панель из прессованного дерева толщиной 1 мм, закрепленную в с��ене, с отверстиями для шлангов на расстоянии 30 см друг от друга, наклоненными под углом 45° наружу и немного вниз. Это предотвращает смешивание впуска и выпуска, а также обеспечивает некоторую защиту от дождя.

Какие были результаты?

Я установил комнатную температуру на 24°C, а кондиционер работал около 8 часов в день. Имейте в виду, что здание практически не утеплено (только оштукатуренные стены со стандартными стеклопаке��ами).

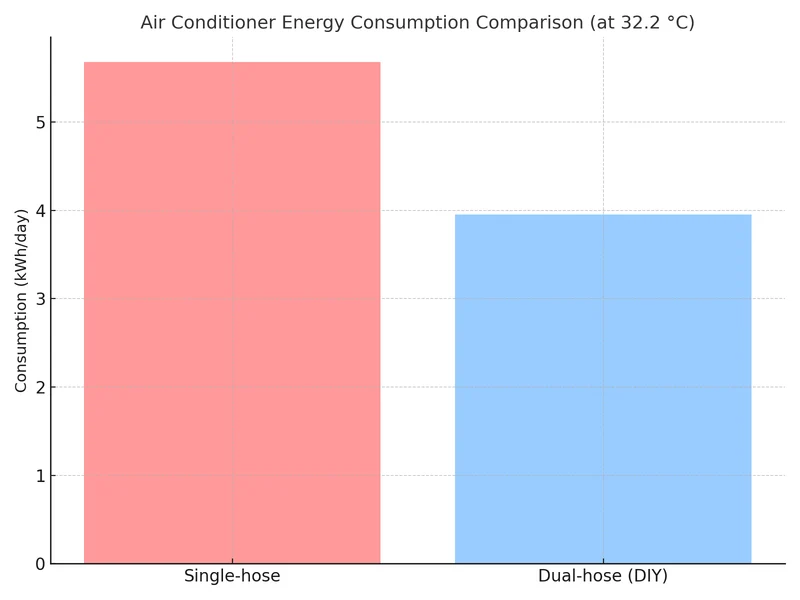

Сравнение энергопотребления (при максимальной температуре наружного воздуха 32°C):

При оригинальной установке с одним шлангом:
➤ 5,68 кВтч/день (в среднем за 5 дней)

С модом с двумя шлангами, сделанным своими руками:
➤ 3,91 кВтч/день (измерено за 1 день)

Хотя показатель с двойным шлангом основан всего на одном дне, он уже показывает улучшение примерно на 30%, а охлаждение стало заметно лучше.

Субъективные впечатления:

Охлаждение явно более эффективное и равномерное. Теплый воздух больше не засасывается обратно в комнату, кондиционеру не приходится работать так интенсивно, а прохладный воздух становится более ощутимым.

Планировка комнаты:

Гостиная: 4,5х4 м.

Прихожая: 1,4×4 м

Спальня: 4,5х3 м.
Комнаты расположены в форме буквы П: гостиная → 90° налево переходит в коридор → ещё 90° налево в спальню.
Двери кухни и ванной остаются закрытыми. Я использую вентилятор для циркуляции воздуха между комнатами, и даже сейчас распределение температуры намного лучше.

Использованные/отредактированные мо��ели:
https://www.thingiverse.com/thing:6091414
https://makerworld.com/en/models/1333844-150mm-5-9-inch-air-conditioner-hose-twist-lock#profileId-1372749
https://www.thingiverse.com/thing:4919408
https://www.thingiverse.com/thing:7067319
