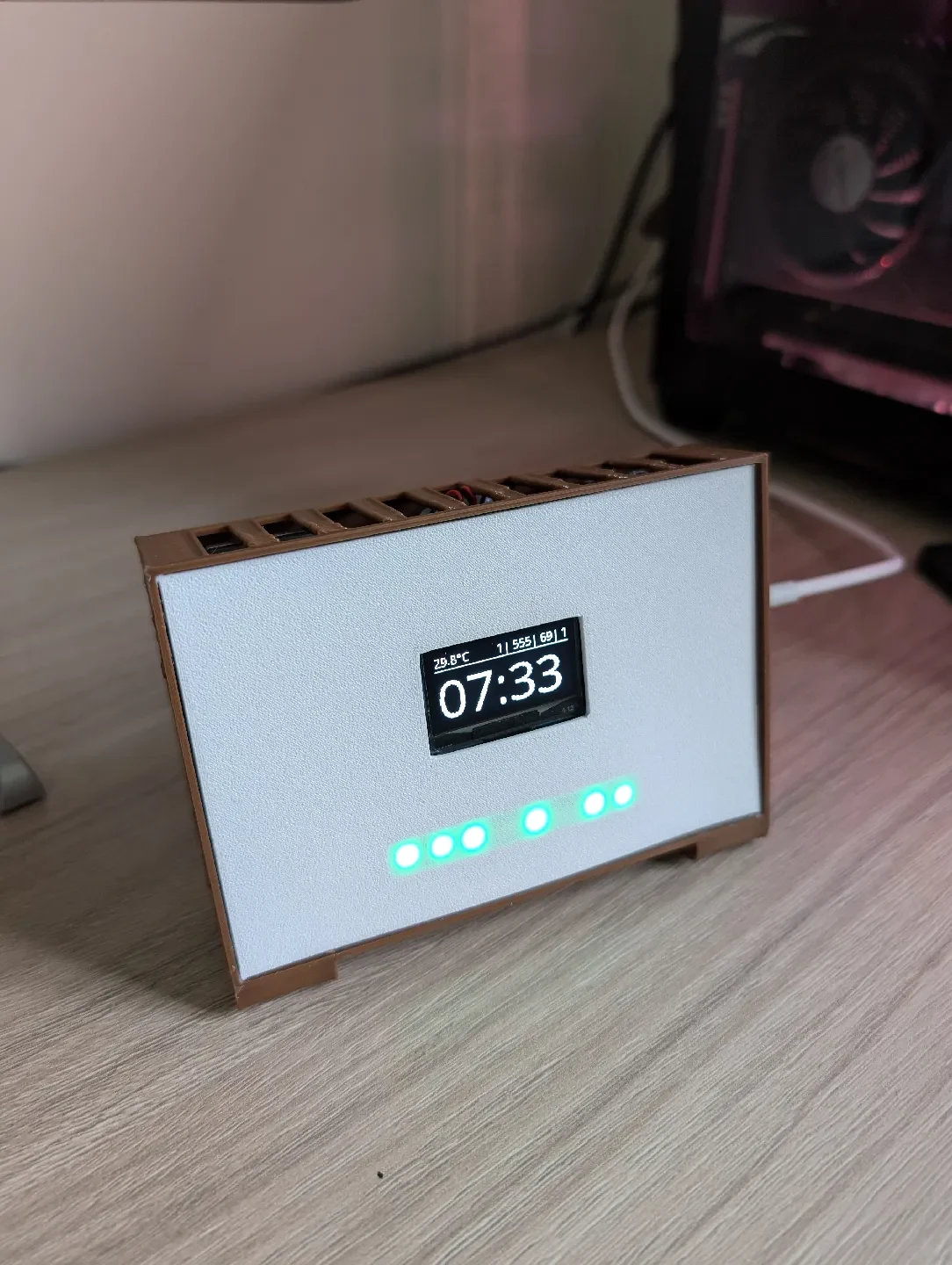

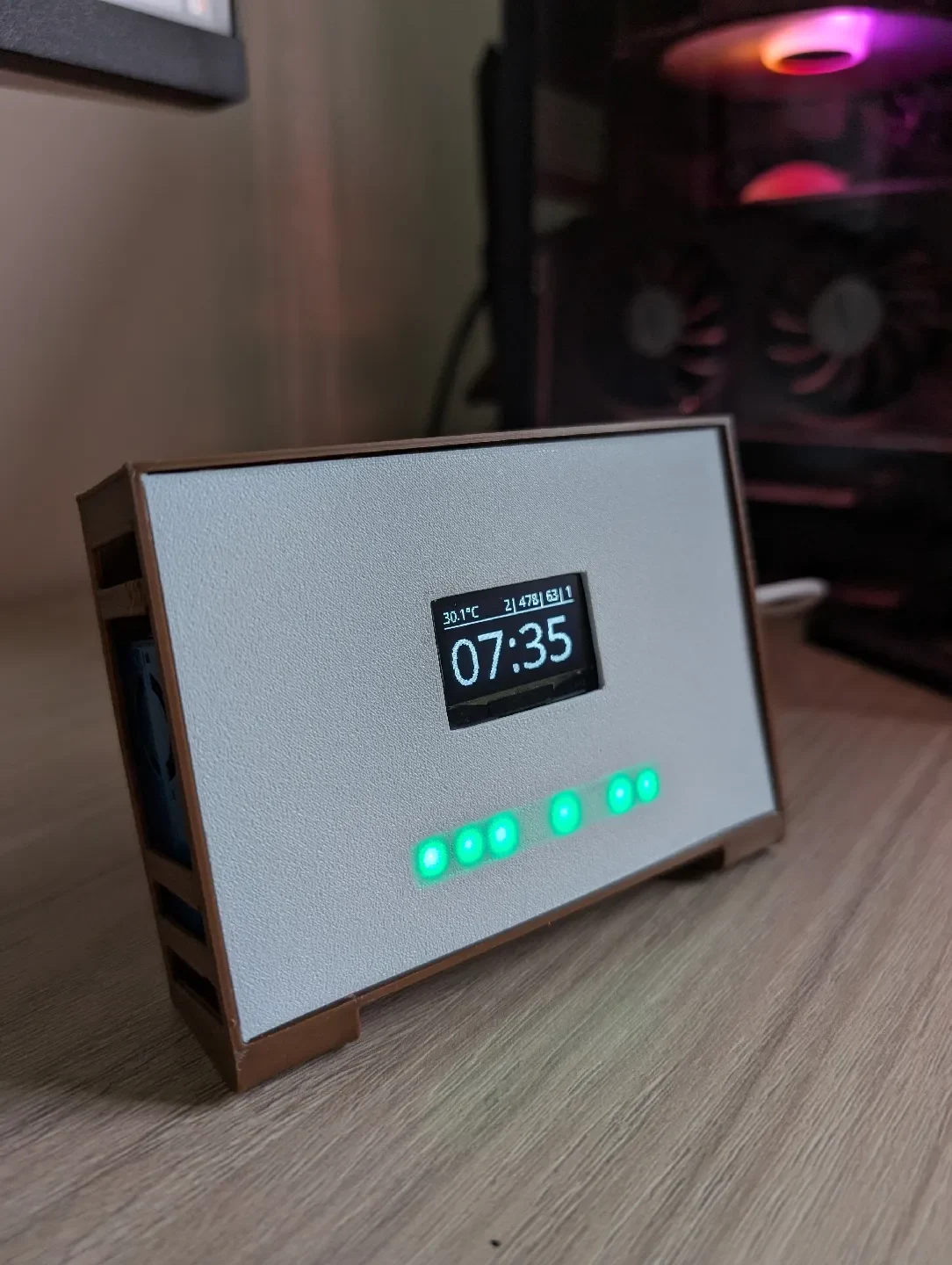

Настольный датчик качества воздуха своими руками........

Компоненты в основном основаны на AirGradient DIY V4, но включают в себя больший OLED-экран, который можно использовать как часы, и 8-битный светодиод WS2812, который меняет цвет в зависимости от различных показателей качества воздуха.

Список деталей

D1 МИНИ ESP32 (3,95 евро)
1,3-дюймовый OLED-дисплей (2,65 евро)
Датчик CO2 Senseair S8 (29,64 евро)
PMS5003 Датчик частиц/пыли (16,79 евро) n
Датчик SGP41 (tVOC/NOX) (15,67 евро)
Датчик SHT31-D (температура/влажность) (3,17 евро)
WS2812B 8-битный светодиод (0,85 евро)
Протоплата 8x12 (1,44 евро)
4 винта M3x5x7

Сборка

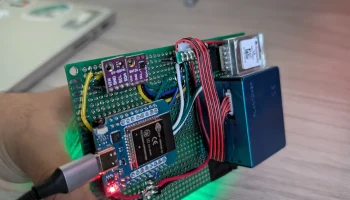

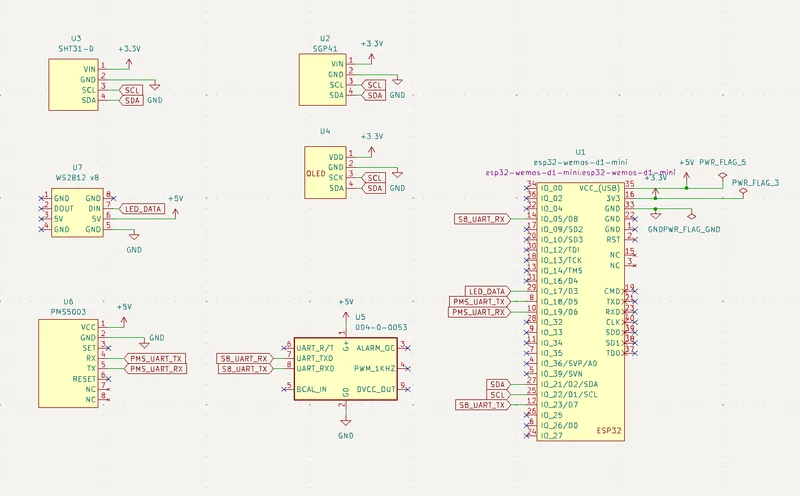

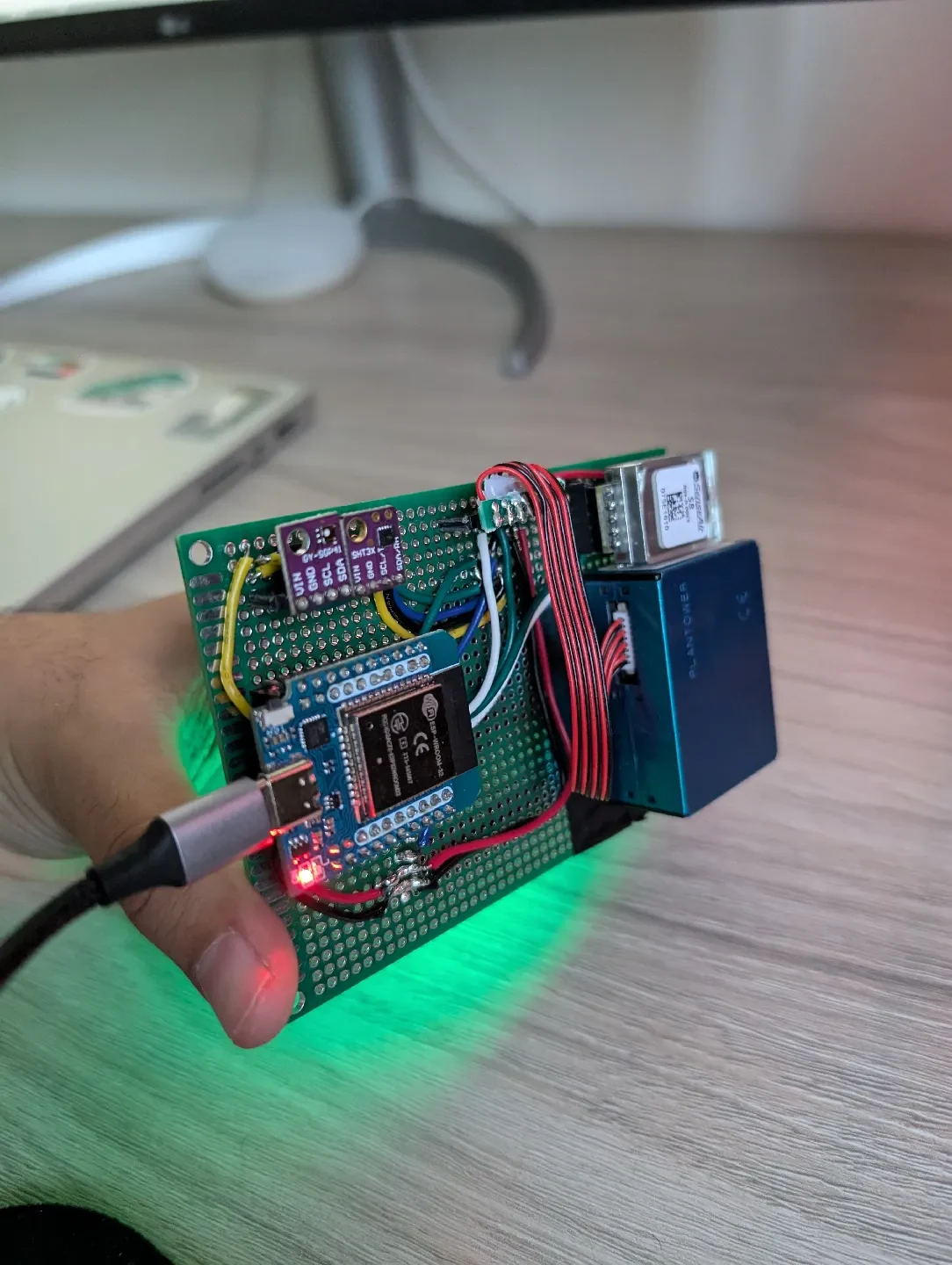

Сама сборка макетной платы требует пайки, в качестве ориентира для размещения и схемы разводки можно использовать прилагаемые фотографии.

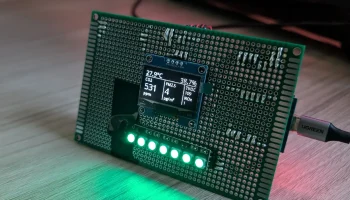

Наиболее важно расположение OLED-дисплея и светодиодов, поскольку они имеют соответствующие вырезы/пазы на лицевой панели.
Программное обеспечение основано на esphome (справочный файл конфигурации).
Используйте винты M3, чтобы прикрепить лицевую панель к прототипу печатной платы.
Сам корпус плотно прилегает к лицевой панели (для установки лицевой панели может потребоваться подпиливание углов)

Используемые нити: eSun PLA+ Cold White, eSun PLA+ Brown.

Примечание. Это прототипная версия. Чтобы улучшить печать, необходимо внести некоторые небольшие изменения. Небольшие зазоры с правой стороны были немного хрупкими и печатались некачественно, но их легко исправить, а для резьбовых отверстий можно использовать дополнительный допуск 0,1 мм.

PS Ссылки выше являются партнерскими, это те же компоненты, которые я заказал для себя. Используя эти ссылки, я получаю очень небольшой процент, который помогает мне делать больше таких проектов.
