СДЕЛАЙТЕ САМ — ГЕНЕРАТОР ОЗОНА!

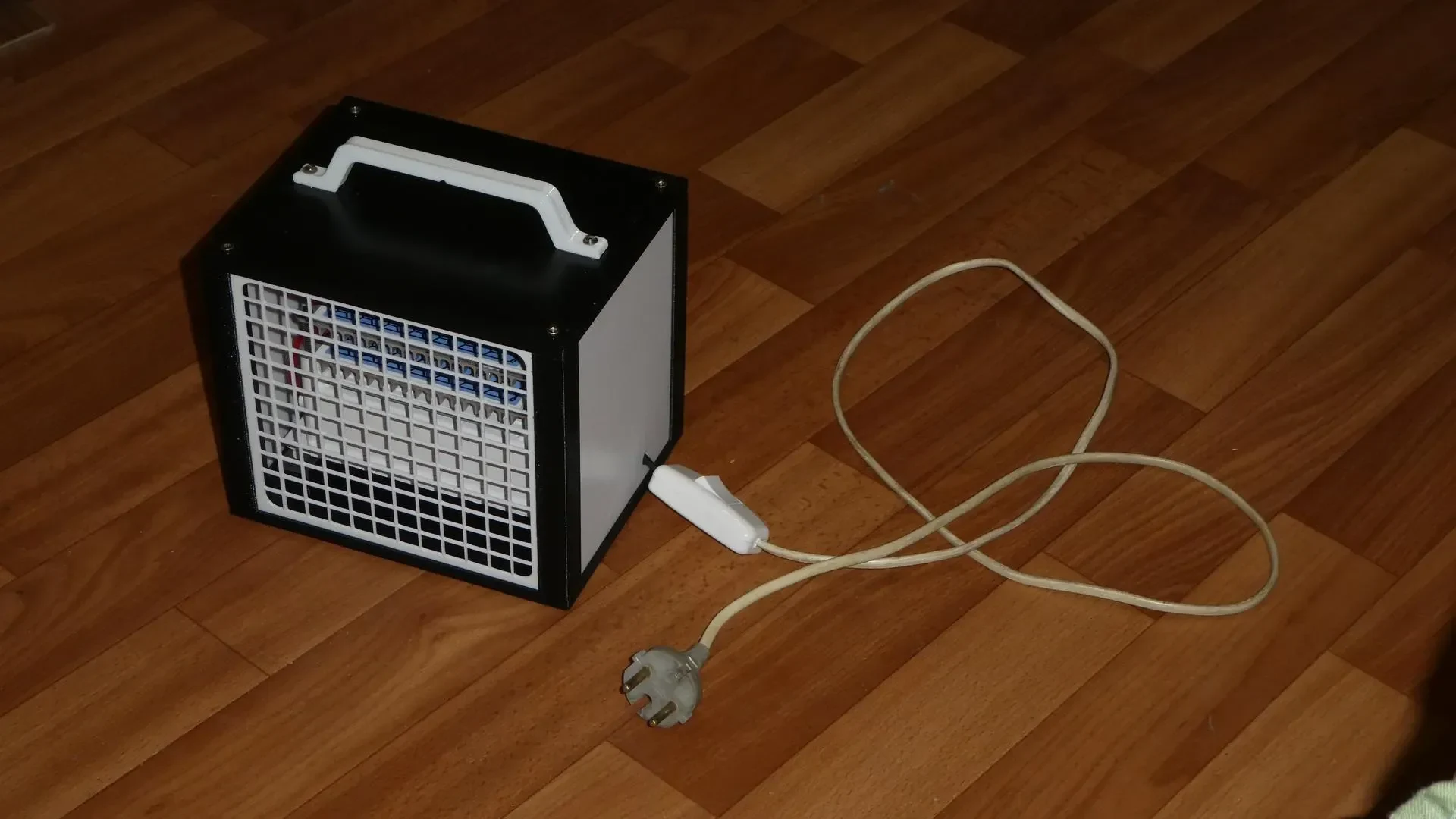

Когда я увидел цены на генераторы озона в сборе, которые варьируются от 35 до 50 долларов, я подумал, что будет гораздо дешевле сделать его самому. Итак, я купил генератор озона (10 г/ч, 220 В) на Aliexpress за 9,50 долларов и получил за него 50% возмещение, потому что при доставке у него сломалось крепежное отверстие (в конце концов я без проблем приклеил его суперклеем). Я также купил вентилятор (110-220 В) за 5 долларов на Aliexpress. Провод с вилкой был взят от какой-то другой старой сломанной вещи. Таким образом, общая стоимость электроники для меня составила всего 9,75 доллара.

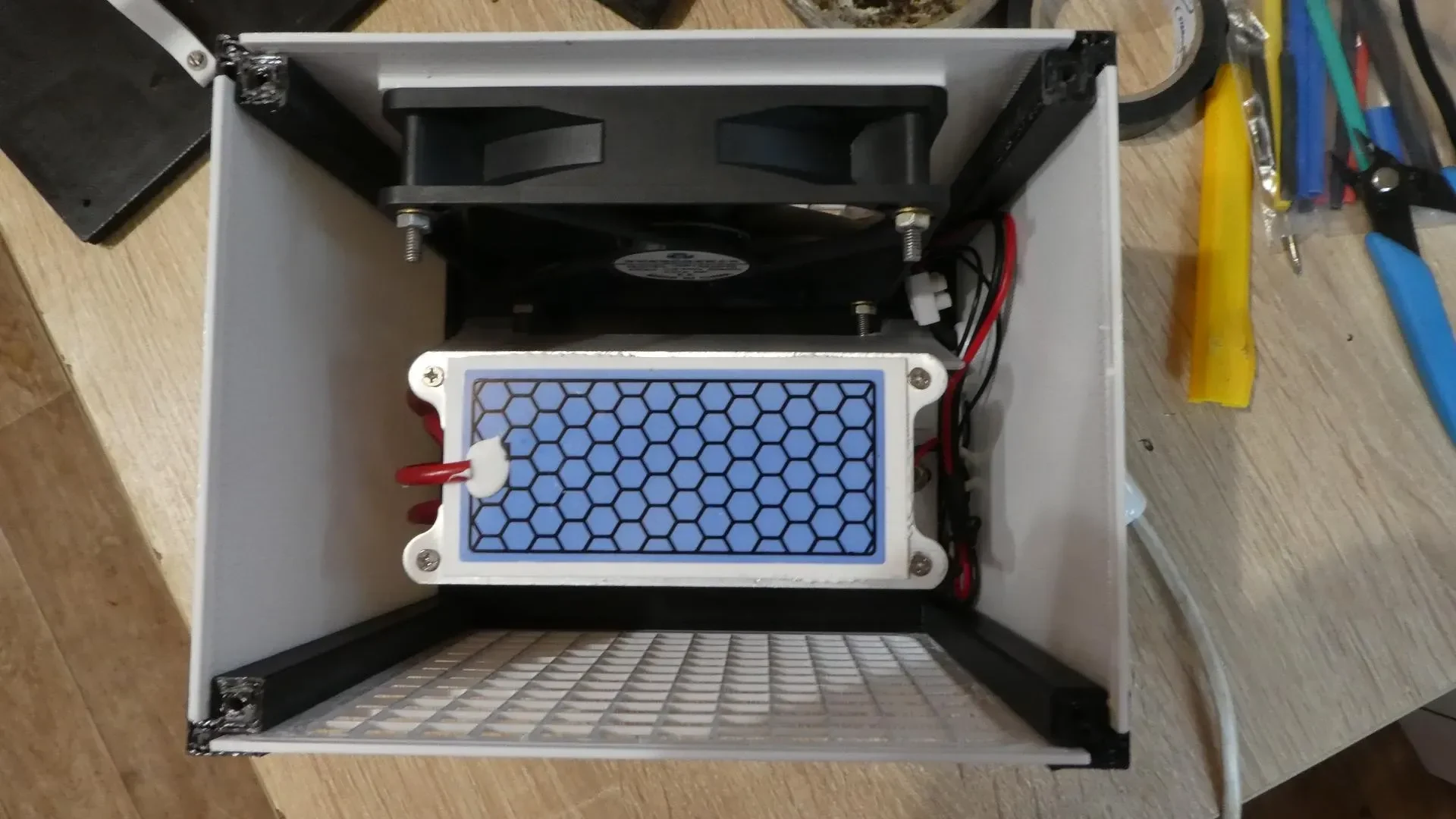

Самым сложным было сделать для него дешевый, но надежный корпус. Я решил сделать все стенки коробки отдельными, потому что в случае отказа при печати дешевле и быстрее будет перепечатать одну вышедшую из строя часть, чем всю коробку целиком. Кроме того, пластины генератора необходимо время от времени чистить, а легкосъемные стенки облегчат этот процесс. На разработку дизайна и печать у меня ушло 3 дня. Итоговый вес всех пластиковых деталей получился 441 грамм — больше, чем я ожидал.

Я использовал PETG, стоимость которого составляет 15 долларов США за кг, поэтому цена пластиковых деталей составляет 6,60 долларов США. Теперь суммируя это с ценой на электронику, мы получаем рабочий генератор озона всего за 9,75$+6,60$=16,35$. Это в два раза дешевле самых дешевых генераторов озона в сборе с Алиэкспресс. И если вы спросите меня, стоит ли делать это, а не покупать готовое устройство, я бы сказал, что, видимо, сэкономленные 18 долларов не покрывают того времени и усилий, которые я потратил на разработку и печать модели, но в любом случае я не жалею, что сделал это сам, потому что это была хорошая практика в 3D-моделировании и хороший опыт в 3D-печати. Это был первый раз, когда я печатал что-то с соплом 1 мм и высотой слоя 0,5 мм, и это было забавно. Я думал, что это будет выглядеть как дерьмо, но на самом деле это выглядит довольно аккуратно, потому что внешние поверхности коробки раньше лежали на кровати и были совершенно плоскими, как если бы коробка была отлита в форму, а не напечатана на 3D-принтере.

Итак, если вы решили сэкономить несколько баксов и сделать генератор озона самостоятельно, то читайте дальше.

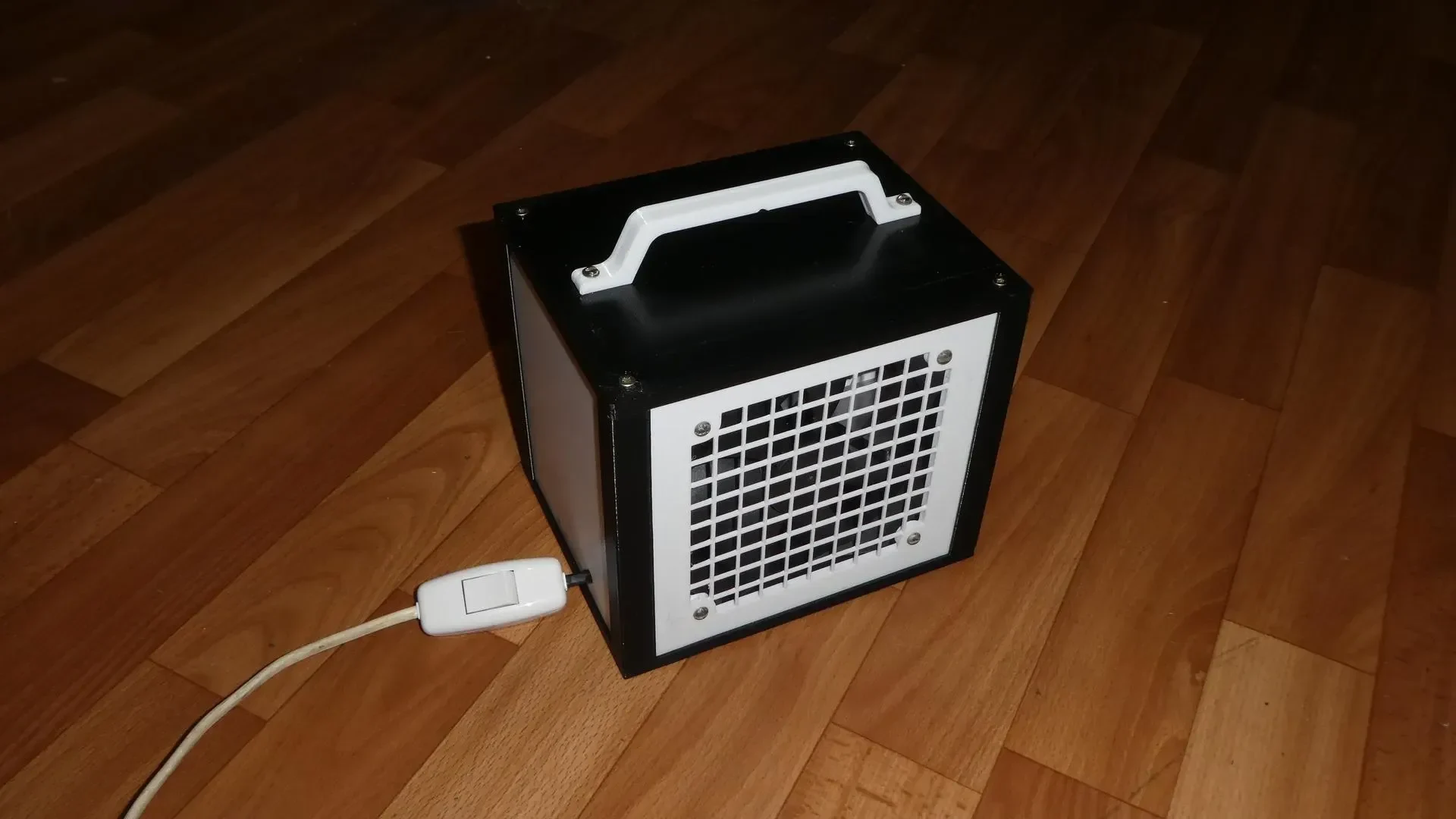

Толщина стенок всего 2 мм — это не сверхпрочно, особенно для передней и задней решеток, поэтому не надейтесь увидеть его целым после того, как сильно бросите или пнете его ногами, но корпус достаточно устойчив для повседневного использования. Основная его цель — предотвратить прикосновение пальцев к лопастям вентилятора и высоковольтным деталям.

Как я уже упоминал, я разработал эту модель для сопла 1 мм и высоты слоя 0,5 мм, потому что, когда я увидел расчетное время печати с соплом 0,4 мм и высотой слоя 0,2, я подумал, что умру до того, как работа будет окончательно завершена. Если у вас нет сопла диаметром 1 мм, вы можете попробовать использовать другое сопло, но перед печатью проверьте предварительный просмотр, чтобы убедиться, что все будет напечатано правильно.

Изначально у меня был другой дизайн сеток:

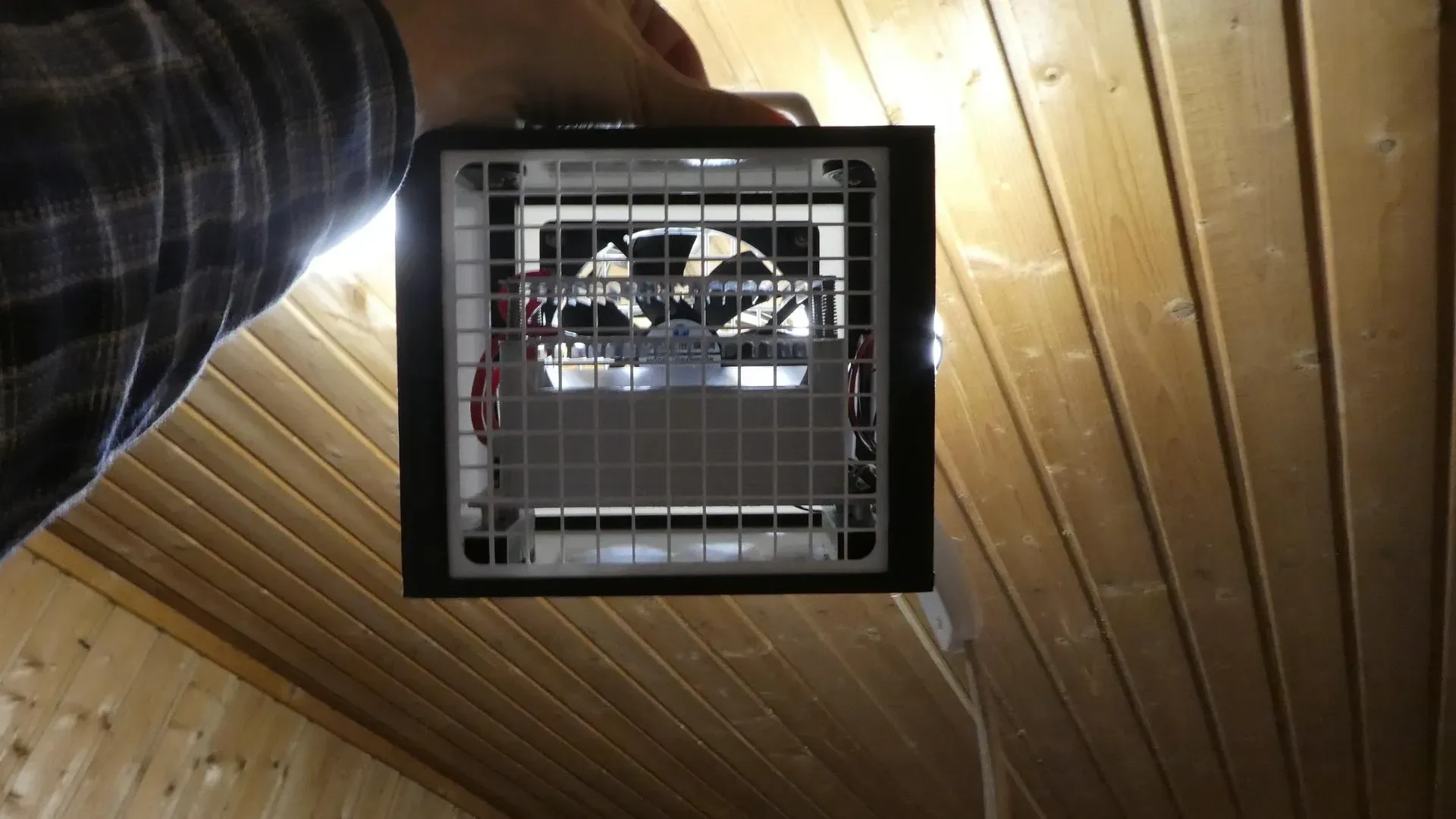

Но ока��алось, что они значительно уменьшают поток воздуха и вентилятор с ними становится довольно громким. Вот почему я решил, что лучшая сетка — это та, в которой как можно меньше пластика, и поэтому я использовал линии толщиной 1 мм с шагом 10 мм. Это самая большая ячейка, которая не позволяет моему мизинцу проникнуть внутрь :) И именно поэтому эти сетки не прочные, но пропускают как можно больше воздуха и не создают лишнего шума.

ПЕ��АТЬ.

Сопло 1 мм, высота слоя 0,5 мм. Я использовал высоту первого слоя 0,32 мм для лучшей адгезии, поэтому фактическая толщина моих стен составляет 1,82 мм вместо 2 мм.

Поскольку все детали имеют хотя бы одну плоскую поверхность, их распечатать не составит труда: просто поверните их в программе для нарезки так, чтобы плоская поверхность была обращена к станине. Поддержка не требуется, но небольшая поддержка нижней части может улучшить точность отверстий, используемых для крепления генератора. Если вы включите поддержку этих отверстий, отрегулируйте ее так, чтобы в конце концов можно было легко вытащить ее из отверстий!

«Крыло» — необязательная деталь (не строго обязательная)
