Корпус датчика AirGradient DIY с модернизированной выдвиж..

Я взял дизайн, предложенный пользователем форума «ttielemans», найденный здесь, и добавил сдвижную крышку ЖК-дисплея, открывающуюся под углом 50 градусов. Этот ЖК-дисплей довольно яркий, если вы используете его в спальне и пытаетесь заснуть, или если вы просто не хотите видеть его все время и т. д. В крышке есть прорезь длиной 12 мм, предназначенная для вырезания и приклеивания куска нити толщиной 1,75 мм, который будет служить как фиксатором для ногтей, так и запирать дверь от выпадения задней прорези. Ласточкин хвост имеет зазоры 0,15 мм.

Я также добавил на задней панели отверстия для крепления магнитов размером 8x3 мм на случай, если вам понадобится разместить его где-нибудь… магнитном. Эти отверстия имеют зазор 0,2 мм.

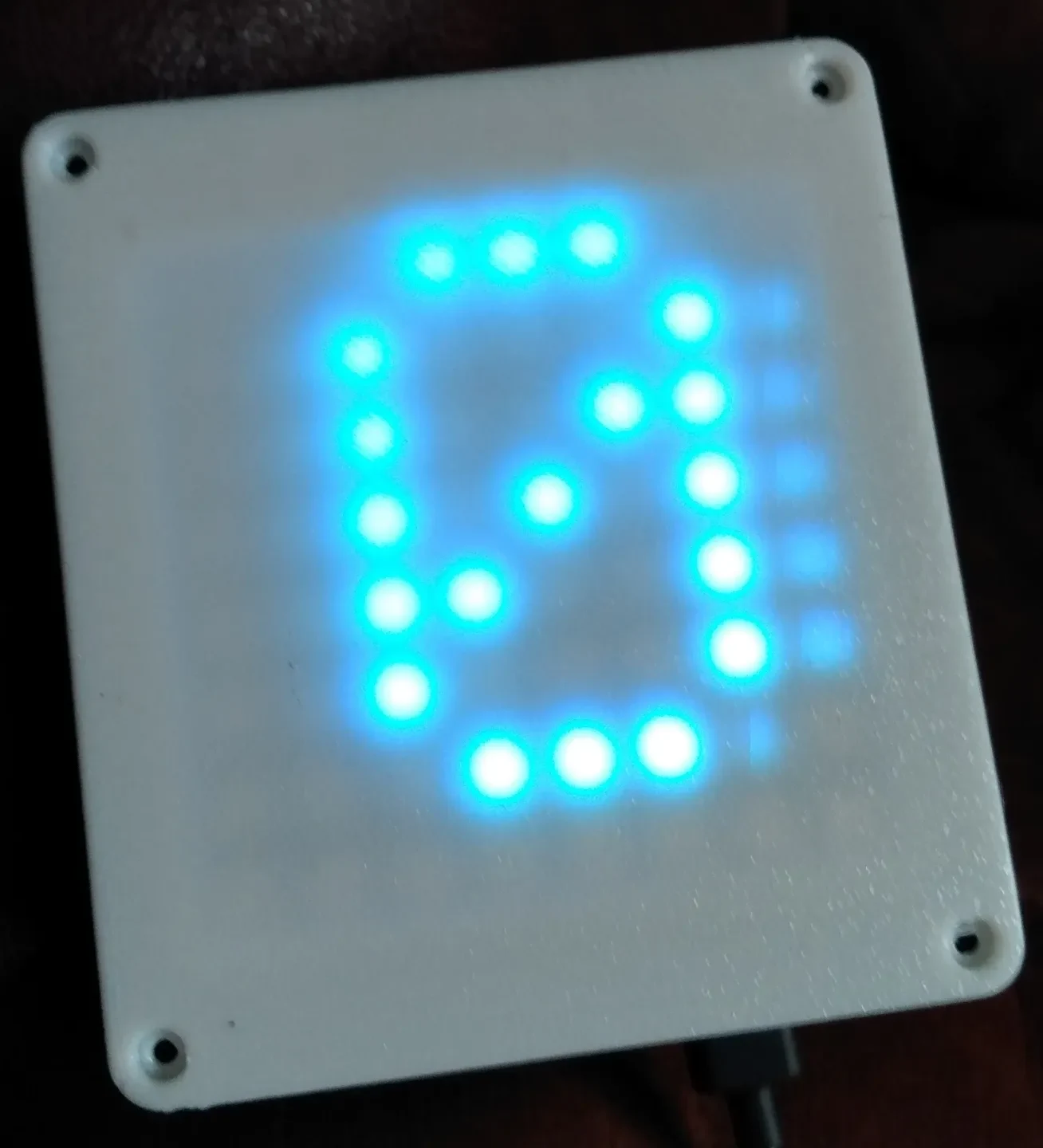

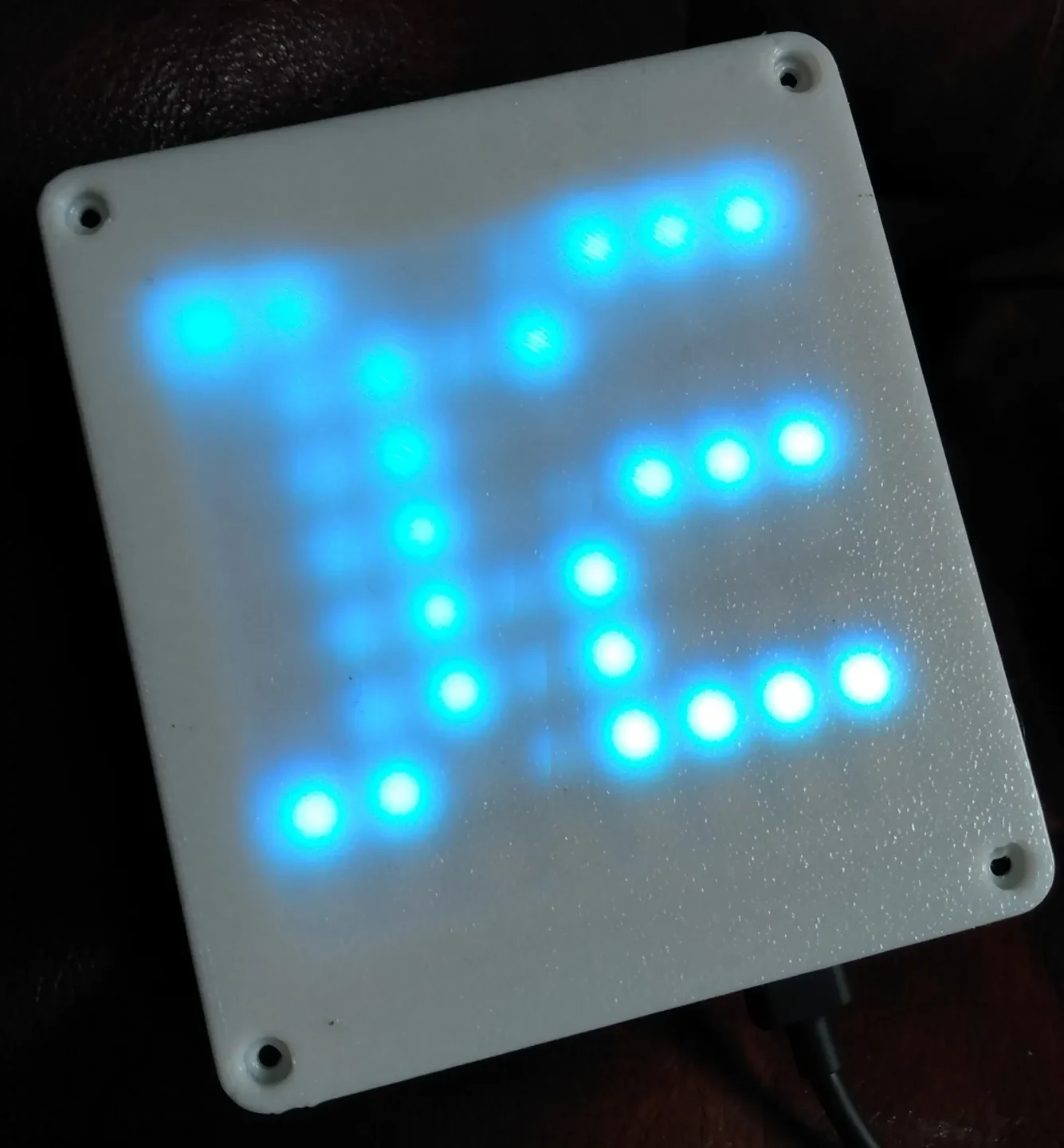

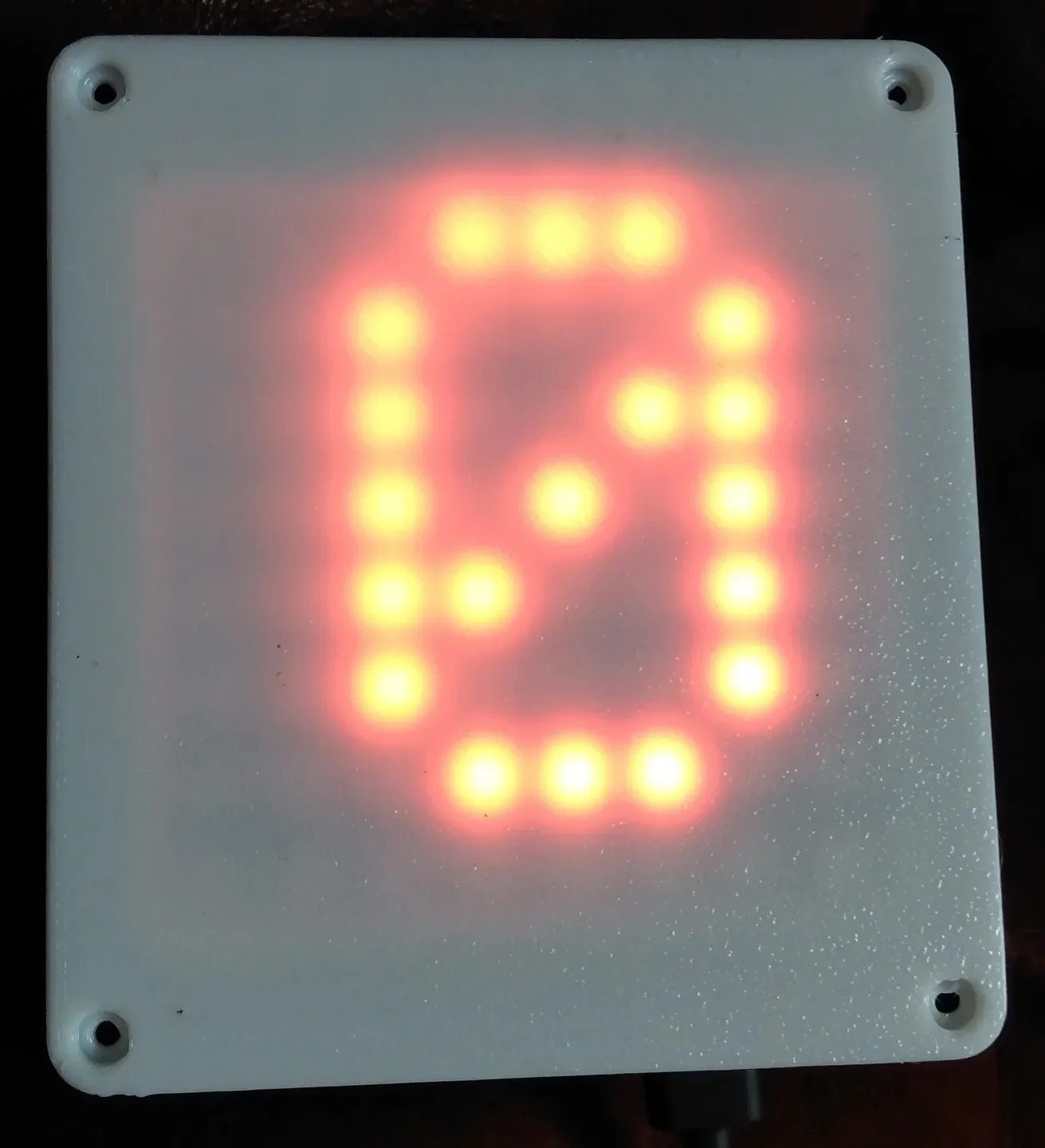

И я модифицировал переднюю глухую крышку, включив в нее угловые кронштейны для датчика «светофора» AirGradient. Квадратную матрицу печатной платы светодиодов нужно просто втиснуть, и теперь она выглядит красиво, одновременно уменьшая яркость светодиодов и делая их еще более удобными для чтения, IMO. Конечно, их можно смягчить с помощью изменения яркости в коде, но… YMMV, если вы не сообразительны или вам просто нравится свечение за счет диффузного эффекта больше, чем прямое наблюдение со светодиодами.

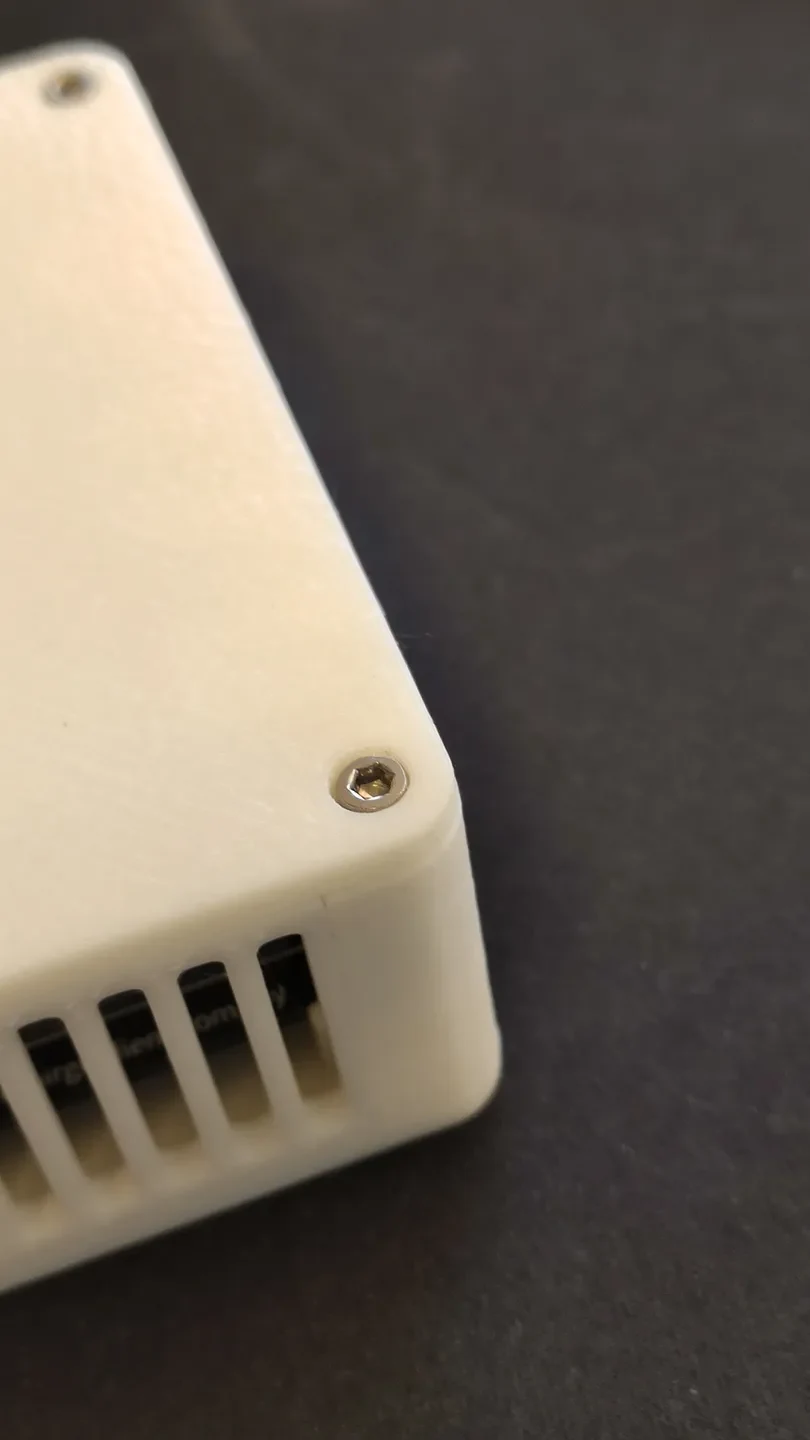

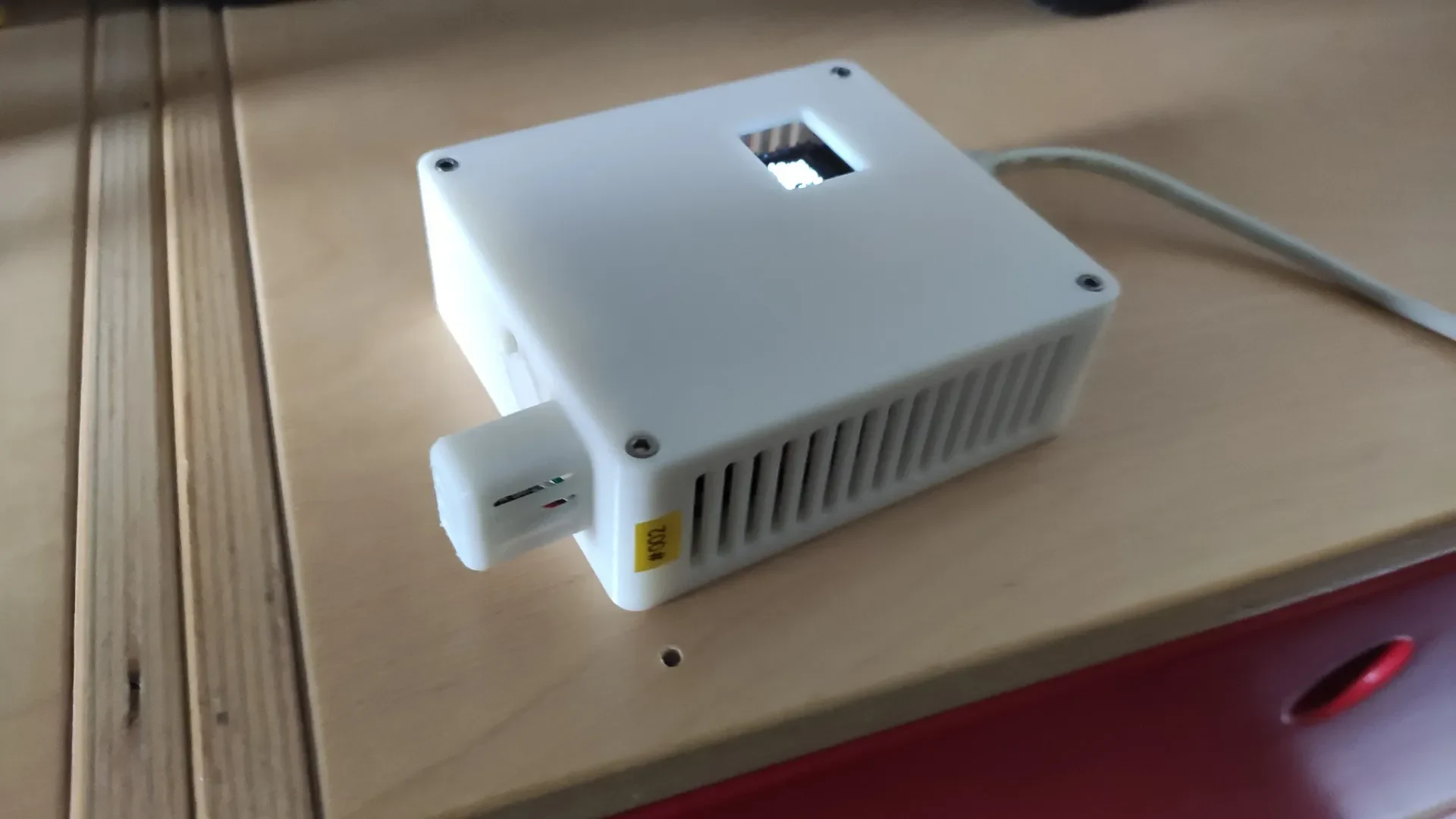

Фотографии белого корпуса со стандартным ЖК-дисплеем не мои и принадлежат оригинальному разработчику корпуса. Я включил оригинальный пакет AirGradient STEP, а также пакет ttielemans STEP поверх своих собственных модифицированных файлов. Белый цвет со светофором напечатан дешевым белым PLA Geeetech. Все черные цвета — Fulament Matte Black PLA. «Ручка» вставки из нити выполнена из красного HTPLA ProtoPasta Blood of My Enemies.

Кстати, вы можете получить все детали самостоятельно (даже заказать/сделать своими руками их печатные платы) для этой установки датчика или купить один из их сборочных комплектов и т. д. ��ни также предоставляют панель управления для просмотра данных/истории датчика, если вы предоставите ему доступ к Wi-Fi. https://www.airgradient.com/diyshop/
