Корпус PiKVM V2 своими руками

Это случай для стека PiKVM V2, сделанного своими руками, с использованием Raspberry Pi Zero 2 Вт, платы адаптера C790 HDMI-CSI и 0,96-дюймового OLED-экрана HAT (см. фотографии), скрепленных парой стоек M2,5 и болтов.

Единственные открытые порты — это HDMI, OTG USB и слот для карт microSD — и, конечно же, экран.

спецификация
Raspberry Pi Zero 2 WH или разъемы W и 2x3 для пайки самостоятельно (~ 20 долларов США)
Плата адаптера C790 HDMI-CSI (~ 25 долларов США)
ШЛЯПА с 0,96-дюймовым OLED-экраном (~ 5 долларов США)
9 * Болты с плоской головкой М2,5х12 — шесть снизу, три сверху
4 * Шестигранные стойки M2,5x6+6 (мама-папа) — ниже Pi Zero
3 шестигранных стойки M2,5x10 (мама-мама) — над Pi Zero
3*гайки M2,5 — одна над Pi Zero, две над C790
Сборка

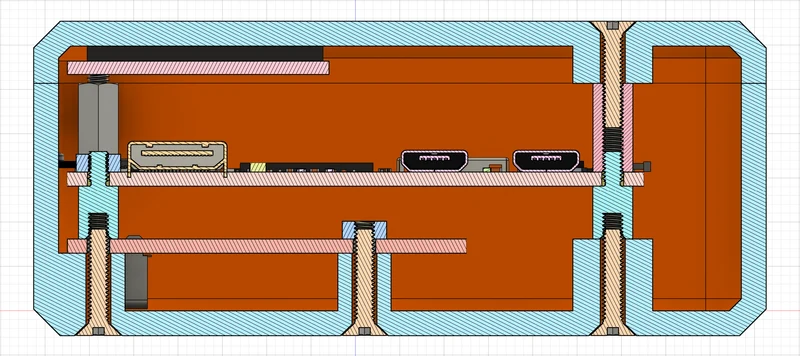

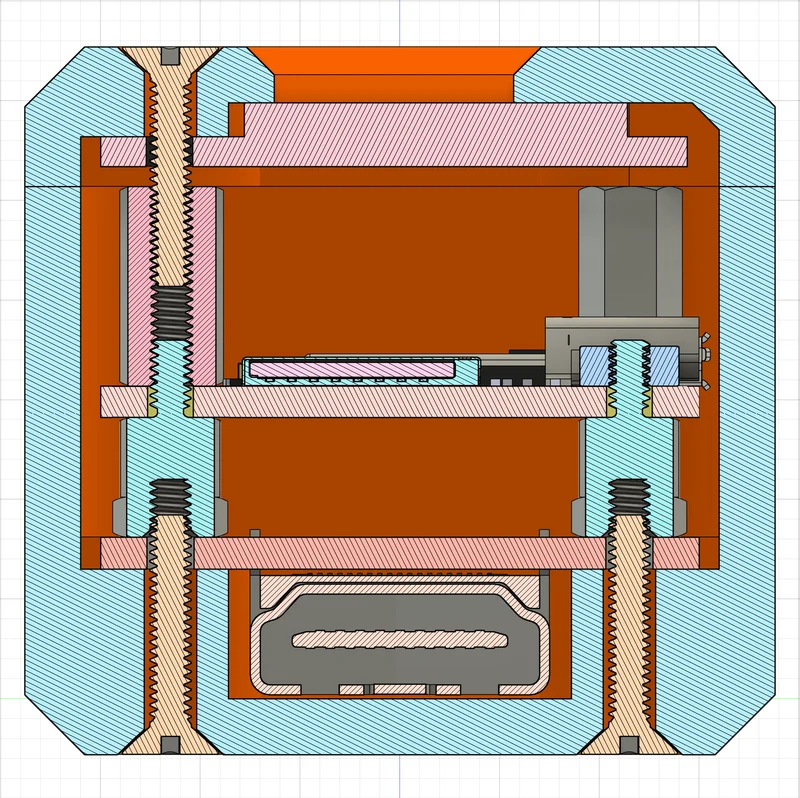

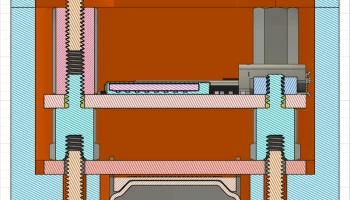

Взгляните на прилагае��ый рисунок в разрезе, чтобы получить представление о том, как собирается эта стопка, но если вы предпочитаете слова:

Вставьте шесть M2,5x12 в нижние отверстия корпуса.
Поместите плату C790 на болты разъемом HDMI вниз.
Закрепите C790 на месте с помощью двух стоек M2,5x6+6 и двух гаек M2,5.
Наденьте две стойки M2,5x6+6 на два других болта M2,5x12.
Установите Pi Zero 2 W на сто��ки толщиной 6 мм, складывая кабель FPC между двумя платами.
Закрепите Pi Zero 2 W с помощью трех шестигранных стоек M2,5x10 и последней гайки M2,5.
Наденьте OLED-шляпу на контакты разъемов (возможно, вам придется припаять их самостоятельно, если у вас нет модели «WH»).
Установите крышку на корпус.
Закрепите его тремя последними болтами M2,5x12.

Наслаждаться!
