Бесплатный комплект безеля своими руками........

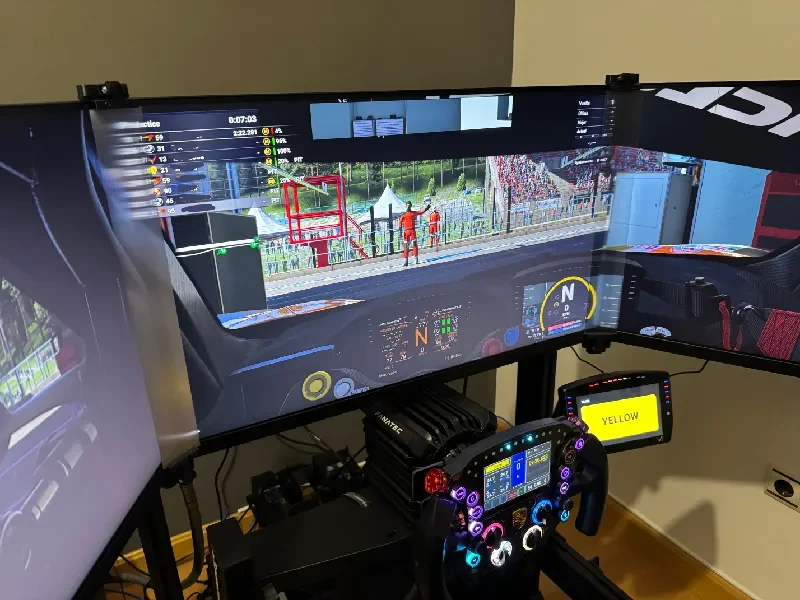

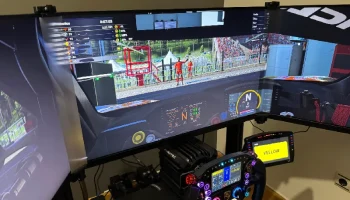

Поскольку я обнаружил, что довольно легко собрать комплект без рамки своими руками, используя двояковыпуклую линзу, которая есть внутри некоторых старых мониторов, я попытался создать ее для своей гоночной установки. Существуют различные опоры, которые не очень надежны, чтобы удерживать линзу достаточно прямо, если она не очень жесткая, как у меня. После нескольких неудачных попыток мне пришло в голову, что использование стержня с резьбой может быть хорошим решением, чтобы зафиксировать нижний держатель и одновременно создать некоторое ��атяжение.

Недавно я обнаружил специальные крепления TS для комплекта без рамки Asus и подумал, что это действительно классное решение, которое можно попробовать для комплекта без рамки своими руками, в котором обычно используются более тонкие линзы, которые нужно закреплять винтами. Так что это моя попытка, во многом вдохновленная ими.

Необходимое оборудование (на руку)

1x слой Френеля 55-60 мм

1x резьбовой стержень M6

1 гайка М6

2 винта M4x16

2 гайки М4

4 винта M3x6

4 гайки M3

Пенопластовая лента для крепления к держателям, чтобы не поцарапать рамку экрана.

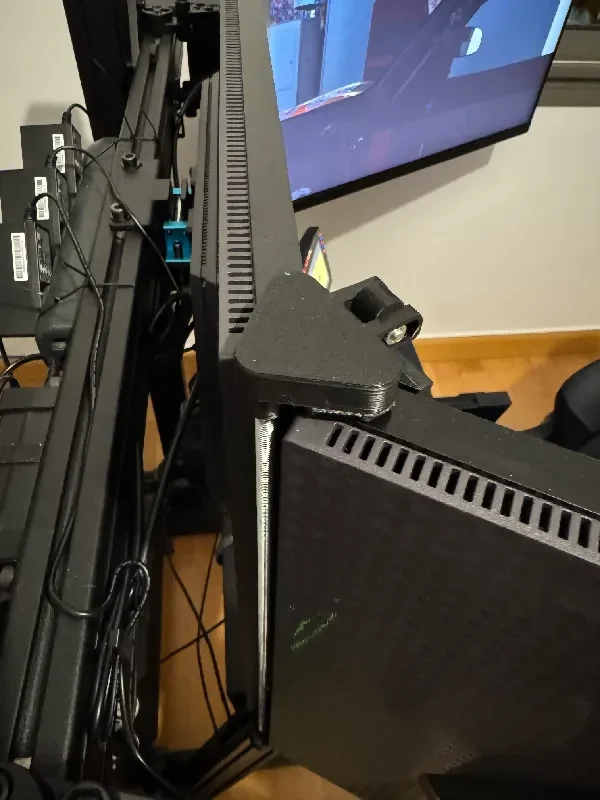

Нижний держатель можно закрепить с помощью голой гайки M6 или любой из ручек, доступн��х в распечатках:

https://www.printables.com/search/models?q=m6+knob&ordering=popular

Распечатать инструкции

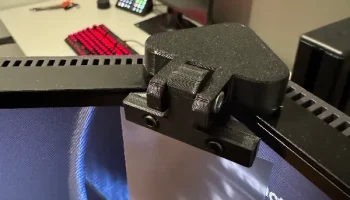

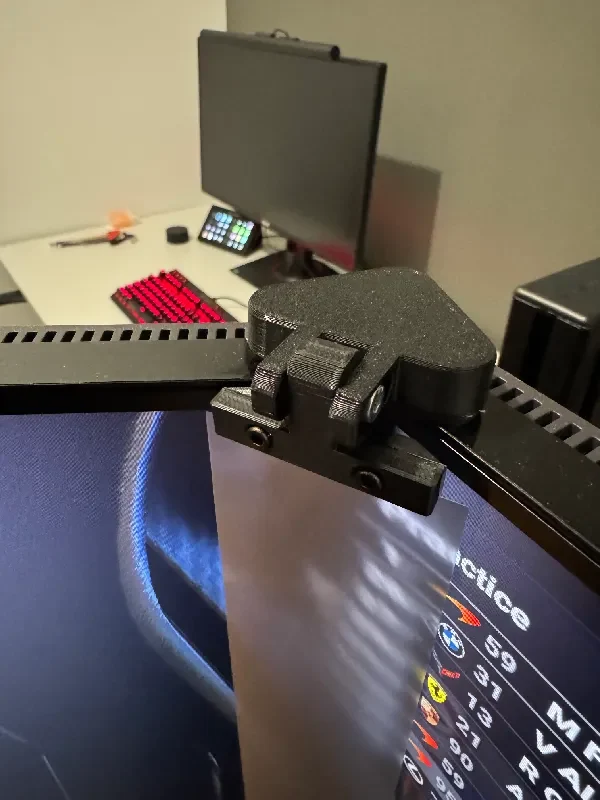

Печать очень проста, только имейте в виду, что для верхнего держателя вам нужно приостановить печать, чтобы вставить гайку M6.

Обновление от 31 марта 2026 г.: добавлен файл шага.

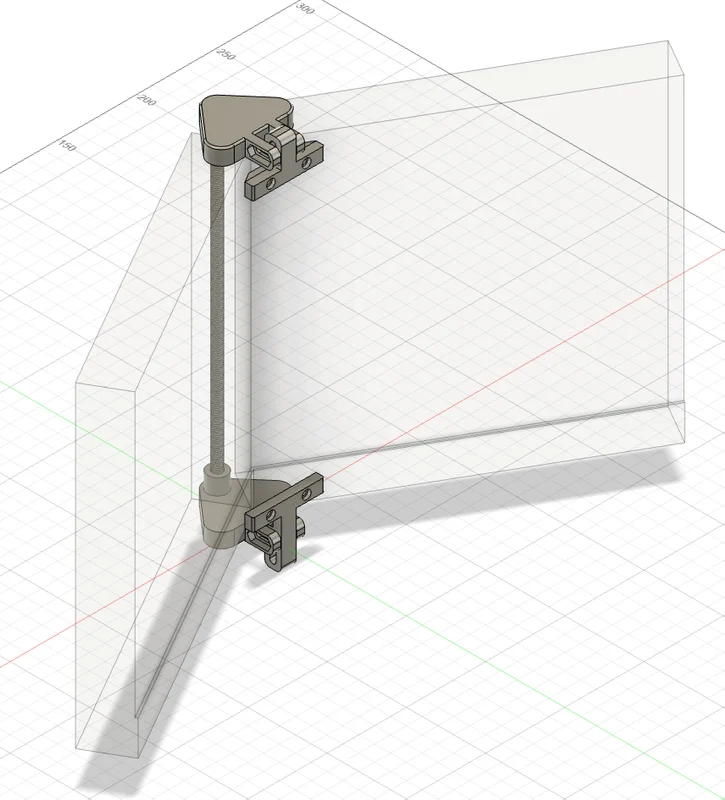

Обновление от 1 апреля 2026 г.: добавлен файл Fusion 3D.
