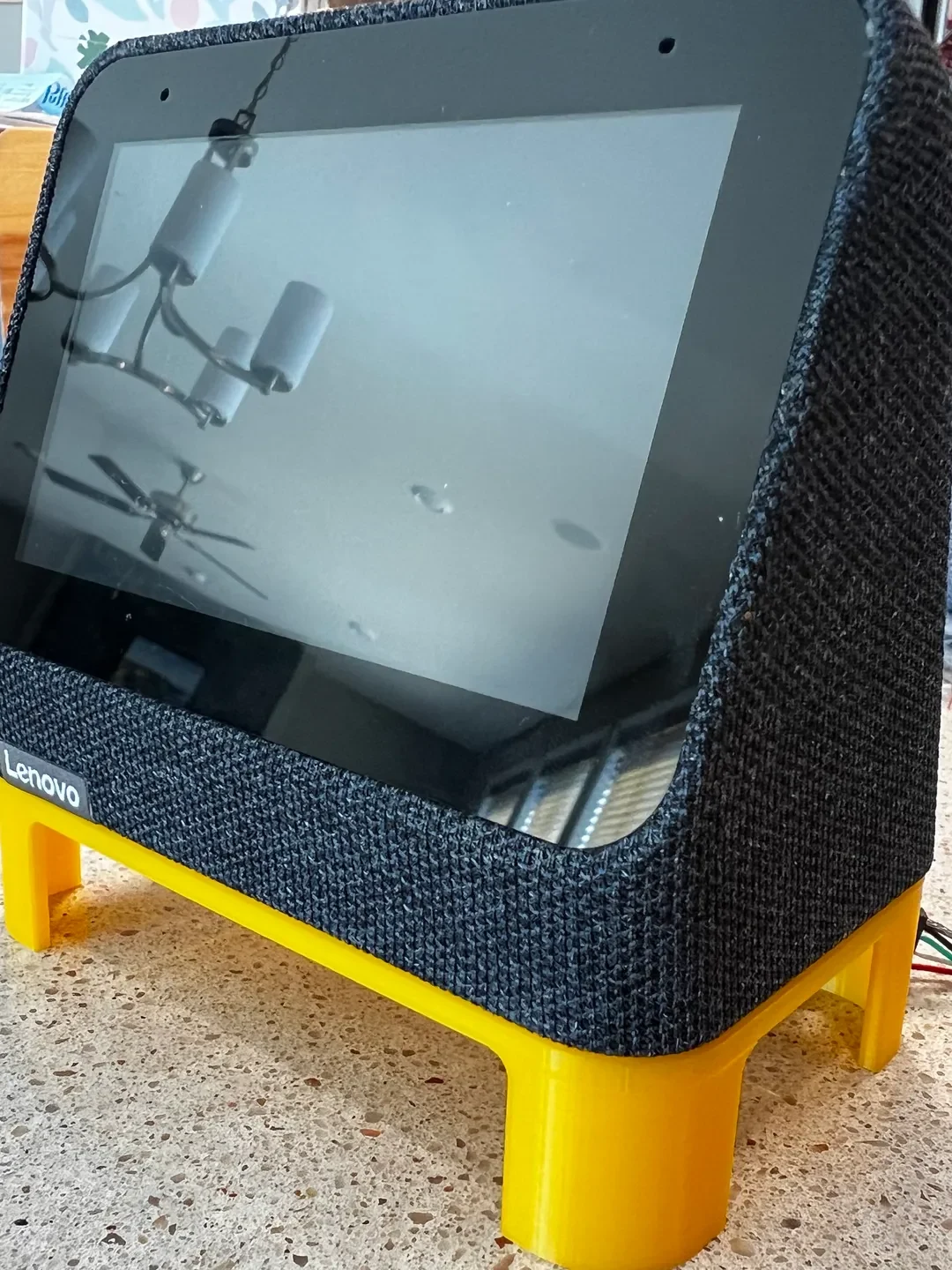

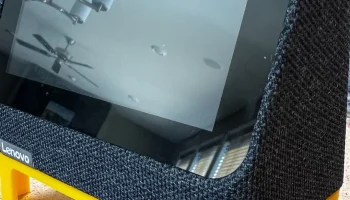

Эта модель представляет собой док-станцию ​​для Lenovo Smart Clock 2, сделанную своими руками. Она обеспечивает доступ к интерфейсу USB в нижней части док-станции для подключения к компьютеру для доступа и программирования смарт-часов, например. доступ к нему как к устройству MTP или подключение через ADB или последовательный интерфейс для его перепрограммирования. Идеи можно найти на форумах XDA: Давайте начнем с Lenovo Smart Clock 2! | Форум�� XDA (xda-developers.com)

Чтобы использовать эту модель:

Печать

Я печатал с помощью:

НОАК
Сопло 0,4 мм
Высота слоя 0,2 мм
нет опор
15% заполнение
3 периметра, где я чувствовал, что это привело к более чистому отпечатку.

Вам понадобится:

Один стенд
Примечание. Можно печатать без опор, напечатав на лицевой стороне и установив соответствующий угол перемычки, чтобы минимизировать перемычки. Я использовал 45°.
Примечание. Можно распечатать с более короткими ножками, обрезав модель в слайсере или установив максимальный слой ниже, чтобы просто не печатать большую высоту, чем необходимо.
Одна глухая заглушка для установки на длинную сторону.
Возможна печать без подставок прямоугольной стороной вниз.
Только один из вариантов штекера в зависимости от штырей/разъема, которые вы хотите использовать.
Игольчатые булавки 0,7 мм, например. https://a.co/d/98TRcYy
Примечание. Отверстия в штыревой заглушке имеют диаметр около 1,1 мм, что позволяет моему принтеру создавать на отпечатке отверстия почти правильного диаметра 0,7 мм. Я очищаю их с помощью сверла диаметром 0,7 мм и тисков, а другие сообщают об успешном очищении отверстий с помощью иглы. YMMV, если вы настроили свой принтер лучше, чем я :-)
Возможна печать без подставок прямоугольной стороной вниз/булавками вверх.
Деталь подпружиненного соединителя Preci-Dip 2x4 813-S1-008-10-016101: 813-S1-008-10-016101 | Preci-Dip, 8-контактный, 2-рядный, прямой подпружиненный разъем | RS (rs-online.com) (также доступен в таких источниках, как DigiKey, Mouser и т. д.)
ВНИМАНИЕ! Еще не проверено! Я разработал эту вилку на основе схем из таблицы данных, но у меня нет разъема для тестирования. Пожалуйста, дайте мне знать, если это работает для вас :-)
Возможна пе��ать без подставок прямоугольной стороной вниз/булавками вверх.

… или отредактируйте исходный код Fusion 360, чтобы дополнительно настроить все вышеперечисленное под свои нужды.

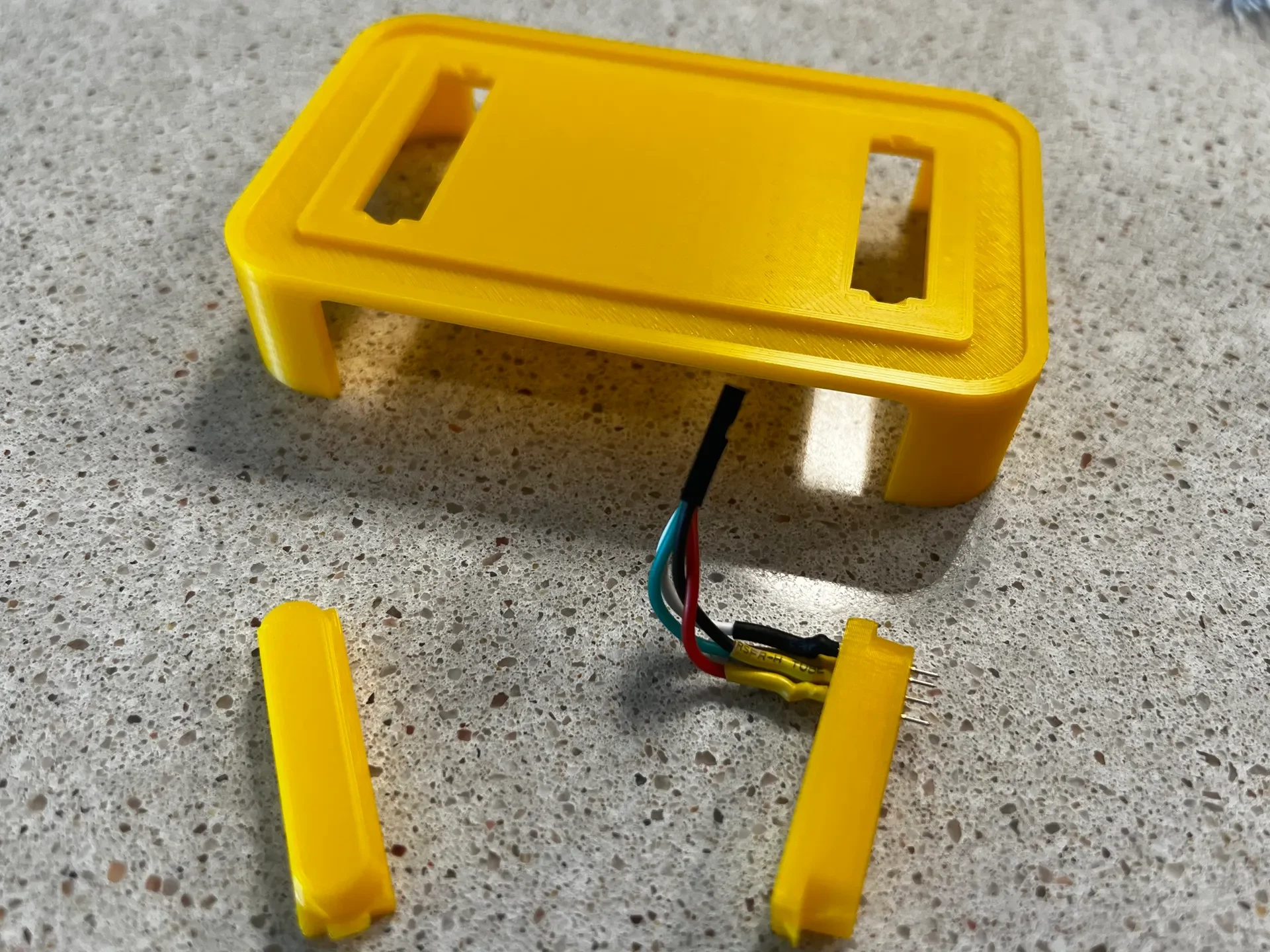

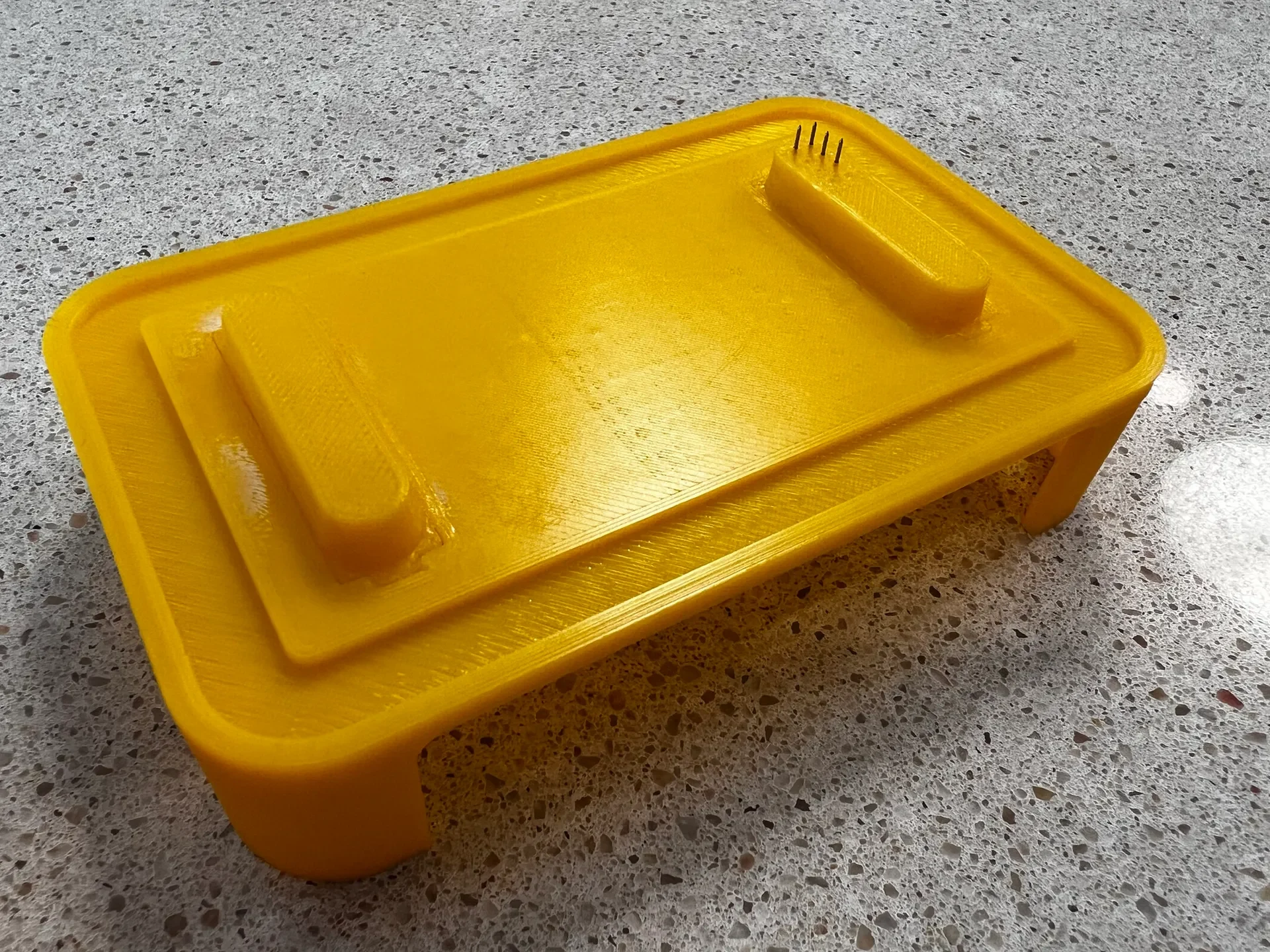

Затем соберите детали (они сидят свободно, так как я завысил допуски) и позвольте силе тяжести скрепить их или скрепите их клеем. Я использовал немного суперклея/цианакрилата.

Электропроводка

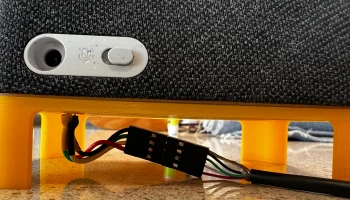

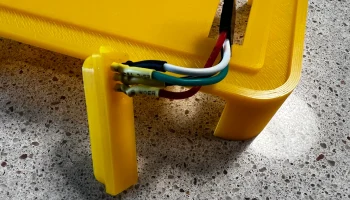

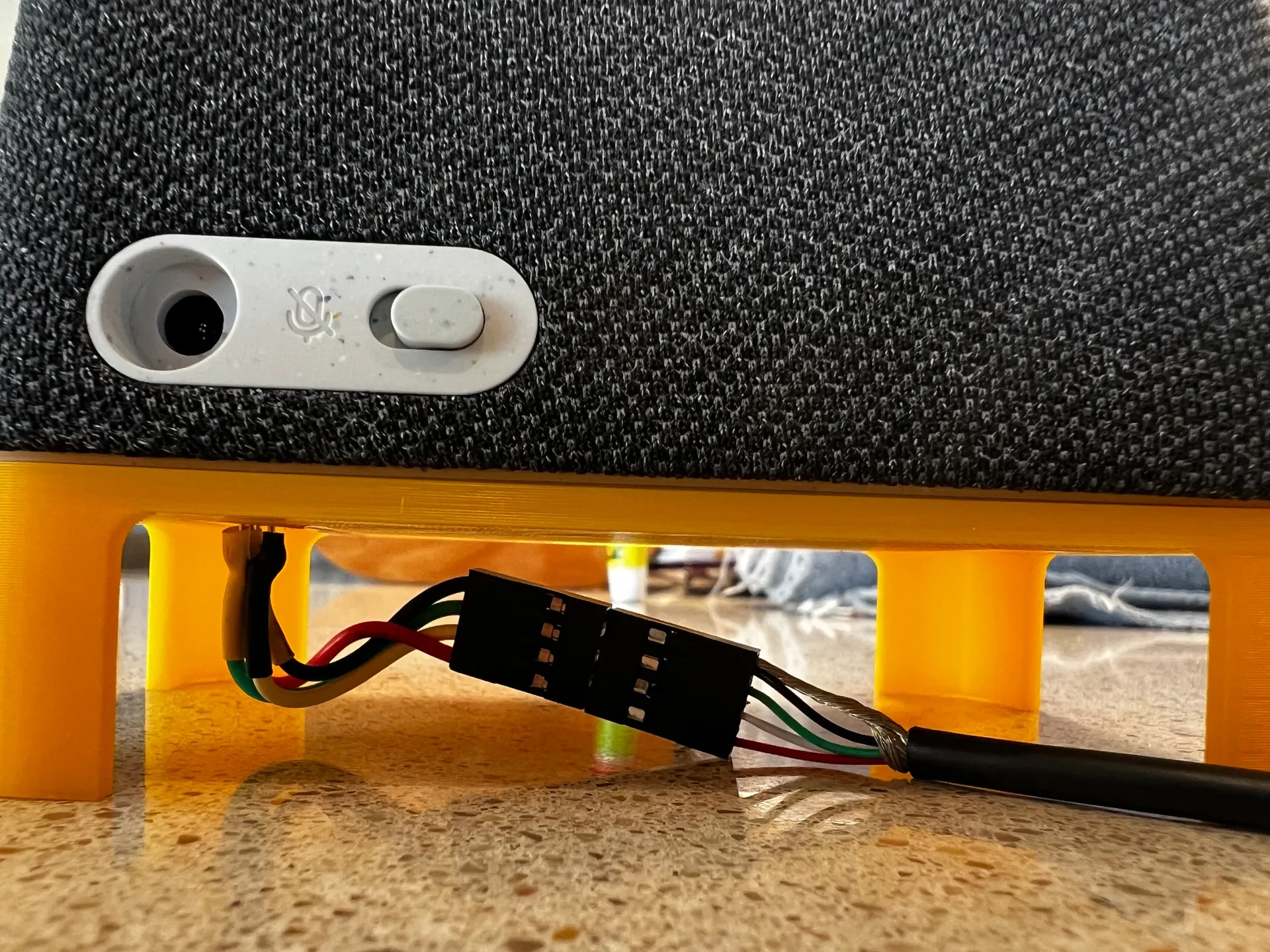

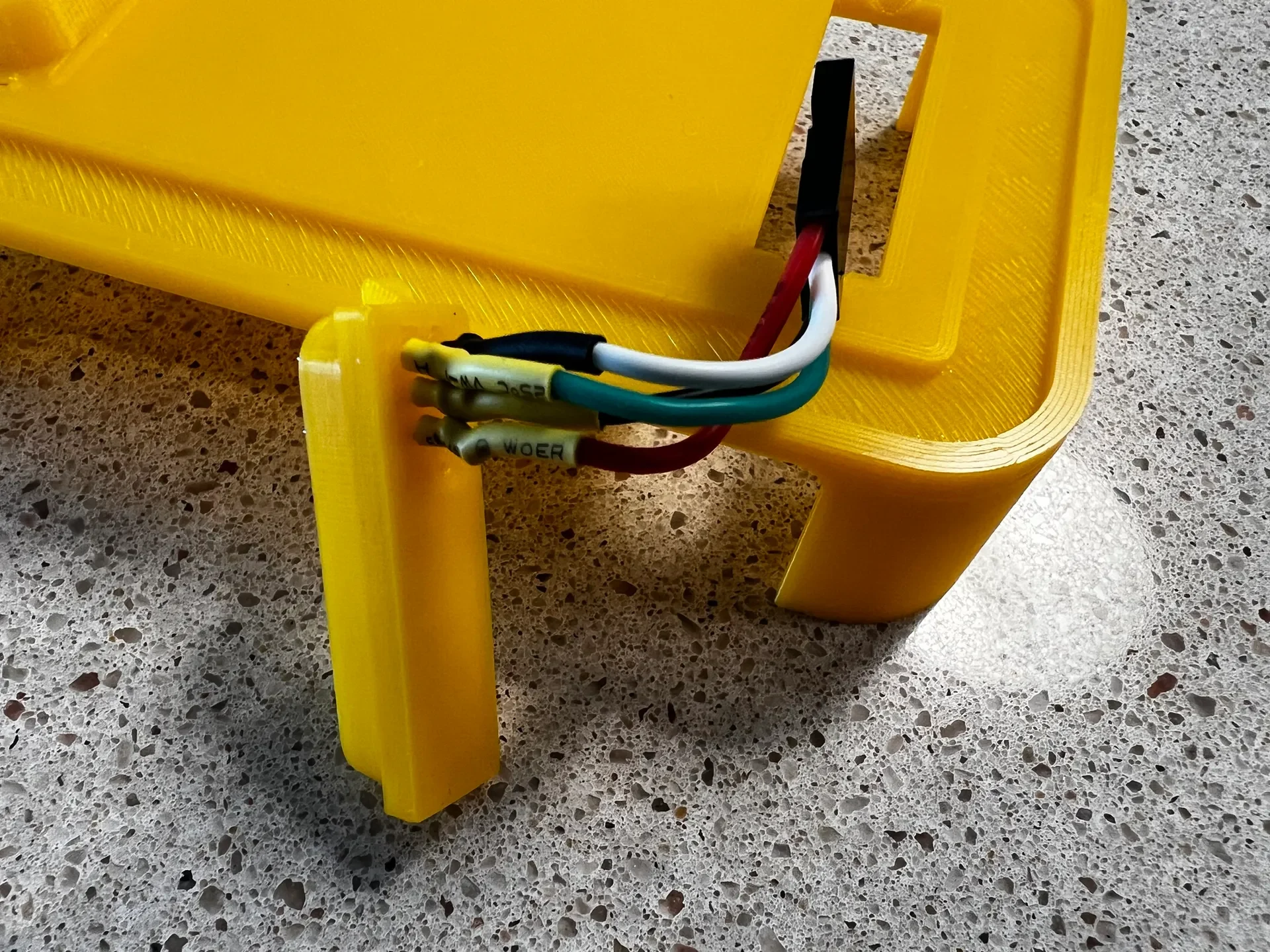

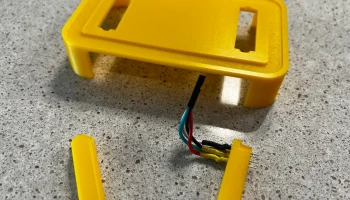

Посмотрите на фото проводку крупным планом. Эта проводка соответствует стандартной схеме USB-кабеля: зеленый = данные+, белый = данные-, черный = земля, красный = VBUS/5 В. Дополнительную распиновку и обсуждение см. в ветке форума XDA выше (например, другие контакты, которые я не включил в этот набор фотографий). Обратите внимание, что провода подходят снизу.

Что делать дальше

На ваше усмотрение :) Посетите форумы XDA, чтобы найти идеи по настройке прошивки Smart Clock 2, или рассмотрите возможность создания собственной док-станции и периферийных устройств!
