goTorch - портативный фонарик и блок питания мощностью 20..

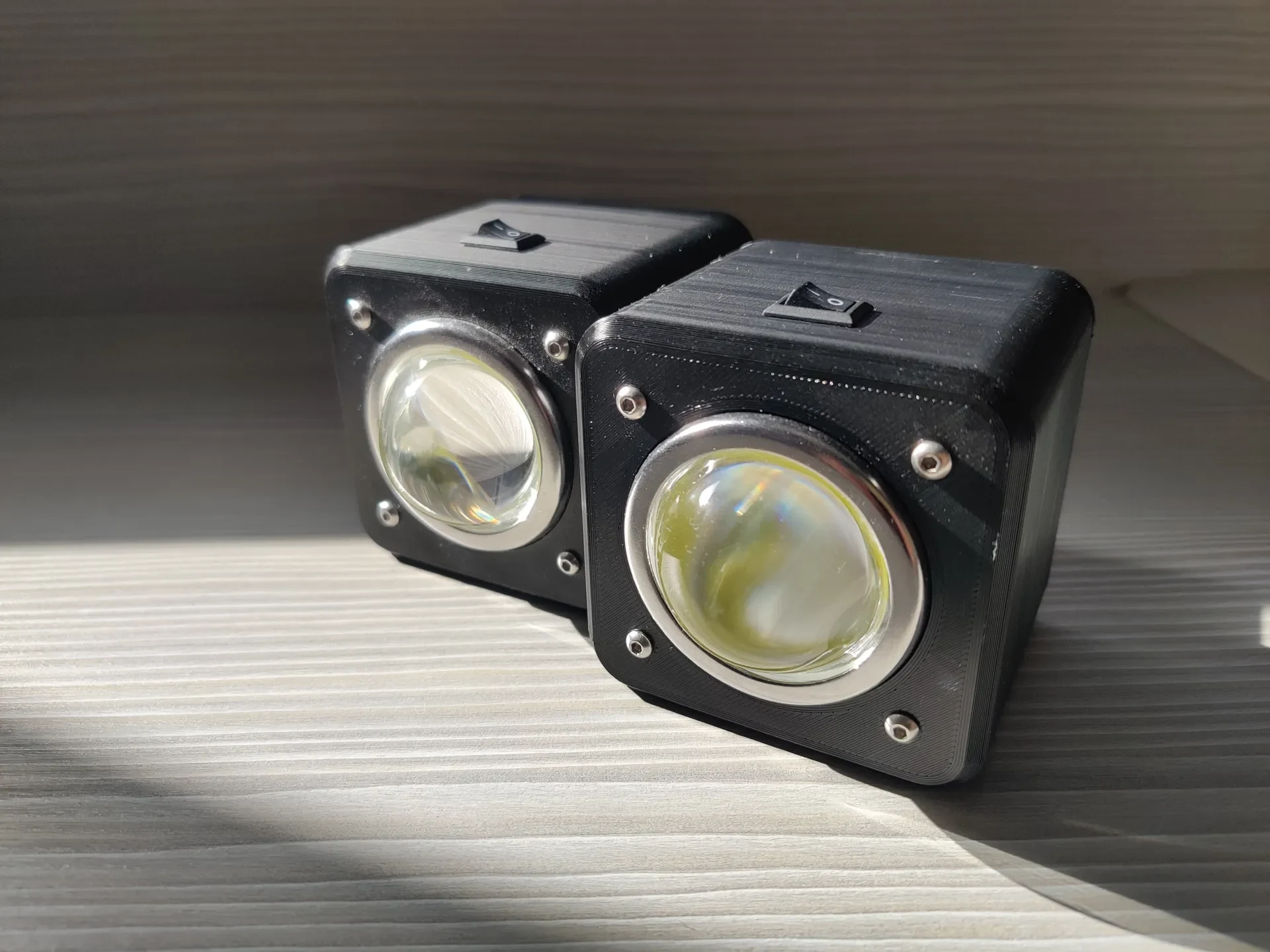

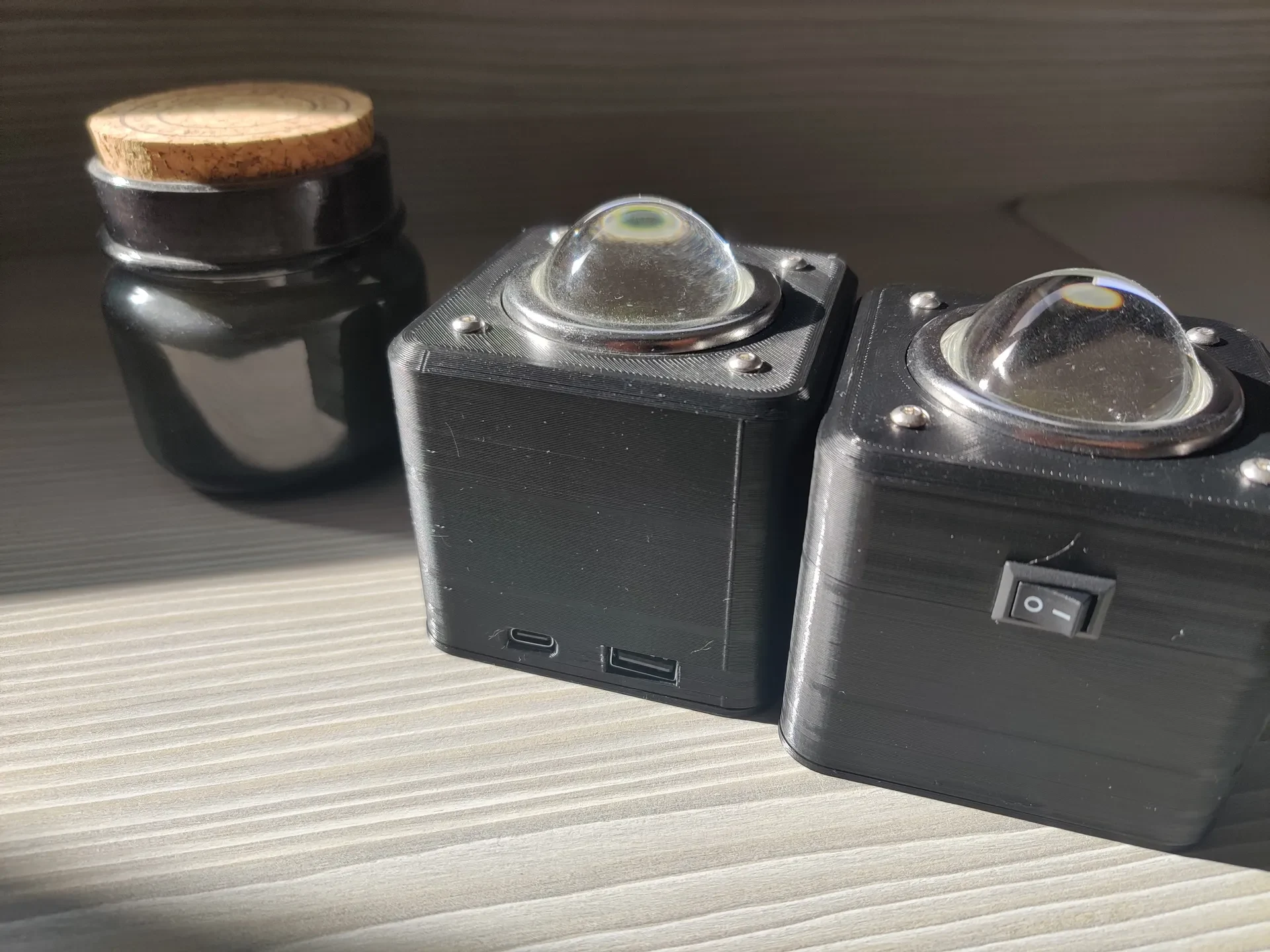

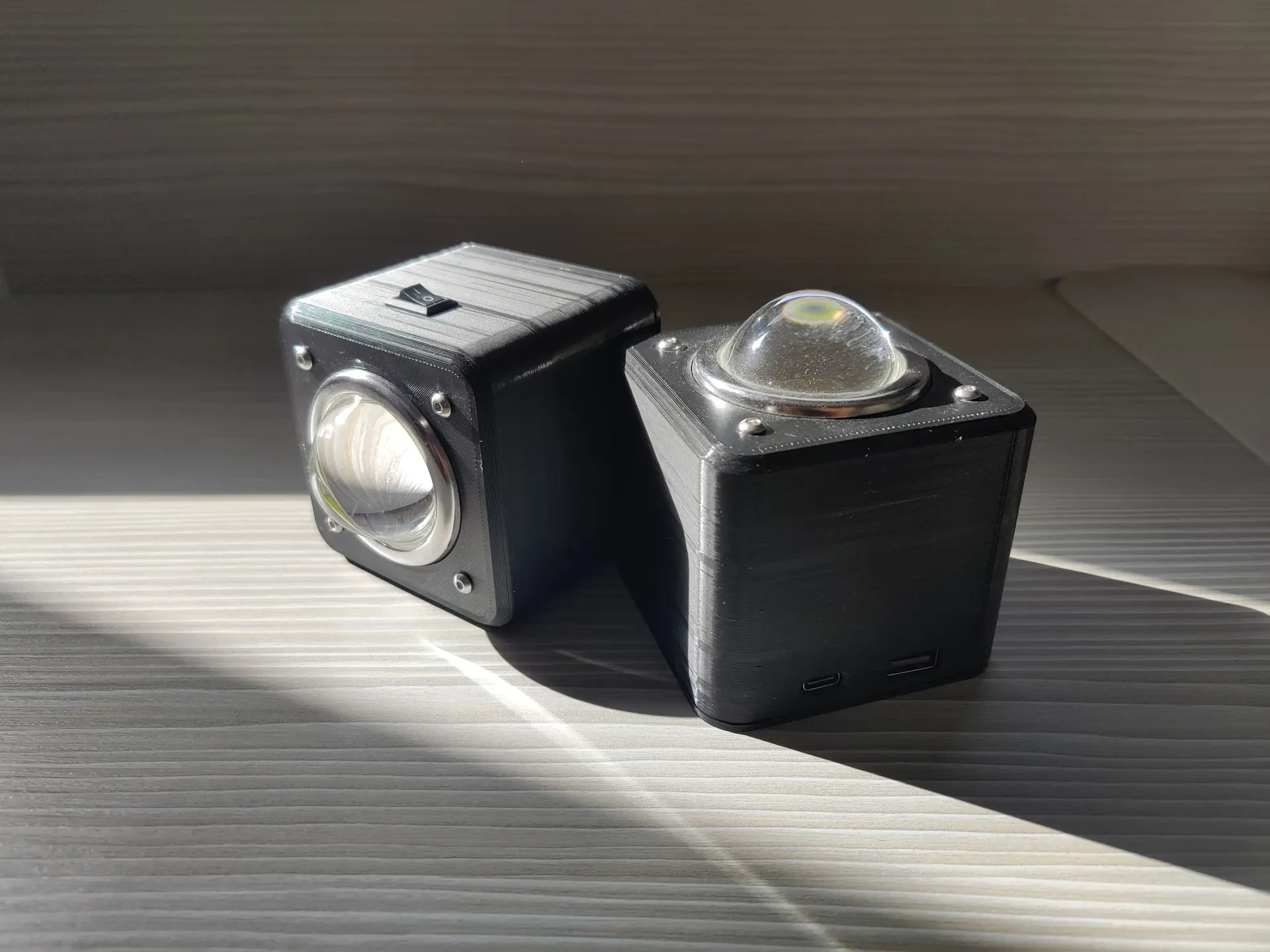

goTorch — мощный и компактный фонарик, работающий от батареек 18650. Его можно заряжать через USB-C, а также быстро заряжать телефон.

Очень полезно для кемпинга! Кроме того, форм-фактор куба позволяет легко создавать различные аксессуары и адаптировать его к вашим потребностям.

Текущая конструкция не требует клея, поскольку все рассчитано на место. Требуется всего 4 винта и г��йки (размер M3 10 мм), которые удерживают светодиод на месте.

Макс. Количество батареек, которые можно использовать: 3 16850 или любые другие батарейки, которые поместятся во 2-й «этаж» корпуса. Обычно я использую «переработанные» аккумуляторы от старых ноутбуков. Для зарядки goTorch я использую tp4056 типа C. Поскольку светодиод потребляет напряжение 12-15 В, нам также нужен повышающий преобразователь. Наконец, для функции «банка питания» используется модуль «все в одном».

Список деталей:

ТП4056
Модуль быстрой зарядки
Светодиодная структура
светодиод
Светодиодный радиатор
Аккумулятор БМС
Повышающий преобразователь
Переключатель
Винты и гайки: M3 10 мм x4

Рекомендуемая конфигурация печати:

Материал: ПЭТГ или АБС.
Высота слоя: около 0,2-0,28 работает отлично.
Поддерживает: Нет

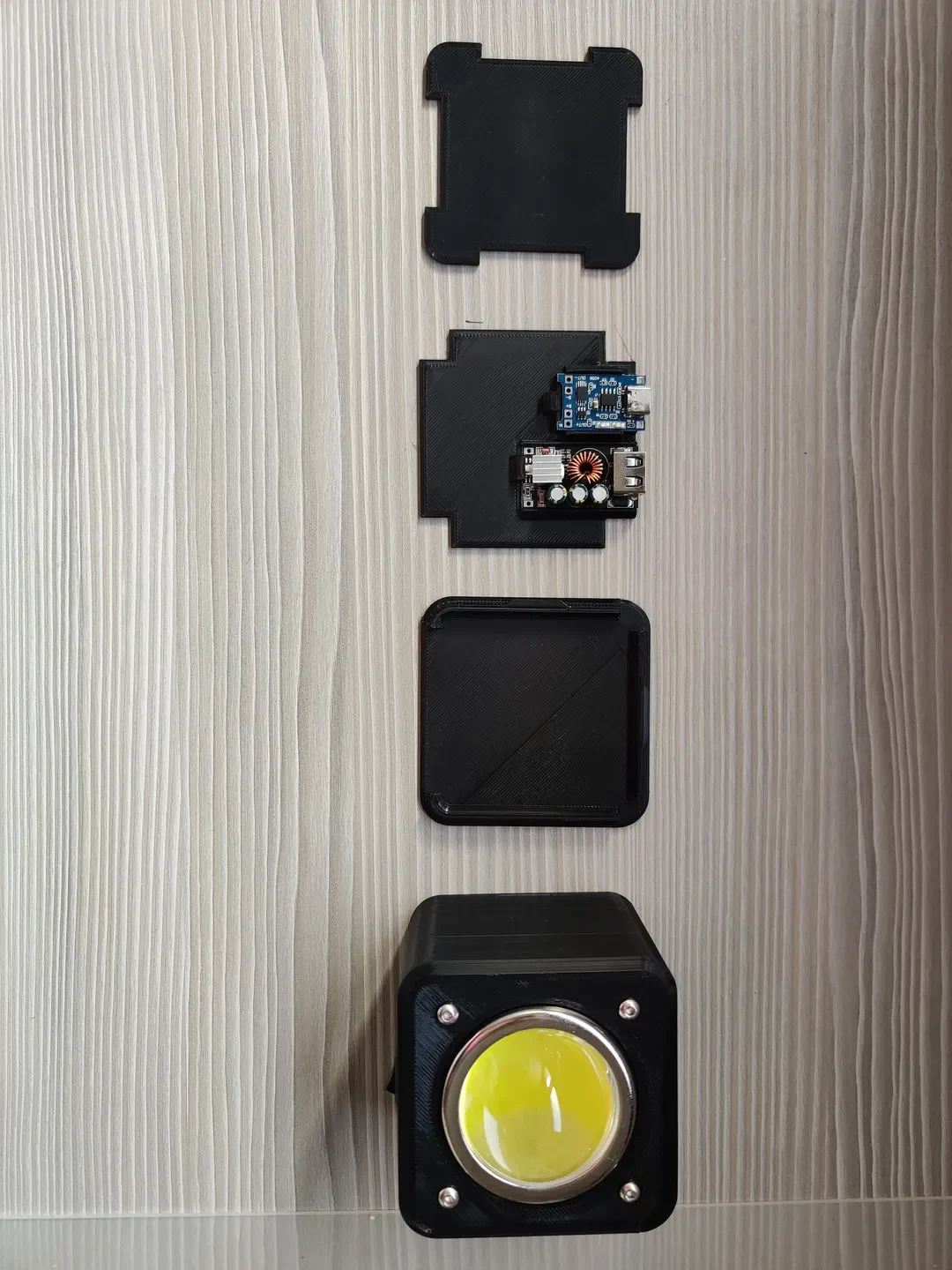

Сборка:

Поместите металлический кронштейн светодиода с линзой и отражателем.

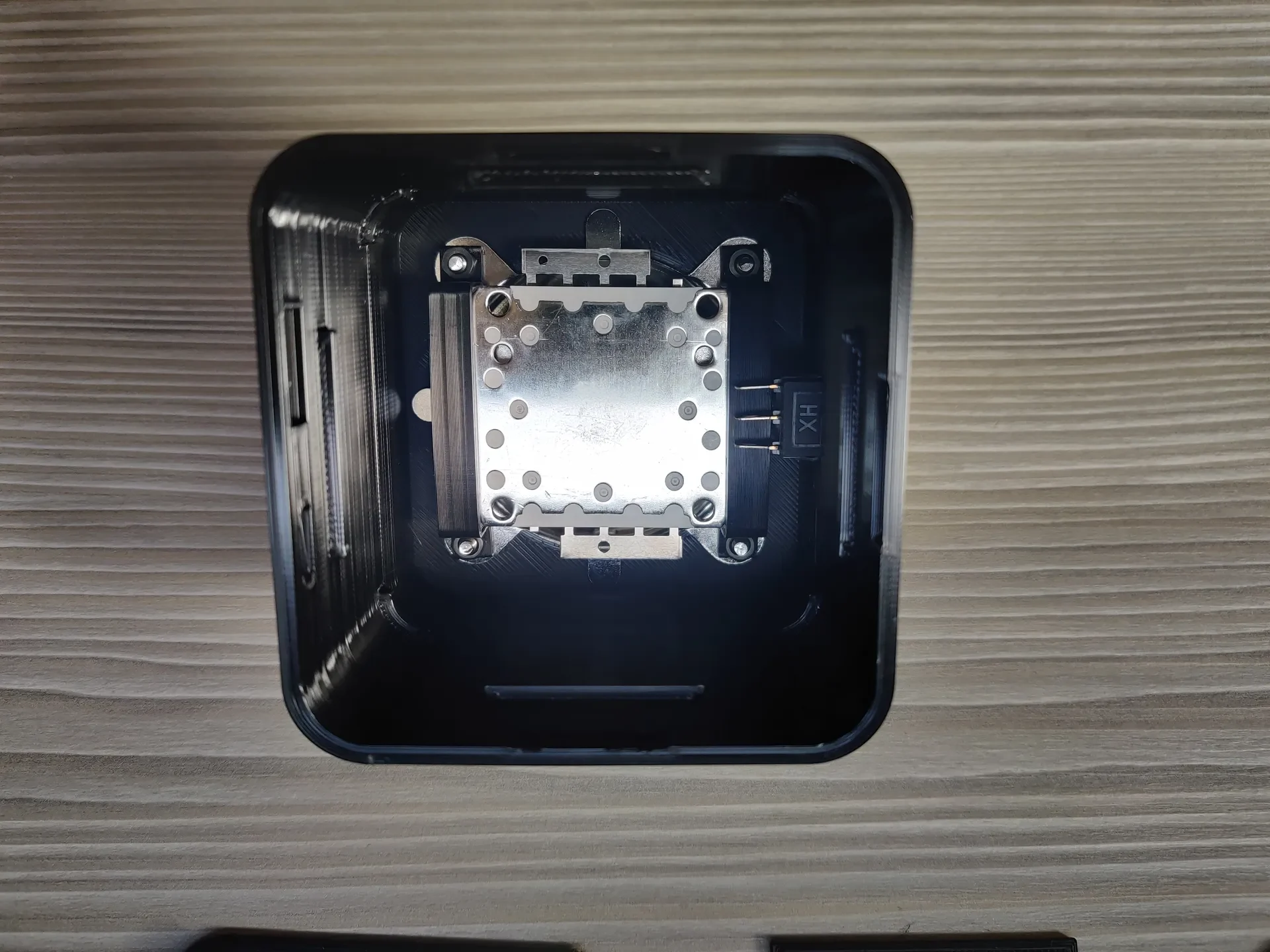

Поместите светодиод сверху и используйте модель «держатель светодиода», чтобы прикрутить все на место.
Приклейте радиатор
Припаяйте аккумулятор и добавьте BMS.
Прежде чем продолжить, вам следует подготовить 2 пары проводов для TP4056 и модуля быстрой замены.
Припаяйте повышающий элемент к батарее и поместите его внизу, где находится светодиод. Вы ДОЛЖНЫ правильно изолировать повышающий элемент.

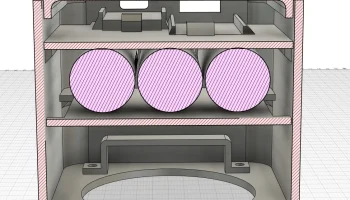

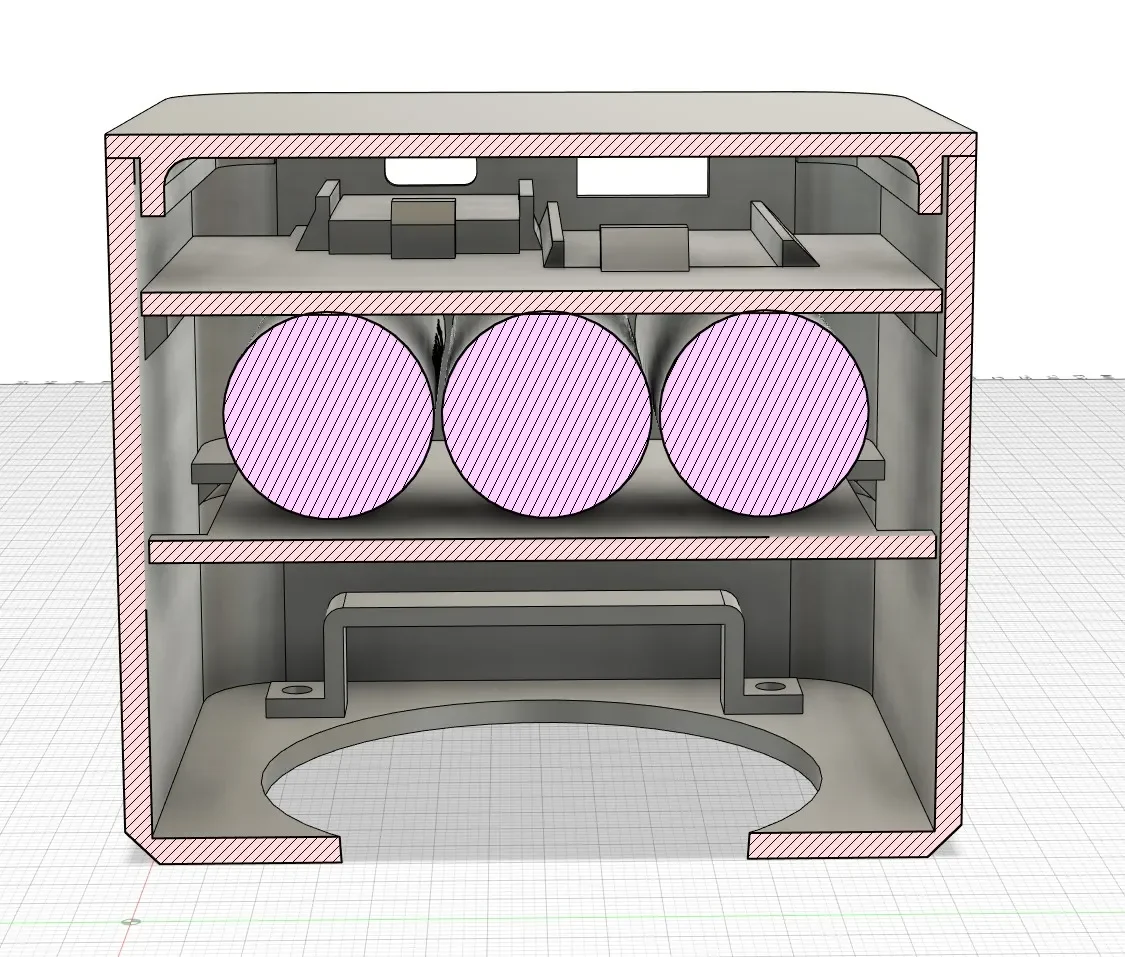

Добавьте напечатанную часть второго этажа и поместите батарею. Клеить не обязательно, но при желании можно.

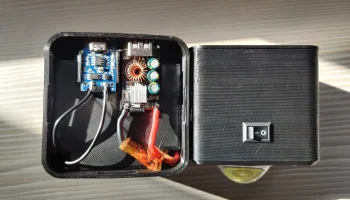

Припаяйте TP4056 и модуль зарядного устройства.
Защелкните крышку
Ваш goTorch готов! Наслаждаться
