Опоры для виадука своими руками для КАТО-Юнитрак........

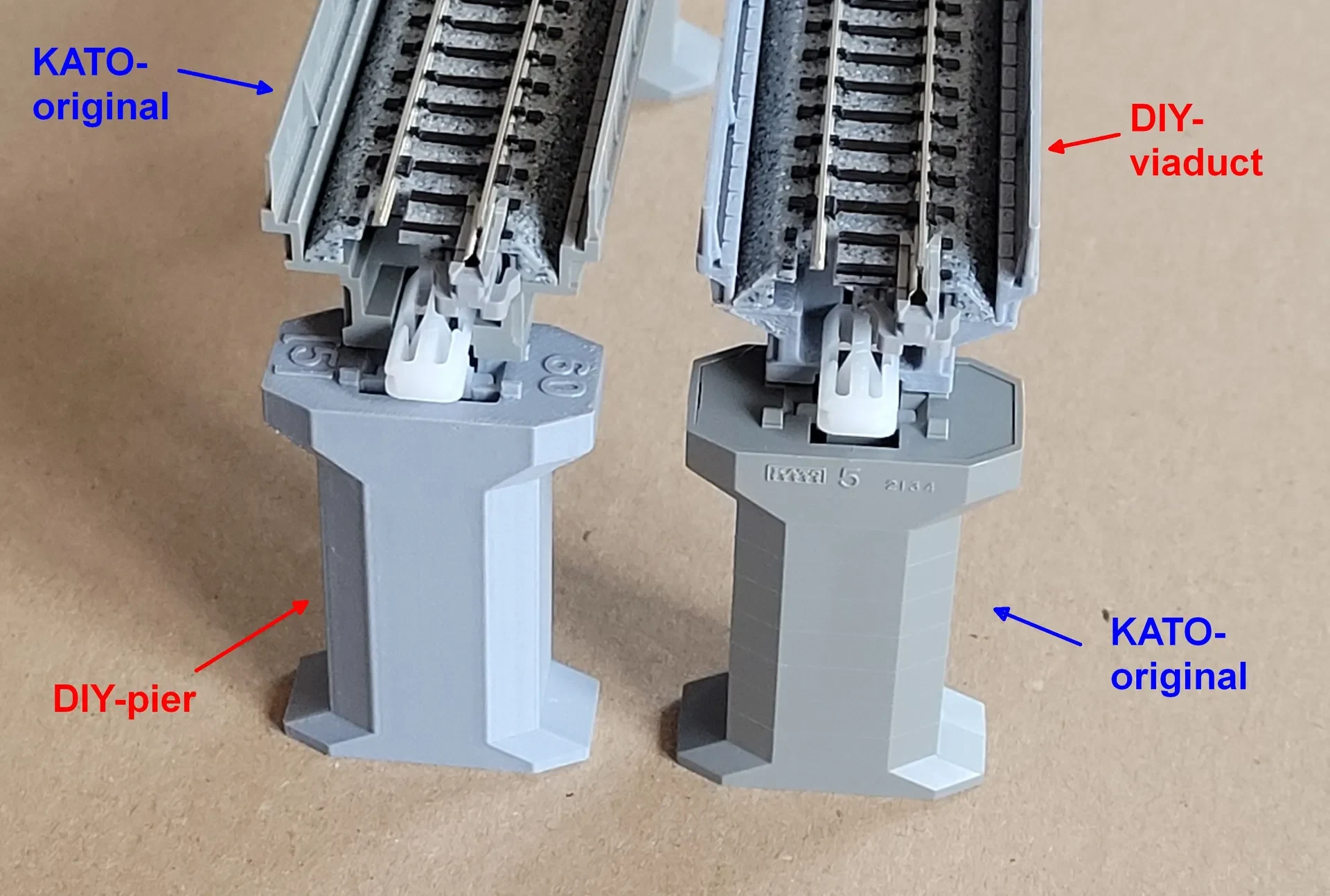

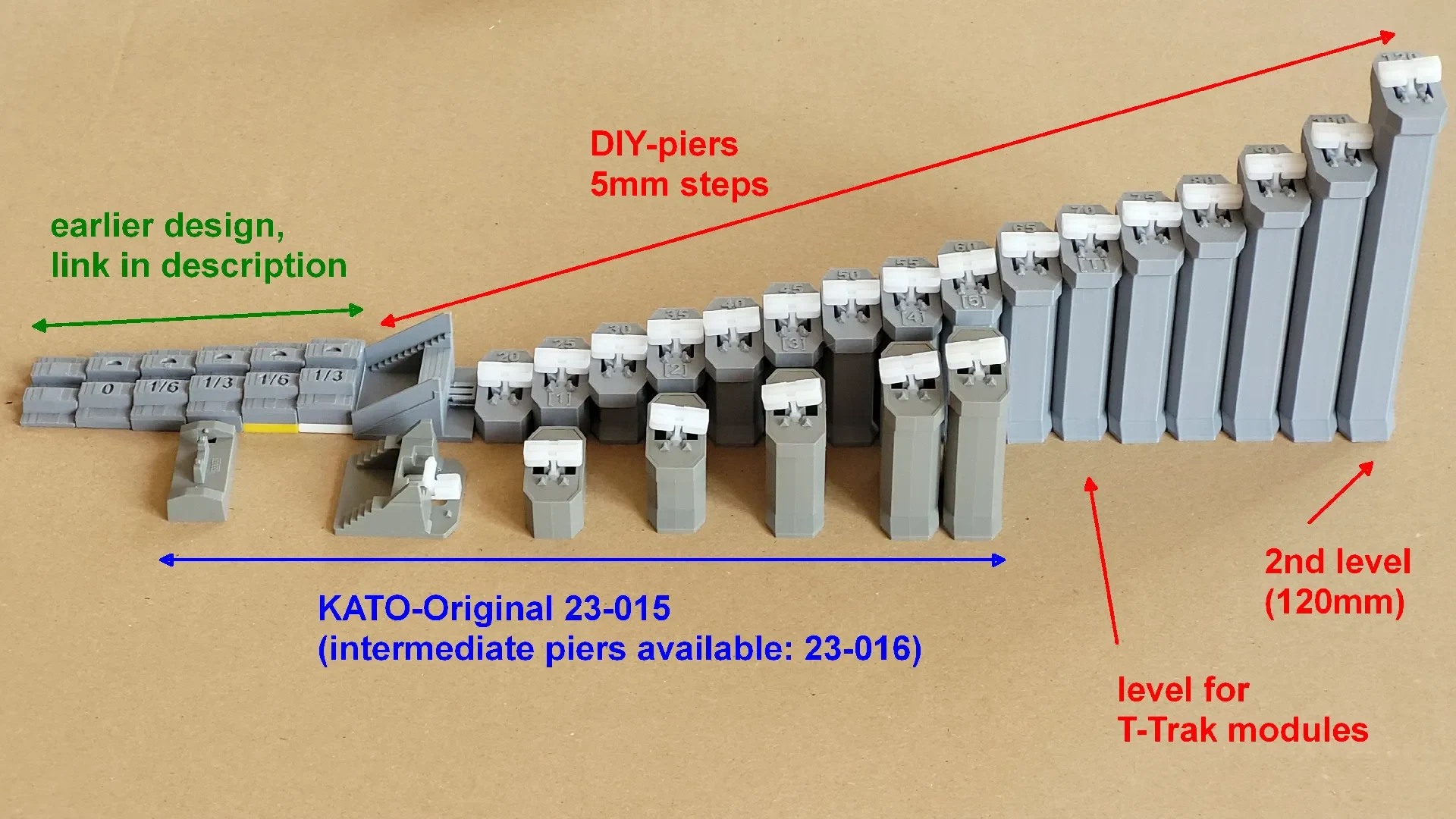

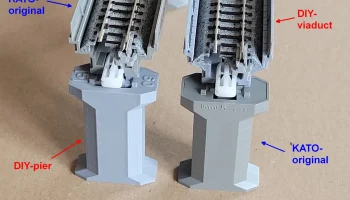

Вот опоры/пилоны виадука КАТО. По сравнению с оригинальными опорами здесь вы можете найти опоры с шагом 5 мм и высотой до 120 мм, обеспечивающие плавный спуск к никогда не достигаемым высотам виадуков.

Высота определяется от уровня земли до уровня, на котором базируется Unitrack. Стандартная высота виадука КАТО (называемого номером 5) составляет 60 мм. Таким образом, 120 мм — это второй уровень виадука. Высота 70 мм соответствует уровню модулей T-Trak, созданных на базе юнитрековой системы KATO.

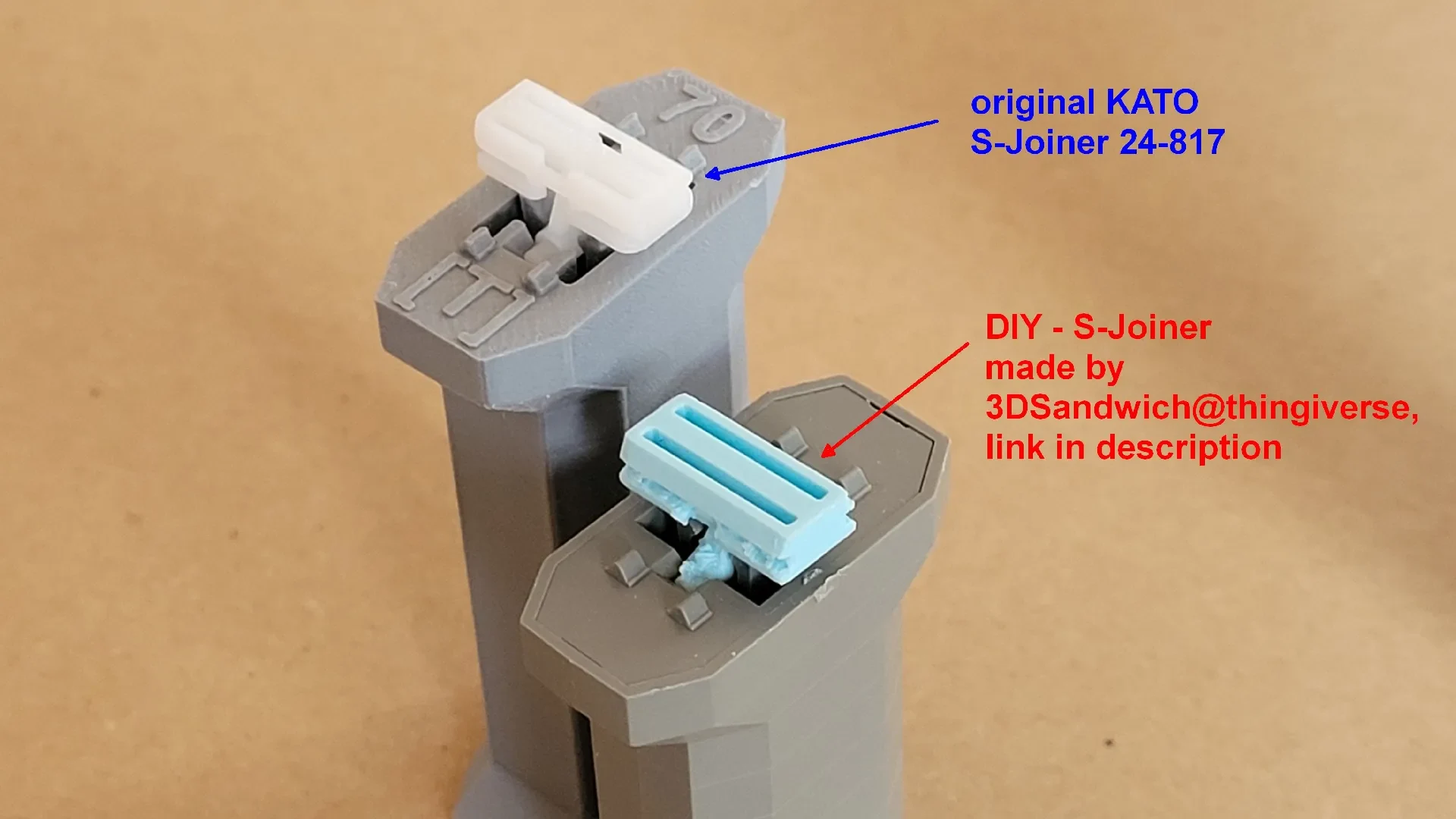

Для установки пути виадука на опоры необходимы так называемые S-Joiner, которые компания KATO предлагает под номером 24-817 (20 шт.). Я рекомендую использовать эти оригинальные детали, хотя существует DIY-версия, разработанная 3DSandwich:

https://www.thingiverse.com/thing:4814862/files

По моему опыту, DIY-версия имеет тенденцию ломаться, если напечатана из PLA, и ее нелегко напечатать из ASA, хотя в таком случае прочности будет достаточно.

При проектировании прокола я также рассмотрел существующие от rimmer2049 и magnuse:
https://www.thingiverse.com/thing:6275116/files
https://www.thingiverse.com/thing:4793384/files

Но в моей окончательной конструкции от них ничего не осталось, тем более что их столярное крепление палатки легко ломается, и мне пришлось перепроектировать ее по другому принципу, чтобы сделать надежной.

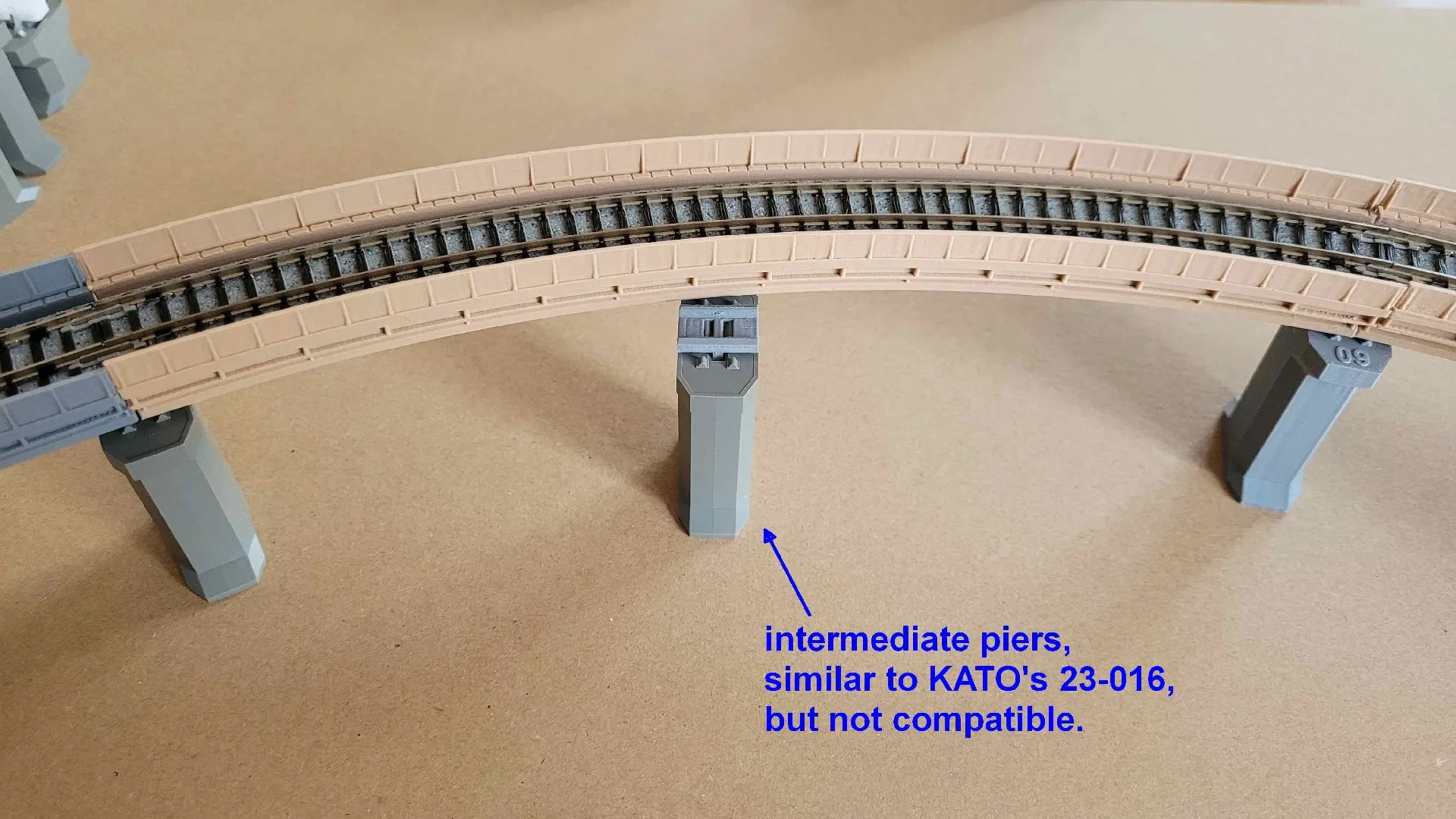

Помимо опор, используемых на пересечениях путей виадука, компания Kato под номером 23-016 предлагает также промежуточные опоры для более длинных путей, чтобы обеспечить более реалистичное представление расстояния между опорами. В Европе этот набор вряд ли достанется, да и у меня его нет. Но я создал свои промежуточные опоры со своим подшипником. Последний подходит только для DIY-виадуков и не будет работать с оригинальными виадуками KATO по техническим причинам.

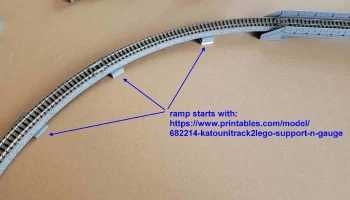

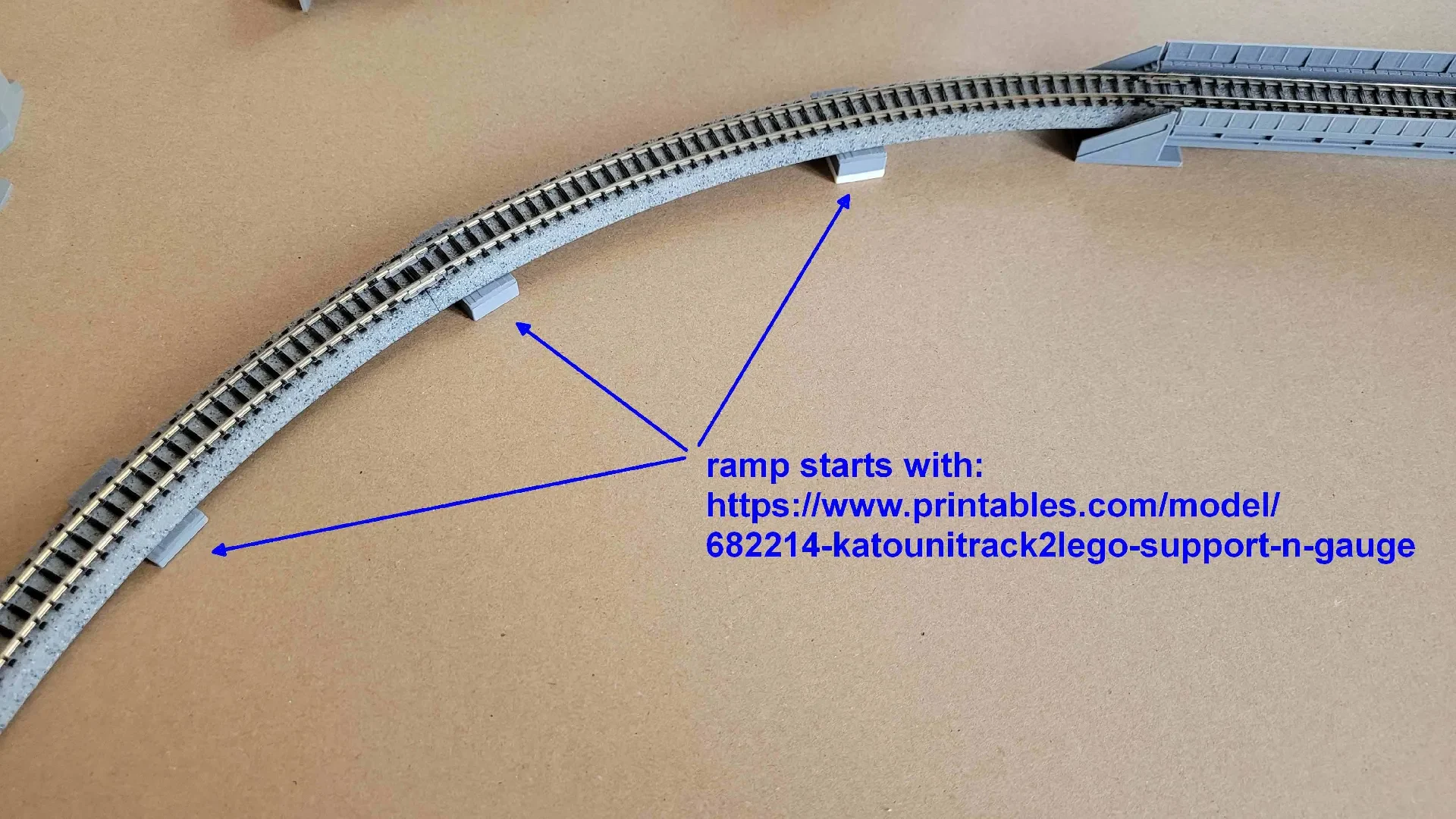

Первую часть оценки путей до уровня пирса 0 можно использовать мою более раннюю разработку:
https://www.printables.com/model/682214-katounitrack2lego-support-n-gauge

Обратите внимание:
«Kato» и «Unitrack» являются торговыми марками K.K. Секисуи Кинзоку, Япония. Все товарные знаки используются только для справки. Представленный здесь дизайн не поддерживается и не авторизуется вышеупомянутыми владельцами товарных знаков.
