Система катушек с роликами на стержне - компактная устано..

Я распечатал эти аккуратные ролики, которые нашел на распечатках, и использовал их в сухом ящике для самостоятельного изготовления, но в большой водонепроницаемый контейнер Home Depot я смог поместить только 4 катушки. Кроме того, они требовали довольно много времени и материала для печати на катушечный валик, что мне не понравилось.

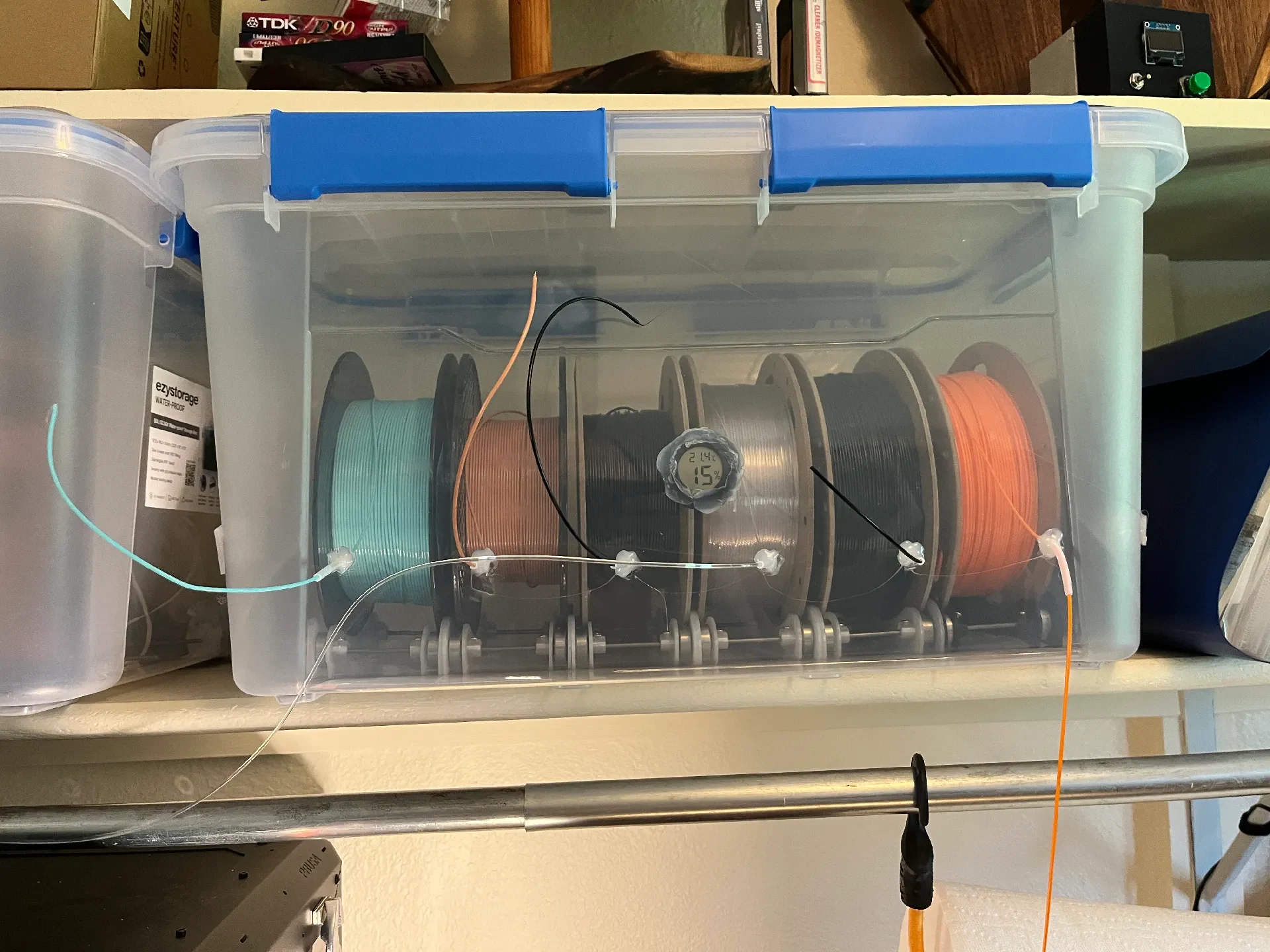

Моя новая установка позволяет мне разместить 6 катушек, и каждую катушку можно снимать отдельно.

Обновления:

9/2024 — Добавлен держатель для бара Drybox (см. последнее изображение).

Материалы:

Металлический стержень диаметром 1/8 дюйма (3,15 мм)
Получил свой в Home Depot… около 4 баксов за 5 футов или около того.
Винты М3 (4 на катушку)
608 Подшипники (4 на катушку)

Сборка:

Примечание. Я проектировал сопло 0,6/PLA, поскольку оно было загружено в то время, поэтому допуски могут отличаться.

Распечатайте по 2 детали каждой детали и 4 шайбы для каждой катушки.

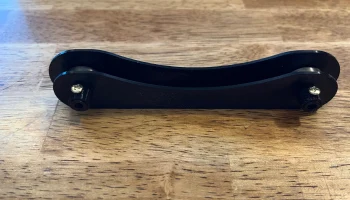

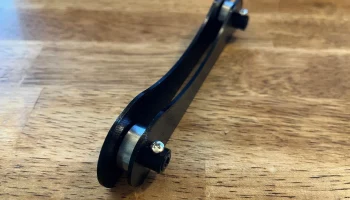

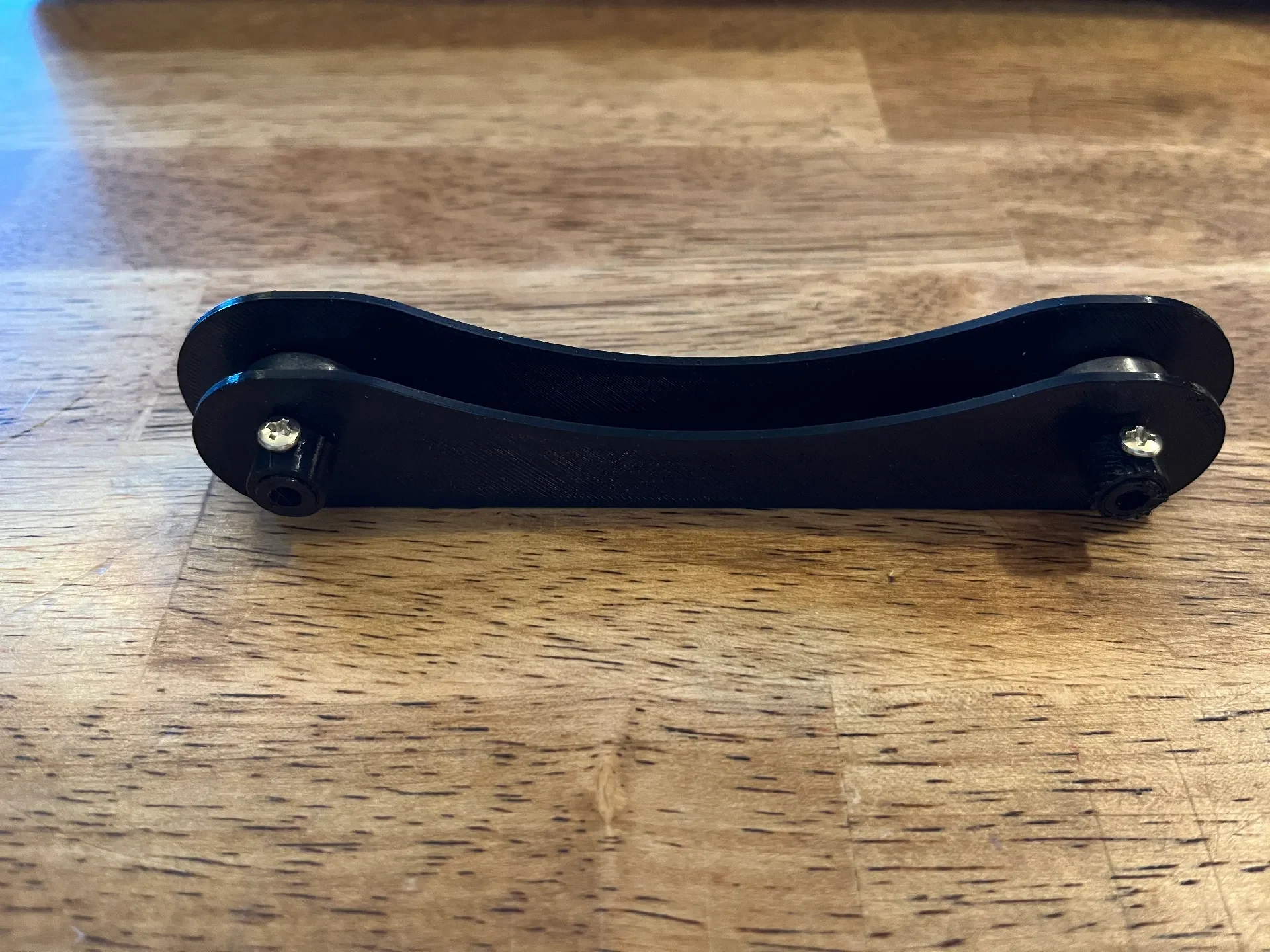

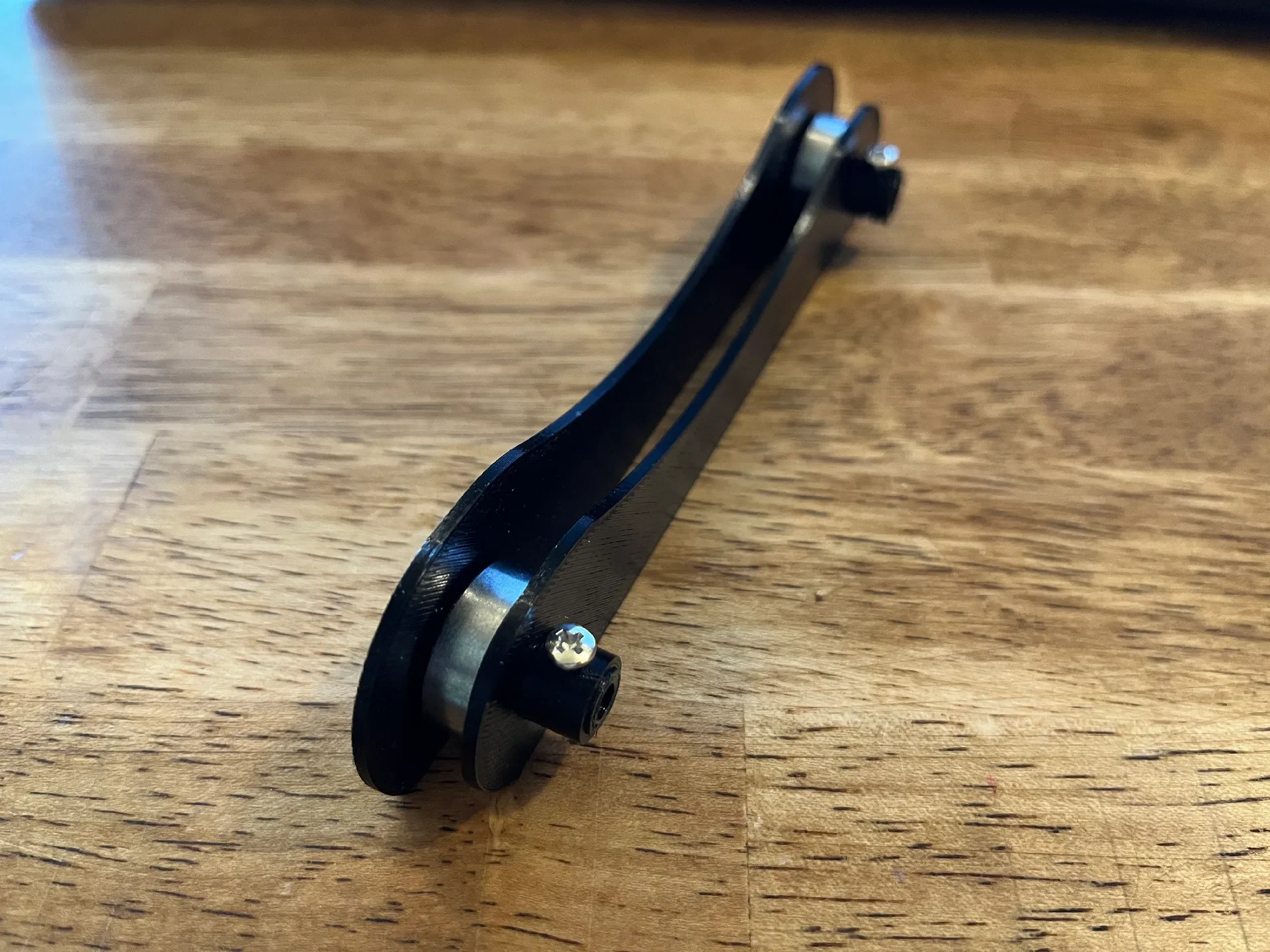

Наденьте подшипники на стойки и добавьте шайбу поверх каждой.
Сдвиньте внутреннюю сторону и вверните в отверстия несколько винтов M3, но не до конца.
Наденьте пары из них на стержни и расположите их по мере необходимости.
затянуть винт��

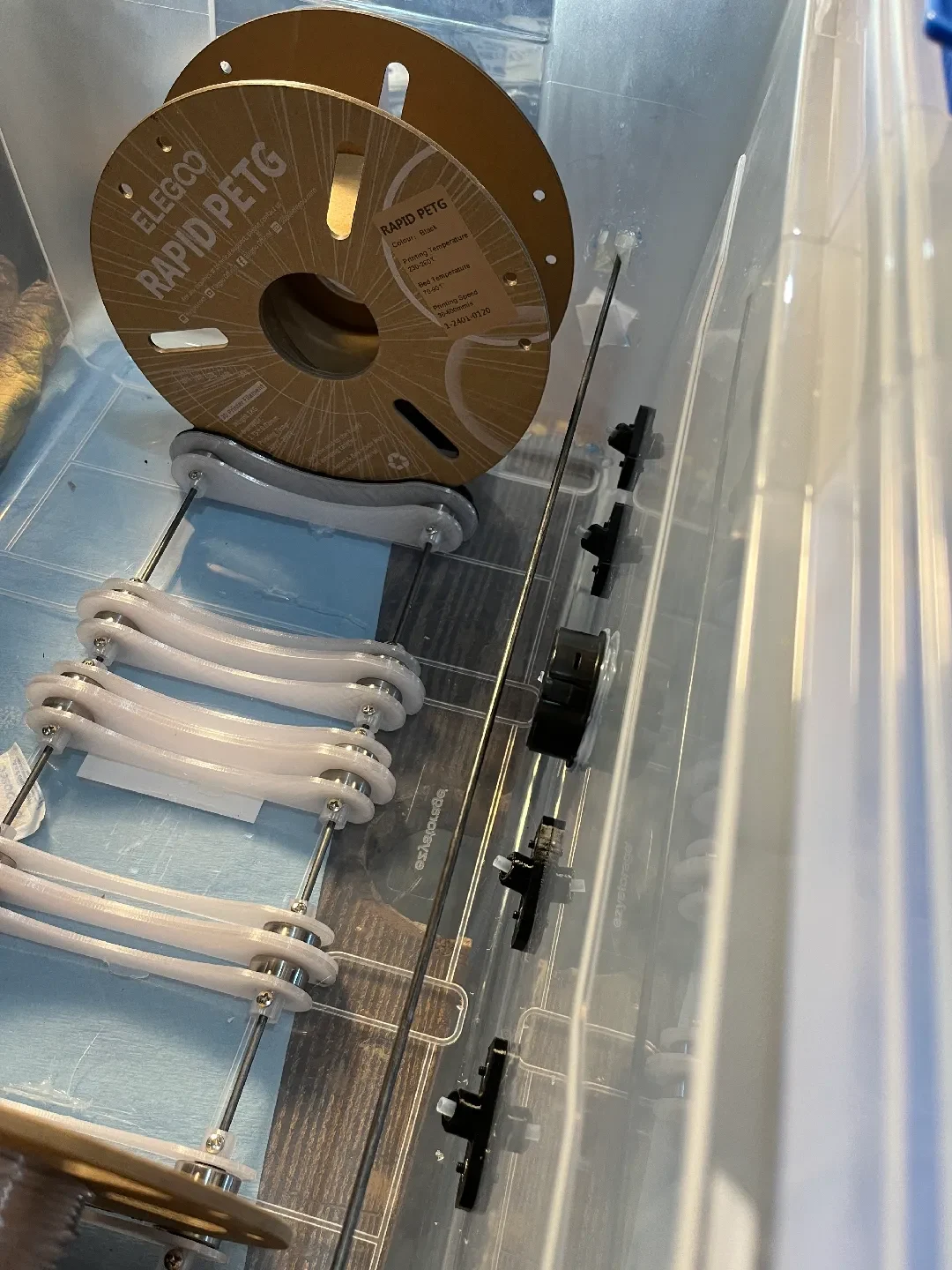

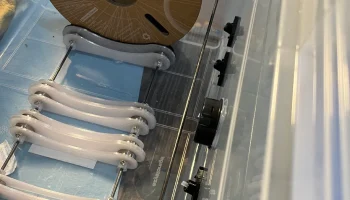

В зависимости от вашего сухого бокса и его расположения вы можете столкнуться с проблемой, с которой столкнулся я: на конце катушки, когда он становится светлым, он может соскользнуть с роликов, застрять где-нибудь в странном месте и привести к сбою печати. Чтобы остановить это, я добавил планку перед катушками (того же размера, что и основная планка). Я просто приклеил простые держатели (см. файл Drybox Barholder).

Печать

Я использовал PETG и насадку 0,4, но подозреваю, что все подойдет.

Примечания к проектированию

Версия 1 работала, но имела несколько проблем: ролики были расположены слишком близко, а отсутствие промежуточной шайбы приводило к слишком сильному трению. В совокупности это приводило к тому, что катушки иногда спрыгивали с роликов, и я просто не доверял этому.

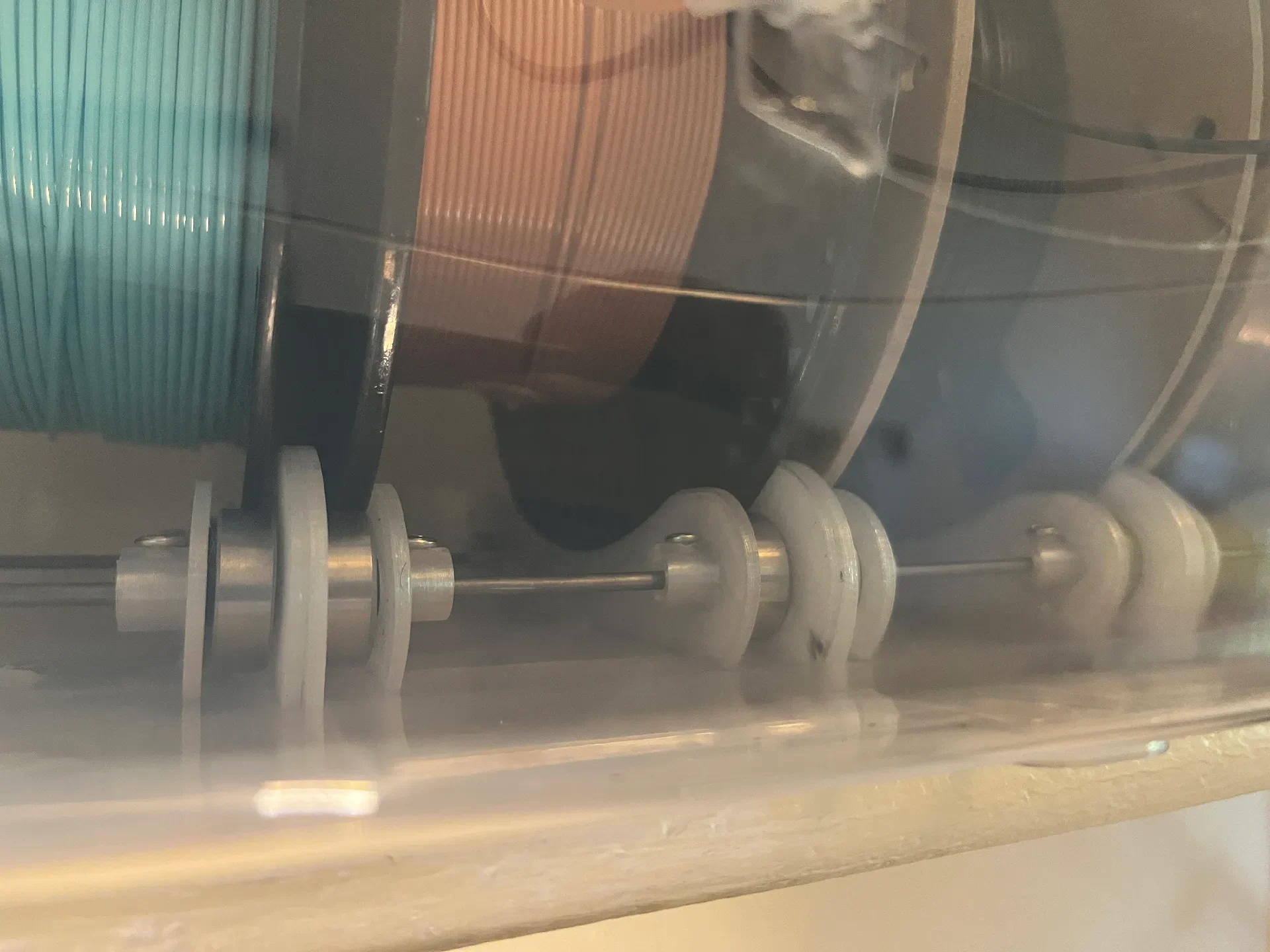

Они расположены дальше друг от друга, а добавление пластиковой шайбы означает, что подшипники вращаются гораздо свободнее. Кроме того, охватываемая часть выше, чтобы катушка не выскочила вбок.
