Чехол AirGradient своими руками

Это чехол на замену датчика качества воздуха AirGradient DIY, который использует печатную плату v2.

Самая большая проблема с этими устройствами заключалась в том, что датчик температуры был установлен непосредственно на печатной плате и всегда имел показания на несколько градусов выше из-за тепла, выделяемого другими компонентами. Было «исправление» этой проблемы, заключающееся в использовании специальной штуки, в которую можно было вставить датчик температуры. Это всегда было немного некрасиво.

Поэтому я решил, что должен быть более аккуратный способ.

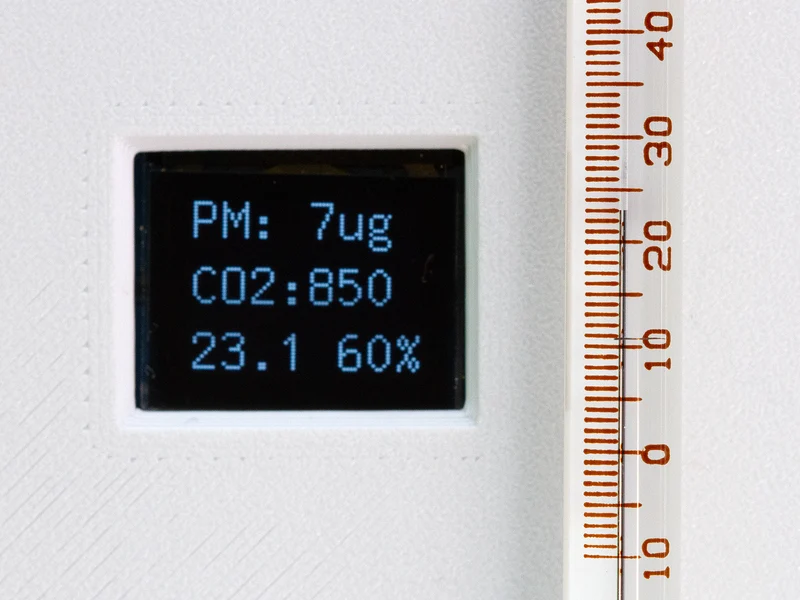

Этот корпус по сути делает то же самое, за исключением того, что датчик температуры теперь находится в отдельной камере внутри корпуса. Изолированный воздух проходит через вентиляционные отверстия с трех сторон. Тестирование, кажется, показывает, что температуры теперь довольно точны.

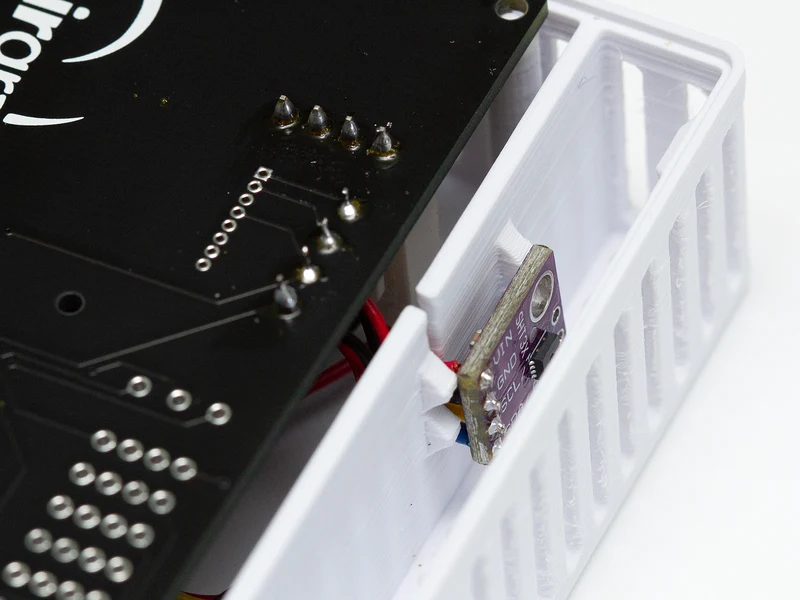

Припаяйте датчик SHT к свободным выводам и просто вставьте выводы в паз, оставив датчик в камере. Если хотите, можете приклеить или приклеить провода. Я этого не сделал, поскольку слот намеренно плотно прилегает.

Похоже, ни у кого нет крошечных винтов, которыми можно было бы прикрепить датчик ТМ к печатной плате, поэтому я спроектировал его так, чтобы он крепился к корпусу. Это имеет дополнительное преимущество, заключающееся в отсутствии «коротких замыканий» в воздушном потоке между входом и выходом воздуха.

Если вы еще не собрали AirGradient, попробуйте припаять Arduino так, чтобы дисплей находился на той же высоте, что и датчик PM. Таким образом, когда вы установите его в корпус, дисплей будет аккуратно располагаться на одном уровне с окном, а разъем USB будет правильно совмещен с его отверстием.

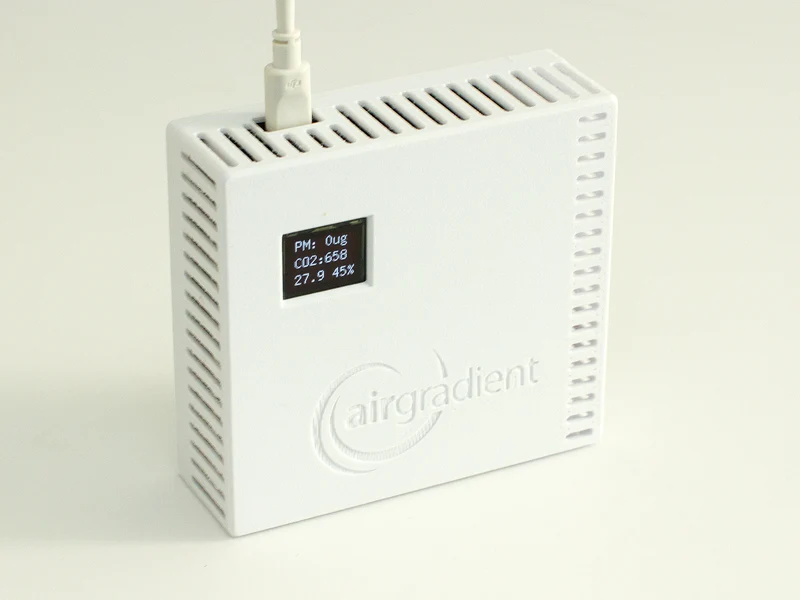

Сам корпус представляет собой простую конструкцию, состоящую из двух частей, которые соединяются без использования винтов.
