Подставка для Тенсегрити своими руками........

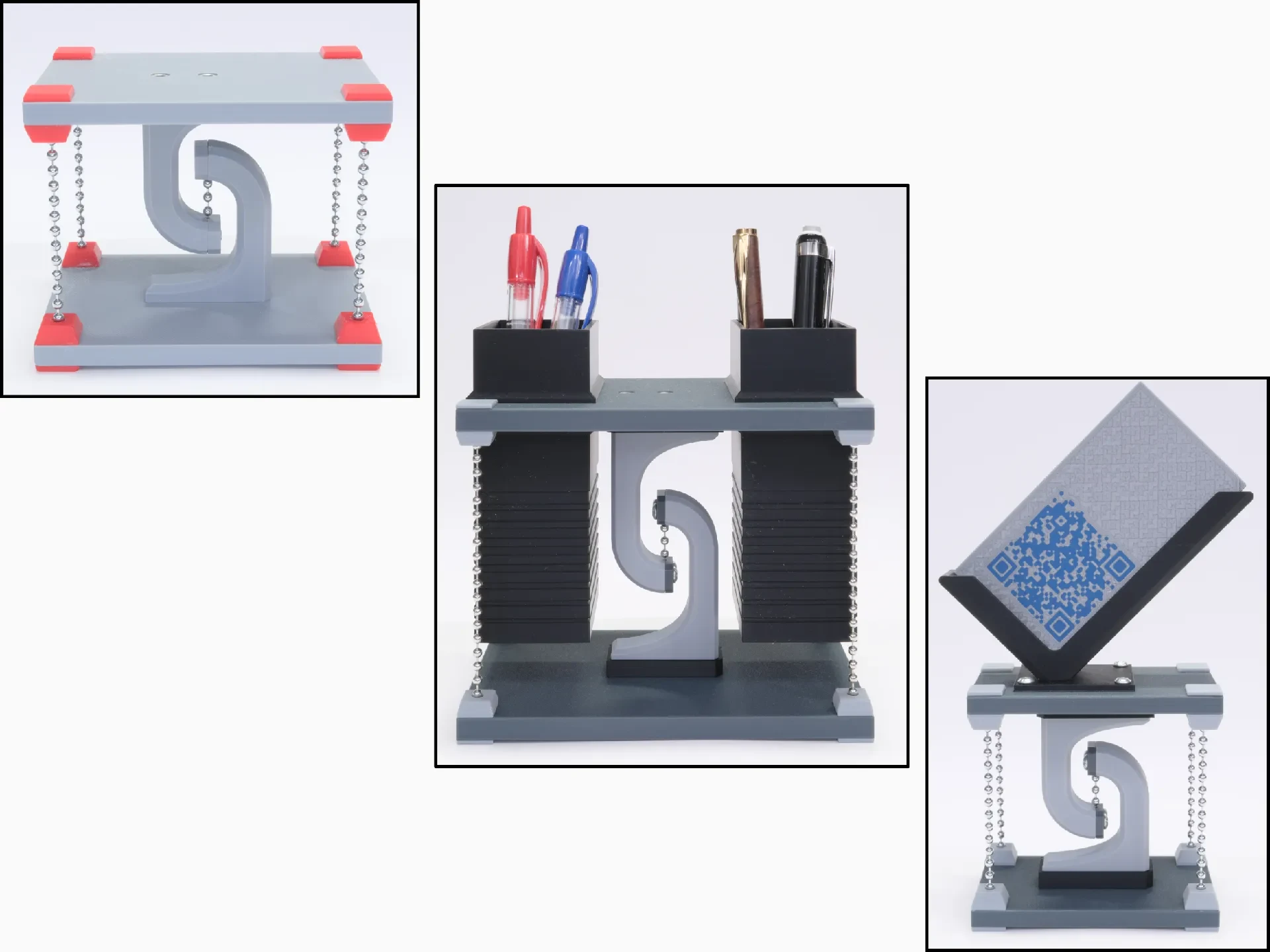

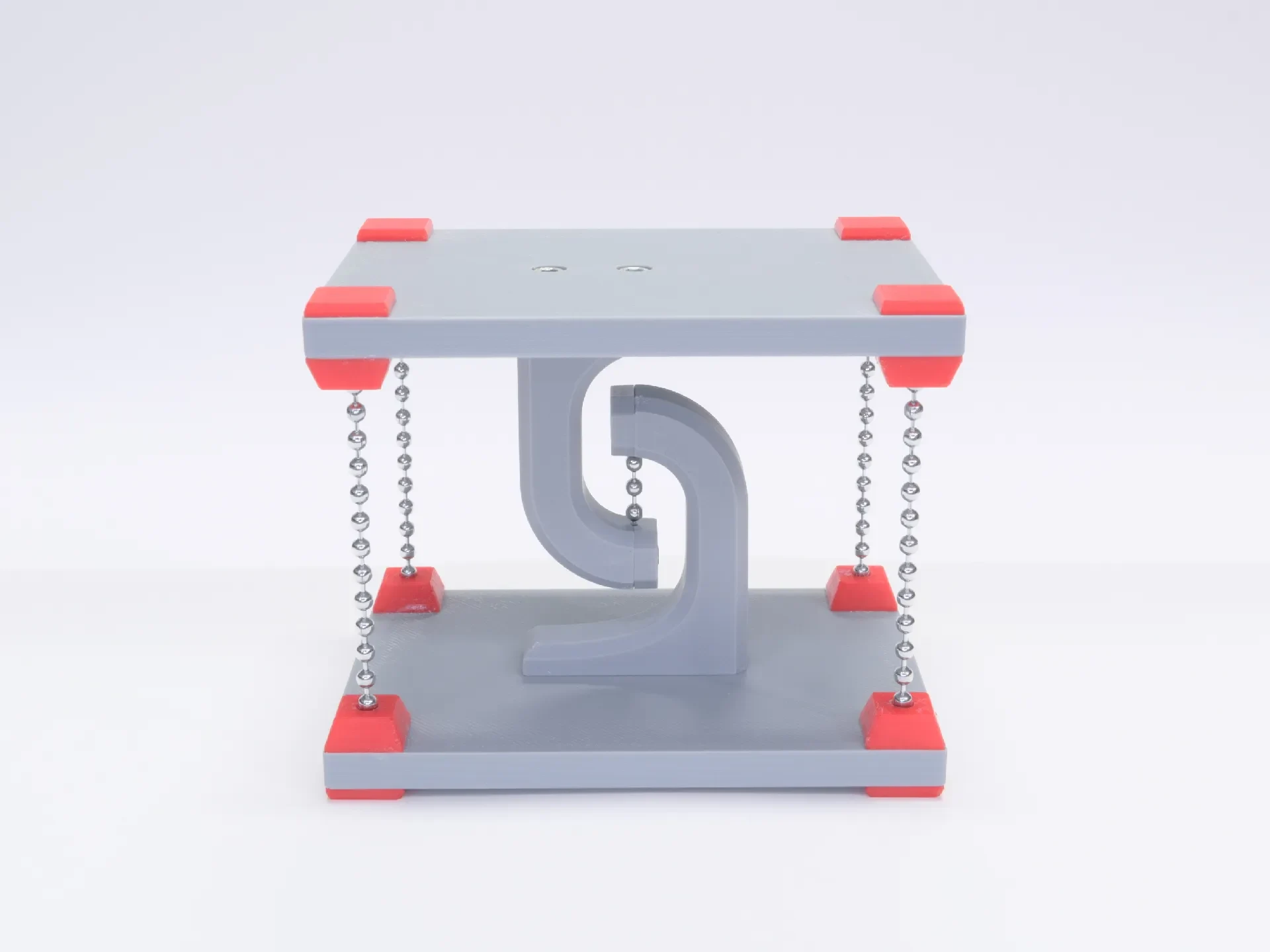

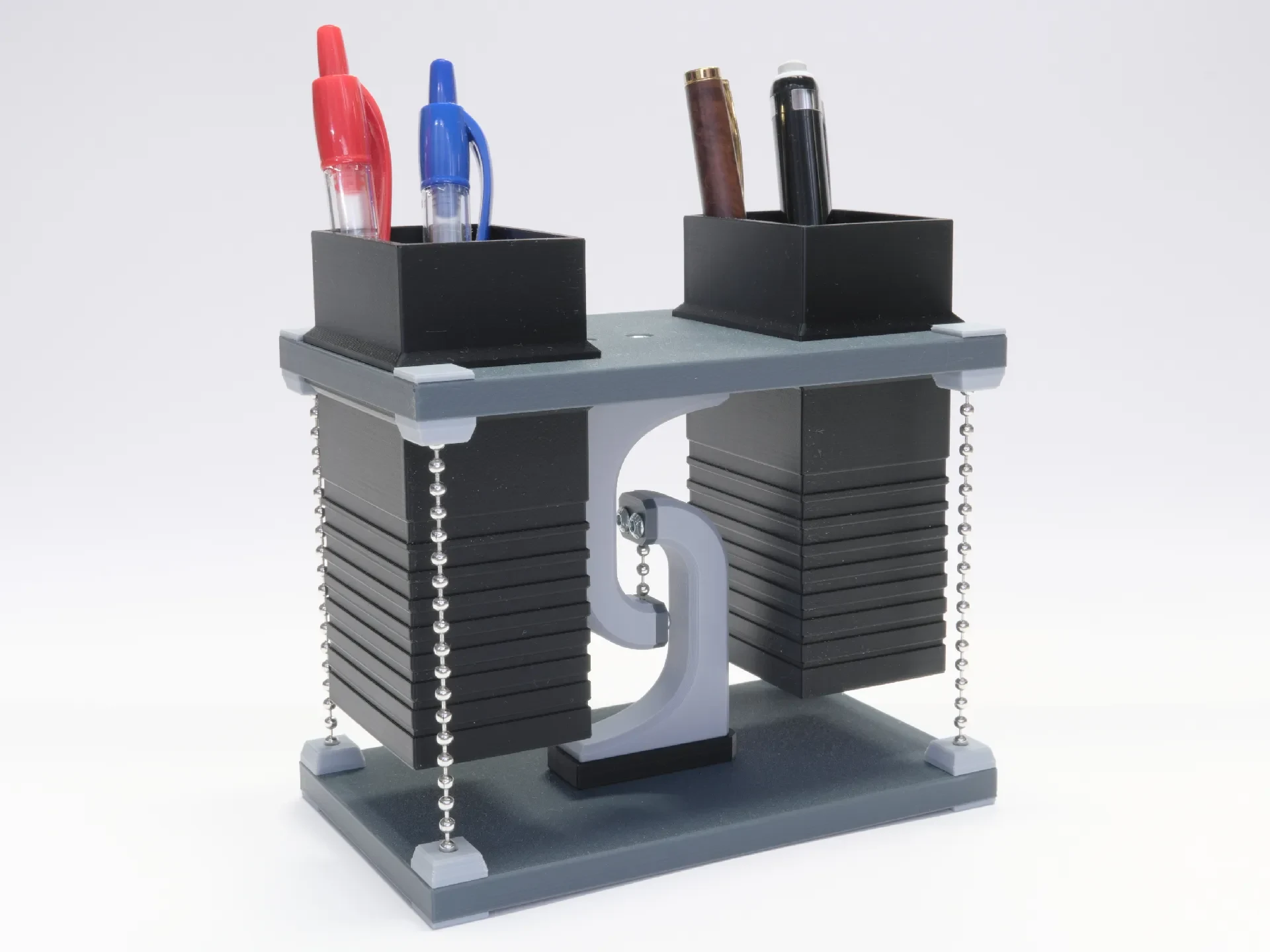

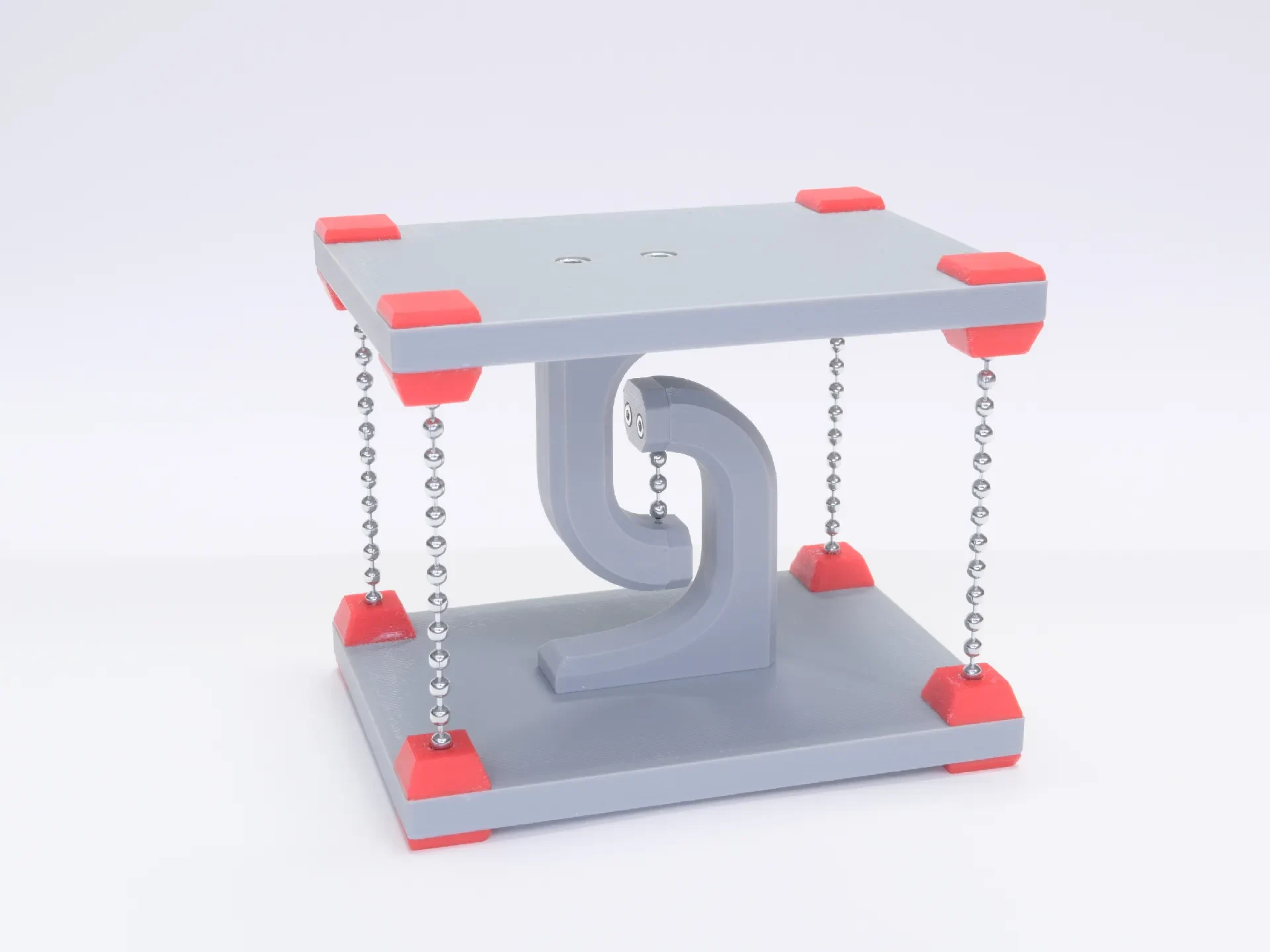

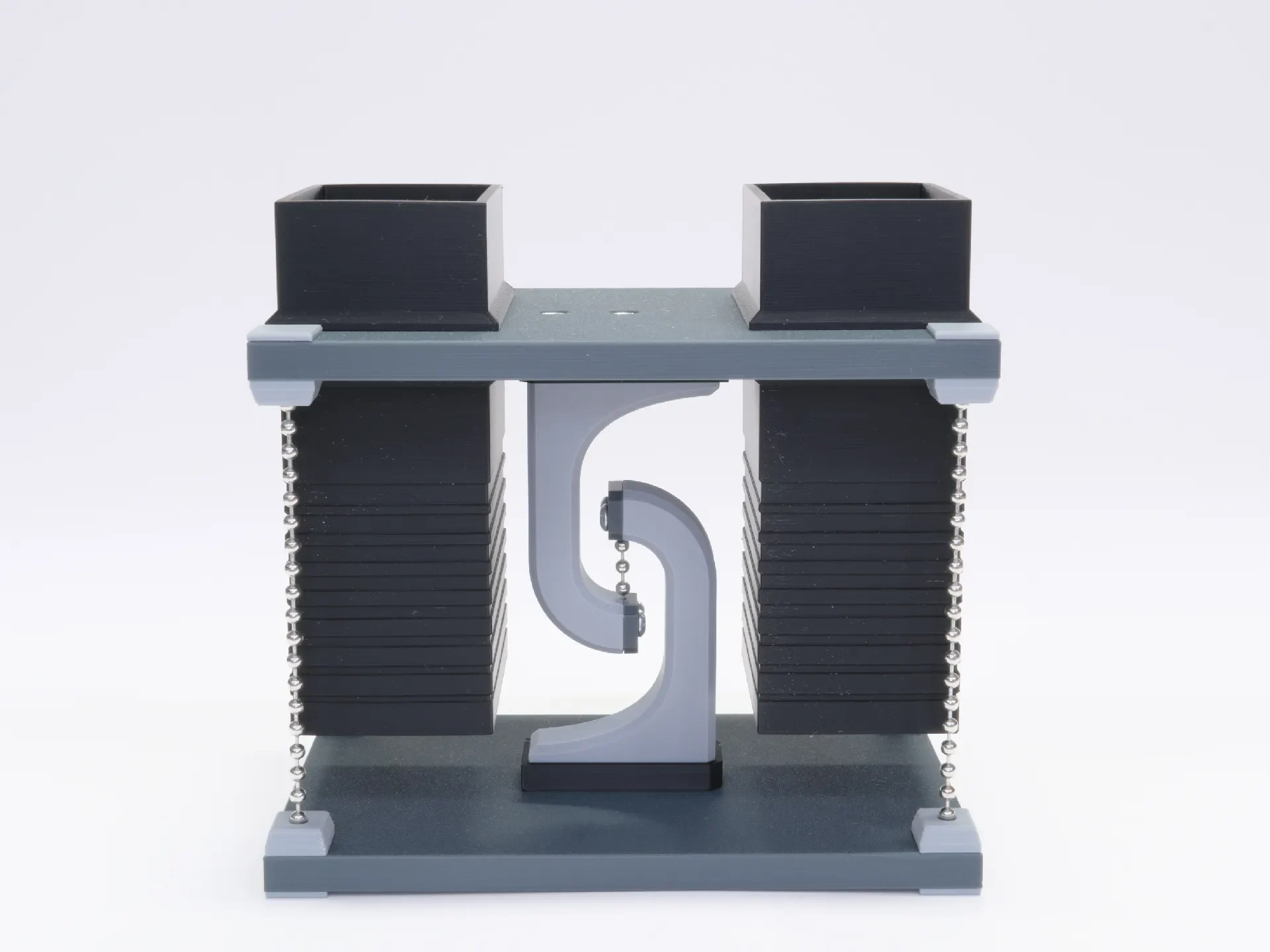

В этой стойке тенсегрити используется растяжение и сжатие для создания визуально ошеломляющей конструкции! Мои проекты представляют собой забавную научную демонстрацию или уникальный настольный органайзер.

Я сосредоточил дизайн вокруг шариковой цепи №6 и набора прокладок для средней скобы. Конечным результатом является идеальное натяжение, которое легко настроить без необходимости тщательно измерять или завязывать узлы.

Принадлежности

Это печатный проект, требующий сборки и крепежа. Вам понадобится:

Около 103 звеньев (42 см или 17 дюймов) шариковой цепи №6.
(2) Квадратные гайки M3 (DIN 562)
(2) M3x35 ШКС
(2) M3x8 ШКС
Суперклей-гель или ваш любимый клей для пластика.
Лента в качестве вспомогательного средства при сборке

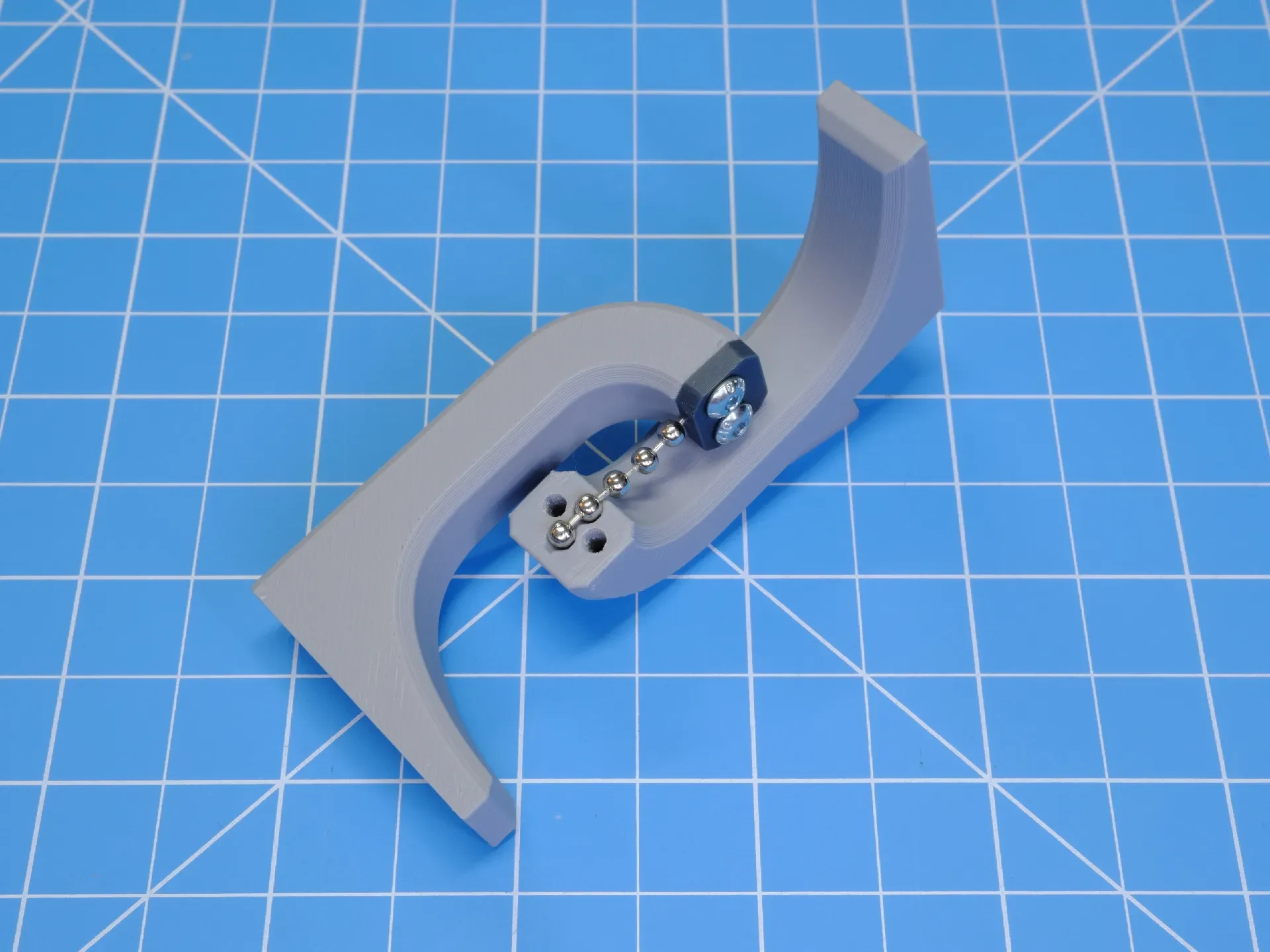

Средние раскосы имеют три способа крепления средней цепи. Выберите один:

(4) Винты с полукруглой головкой M3x8
(4) Саморезы M2x10 для пластика.
(4) нити длиной 7 мм и клея.

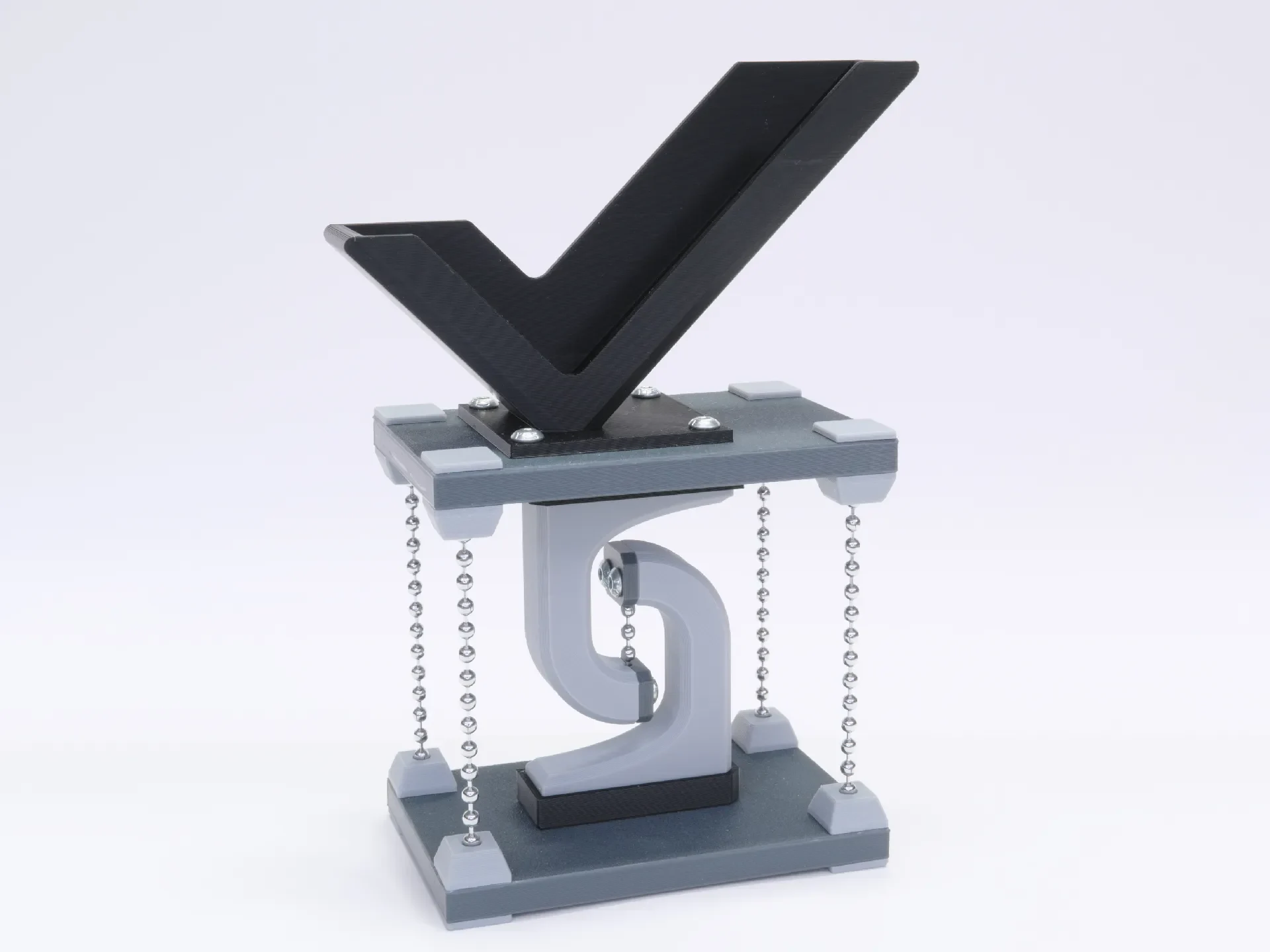

Если вы делаете держатель для визитных карточек, вам также понадобятся (4) винта M3x6, чтобы прикрепить держатель к верхней части.

Печать

Начните с пробной печати, чтобы дважды проверить допуски. Многие мелкие детали выиграют от включения z-hop и использования печатной платформы с дополнительным клеем.

Нарезка и печать ориентированы на одну цель: жесткость. Выберите жесткий материал для верха и основания. Если вы заметили деформацию, используйте поля и гироидное наполнение. Используйте дополнительные периметры на средних распорках, основании и верху для дополнительной жесткости.

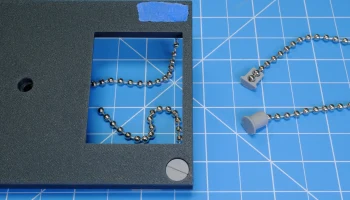

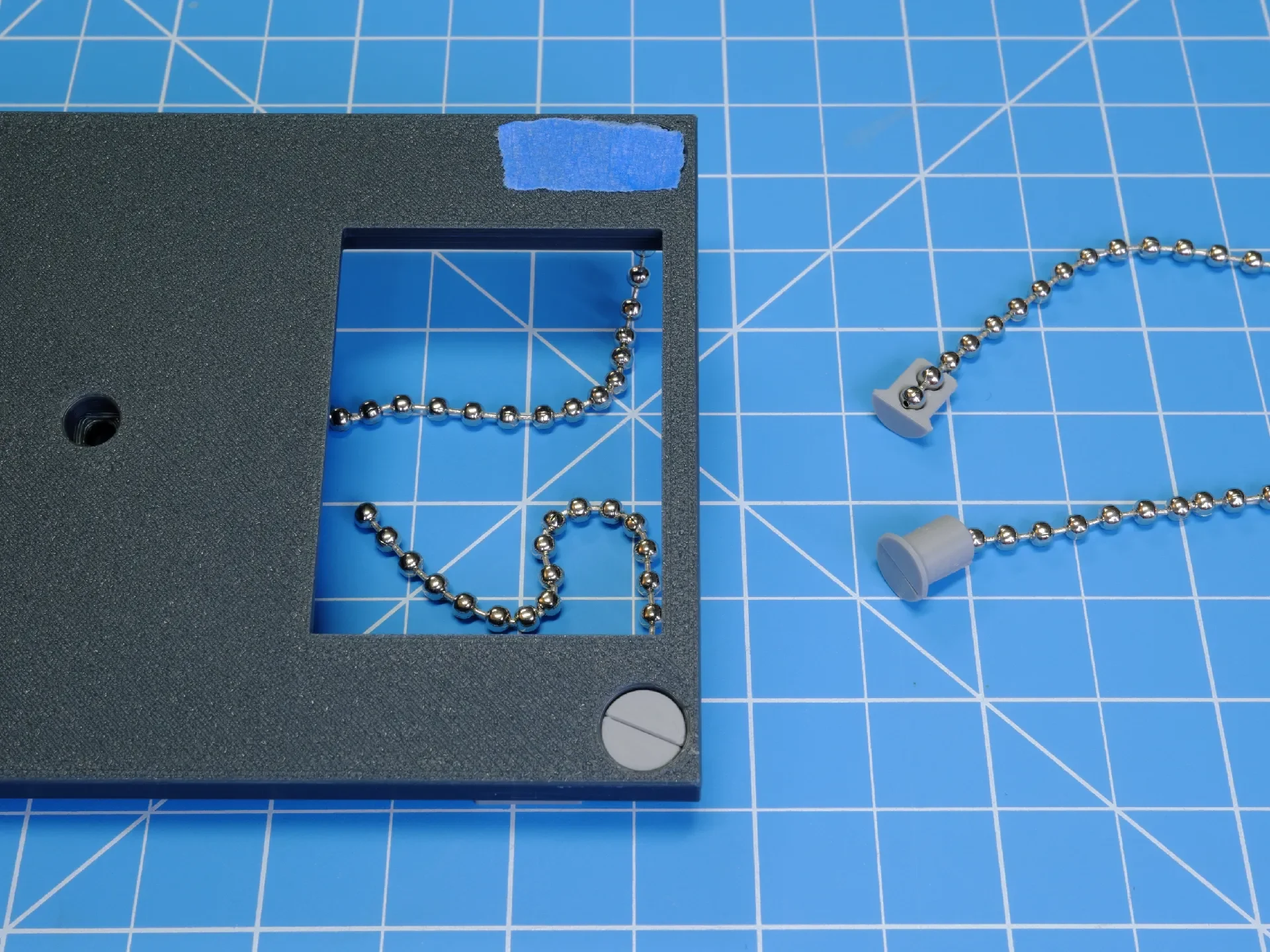

Сборка

Полностью подробные инструкции с изображениями и контрольным списком запчастей можно загрузить в формате PDF.

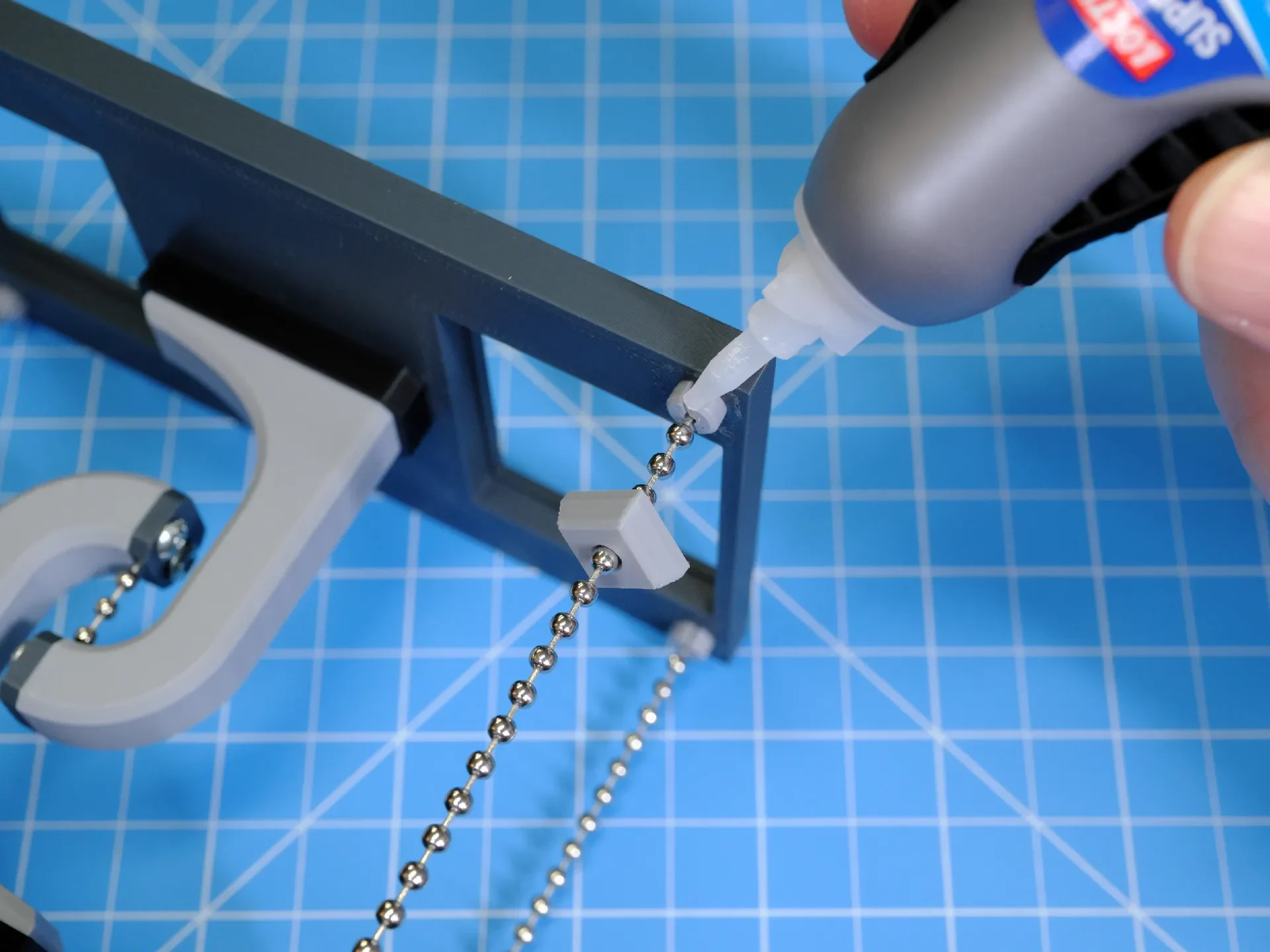

Детали подставки для тенсегрити не соединятся полностью, пока не будут натянуты все цепи, поэтому наберитесь терпения. Не поддавайтесь желанию склеить детали во время сборки, потому что вам может потребоваться некоторая разборка, чтобы точно отрегулировать натяжение. После того, как подставка станет самостоятельной, приклейте на место крышки и дополнительные детали с помощью геля-суперклея.

Регулировка натяжения

Различия между марками цепей и допусками печати означают, что невозможно предсказать точные значения толщины прокладок и длины цепи. Натяжение регулируется с помощью средней распорки путем замены прокладок разной толщины. Одна прокладка может сместить высоту средней распорки максимум на ± 2 мм. (Оставьте прокладку для регулировки на -2 мм.)

Спасибо за поддержку, наслаждайтесь!

Незначительное редактирование: Обновлены изображения.
