Сухой ящик для нитей своими руками (просто и дешево).......

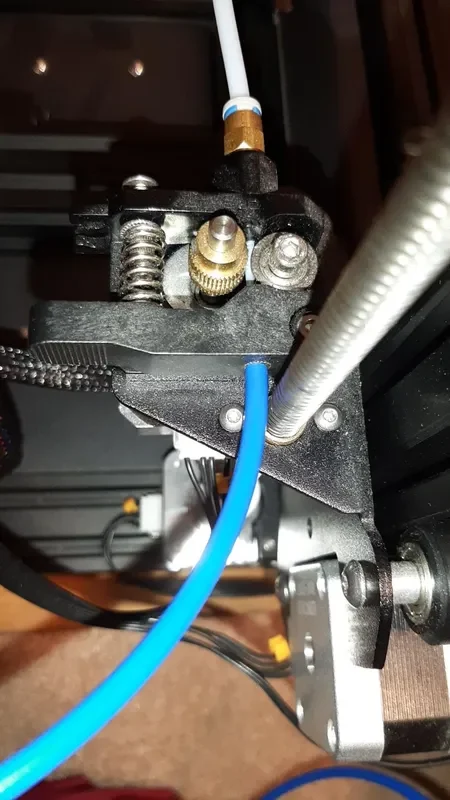

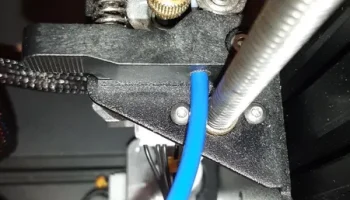

Редактировать 15 сентября 2023 г.: Удален PC4-M6-Extrumer-Mount, потому что я понял, что это совершенно ненужно (смеется). ПТФЭ трубка из коробки упирается в экструдер, который работает нормально.

Редактировать 14 мая 2025 г.: Обновлены рекомендации по использованию прозрачного диоксида кремния, поскольку оранжевый цвет не указывает на достаточно ранний срок. Добавлена ​​дополнительная информация о гигрометрах, включая взвешивание осушителя для определения веса и сушку осушителя.

Схема

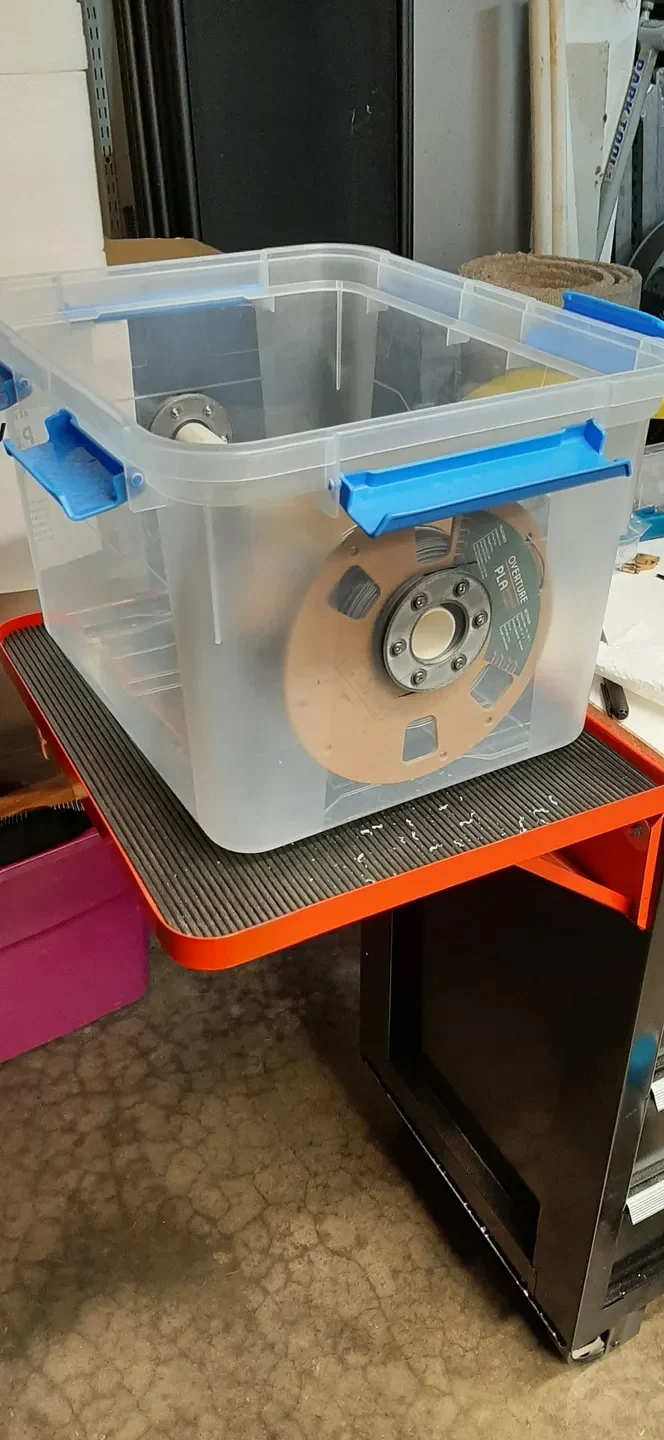

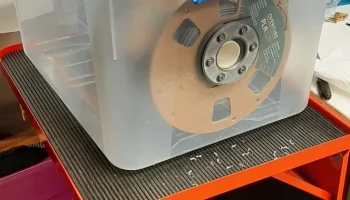

Мне нужен был способ хранить нить в сухом помещении и печатать прямо из хранилища без необходимости постоянно перемещать катушки. Я не смог найти его по разумной цене, поэтому построил его.

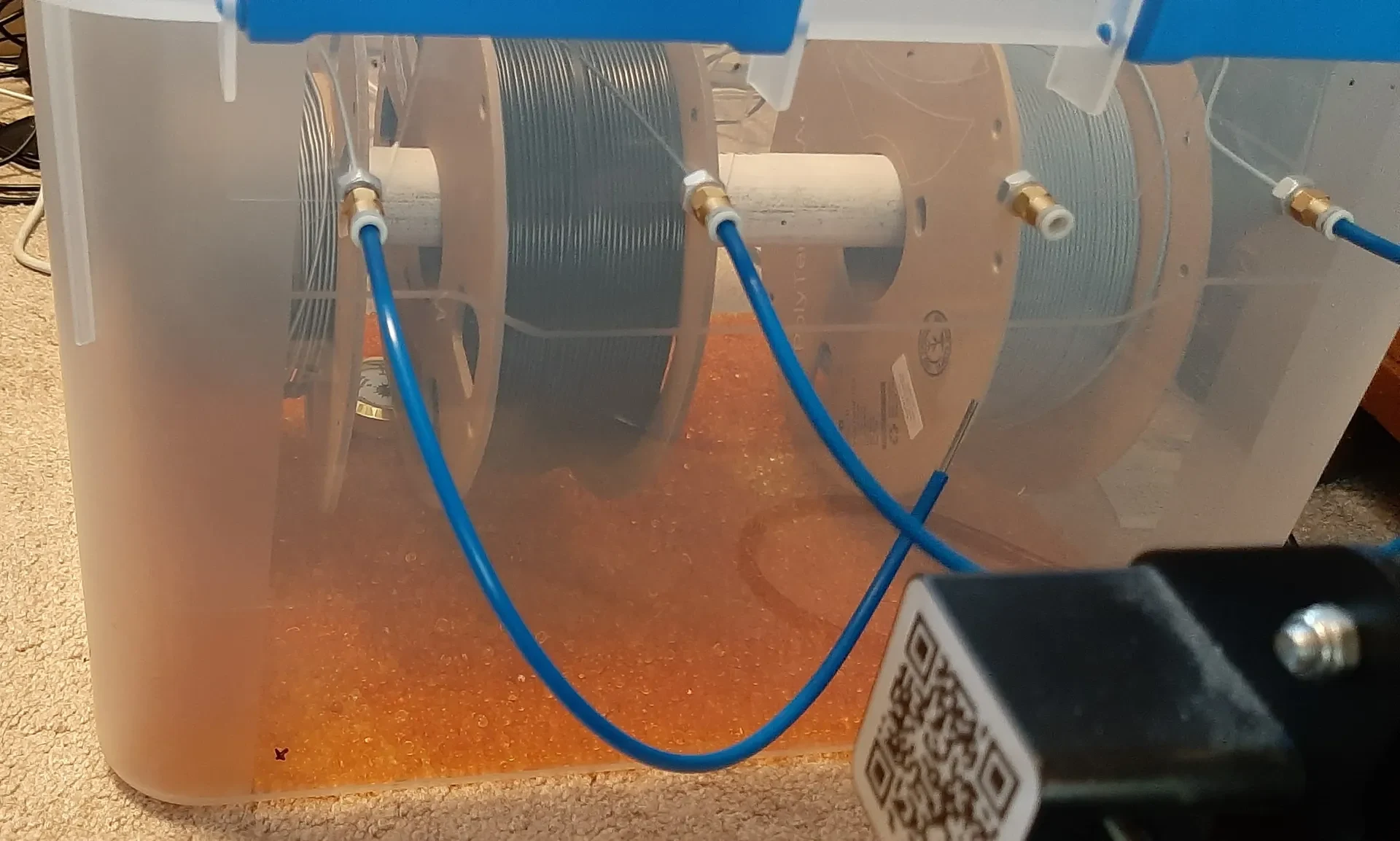

Эта конструкция может хранить и распределять 4 катушки нити одновременно, сохраняя их влажность <20% (если верить моему дешевому гигрометру). Смена нитей занимает дополнительные 30 секунд, но это того стоит, чтобы нить оставалась сухой.

В итоге я потратил на этот проект около 40 долларов (для контекста: это примерно столько же, сколько дешевая сушилка для нити Amazon, вмещающая только одну катушку). В зависимости от того, что у вас есть, это может быть немного больше (общая стоимость материалов около 50 долларов) или значительно меньше. Я выбрал коробку со степенью защиты IP67, что, вероятно, излишне. Вам также не придется покупать гигрометр, если вы используете индикаторный силикагель.

Вот несколько похожих дизайнов, которые вы можете попробовать:

https://www.printables.com/model/858-6-spool-filament-dry-box-storage-system-with-bowde

https://www.printables.com/model/268604-husky-ip65-moisture-proof-4-spool-filament-dry-box

Оба варианта дороже/сложнее, чем этот вариант, но имеют определенные преимущества и определенно заслуживают внимания.

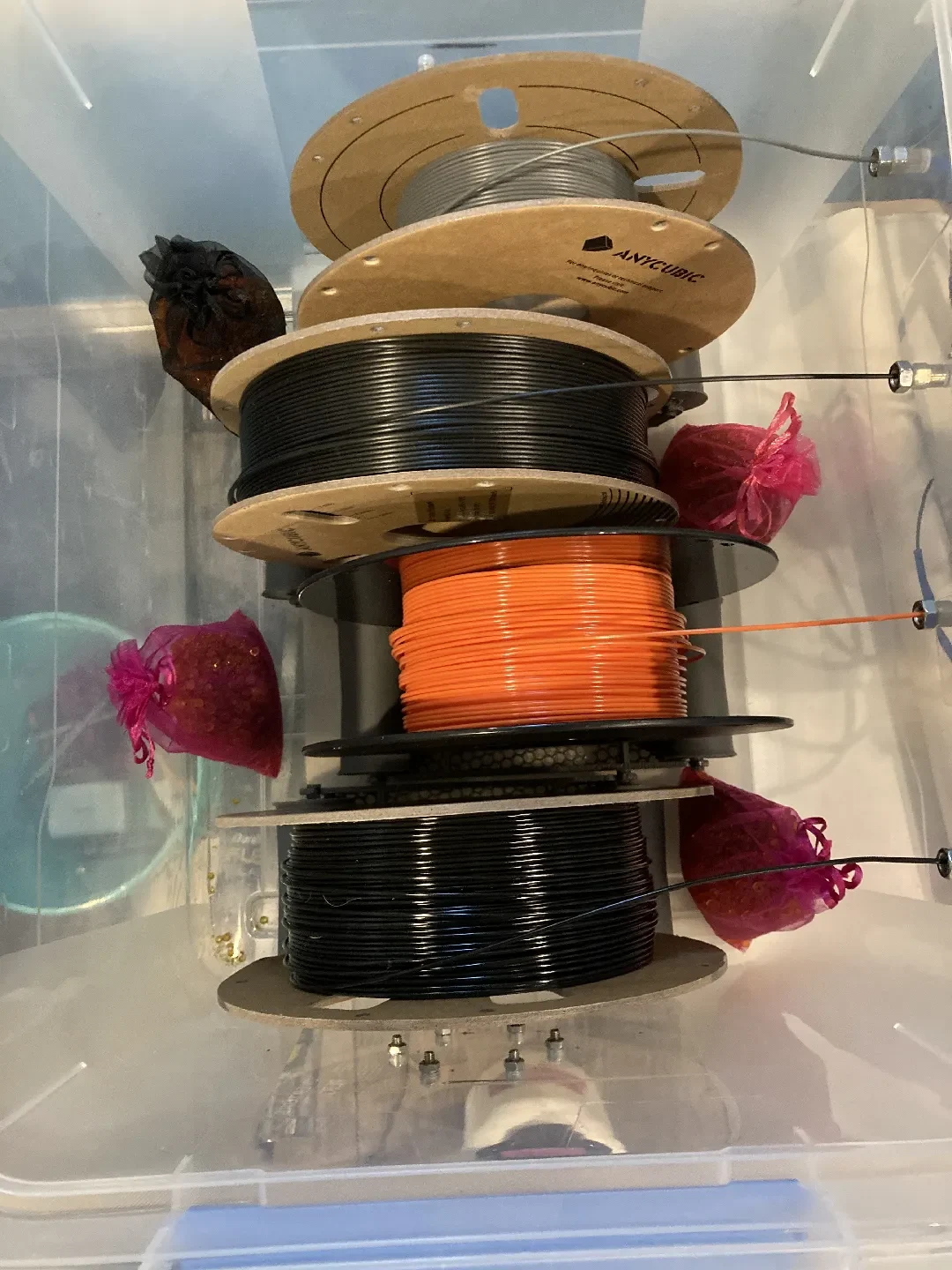

Это также работает с катушечными роликами на подшипниках, мое мнение здесь.

Сборка
Спецификация материалов
Ссылка на количество и стоимость товара
Коробка 1, 16 долларов США. Ссылка
Труба ПВХ (наружный диаметр около 1 ¼ дюйма) 18 дюймов 5 долларов США.
Болты M4x8 или M4x12 12
Гайки M4 от 16 до 17
Трубка из ПТФЭ от 80 до 100 см, ссылка $12
PC4-M6 Пневматические фитинги 4-5
Осушающие шарики из силикагеля (рекомендуются прозрачные, оранжевые, НЕ синие) 1 фунт, 12 долларов США. Ссылка
Гигрометр 1, 7 долларов, ссылка
Детали с 4 по 5, напечатанные на 3D-принтере Н/Д Н/Д

Количество пневматических фит��нгов и деталей, напечатанных на 3D-принтере, зависит от того, делаете ли вы насадку для трубки из ПТФЭ со стороны принтера.

НЕ покупайте синие шарики из силикагеля-осушителя. Они содержат хлорид кобальта, запрещенный ЕС из-за его токсичности. Он все еще доступен в США, но оранжевый силикагель считается более безопасным. (Однако все еще не могу это есть.) По моему опыту и опыту других, оранжевые индикаторные бусинки не меняют цвет до т��х пор, пока влажность не станет достаточно высокой. Рекомендуйте прозрачные бусины, поскольку они несут меньшую угрозу для здоровья и работают одинаково.

Вы можете приобрести достаточно точные гигрометры довольно дешево. Доступны цифровые и аналоговые; оба должны быть откалиброваны! Я использовал аналоговый гигрометр, потому что можно было купить его немного дешевле, а я пло��о забывал менять батарейки.

(Чтобы откалибровать гигрометр, поместите его в атмосферу с известной влажностью примерно на 24 часа и отрегулируйте ее в соответствии с известной влажностью. Если у вас есть гигрометр, которому вы доверяете, вы можете использовать его в качестве источника данных. В противном случае запечатанный контейнер с небольшим количеством поваренной соли и воды, смешанными вместе с образованием суспензии, создаст атмосферу с влажностью около 75%).

Инструкции по сборке

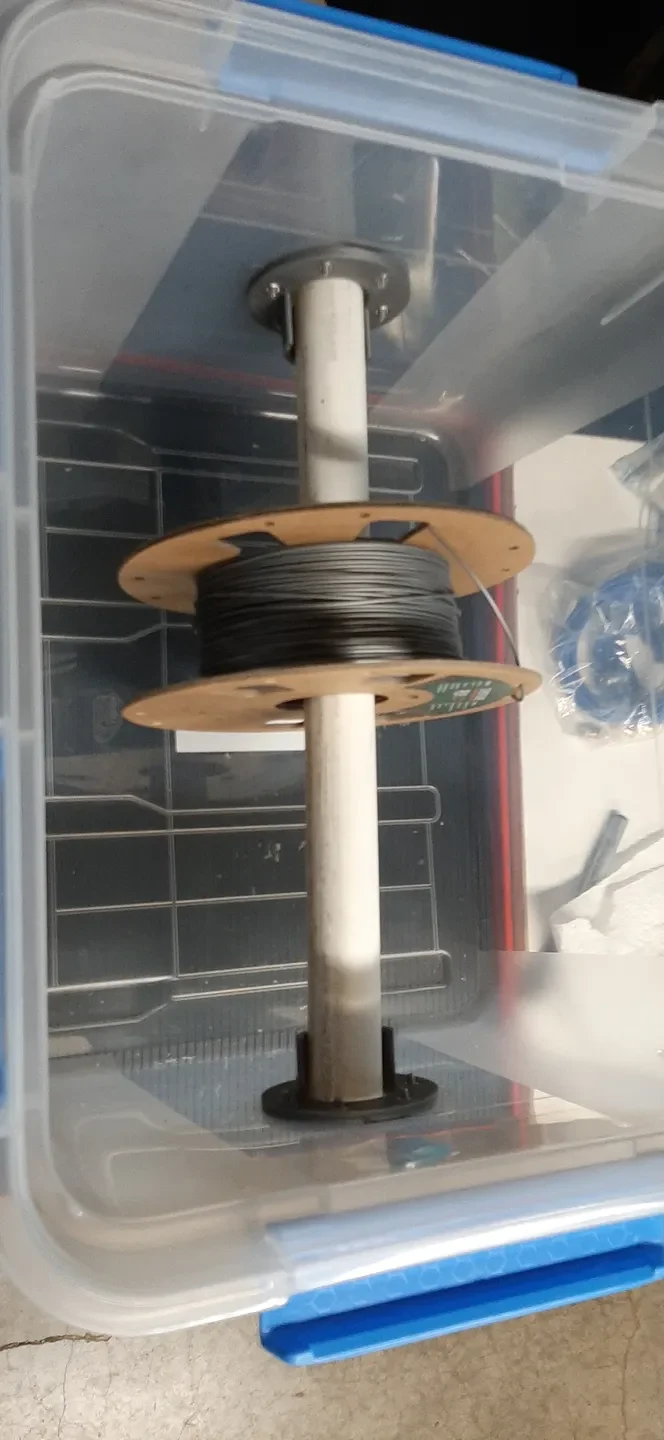

Крепление шпули в коробке:
Напечатайте на 3D-принтере 2 внутренних кольца и 2 внешних кольца.

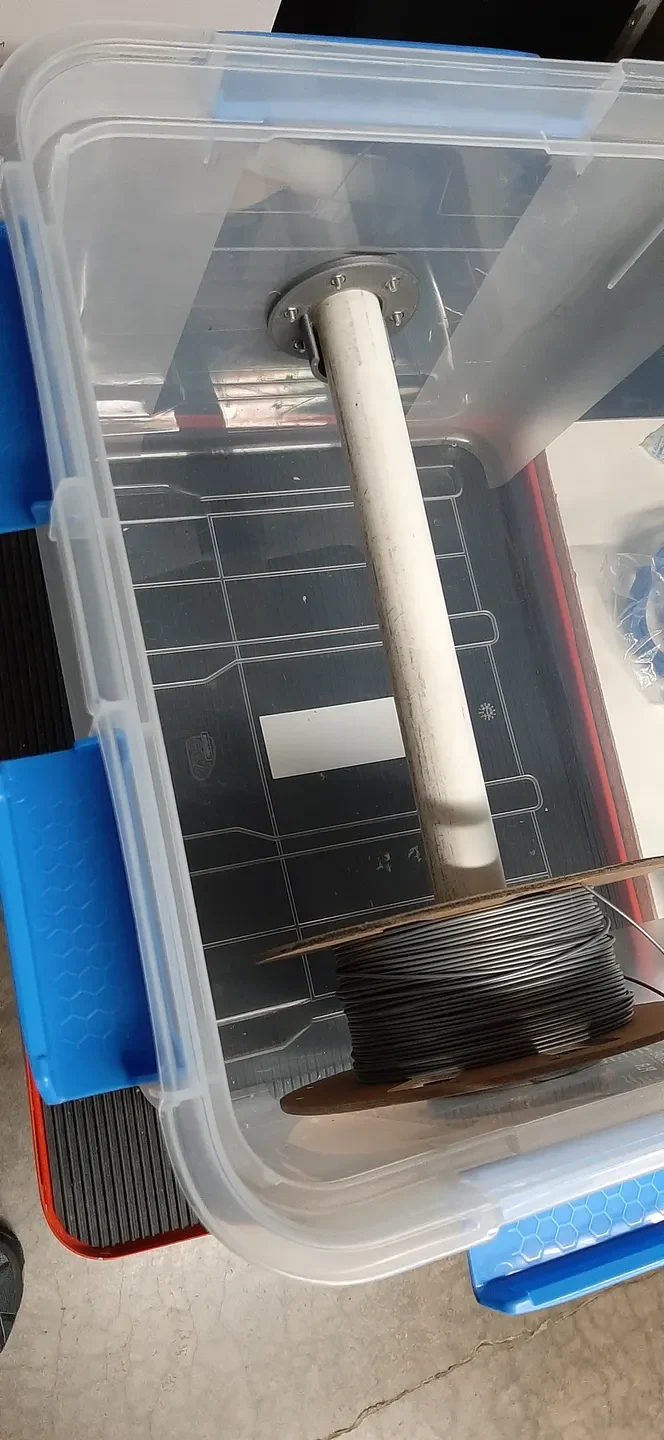

Купите коробку и решите, где в ней расположить трубу ПВХ. Я поместил свой немного выше вертикального центра, но по центру по горизонтали и на одном уровне.
Отрежьте трубу нужной длины (помните, что вы всегда можете сделать ее короче, но сделать ее снова длиннее сложно) и отметьте, где на коробке должны находиться концы трубы.
На каждом конце:
Используя внешнее кольцо в качестве шаблона, отметьте, где будет проходить каждое отверстие под болт.
Просверлите каждое отверстие, стараясь не повредить пластик. Используйте легкое давление и скорость от низкой до средней, а также направляющие отверстия. Чем плотнее посадка болта в отверстии, тем меньше воздуха будет просачиваться, но тем сложнее будет расположить каждое отверстие в нужном месте. (Вы всегда можете сделать h
