Плоское крепление Starlink со стандартным приводом DIY.....

Я живу на лодке и хотел установить антенну Starlink на рельс. Я видел отличное видео от Everlanders с похожей идеей, которая вдохновила этот проект, но они установили свою версию на поверхность, и я не смог заставить их модель работать в моем сценарии использования, поэтому начал с нуля. Итак, моя модель вдохновлена ​​его моделью, но вообще не использует его модель. У меня было дополнительное требование: его нужно было печатать на принтере Prusa Mini, потому что он есть у меня на лодке.

Моя версия:

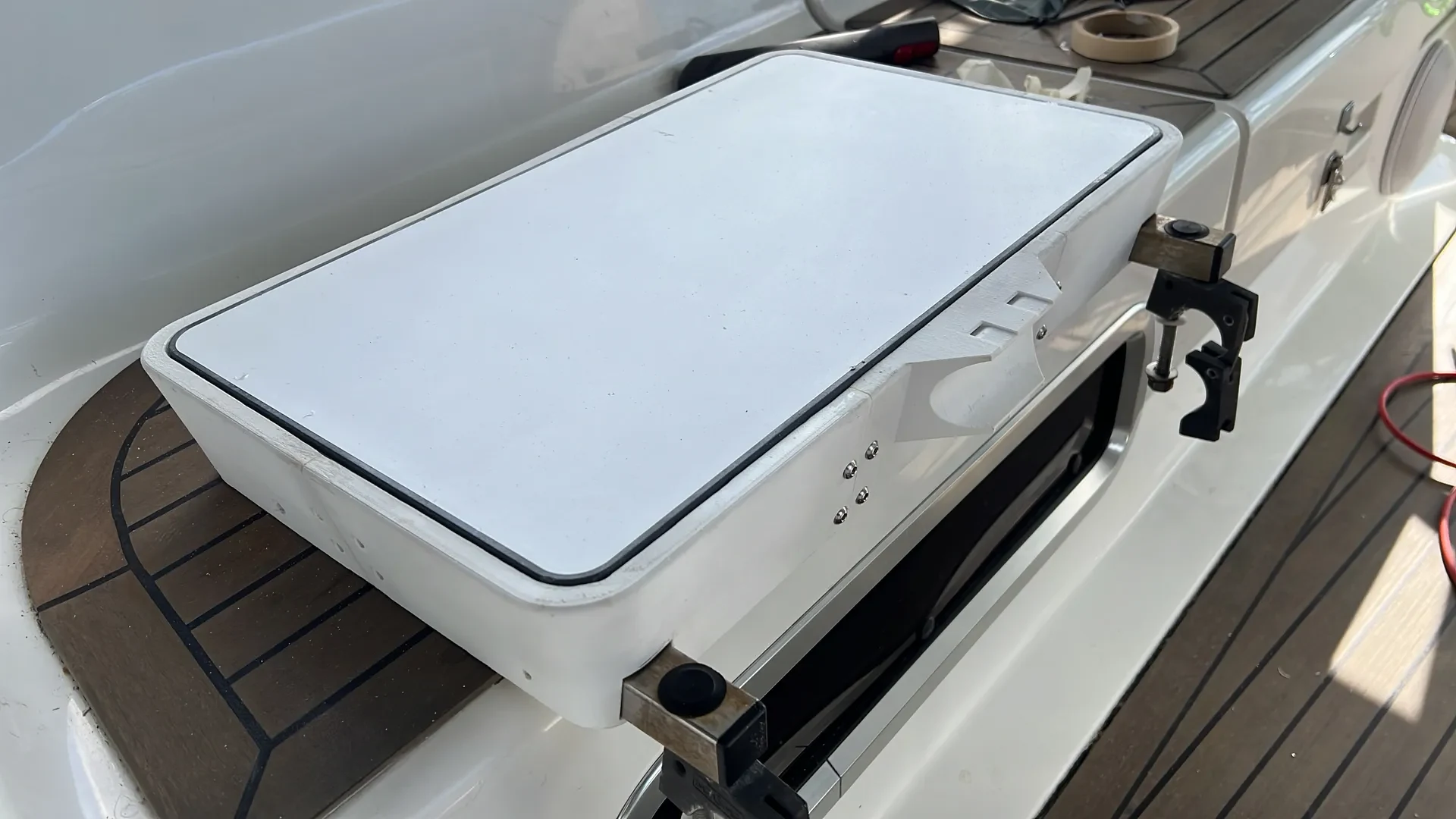

Монтируется на рейку с помощью креплений для гриля Magma. Моя находится на солнечной арке. Они распространены в магазинах, специализирующихся на морских перевозках, и доступны для рельсов различных размеров.

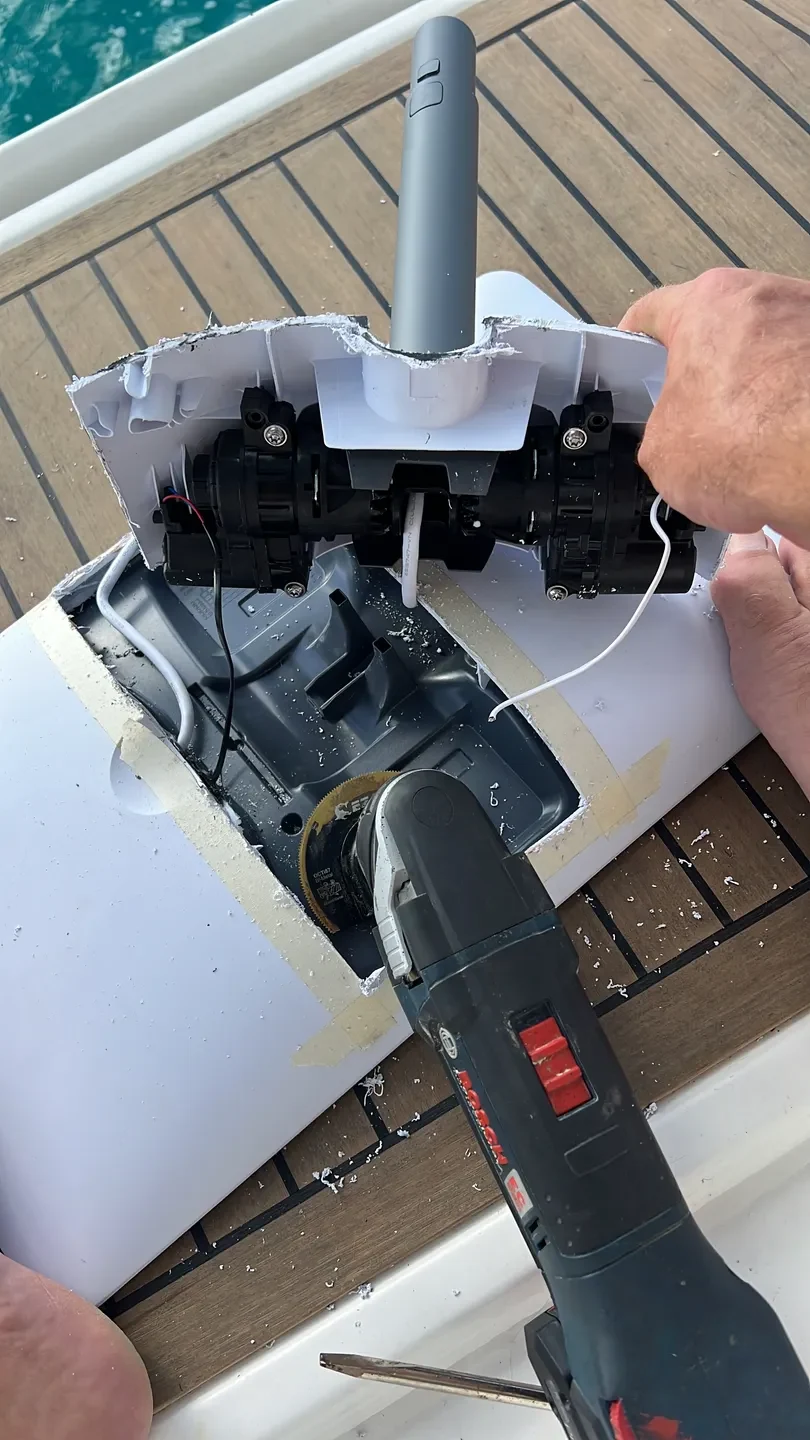

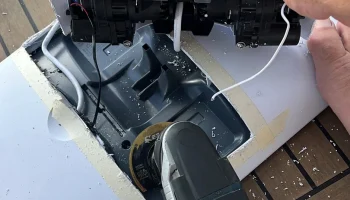

Позволяет снять или оставить штатив нетронутым. Рекомендую снять кронштейн и моторы (это можно сделать, не на��ушив водонепроницаемость антенной камеры). На лодке эти антенны лучше работают, направленные прямо вверх.
Очень сильный и стабильный. Выдержал ветер до 40 узлов, прочен как скала, я уверен, что выдержит гораздо больше.

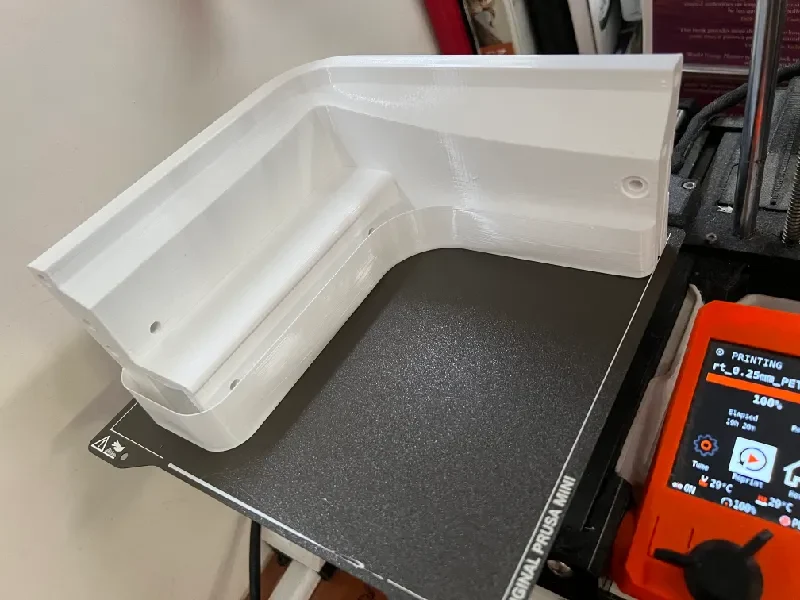

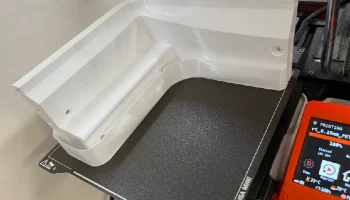

Печатает по 6 штук на принтере Prusa Mini. Я использовал ПЭТГ.

Если вы хотите реализовать этот проект, я рекоме��дую вам начать с просмотра этого видео:

Имейте в виду, что его проект — это не мой проект. Его просто вдохновил меня. Если вы хотите выполнить поверхностный монтаж, используйте его. Мой хорош тем, что можно установить на рельсы (или арки), что отлично подходит для лодок.

Вот детали, которые понадобятся для самого крепления:

Алюминиевая плоская планка: https://amzn.to/3TLYwue
Клей. Я использовал клей гориллы: https://amzn.to/43PuBpA
Крепления для магмовых рельсов. Они очень сильны и действительно хороши. Убедитесь, что вы выбрали размер вашей рейки. https://amzn.to/3J7VLOV
Ассортимент болтов с полукруглой головкой из нержавеющей стали диаметром 5 мм, шайб и гаек.

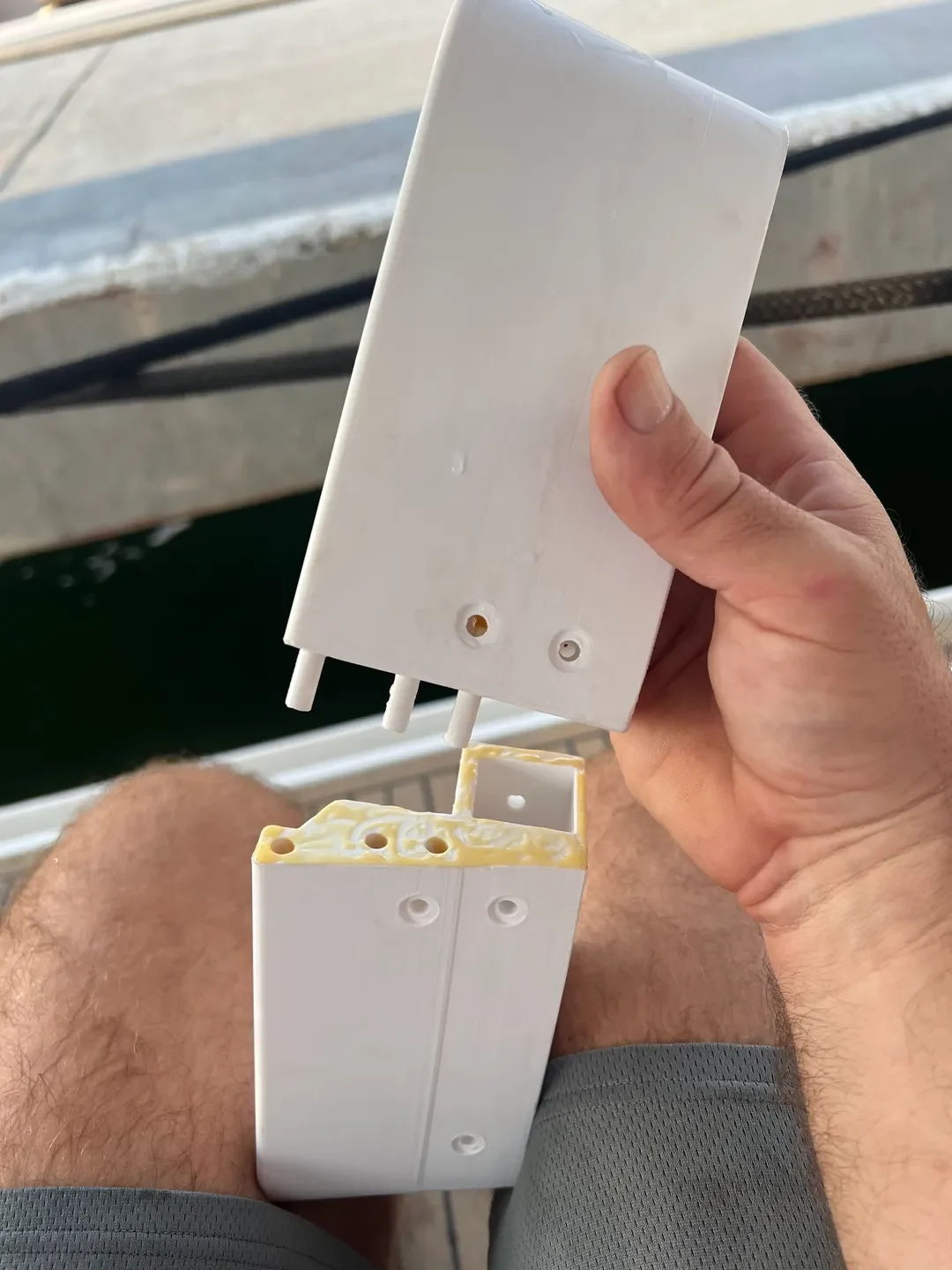

Инструкция: Распечатайте все детали. Отрежьте от деталей поля и ветровку. Обработайте сопрягаемые поверхности наждачной бумагой. Нанесите клей на сопрягаемые поверхности и колышки, вставьте их в отверстия и с помощью эластичных шнуров стяните все детали вместе. Вставьте алюминиевый стержень в пазы. Подождите ночь, пока клей высохнет. Вставьте зажимы Magma. Просверлите отверстия в алюминиевых стержнях и рычагах Magma, используя отверстия в пластике в качестве направляющих. Скрутитесь вместе. Подготовьте Starlink, зачистив сопрягаемую поверхность для подготовки клея. При желании вырежьте штатив. Тест подходит для Starlink. Возможно, вам придется немного отшлифовать и дрелью, чтобы Starlink «защелкнулся» на месте. Как только он «защелкнется», нанесите клей и приклейте на место. Устанавливать. Наслаждаться.

Если вы собираетесь перейти на постоянный ток (настоятельно рекомендуется, я использую ⅓ мощности по сравнению с переменным током), мне удалось добиться успеха с этими деталями:

Инструмент для обжима: https://amzn.to/3SviI4r
Экранированные разъемы RJ45: https://amzn.to/46W96UU
Водонепроницаемый rj45: https://amzn.to/3Qqr2jb
Электропитание. Наверное, можно обойтись и 3 амперами, но у меня 6. https://amzn.to/49nDfOA
POE-инжектор: https://amzn.to/3QrPJvS
Вам также понадобится маршрутизатор. Маршрутизаторы для путешествий энергоэффективны. Мне нравится https://amzn.to/3J7WiAw с этим блоком питания https://amzn.to/3FKupg0
