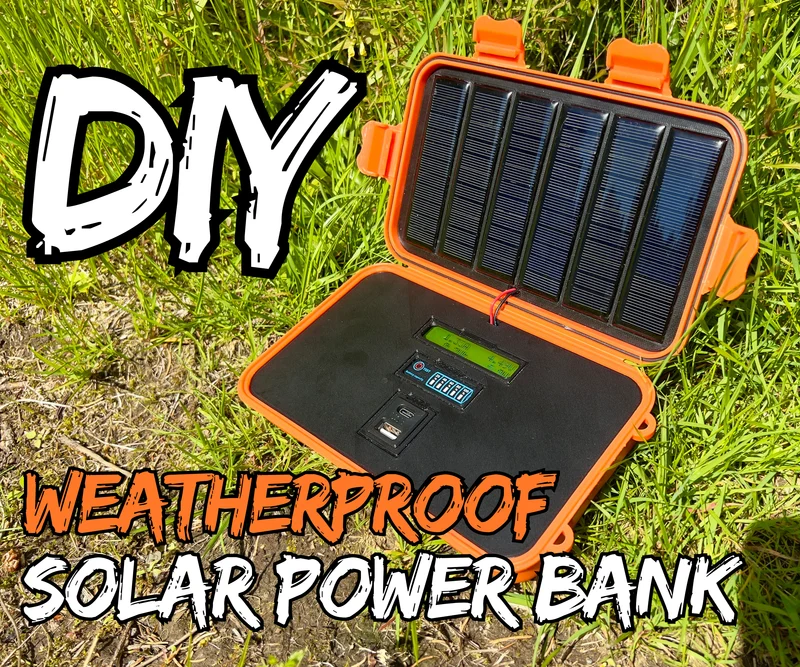

Аварийное USB-зарядное устройство на солнечной энергии св..

Особенности проекта

Солнечная энергия: использует солнечные панели для преобразования солнечного света в электрическую энергию.
Портативность: компактный дизайн позволяет легко носить с собой и использовать где угодно.
USB-выходы: имеются порты USB Type-A и Type-C для универсальных вариантов зарядки.
Аккумуляторная батарея: включает аккумуляторную батарею для хранения энергии для последующего использования.
Мониторинг в реальном времени: оснащен ваттметром для отображения показаний напряжения и тока в реальном времени.

Список материалов

Ниже приведен список необходимых запчастей, включая количество и ссылки для покупки.

Рамка для 3D-печати — 1 комплект (индивидуально разработан для размещения компонентов)
Держатель для батарей — 1x — вмещает две батареи 18650.
Индикатор уровня заряда батарей 1x — отображает текущий уровень заряда батарей.
Солнечные панели — 6x — Мини солнечные панели, рассчитанные на напряжение 5,5 В, 60 мА.
Двойной разъем USB — 1x — обеспечивает порты USB Type-A и Type-C.
Ваттметр — 1x — цифровой ЖК-дисплей для контроля напряжения и тока.
Контроллер заряда/разряда — 1x — управляет зарядкой и разрядкой аккумулятора.
Понижающий преобразователь постоянного тока в постоянный — 1x — используется для повышения напряжения солнечных панелей.
Регулятор напряжения (7805) — 1x — Обеспечивает стабильное выходное напряжение 5 В от солнечных панелей.
Конденсаторы — 2х — 0,1мкФ и 0,33мкФ для цепи стабилизатора напряжения.
Разъемы Dupont — 1 комплект — для удобного соединения проводов.
Водонепроницаемый прочный ящик XXL 1x — для хранения компонентов.
Любые аккумуляторы 18650 (настоятельно рекомендую приобретать из Китая более дорогие, а не дешевые. Они должны быть рассчитаны на рабочую температуру до 80 градусов Цельсия) — 2x

Полное пошаговое руководство по сборке этого проекта вы можете прочитать в моем посте Instructables.

Отказ от ответственности

Обратите внимание, что этот проект предполагает работу с электрическими компонентами и солнечными панелями, которые могут быть опасны��и, если с ними не обращаться должным образом. Обязательно соблюдайте все меры предосторожности и дважды проверяйте свою работу. Я не несу ответственности за любой ущерб, травмы или убытки, которые могут возникнуть в результате следования этому руководству. Действуйте на свой страх и риск и всегда уделяйте приоритетное внимание безопасности.
