Это второй этап моего дешевого и простого проекта двухступенчатого пылевого циклона, сделанного своими руками. Нажмите здесь, чтобы посетить первый этап. Честно говоря, я считаю, что для многих случаев использования первый этап «достаточно хорош» и имеет гораздо лучшее соотношение цены и производительности, чем второй этап, на который вы смотрите. Таким образом, вы можете начать использовать первый этап, а затем узнать, сколько пыли все еще остается в ваших драгоценных вакуумных фильтрах. По моему опыту, крупной пыли вообще нет, а мелкая пыль проходит примерно в количестве 5-15%, чего достаточно, чтобы со временем засорить фильтры. Второй этап спешит на помощь!

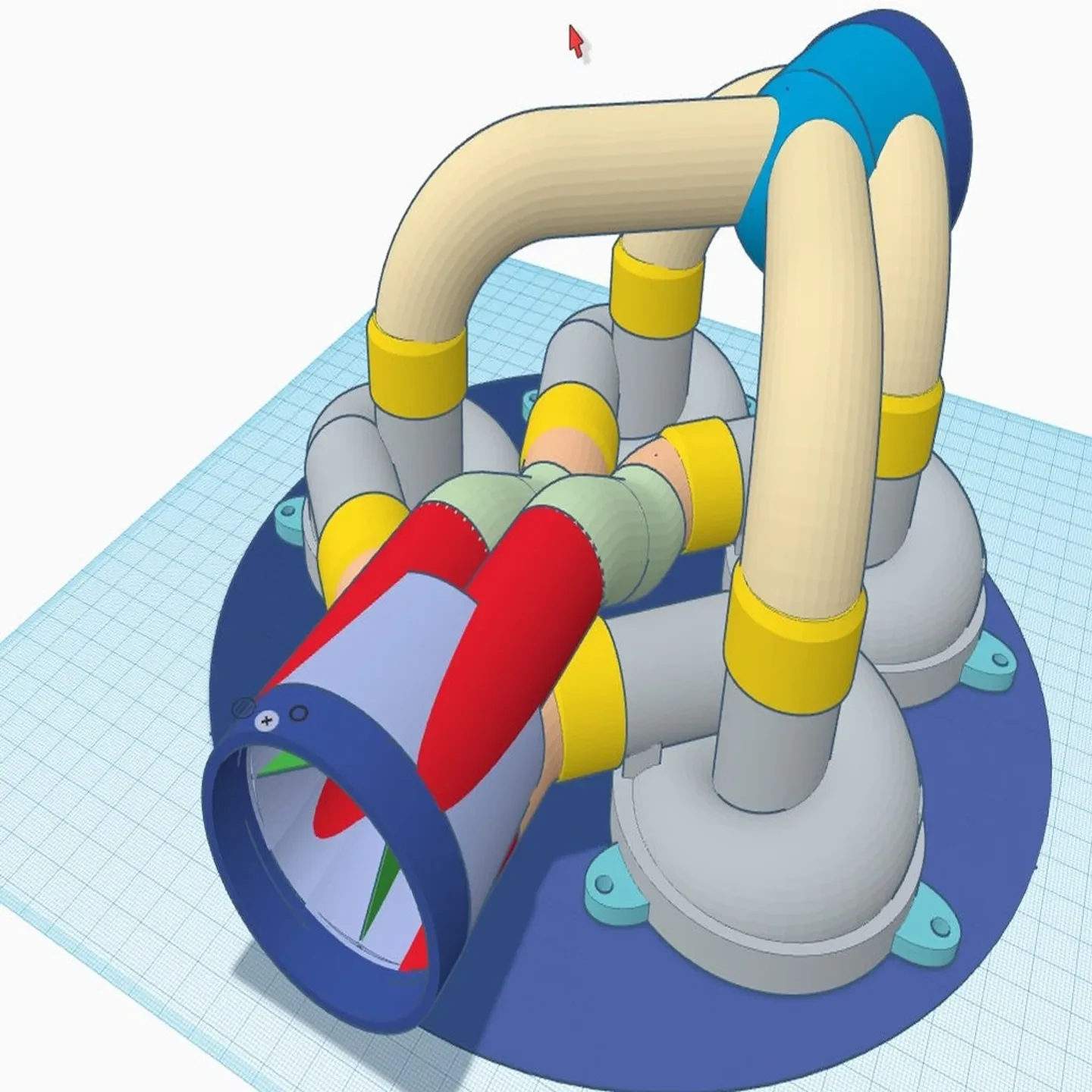

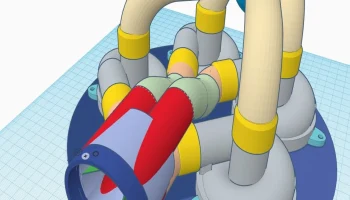

Технически эта конструкция должна обеспечить лучшее осаждение, чем первая ступень, за счет использования трубок меньшего диаметра, что приводит к ускоренному потоку воздуха. Более высокая скорость воздуха при меньшем радиусе циклона должна, в свою очередь, увеличить круговые силы, действующие на частицы пыли, которые заставляют их ударяться о стенки, замедляться и падать внутрь циклона. Чтобы не слишком затруднять поток всасываемого воздуха, в конструкции используются четыре циклона, работающие параллельно, что обеспечивает эффективный поток воздуха, эквивалентный трубе диаметром 50 мм.

Что вам нужно:
4 китайских алюминиевых циклона. Да… ты тоже можешь распечатать их самостоятельно. Но эти твари сделаны из металла, и распечатать четырех таких существ будет непросто и потребует много нити и времени. Учитывая стоимость ~55 евро, я посчитал, что смогу использовать свое время более эффективно, чем переделывать то, что уже доступно по разумной цене.
1 хоббок на 30 литров диаметром 33 см (я купил этот) за 20 евро. Возможно, стоит отметить, что эту конструкцию можно установить на любой контейнер с плоской крышкой, имеющий беспрепятственную круглую область диаметром не менее 30 см.
макс. 200-250 г нити (подойдет PLA, PETG или ABS, вероятно, более долговечны)
несколько граммов ТПУ или — если у вас его нет или вы не можете напечатать — вместо этого немного силиконового герметика.
настоятельно рекомендуется использовать немного смазки из ПТФЭ.
Маркировочная ручка
ножница по металлу или очень хорошая пила по металлу (если вы используете металлическую лопатку). Nibblers можно купить на Aliexpress менее чем за 15 евро.
(дополнительно) 10 винтов, клей или силикон, чтобы циклоны оставались на месте постоянно.
Этапы сборки:

Изображения этой штуки выстроены в ряд, чтобы представить этапы сборки, представленные ниже.

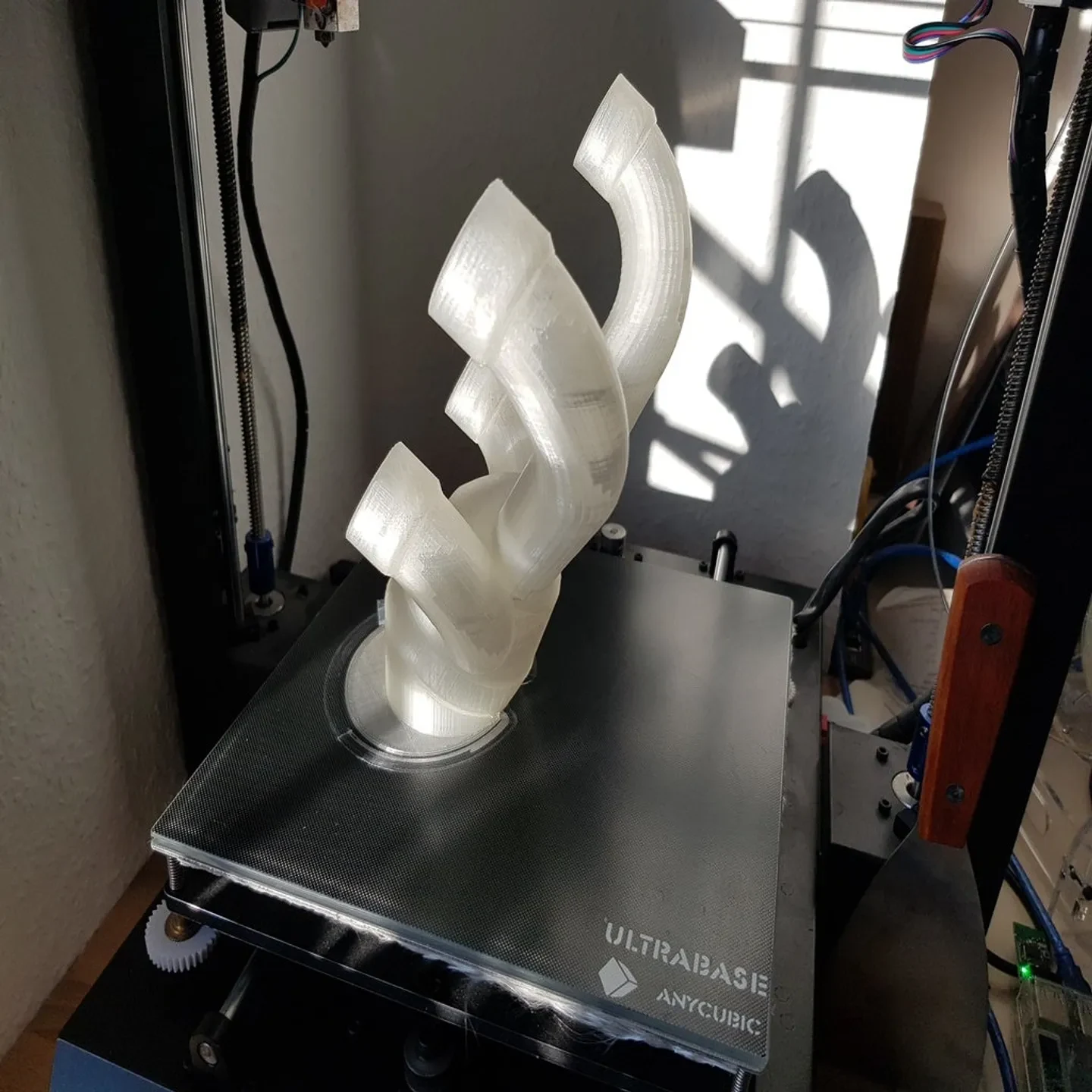

Сначала распечатайте входную часть. Если вы используете принтер FDM (он же нить накаливания), используйте версию STL, в имени файла которой есть «FDM», и прочтите инструкции по печати ниже!

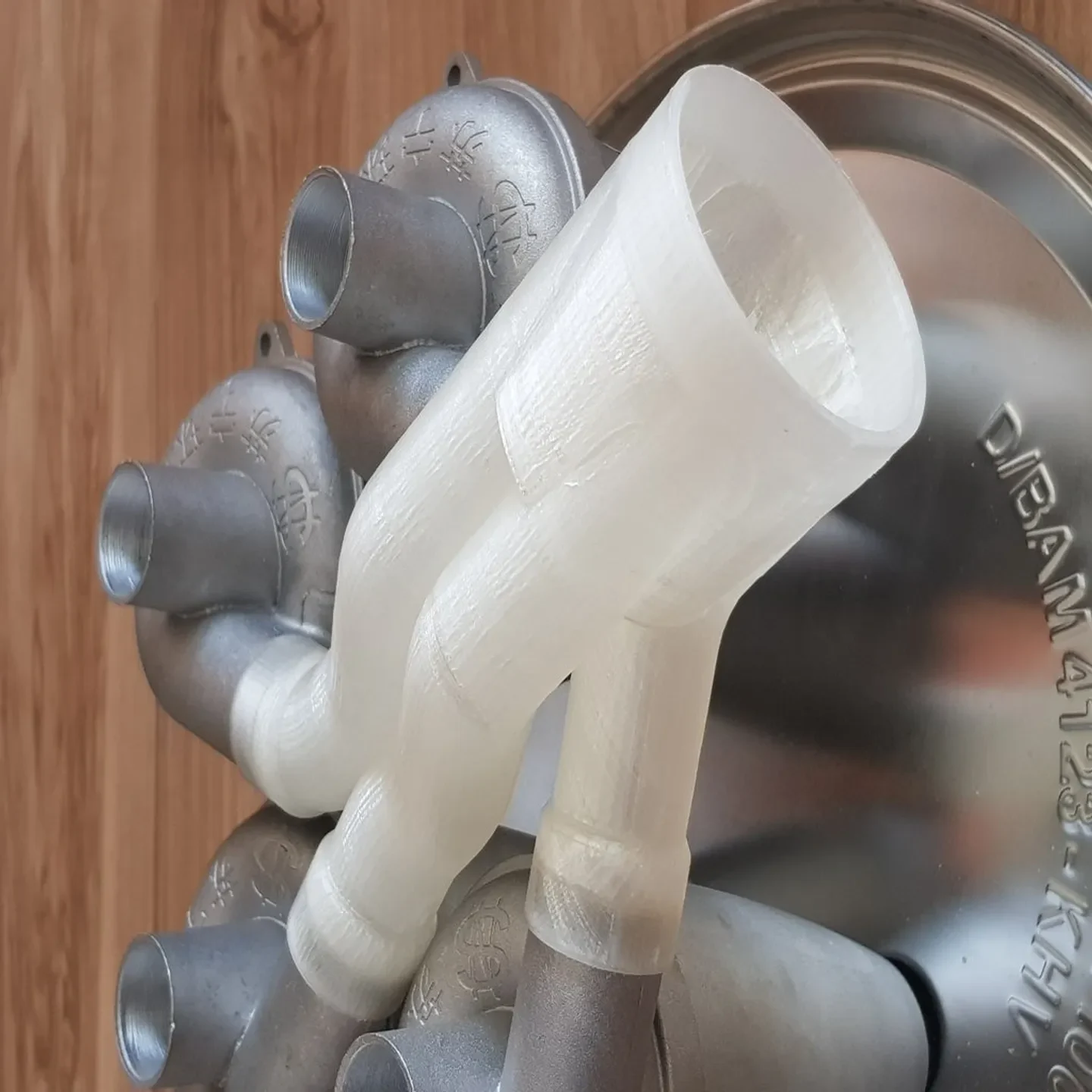

После того, как вы закончили всасывание, осторожно (сначала прочитайте раздел после печати ниже!) Вставьте все четыре циклона во впускное отверстие, как показано на пятом рисунке. Убедитесь, что они правильно выровнены по поверхности крышки мусорного контейнера, в которой они будут стоять позже. Также позаботьтесь о том, чтобы все они вошли в соответствующее отверстие. Используйте немного смазки из ПТФЭ и осторожно помогите им войти — применение слишком большого усилия может привести к поломке трубок.

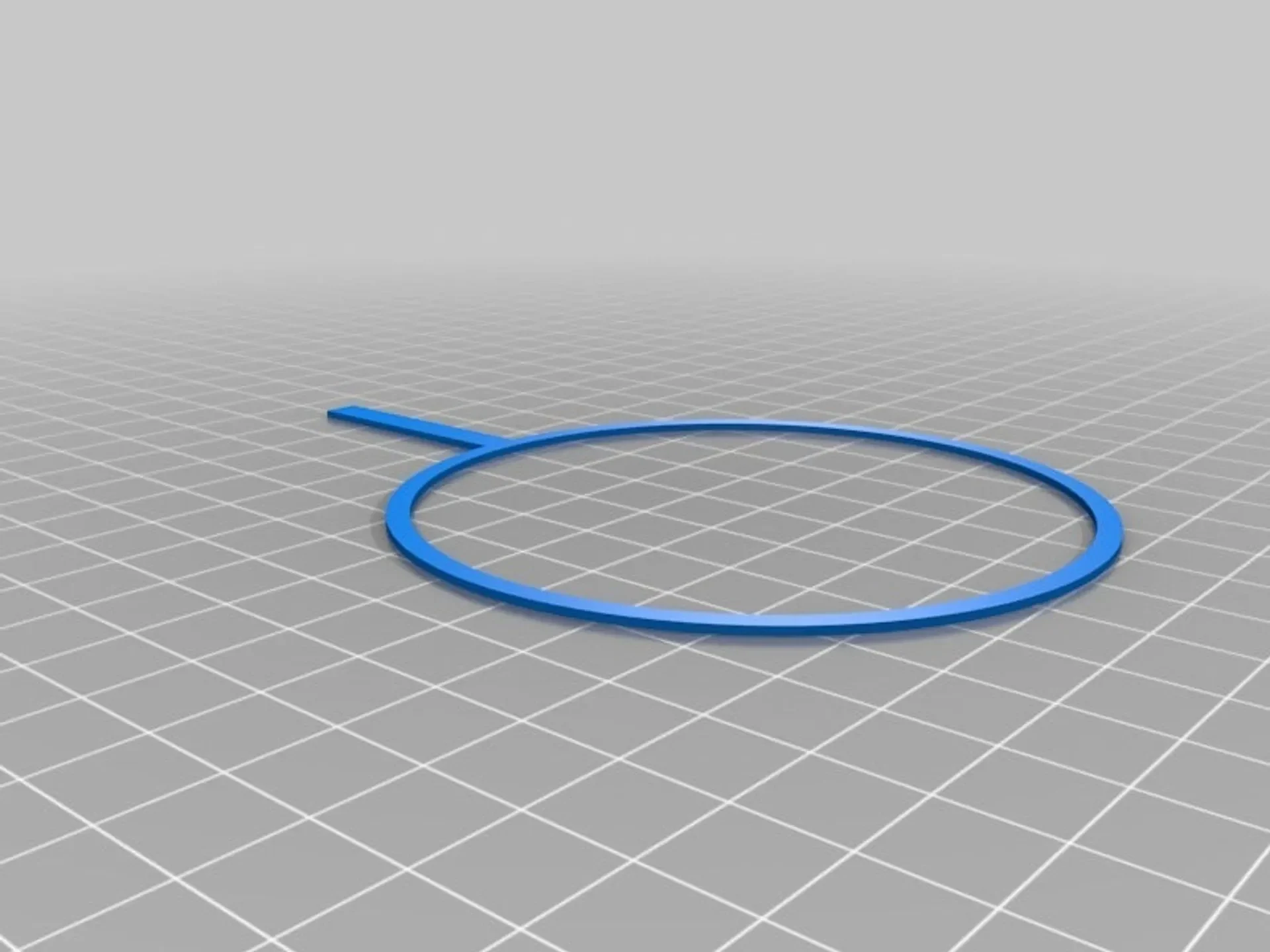

Распечатайте четыре штуки-помощника по размещению отверстий. Поместите их вокруг четырех циклонов снизу так, чтобы их руки встретились посередине. Используйте ненужные кусочки PLA, дерева или картона и приклейте их, чтобы соединить их. Не торопитесь и подождите, пока клей полностью затвердеет!

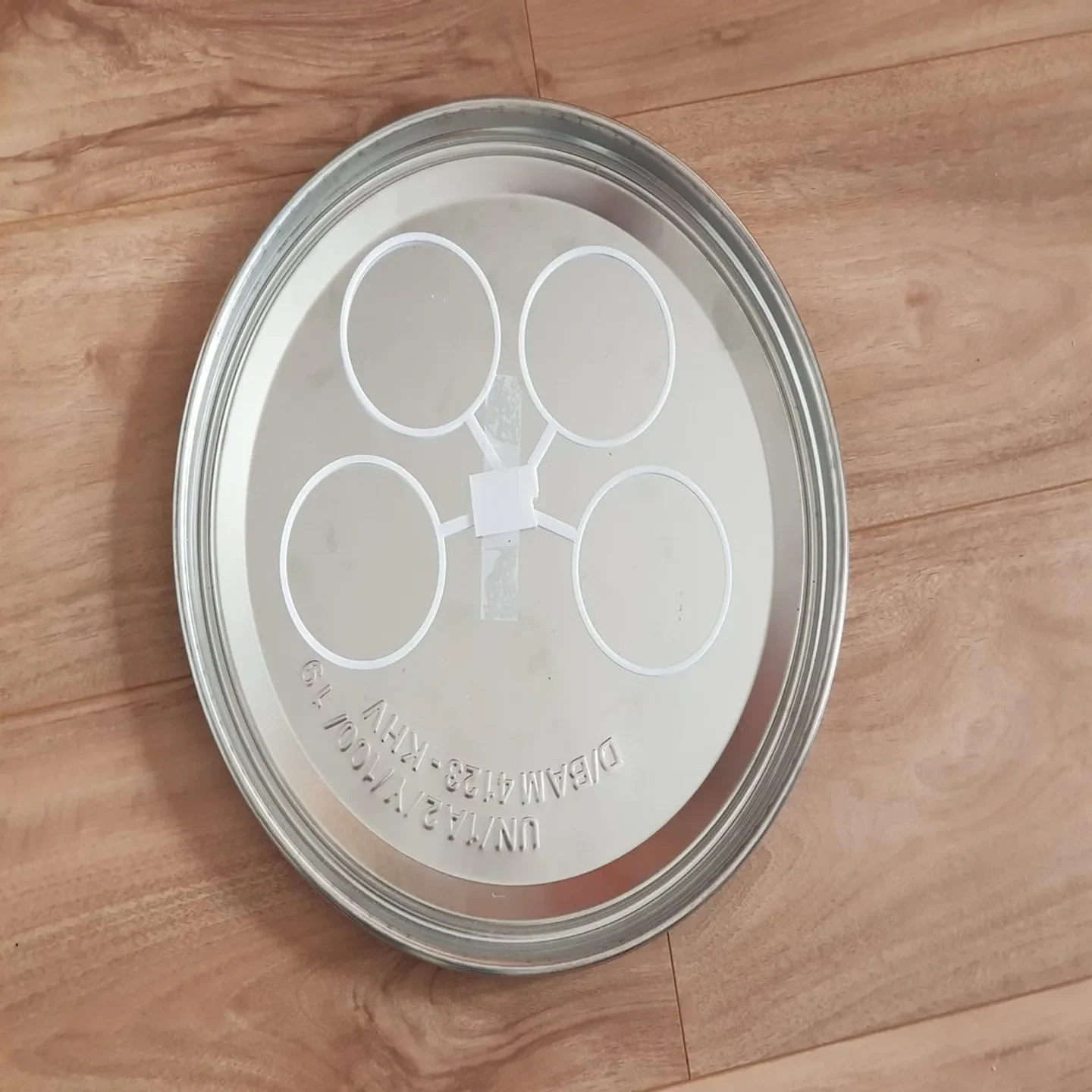

снимите вспомогательную конструкцию с циклонов и поместите ее на крышку тазика, как показано на рисунке №7.

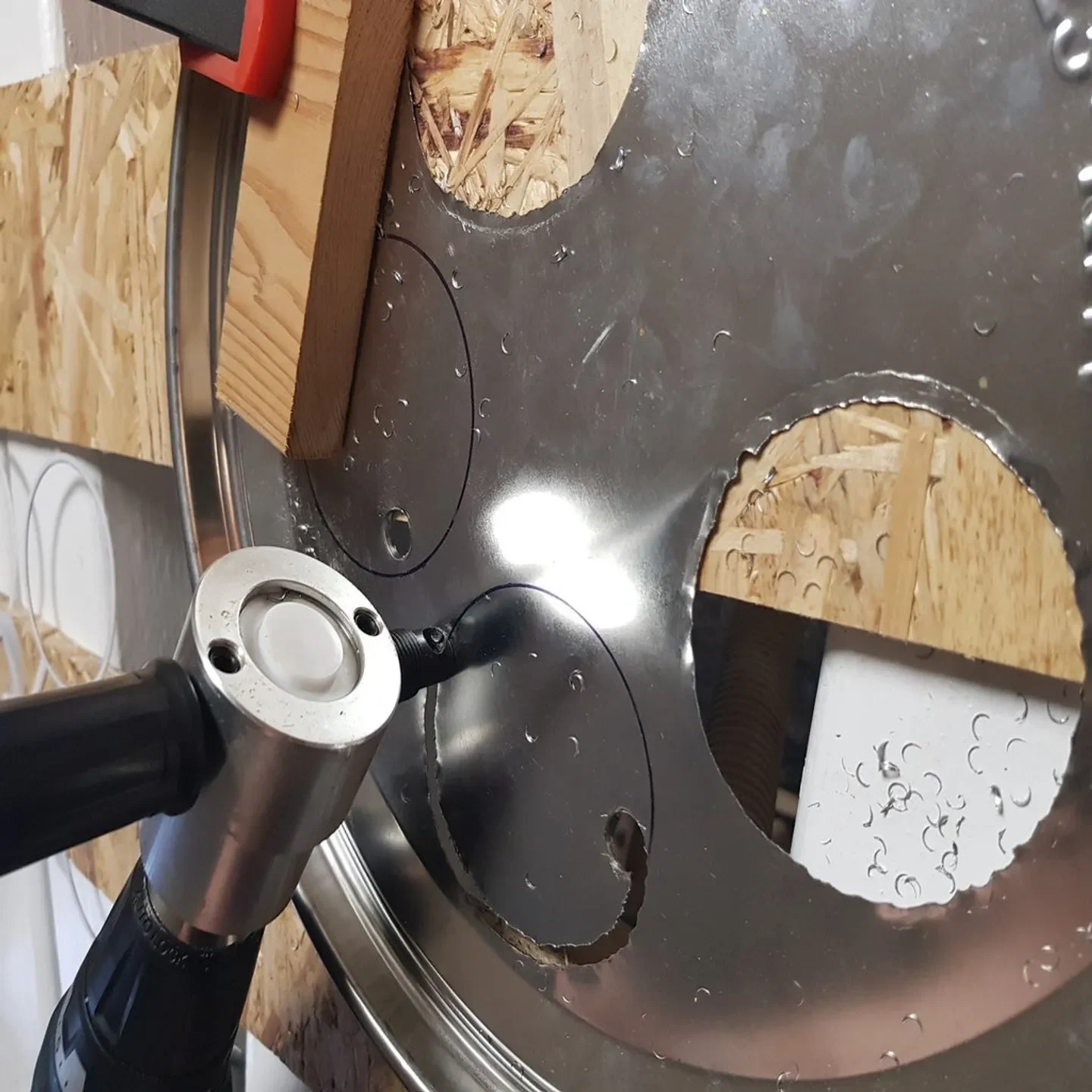

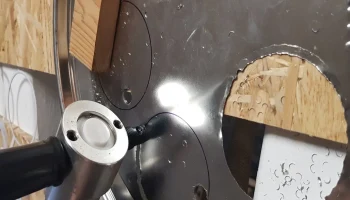

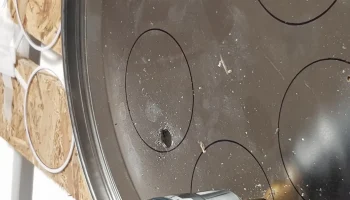

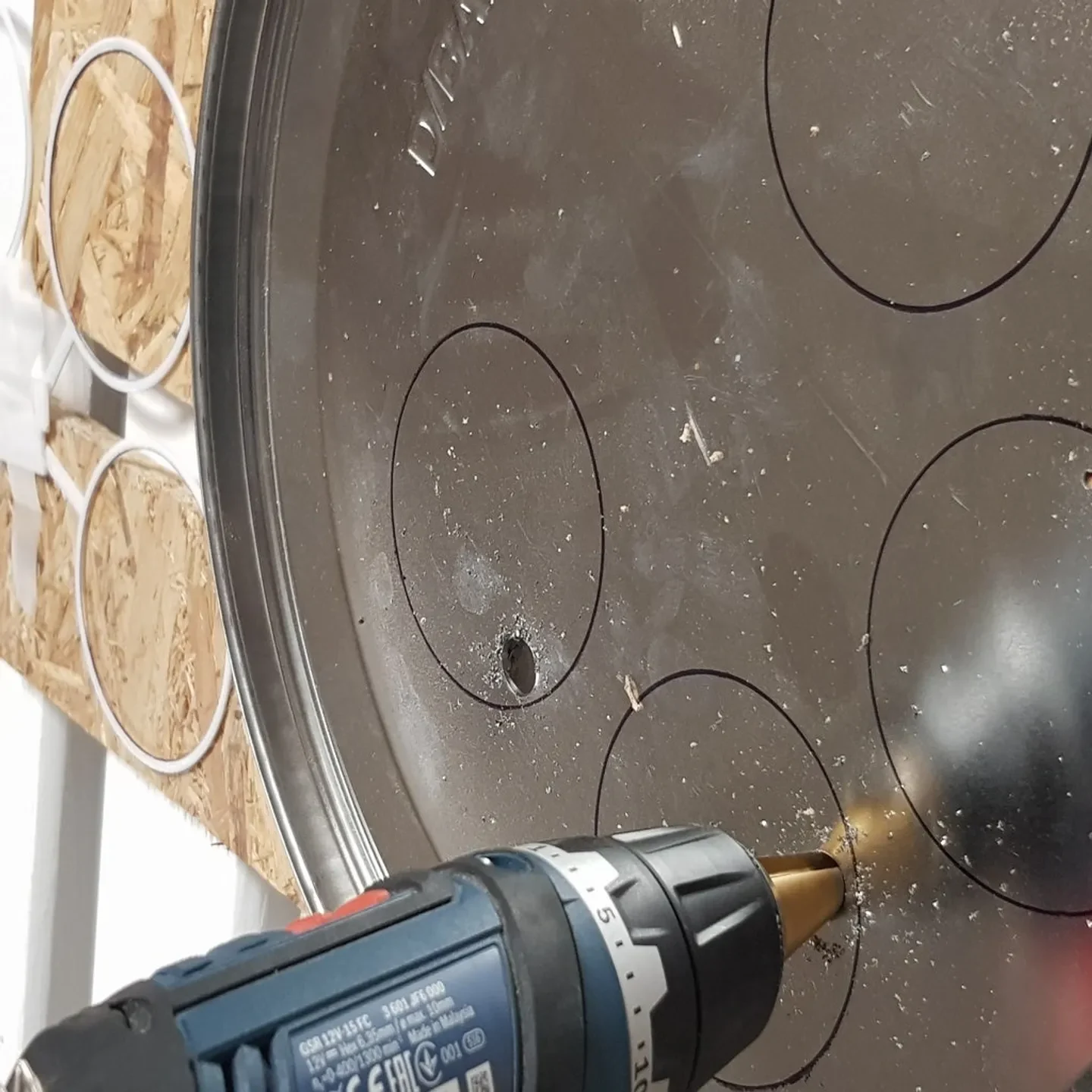

Маркером отметьте отверстия для циклонов и вырежьте их, как показано на рисунке. Используйте воздухозаборник с по��ключенными к нему циклонами, чтобы убедиться, что все отверстия подходят.

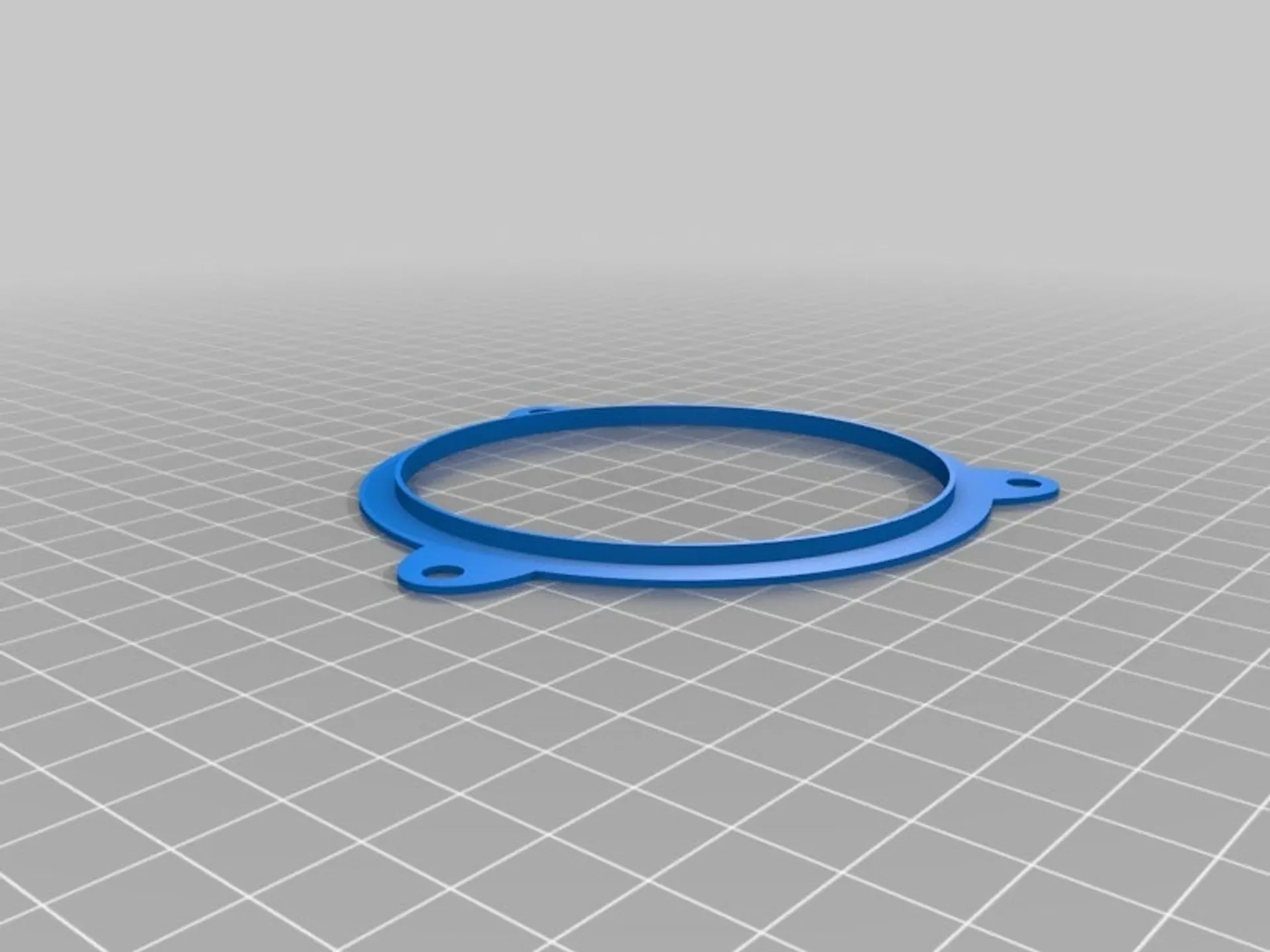

Напечатайте печати из ТПУ — конечно, используя нить ТПУ. Если вы не можете печатать ТПУ, просто пропустите их и используйте силикон в шаге 10.
НЕ чините пока ничего! Никакого клея, никаких шурупов!
Теперь распечатайте часть выхлопа. Опять же, если вы используете нитевой принтер, используйте STL с «FDM» в названии и прочтите инструкции по печати ниже! Также есть раздел, посвященный удалению разъема поддержки FDM!

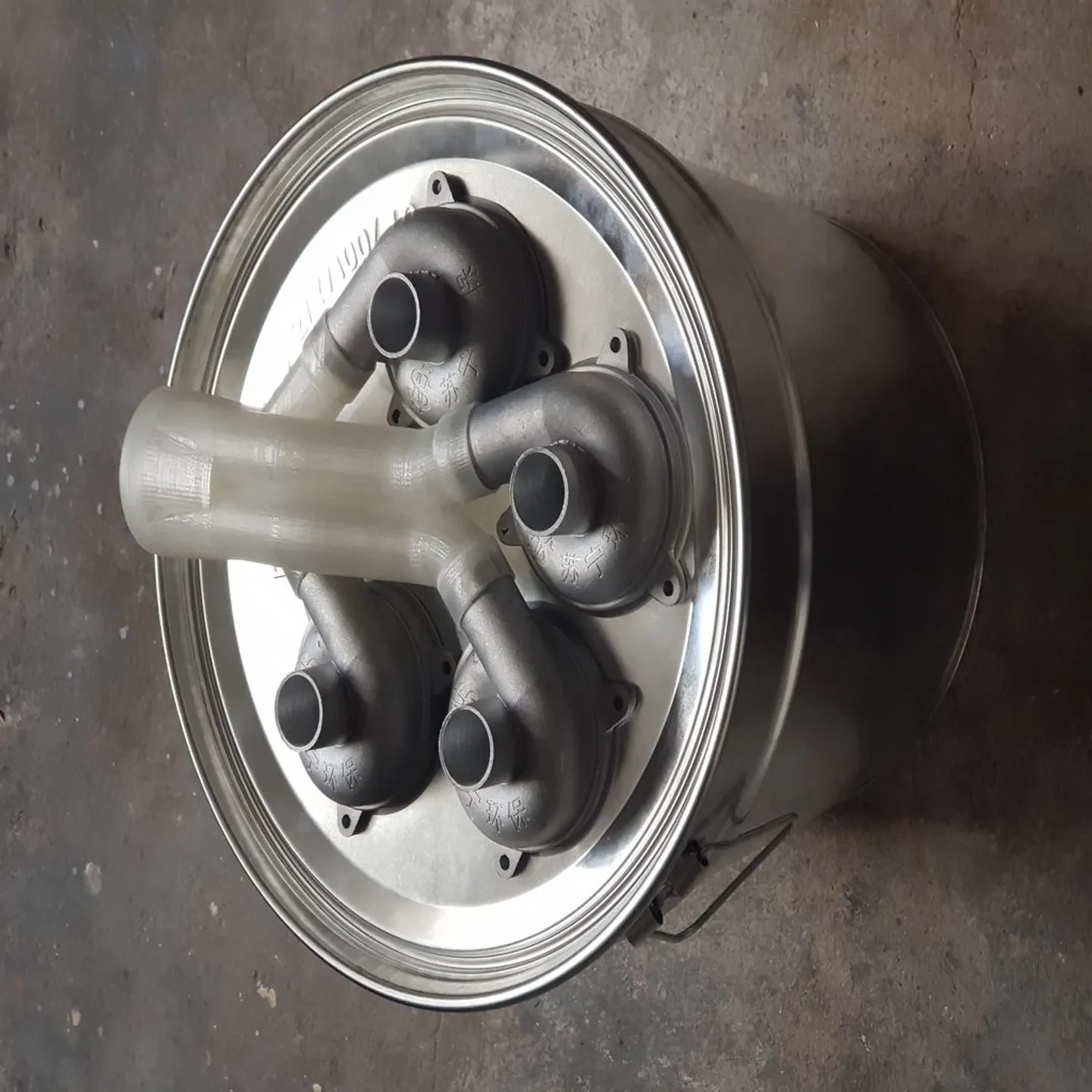

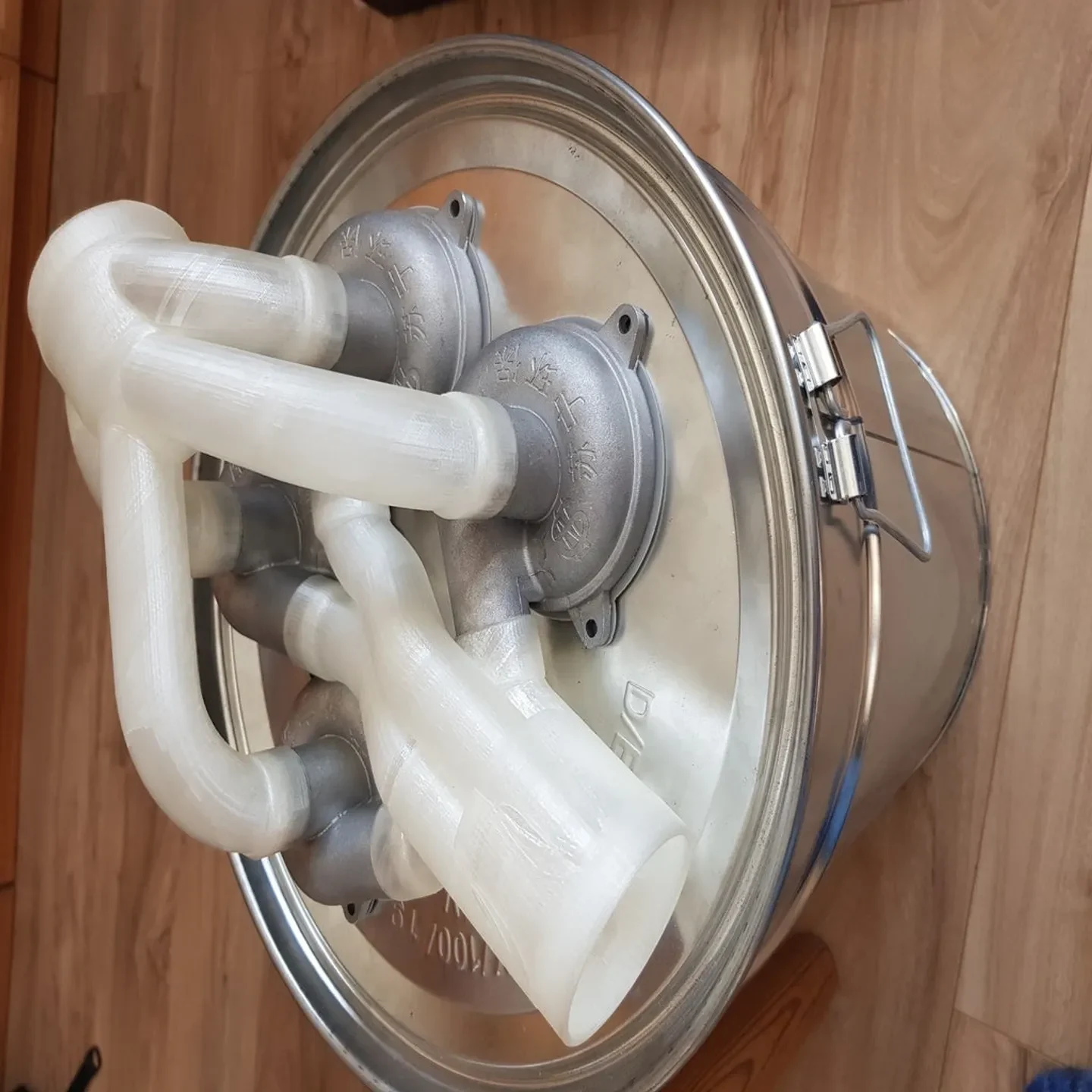

Если вы все сделали правильно, выхлоп должен прилегать сверху с небольшим покачиванием и притиранием. Может быть хорошей идеей использовать один из циклонов в качестве инструмента, чтобы толкать, поворачивать и расширять все рукава, чтобы они подходили правильно. Опять же, я рекомендую использовать ПТФЭ.
