4-панельный настенный обогреватель для корпуса Flashforge..

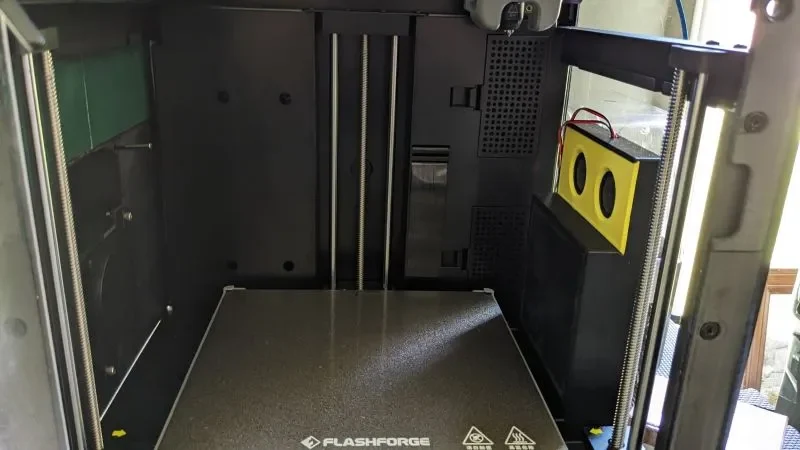

Эта модель заменяет левую боковую панель корпуса Flashforge Adventurer 5M DIY. Он напечатан из четырех секций, прикрепленных винтами M3, поэтому его можно печатать на машинах среднего размера. Нижние секции образуют центральное отделение, размер которого соответствует этому сочетанию вентилятора и обогревателя на 110 В — https://www.amazon.com/gp/product/B0BTYFXQKS/

Я выбрал комбинацию на 110 В, чтобы избежать увеличения нагрузки на блок питания принтера и/или необходимости добавления отдельного внешнего источника питания постоянного тока.

Этим комбинированным тепловентилятором можно управлять либо с помощью проводного контроллера температуры, такого как STC-1000, который я использовал: https://www.amazon.com/gp/product/B09ZY98N1P, либо с помощью предварительно упакованного подключаемого контроллера, как в этом примере: https://www.amazon.com/dp/B09F7M7VPT

Выступ отопителя имеет отверстие для возврата воздуха над обогревателем. В верхних секциях панели есть выемки для приклеивания магнитов 5х3 мм для фиксации, как в оригинальной акриловой панели корпуса, сделанной своими руками. Панель обогревателя по желанию можно заменить акриловой панелью, сохраняя при этом тот же непостоянный вид, что и исходная акриловая панель.

Четыре секции соединяются винтами М3, как и крышка корпуса обогревателя. Блок отопителя крепится двумя винтами М4 и гайками.

Сначала соедините верхние секции буксира, используя винты М3. Если соблюдать осторожность, винты могут нарезать собственную резьбу в соединенной секции. Если вы снимаете пластиковую резьбу, используйте более длинный винт и гайку.

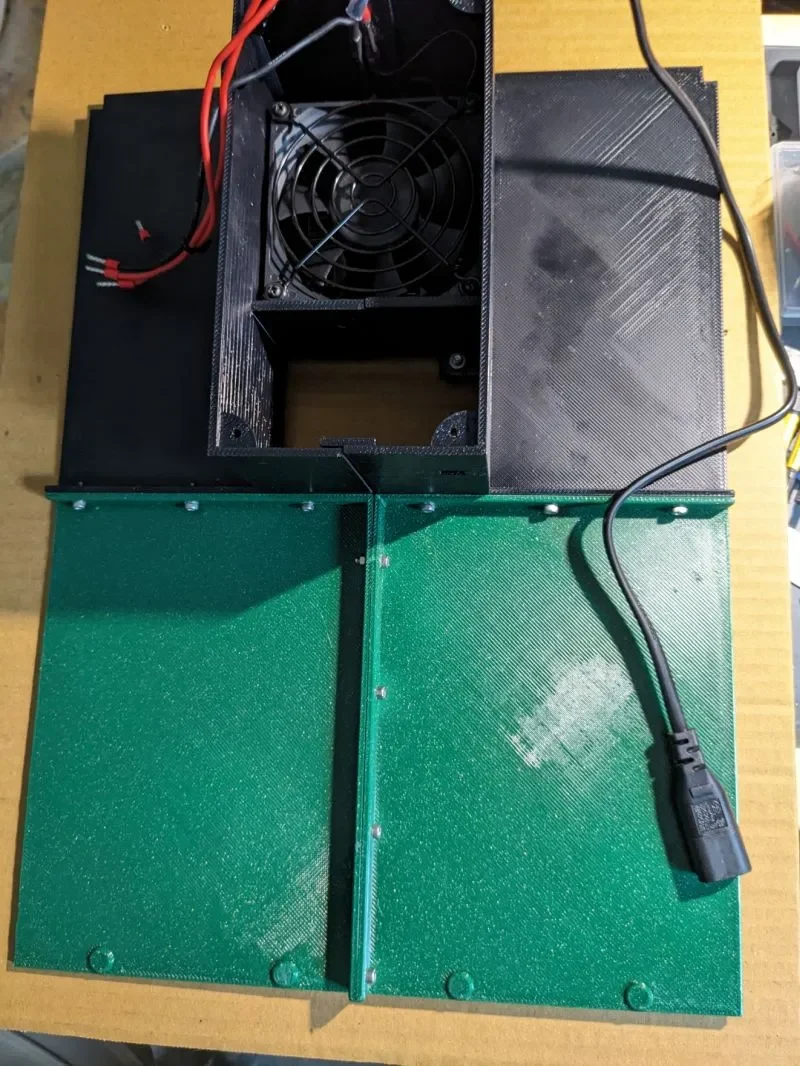

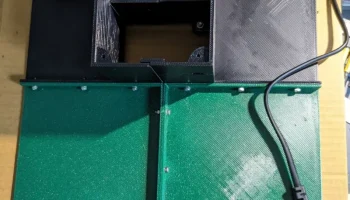

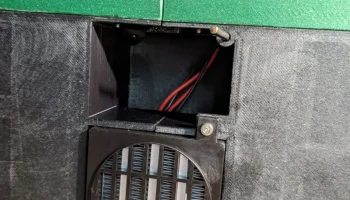

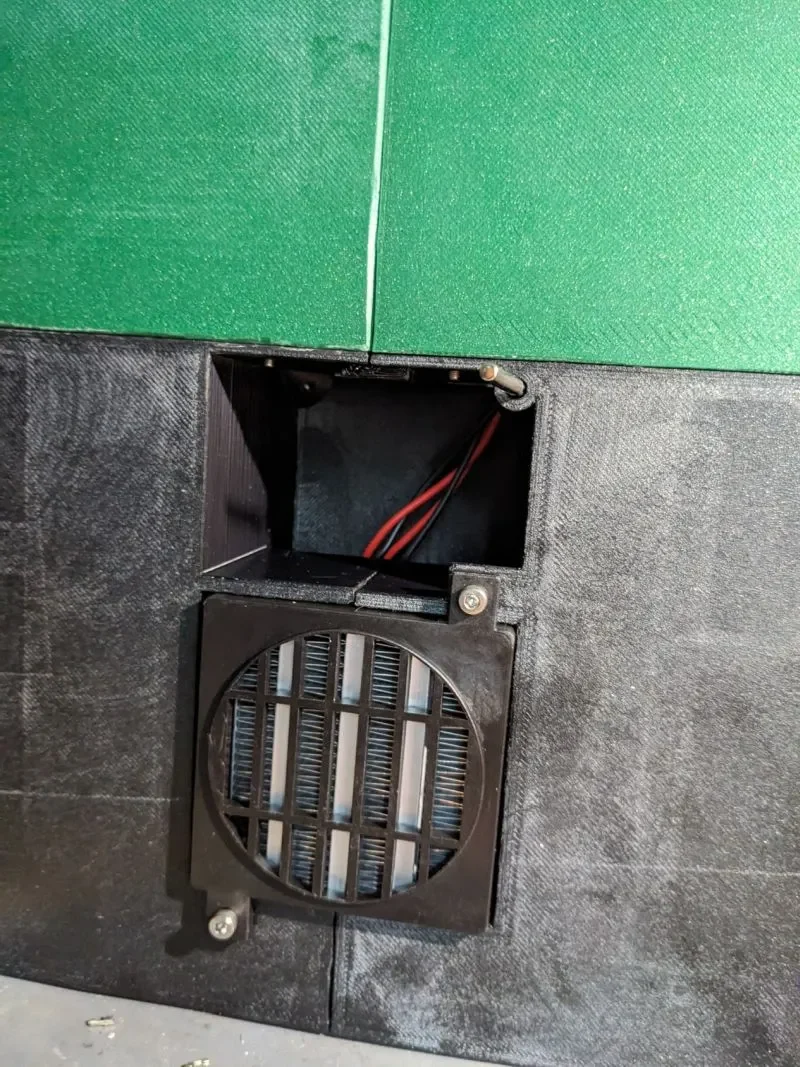

Во время сборки нагреватель необходимо закрепить перед соединением двух нижних секций. проводами вниз поместите обогреватель в правую нижнюю часть отсека. Закрепите его винтом и гайкой М4. Переместите левую нижнюю часть на место и плотно присоедините ее к обогревателю. Закрепите нагреватель винтом и гайкой М4. Обратите внимание, что вам может потребоваться отрегулировать резьбовое отверстие, чтобы обеспечить плотное прилегание сторон нагревателя к краям отсека. Вы можете использовать круглый напильник или сверло. Для правильной сборки нагреватель должен располагаться под прямым углом к ​​отверстию, без зазоров. См. фотографии относительно размещения и выравнивания.

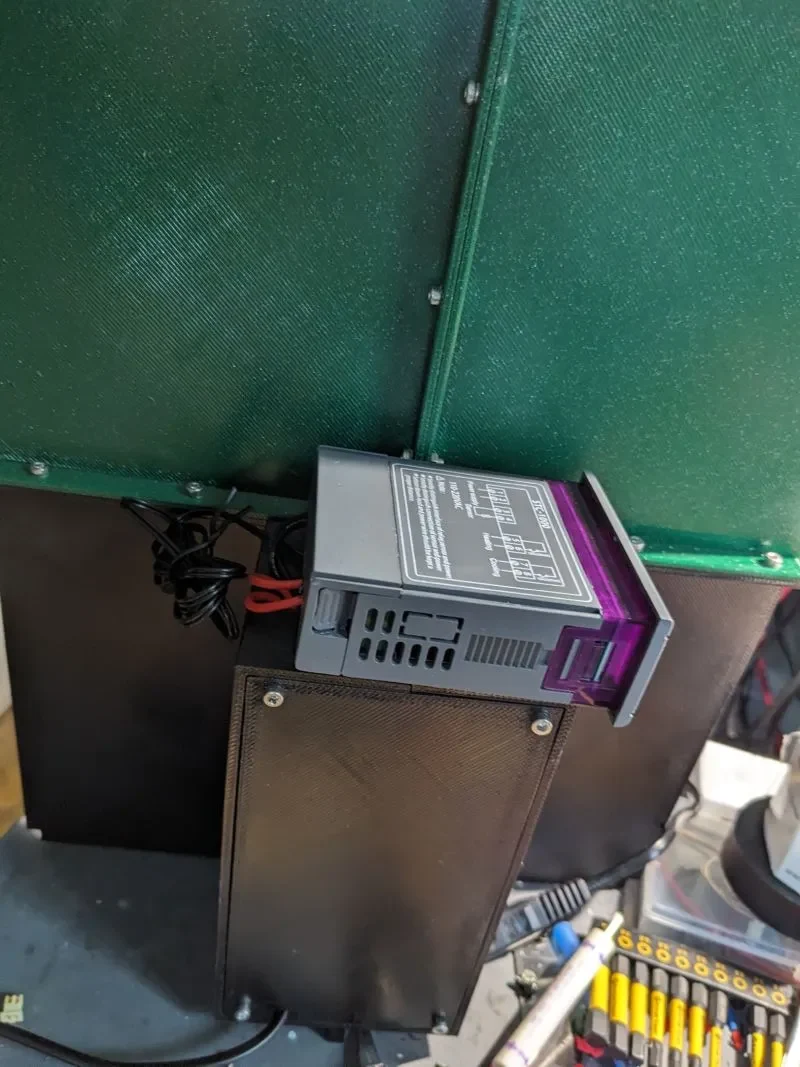

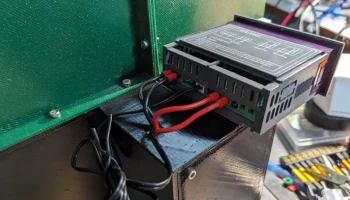

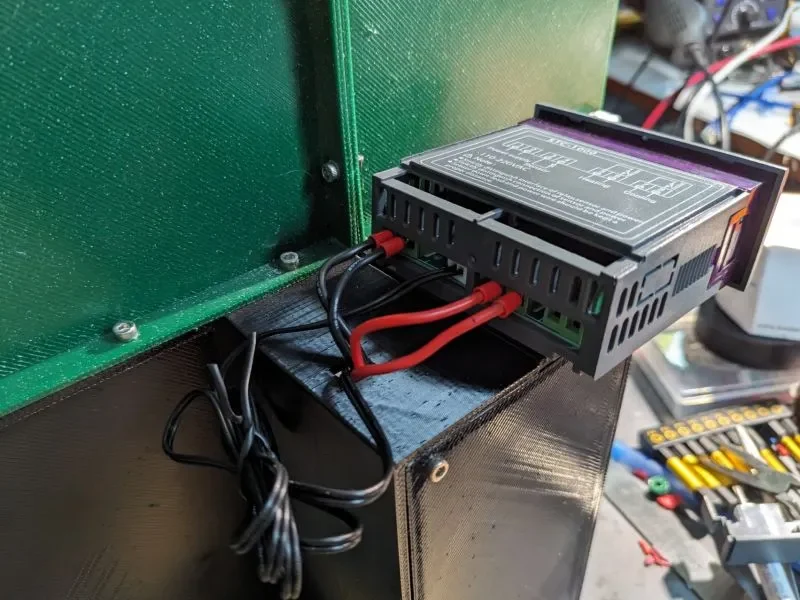

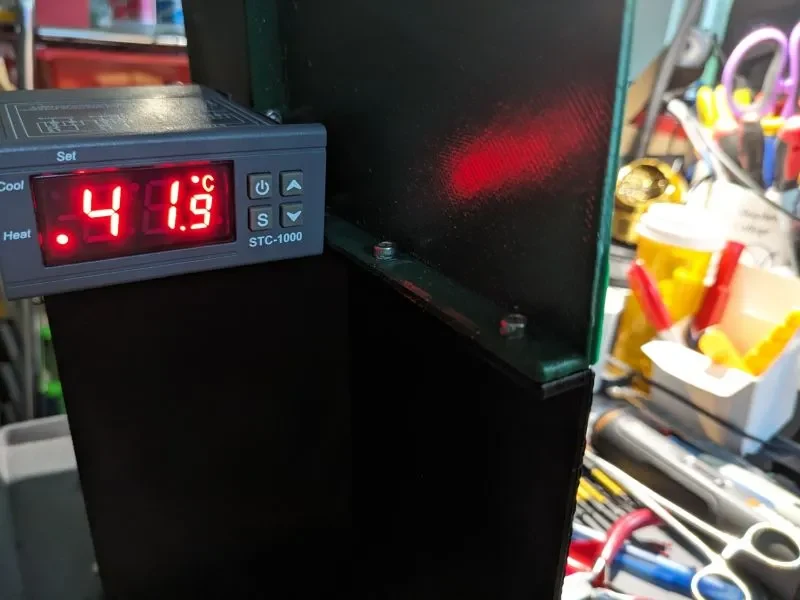

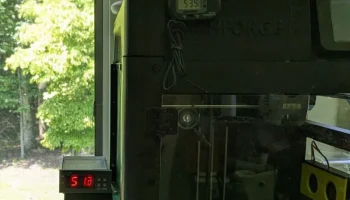

В верхней части отсека имеется отверстие, позволяющее пропустить проводку, если вы используете проводной контроллер температуры, такой как STC-1000. Я закрепил контроллер на своей сборке с помощью серволенты (сверхпрочный, многоразовый, двусторонний скотч). Для подключения нагревателя к STC-1000 я использовал многожильный провод с силиконовой изоляцией. В верхнем углу левого отсека имеется круглый держатель, в котором можно разместить датчик температуры от STC-1000.

Завершите крепление двух нижних секций винтами M3 (и гайками, если необходимо). Наконец, соедините верхнюю и нижнюю части с помощью винтов M3 (и при необходимости гаек).

Наконец, прикрепите крышку отсека винтами M3. В нижней части имеется выемка для прокладки кабеля питания.

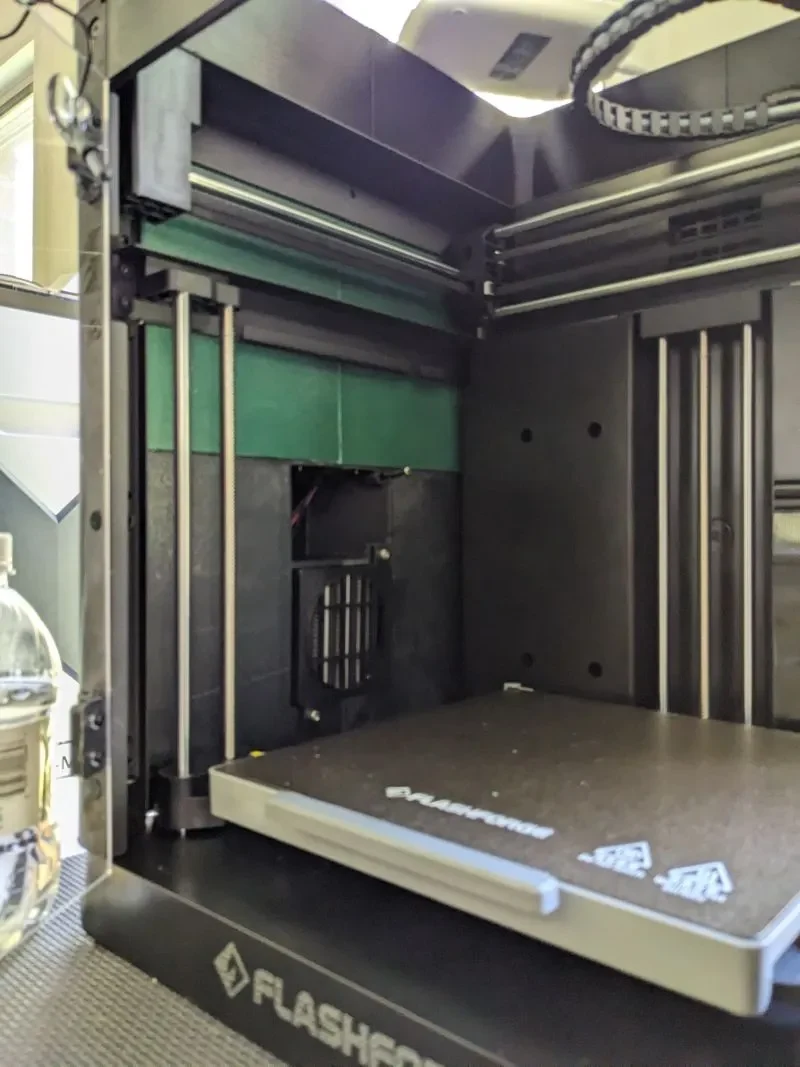

Вся сборка должна легко помещаться в правильное положение панели, когда это необходимо, и так же легко сниматься и заменяться акриловой панелью, если это необходимо, когда она не нужна.

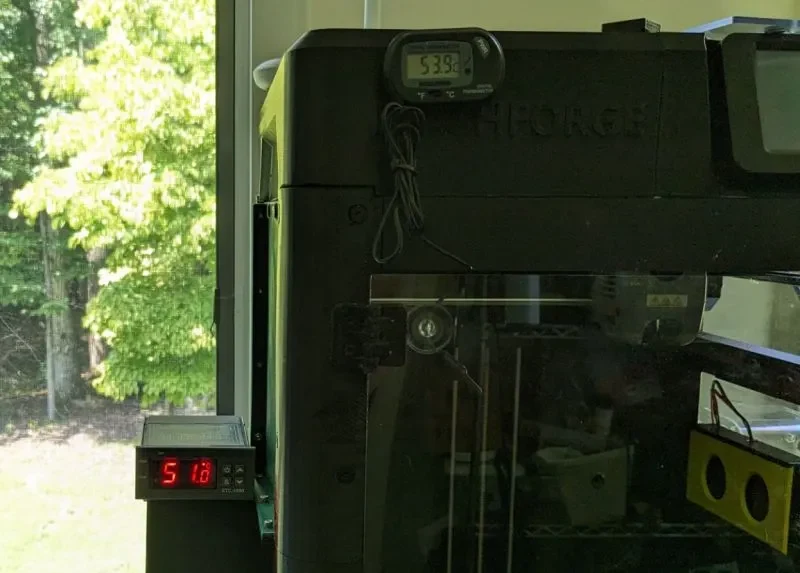

Я распечатал это в ASA на Qidi XMax3. Я спроектировал и построил это для собственного использования. Используйте на свой страх и риск.

Файлы для угольного воздушного фильтра рециркуляции на фотографиях можно найти здесь:

https://www.printables.com/model/963226-recirculation-carbon-filter-sized-for-adventurer-5

Включены исходные файлы Fusion 360 и файлы .STEP.
