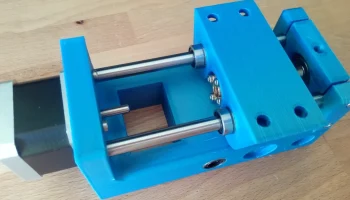

Дремель своими руками с ЧПУ 8 мм

Это ремикс оригинального DIY Dremel CNC (https://www.printables.com/model/812428-diy-dremel-cnc) для 8-миллиметровых стержней и соответствующих линейных подшипников (LM8LUU), поскольку некоторые из них у меня еще валялись.

Инструкции по оригинальному станку с ЧПУ Dremel своими руками: https://www.instructables.com/DIY-3D-Printed-Dremel-CNC/

Также включает в себя некоторые незначительные улучшения, например. шпиндельная каретка и другие детали.

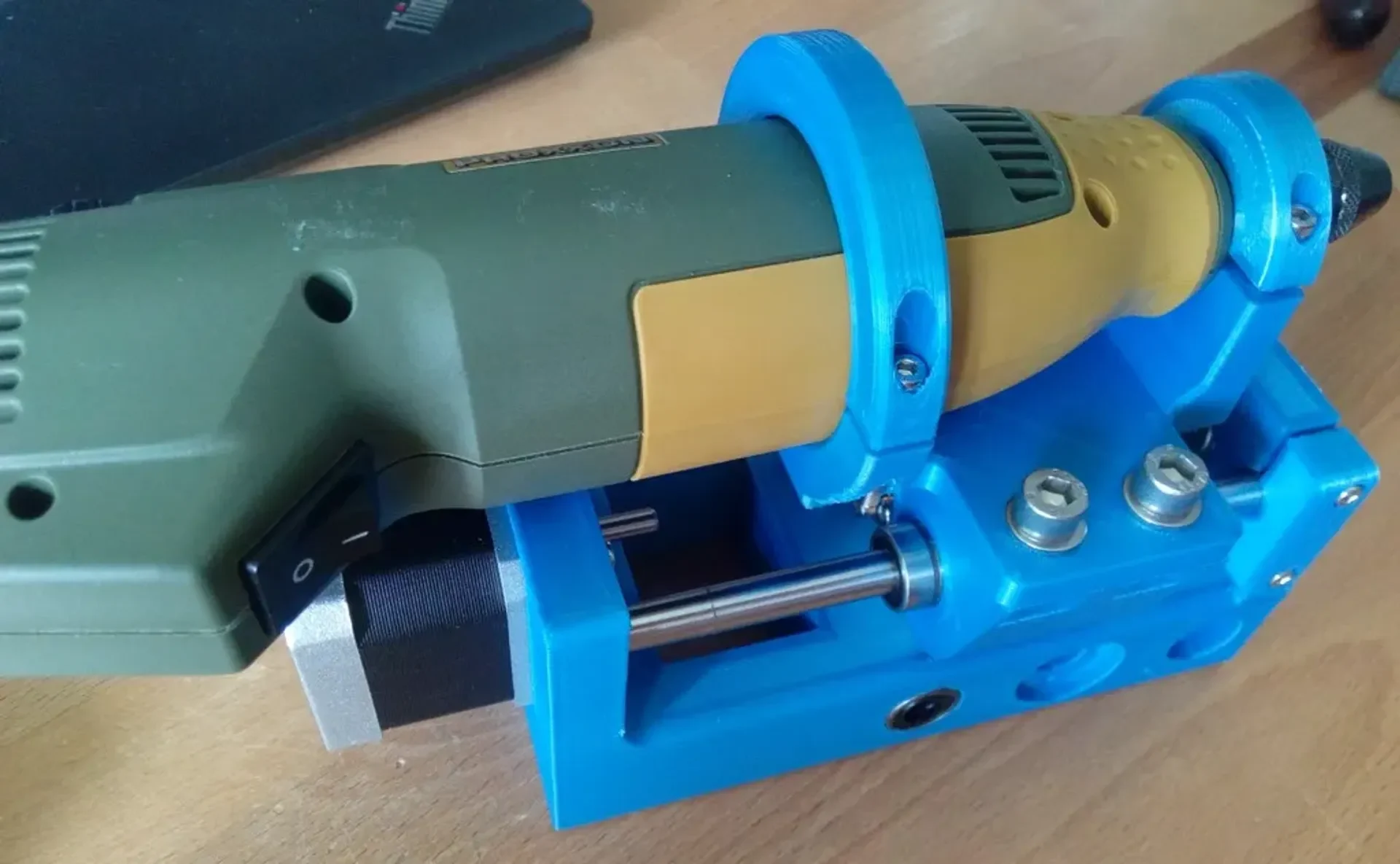

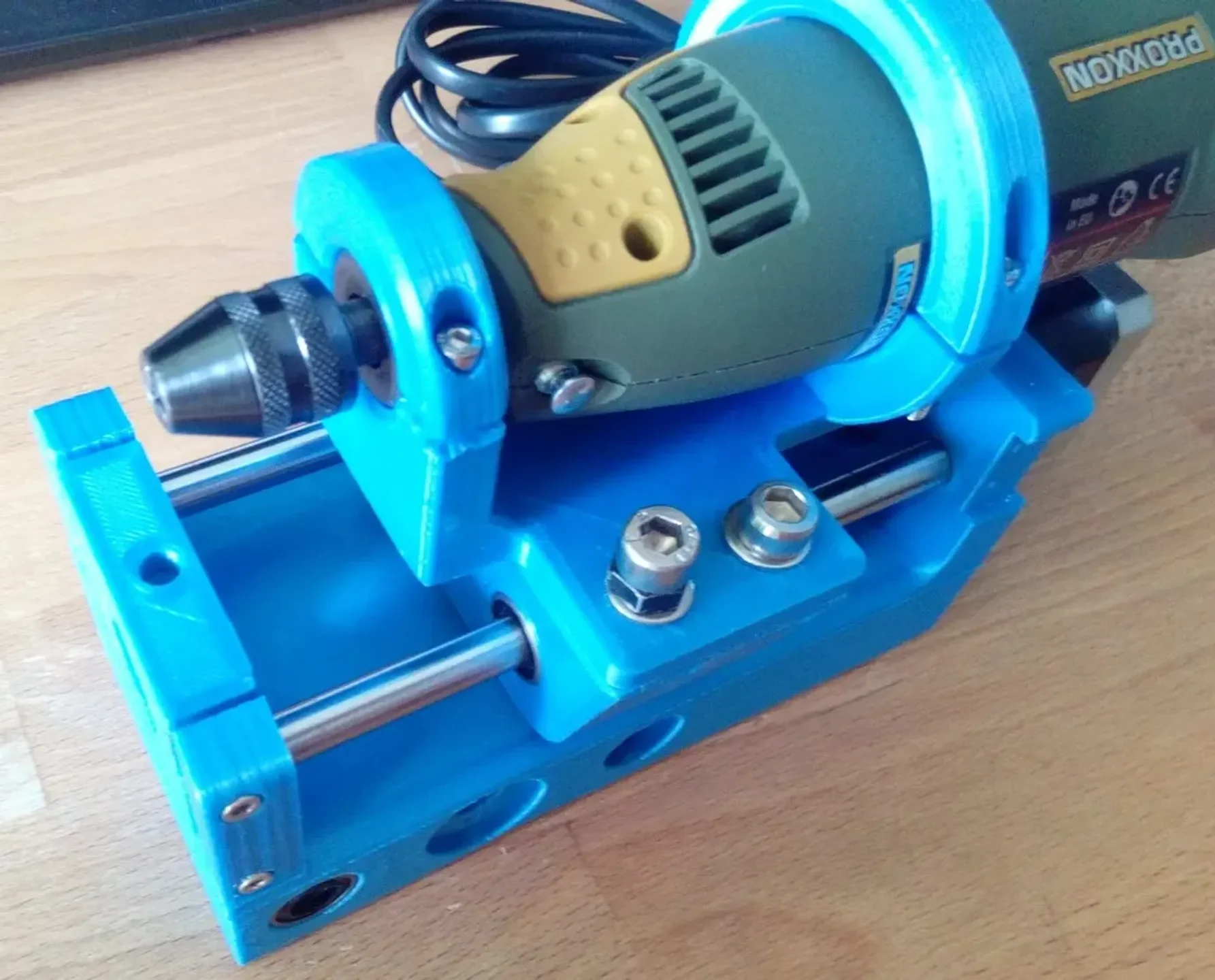

Еще я ��обавил крепление для крепления proxxon FBS240E к креплению шпинделя.

Это облегчит последующую модернизацию/переключение на шпиндель — именно это я и планирую сделать, если все окажется в порядке.

Обновление 19 сентября 2019 г.:

Я закончил сборку ЧПУ и немного его протестировал — он работает вполне нормально, но требует некоторых доработок, чтобы уменьшить раскачивание и резонанс.

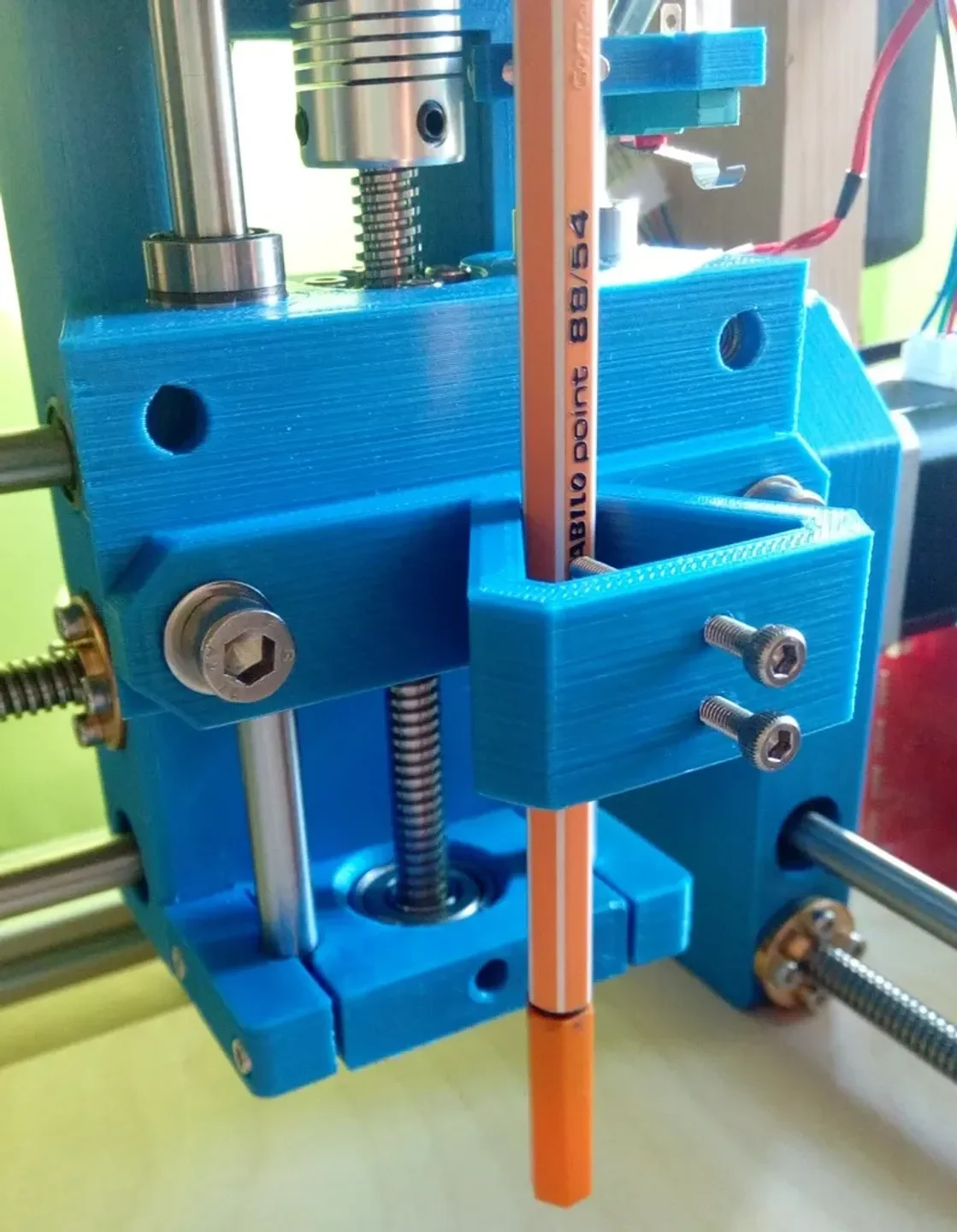

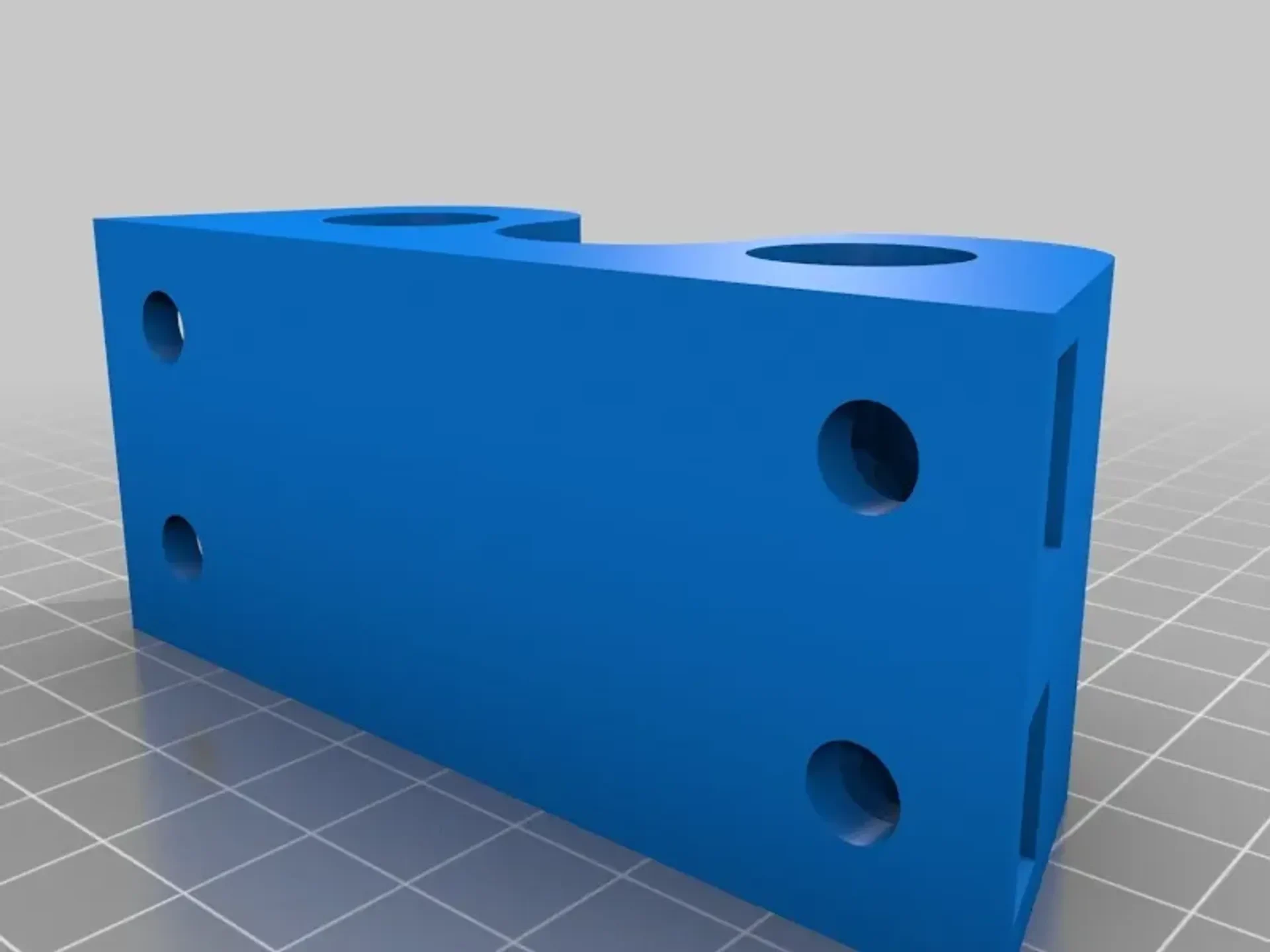

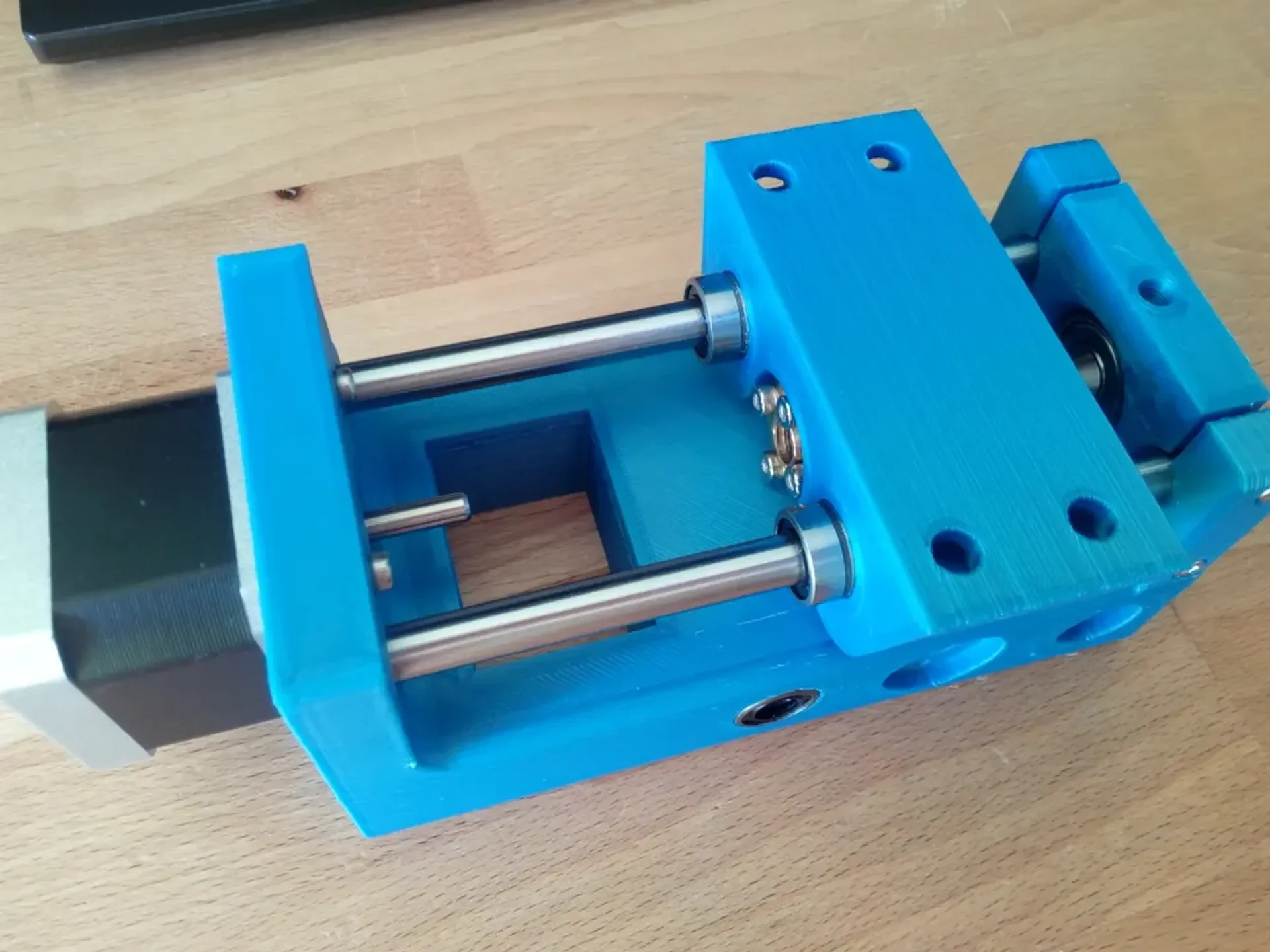

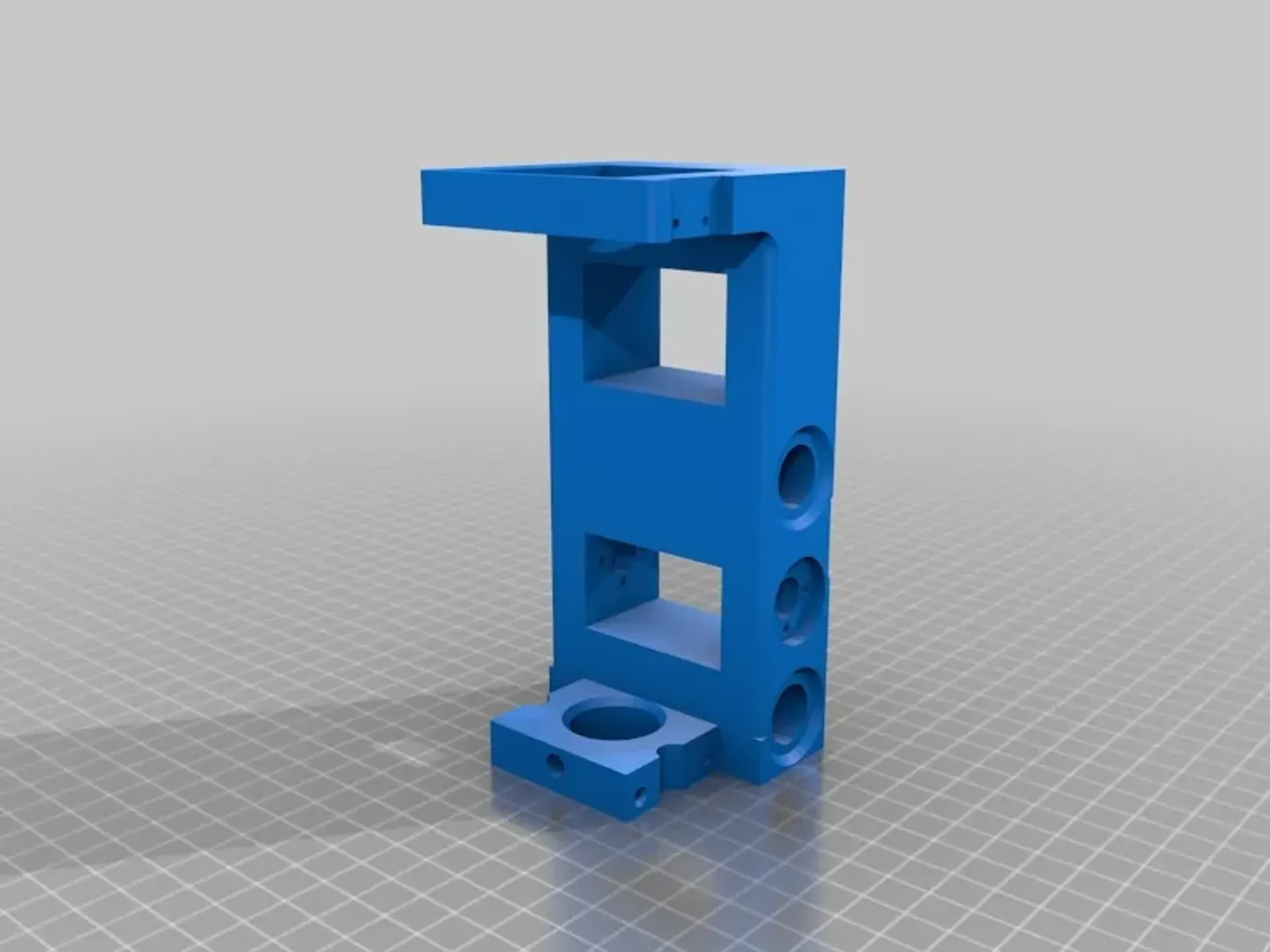

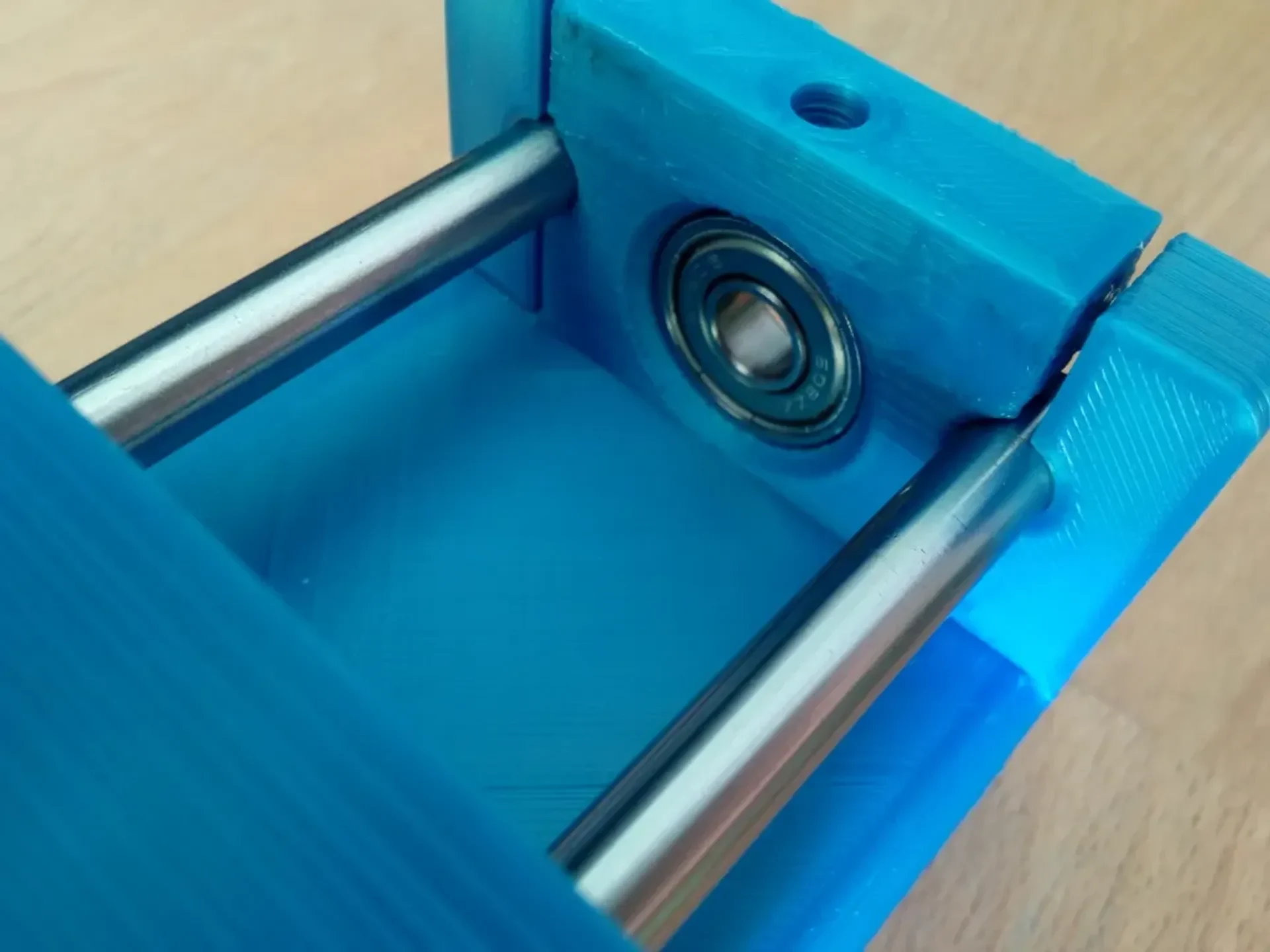

Я заметил, что крепление шпинделя довол��но сильно раскачивается на вертикальных линейных стержнях. Поэтому я перепроектировал его таким образом, чтобы можно было регулировать один из двух линейных подшипников с помощью двух винтов диаметром 3 мм. Пока не успел проверить, но после сборки крепление шпинделя больше не шатается.

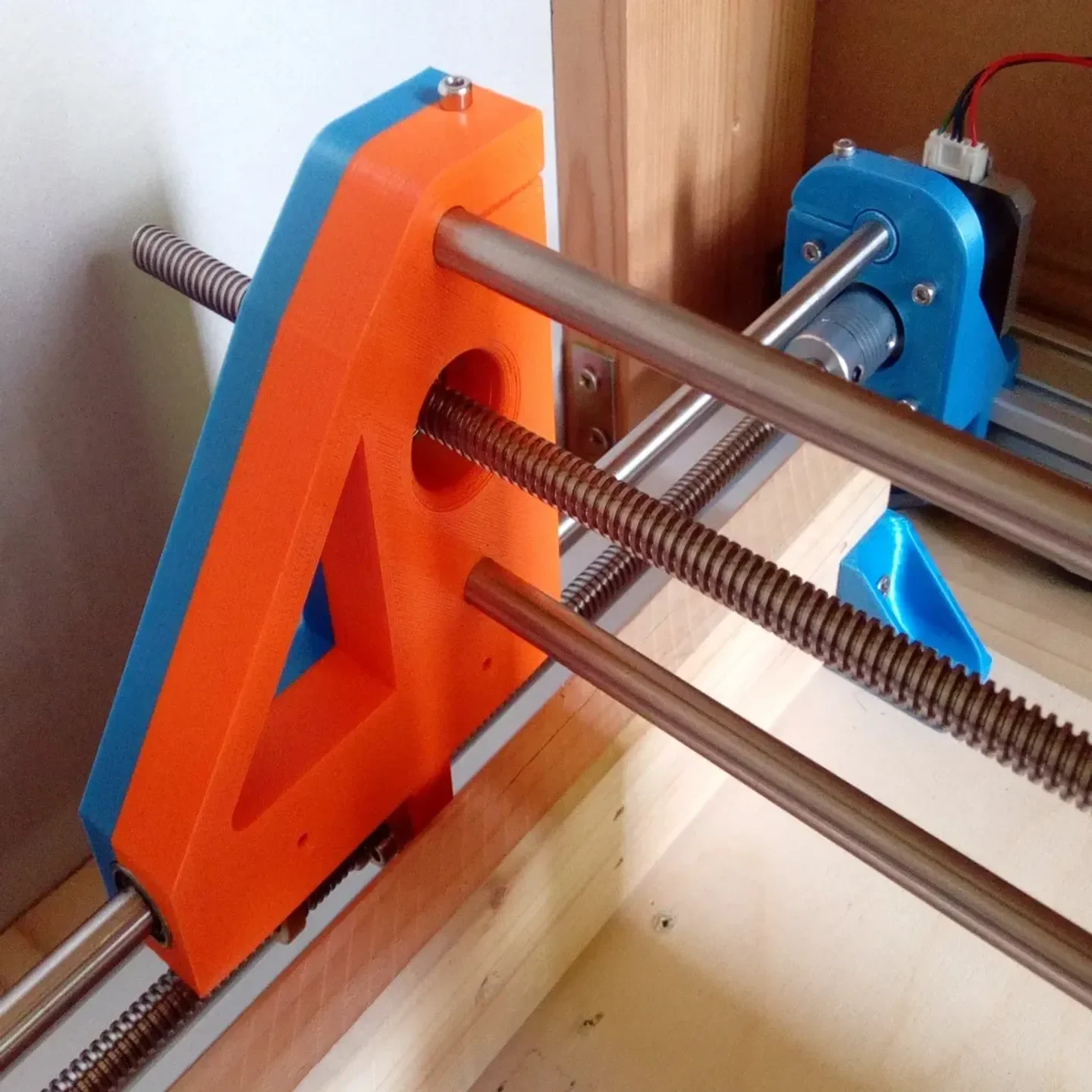

Я также добавил большие каретки оси X. В них используются 2 линейных подшипника LM8LUU вместо одного. Они помогают значительно уменьшить раскачивание и резонанс.
