Простой электрический электрошокер своими руками........

Спецификация:

1. Модуль высокого напряжения https://microohm-eg.com/product/400kv-step-up-power-module/

2. Модуль зарядки/защиты USB type-c https://microohm-eg.com/product/tp4056-18650-3-7v-4-2v-battery-charging-module-with-integrated-dc-boost-converter-module-ty/

3. Держатель батареи 18650 https://microohm-eg.com/product/18650-battery-case-holder-1-cells/

4. Защитный переключатель DPST https://microohm-eg.com/product/dpst-rocker-switch-small-w-red-led-6a-250v-kcd1-104/

5. Кнопка триггера https://microohm-eg.com/product/red-push-button-switch-12mm-circular-small-size-2-pins-p21/

6. Вам также понадобится литий-ионный аккумулятор 18650 с хорошей скоростью разряда, поскольку высоковольтный модуль будет потреблять около 2-3 ампер. Рекомендую Camelion icr18650. Найдите их на Amazon по цене 150EGP Литий-ионные аккумуляторные батареи Camelion 3,7 Вольта 1 штука — icr18650f https://amzn.eu/d/bXDrNv2

7. 2 гайки и болта 10 м�� в качестве электродов.

8. 4 винта M3x6.

9. Кольцевая клемма 2x10 мм.

Инструкции по печати:

Напечатано из PETG для повышения ударопрочности.
Высота слоя 0,2 мм
Нет поддержки
Сплошное заполнение

Инструкции по сборке:

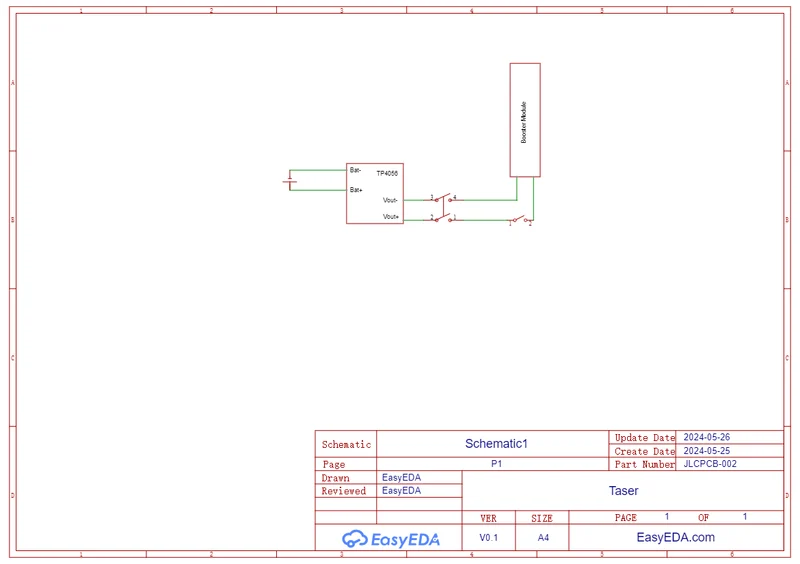

Подсоедините держатель аккумулятора к зарядному модулю TP4056 согласно схеме, показанной на рисунках.
Отрегулируйте потенциометр на TP4056 с помощью отвертки так, чтобы выходное напряжение составляло ровно 6 В.
Используйте двустороннюю ленту, чтобы закрепить TP4056 внутри корпуса.
Подключите оба выхода TP4056 к переключателю DPST в соответствии со схемой. Перед пайкой проверьте целостность мультиметра, чтобы определить полюса. (Перед пайкой убедитесь, что все провода пропущены через отверстие переключателя)
Подсоедините положительный вывод переключателя DPST к кнопке мгновенного действия.
Подсоедините отрицательный вывод переключателя DPST к модулю высокого напряжения.
Присоедините другую сторону кнопки мгновенного действия к положительному проводу модуля высокого напряжения.
Присоедините каждую кольцевую клемму диаметром 10 мм к выходу модуля высоког�� напряжения.
Вставьте кольцевые клеммы в винт диаметром 10 мм.
Вставьте оба винта диаметром 10 мм в корпус.
Закрепите оба болта гайками на 10 мм. Заклейте головки винтов изнутри корпуса изоляционной лентой для дополнительной изоляции.
Закрепите держатель батареи внутри корпуса с помощью винта M3x6.
Зафиксируйте переключатель DPST на месте.
Вставьте триггерный переключатель мгновенного действия в крышку и закрепите его гайкой.
Прикрепите модуль высокого напряжения к крышке с помощью двусторонней ленты.
Прикрепите крышку с помощью 3 винтов M3x6.

Инструкции по тестированию/безопасности:

Убедитесь, что расстояние между винтами и гайками точно такое, как показано на рисунках.
Не используйте его для детей, животных, стариков и людей с заболеваниями сердца.
Будьте осторожны при работе с высоким напряжением. Всегда надевайте защитное снаряжение и убедитесь, что на вашем рабочем столе нет чувствительной электроники, поскольку высокое напряжение может ее повредить.

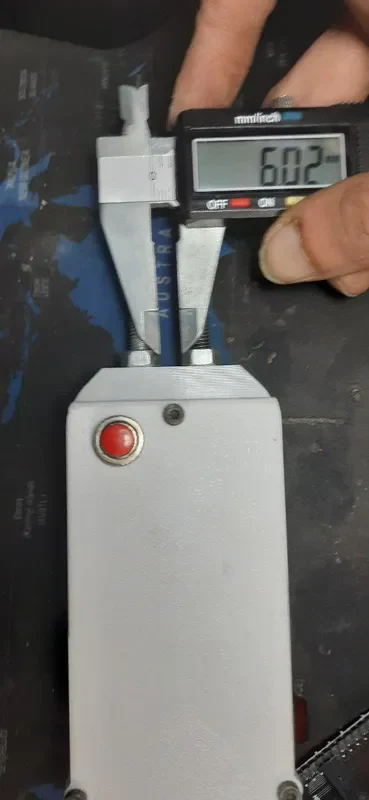

При проверке искра должна перескочить через расстояние 6 мм между гайками.

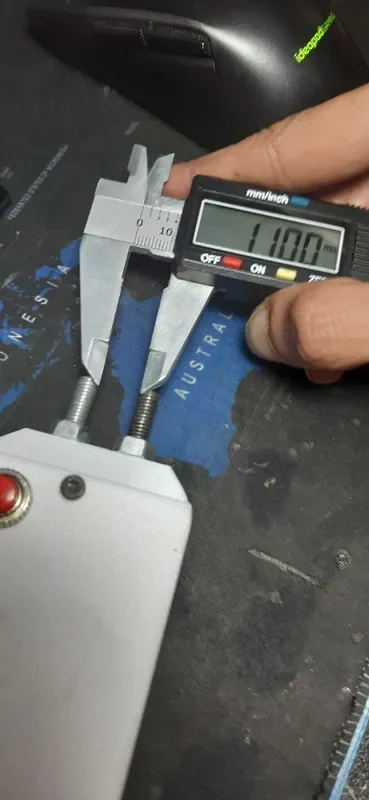

Как только болты вступают в контакт с проводящей поверхн��стью/кожей человека, они должны перескочить через эту поверхность на расстоянии 11 мм между болтами.
Храните в недоступном для детей месте. Для длительного хранения извлеките батарею. Всегда держите предохранительный выключатель выключенным, когда он не работает.

Официальное уведомление:

Создатель данной модели не несет ответственности за неправильное использование такого опасного предмета. Данное руководство предназначено только для образовательных целей. Прежде чем приступить к реализации этого проекта, вам следует ознакомиться с местными законами и правилами. Там, где я живу, это не является противозаконным, но во многих странах ношение электрошокера запрещено. .

Используйте ответственно!!!
