3D-ПЕЧАТАННЫЙ ЭЛЕКТРОМОБИЛЬ "Сделай сам" Jellybean3D.......

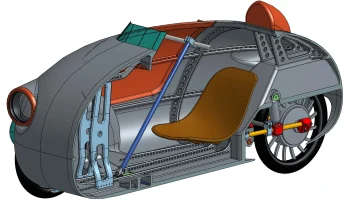

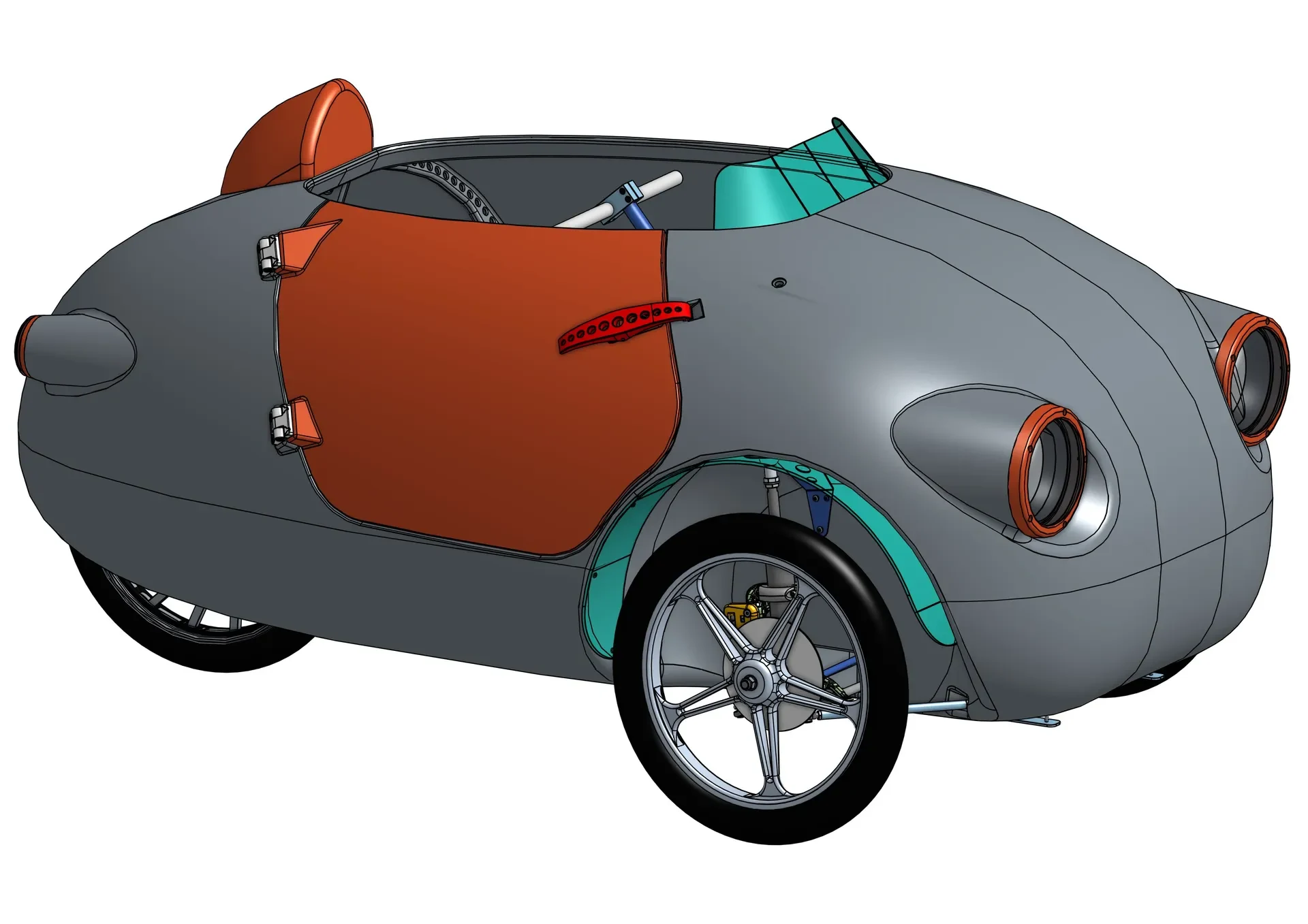

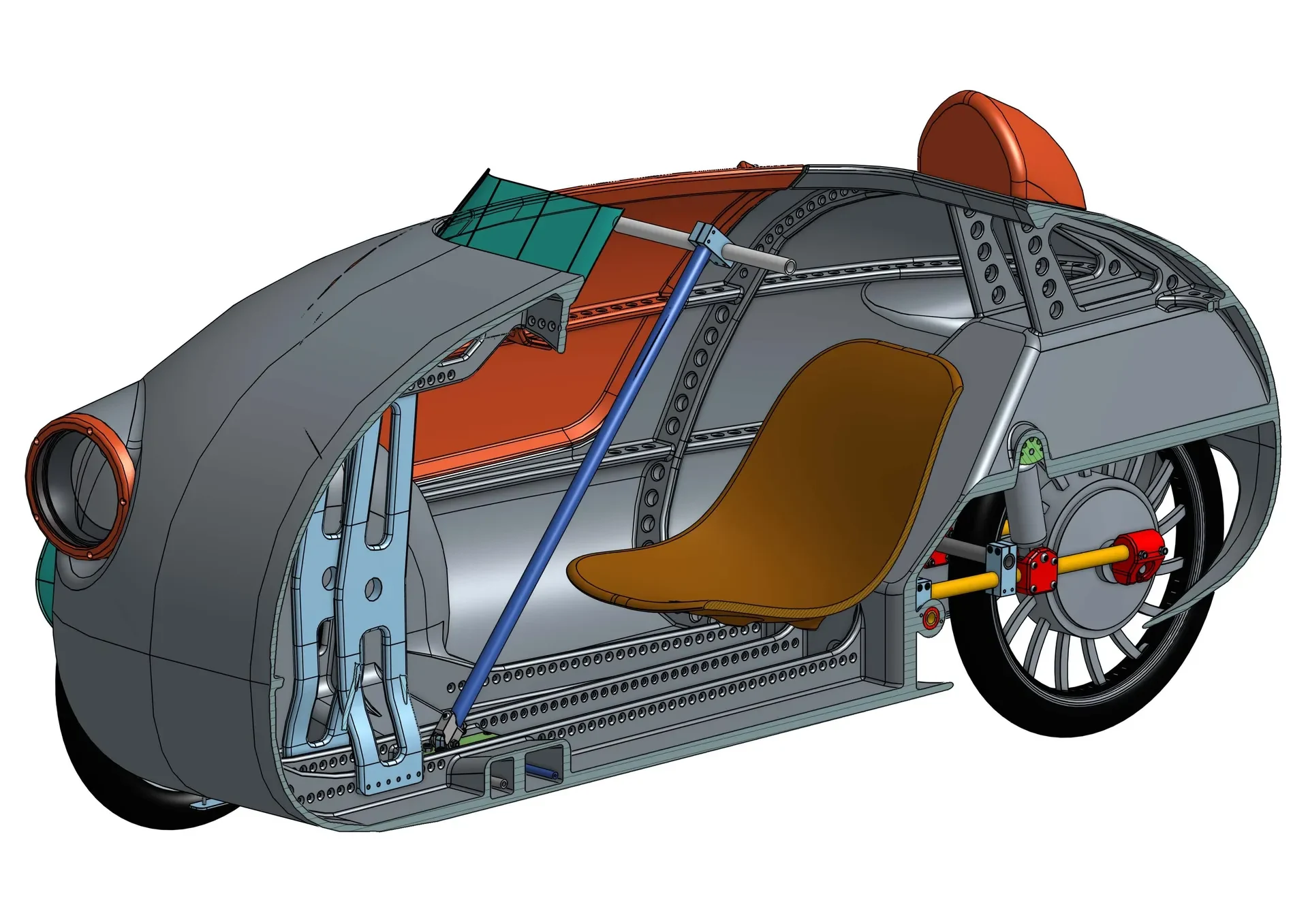

Jellybean3D — это полностью самодельный электромобиль с открытым исходным кодом, напечатанный на 3D-принтере.

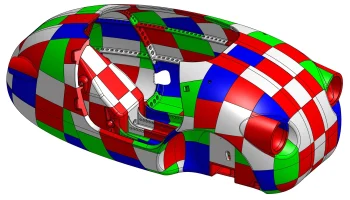

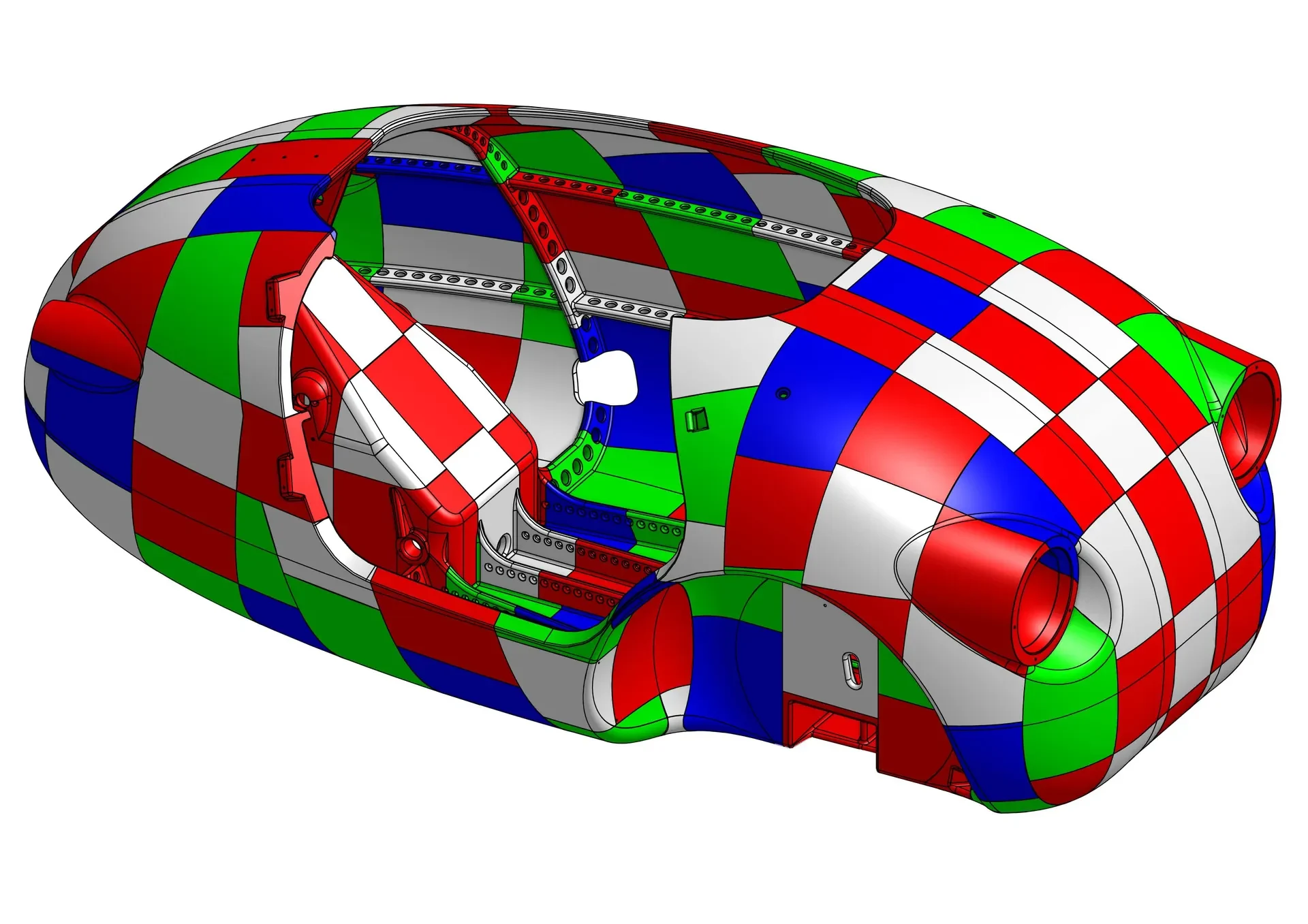

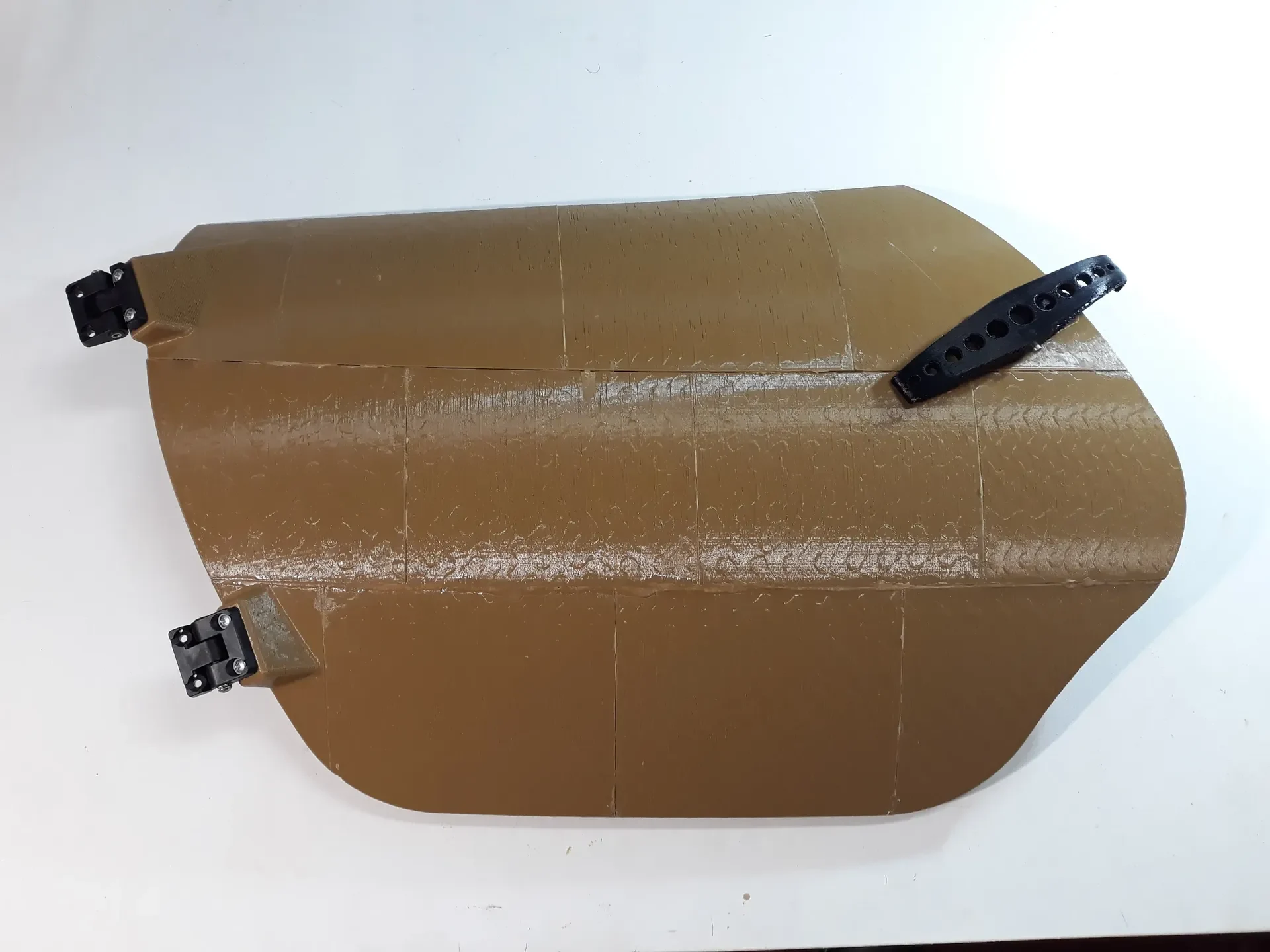

Разработан для изготовления на стандартных хобби-принтерах FDM, из легкодоступного и легкого в работе PLA и/или пластика PETG, некоторых мелких деталей, напечатанных из PA (нейлона), а также некоторых готовых компонентов. Чтобы создать большие детали, такие как корпус и дверь, они были стратегически разрезаны на небольшие детали, которые можно легко распечатать, которые впоследствии будут склеены/сварены.

Подробности здесь: https://youtu.be/umWhtFFmUe0
Скоро появится дополнительная информация, пожалуйста, наберитесь терпения, на данный момент это «индивидуальный проект».

Я ЗАГРУЗИЛ ВЕРСИЮ В МАСШТАБЕ 1/10, если вы хотите распечатать маленькую для себя. Файлы для печати можно скачать здесь: https://www.prusaprinters.org/prints/47678.

Этот проект все еще находится в работе, поэтому я пока просто загружаю сю��а пару образцов частей тела. Любой может распечатать их с предложениями по печати и профилями и проверить, нравится ли ему эта идея.
Пожалуйста, опубликуйте свои отпечатки и оставьте отзыв.

Это экспериментальный проект, цель которого — изучить возможности любительской 3D-печати.
Этот проект не ставит целью воспроизвести стандартную конструкцию автомобиля. Многие вещи могут пойти не так, но мы будем получать удовольствие и учиться в процессе. :)
Любые предложения и помощь приветствуются. Не стесняйтесь комментировать.

Это некоммерческий проект, реализованный за счет моего собственного времени и денег, а также с помощью некоторых сотрудников, людей и компаний, которые решили помочь мне в этом начинании, которое в одиночку может оказаться невозможным. СПАСИБО всем им.


Пожалуйста, рассмотрите возможность внесения вклада в эти проекты: https://paypal.me/GonzaloChomon Спасибо.

Ссылку на дополнительную информацию, видеоролики о строительстве и многое другое можно найти в этом плейлисте YouTube: https://www.youtube.com/playlist?list=PLJfG3HktqdD5y3SG_rDiSx5rBmsbD77oQ.

Эта вещь все еще находится в стадии разработки. Файлы, инструкции и другие данные могут измениться!

Вся документация этого проекта в любом формате лицензируется по лицензии Creative Commons-Attribution-ShareAlike (CC-by-sa 4.0). https://creativecommons.org/licenses/by-sa/4.0/

Распечатать инструкции

Детали для этого проекта должны быть прочными, поэтому большинство предложений направлены на достижение максимальной прочности и отличаются от того, что обычно используется для эстетических деталей. Также есть несколько предложений по улучшению скорости печати деталей.

Минимальный объем принтера 220x220x220 мм с подогреваемым столом.
Диаметр сопла: от 0,6 мм до 1 мм. (я использую 0,8 мм)
Высота слоя: от 45% до 55% диаметра сопла.
Ширина линии: от 110% до 150% диаметра сопла. (Я использую 150% для внешних периметров и 112% для остальных линий)
Узор заполнения: гироид.
Температура печати: настолько высокая, насколько позволяет материал, без разрушения материала.
Скорость печати: от низкой до средней. (Я использую скорость 30 мм/с для внешних периметров, 45 мм/с для других периметров и 65 мм/с для заполнения)
Используйте нагревательный патрон вулкана или аналогичный, чтобы можно было увеличить максимальную объемную скорость, проверьте перед увеличением. (Мне удалось установить скорость до 20 мм^3/с+)
Используйте минимальное охлаждение или не используйте его вообще, чтобы улучшить адгезию слоя. (Я использую автоматическое охлаждение, оно начинает охлаждаться только в том случае, если время слоя меньше 20 секунд или на линиях мостов)
По возможности используйте корпус, чтобы избежать быстрого охлаждения и предотвращения высоких внутренних напряжений и деформаций.
Установите максимальную температуру стола, рекомендованную для данного материала.
Используйте в слое какой-нибудь усилитель адгезии, например, палочку ПВА или что-то подобное.
Большинство деталей печатаются без опор, некоторые — с опорами только на рабочей пластине, а 9 деталей — с полными опорами.
Профили печати и другие примечания подробно описаны в спецификации для каждой детали.

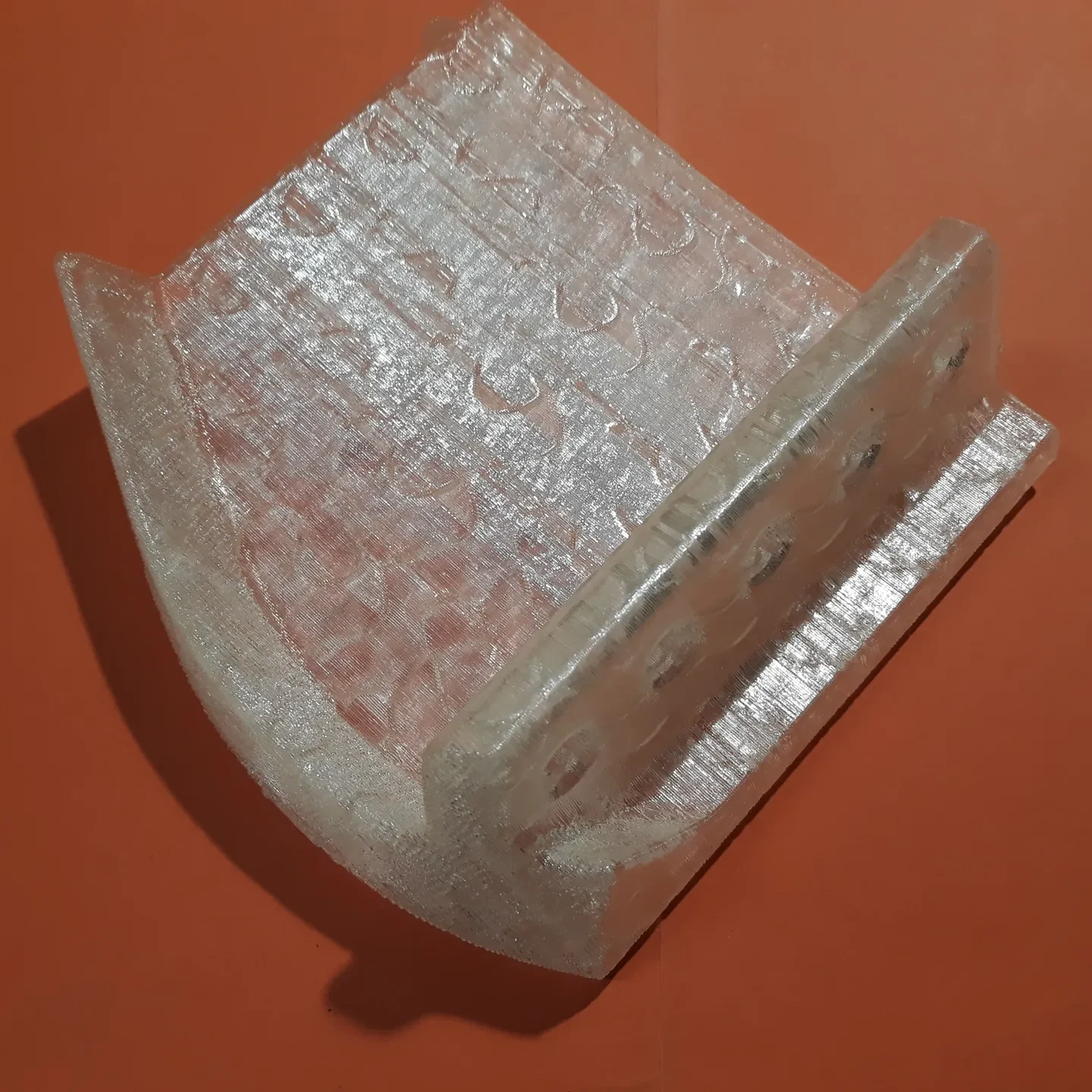

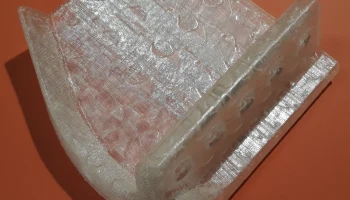

Обе части образца не нуждаются в опорах при печати.

ПЕЧАТЬ ПРОФИЛЕЙ

Для деталей автомобиля, подробно описанных в спецификации, используются 4 различных профиля печати. Вот 2 разных профиля, которые вы можете протестировать:

СВЕТ: (Для деталей, которые не требуют особой прочности)

Периметры: 1
Верхние слои: 3
Нижние слои: 3
Заполнение: 9%


НОРМАЛЬНЫЙ: (Для деталей, подвергающихся некоторой нагрузке)

Периметры: 2
Верхние слои: 4
Нижние слои: 3
Заполнение: 9%
