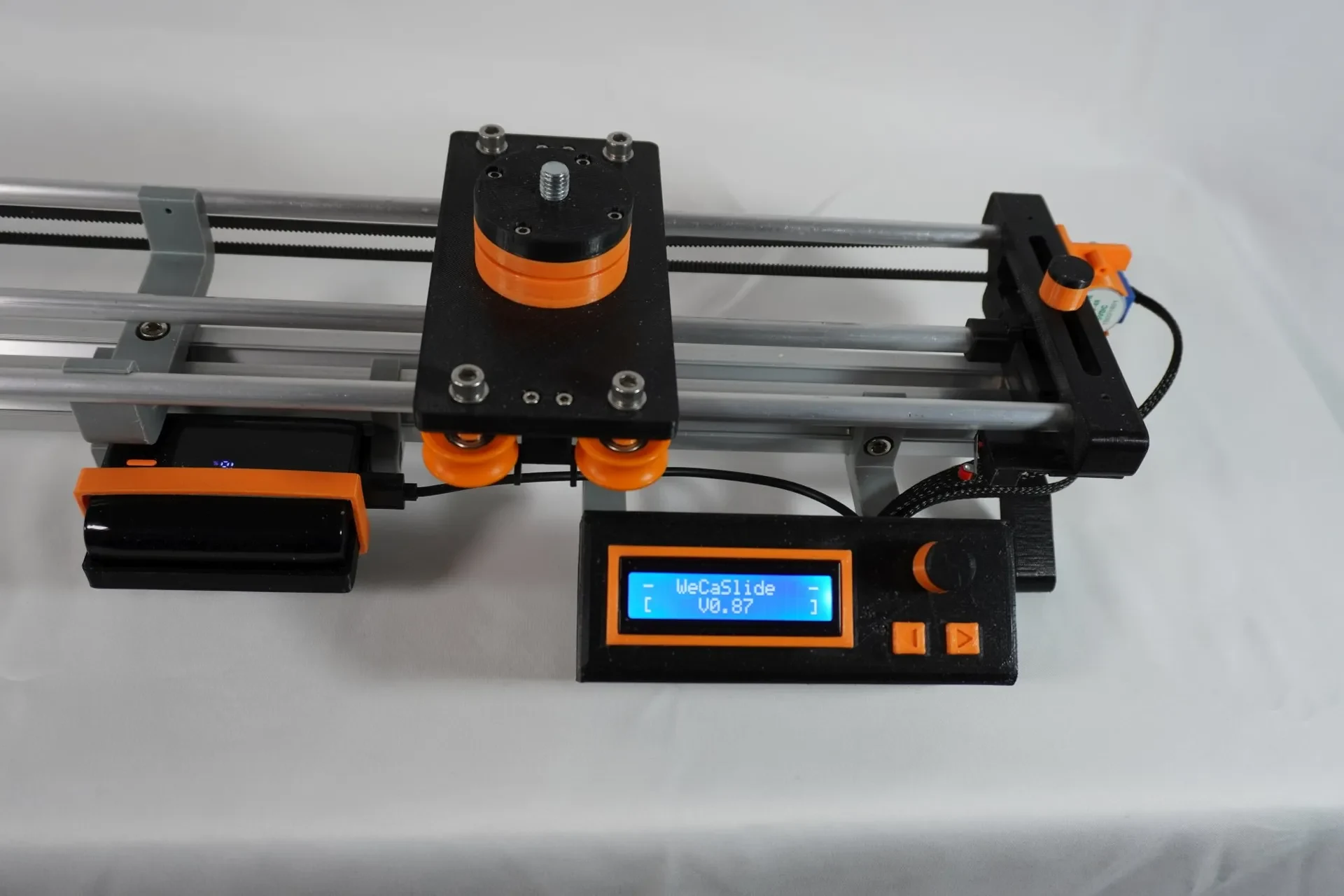

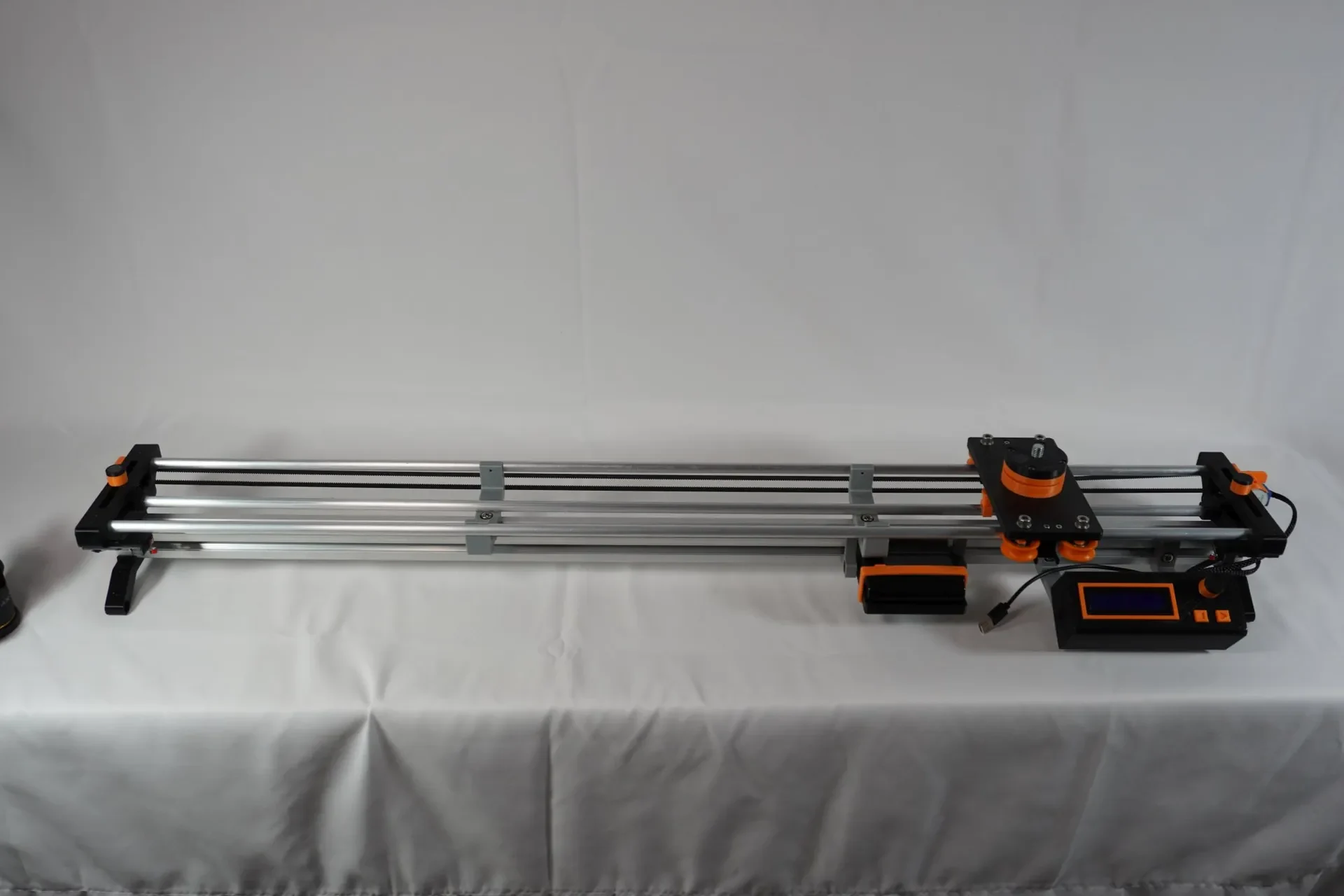

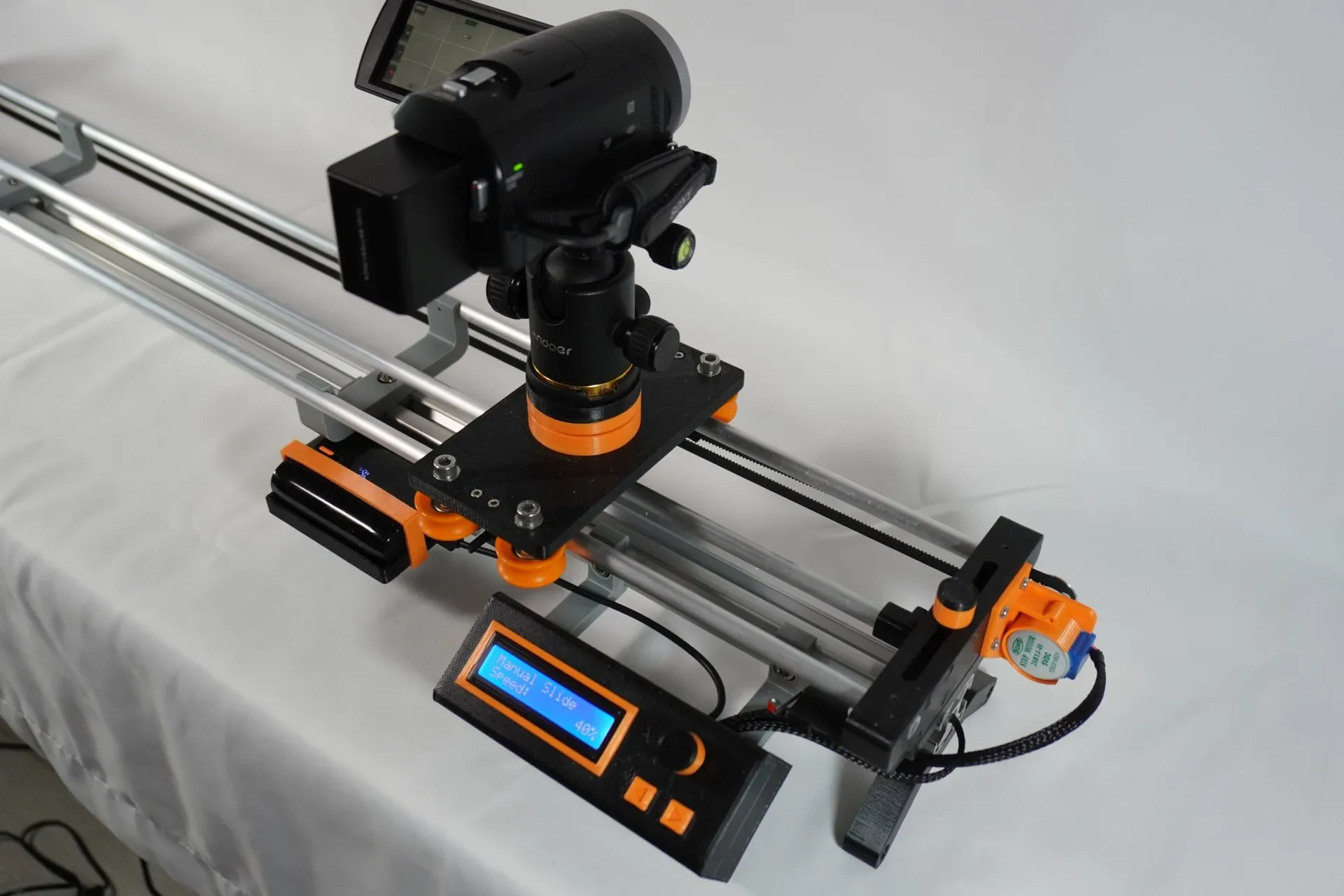

Слайдер для камеры своими руками, моторизованный, под упр..

Слайдер для камеры своими руками менее чем за 100 евро. С отслеживанием объектов и управлением с помощью Arduino Nano. Блок питания со стандартным повербанком (10 000 мАч). Таким образом мобильный и гибкий
годный к употреблению.

Большинство крупных деталей печатаются с заполнением 15-20%.

Все детали перечислены в файле «partlist.txt».

Исходный код Arduino: https://github.com/werner-rh/cameraslider.

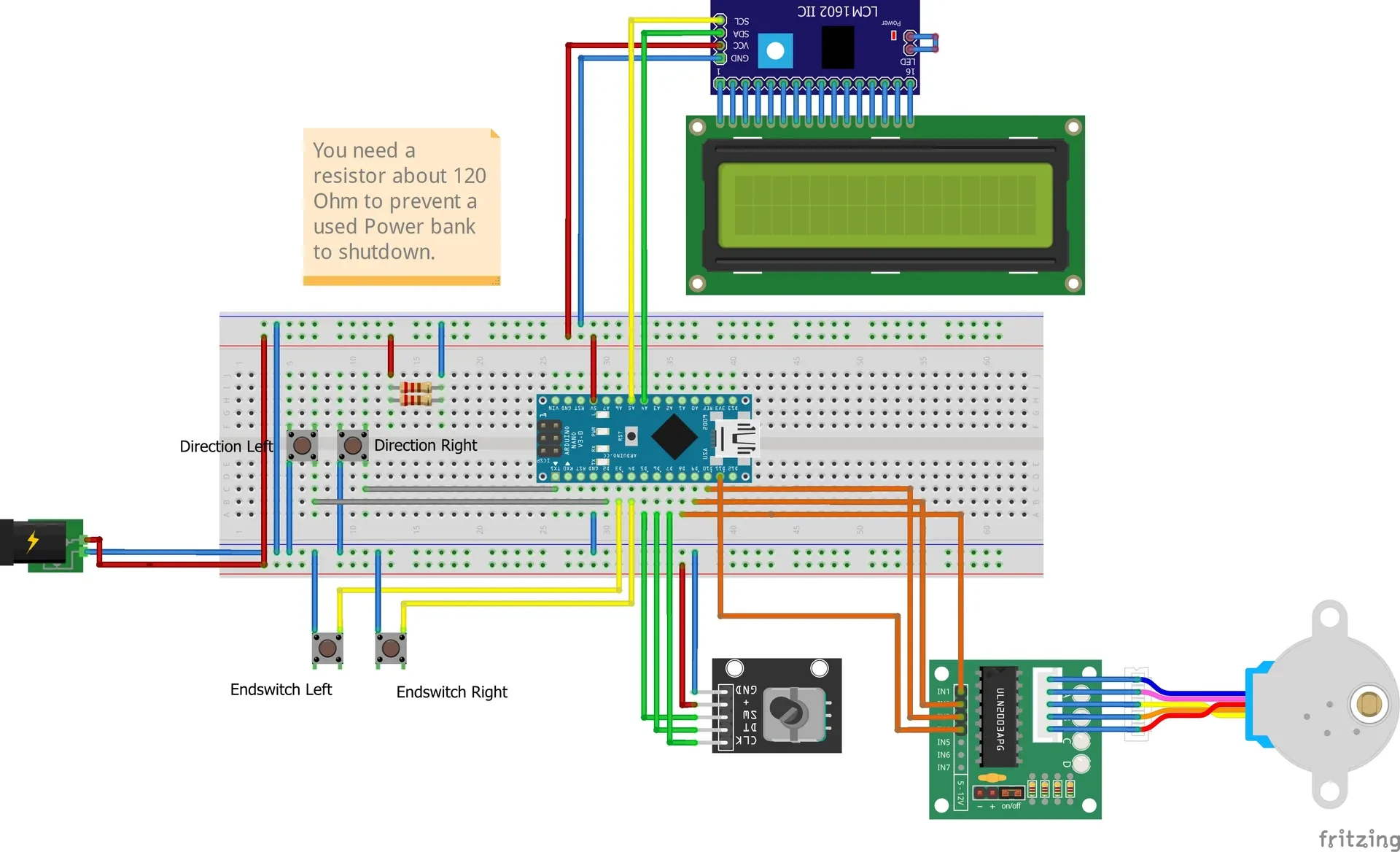

Обновлена электронная схема. Вам понадобится дополнительный резистор около 120 Ом между +-, чтобы предотвратить отключение использованного Power Bank.

2023-06-03 Улучшение подшипника штатива с поворотным рычагом

-Driver-ForkV4_ex.stl
-Поворотный рычаг-подшипник штативаV3_ex.stl
-фиксирующ��я-шайба-драйвер-вилка_ex.stl

Я сделал более прочный поворотный рычаг для штатива с гораздо большим подшипником.
Это приводит к лучшему и мягкому перемещению штатива.

Вам понадобится подшипник размером 10 мм (внутренний) x 16 мм (внешний) x 5 мм (толщина).
Детали разработаны с меньшими допусками. В зависимости от вашего принтера,
возможно, вам придется поработать наждачной бумагой. Подшипник должен быть запрессован.
в рычаг в конце. Добавил картинку, показывающую, как это выглядит.

2024-04 Модернизация/улучшение слайдера камеры, Verbesserung

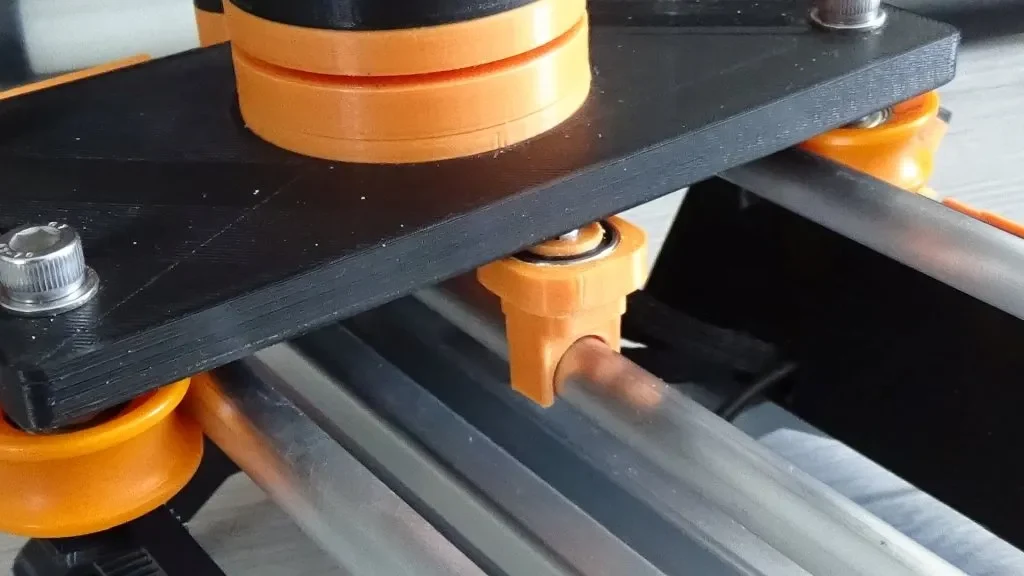

Umbau der Rollen und Verwendung 3D Drucker Rollen. Dies führt zu einem deutlich ruhigeren und spielfreien Lauf des Sliders. В этом видео есть все детали, где Умбау будет длиннее и приятнее.

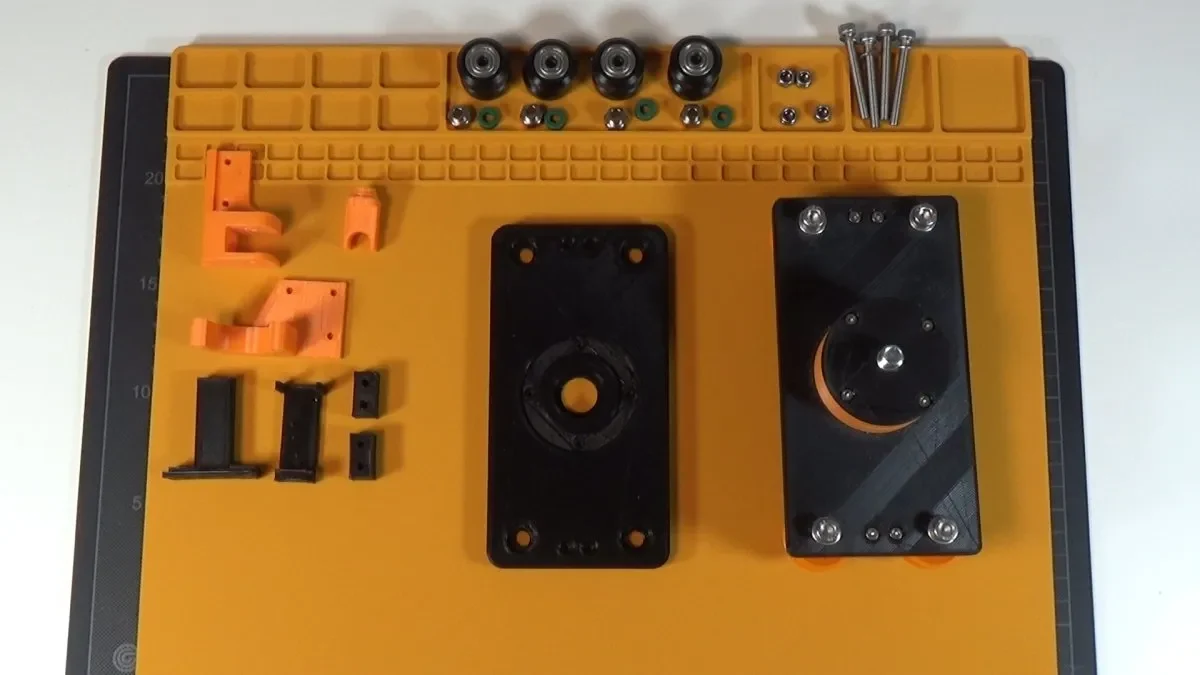

преобразование роликов и использование роликов 3D-принтера. Это приводит к значительно более тихому и беззазорному ходу ползуна. В этом видео я подробно показываю как проводилась конвертация
и какие запчасти нужны.
