Введение

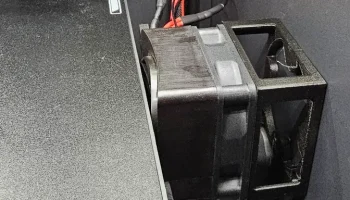

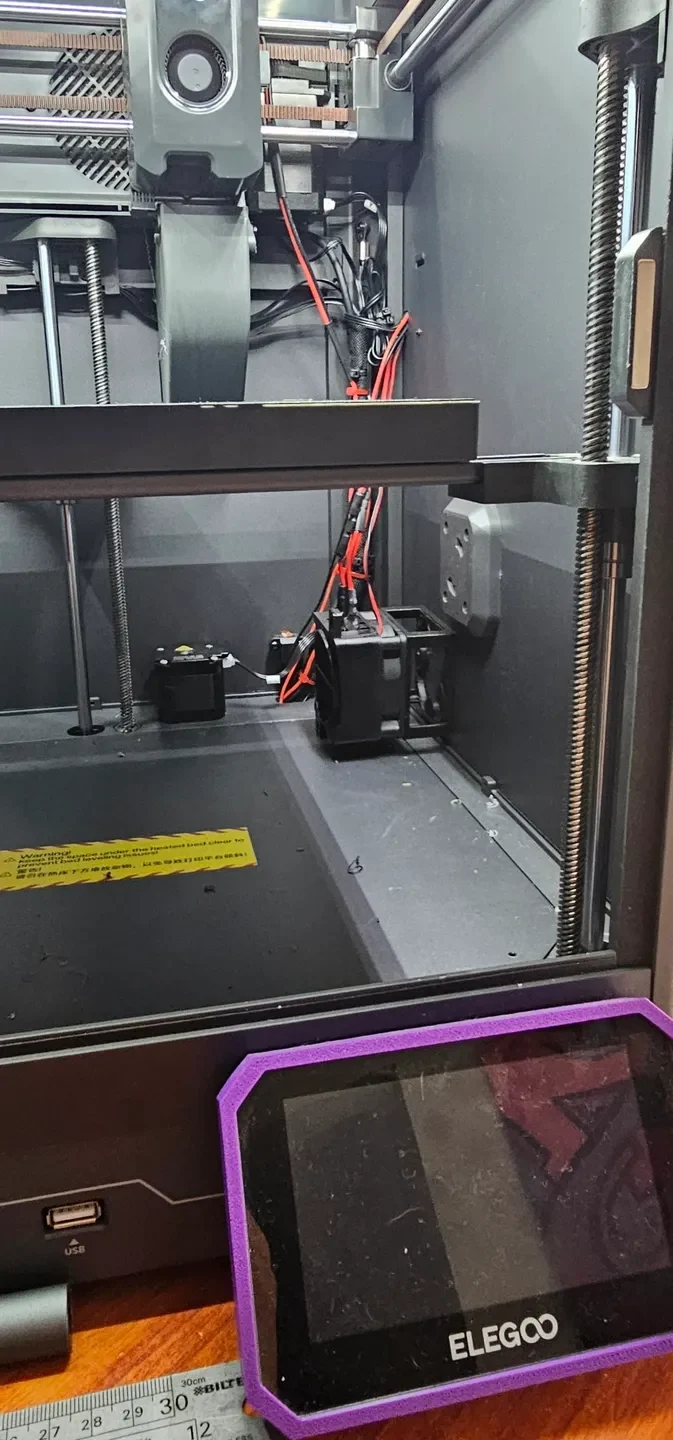

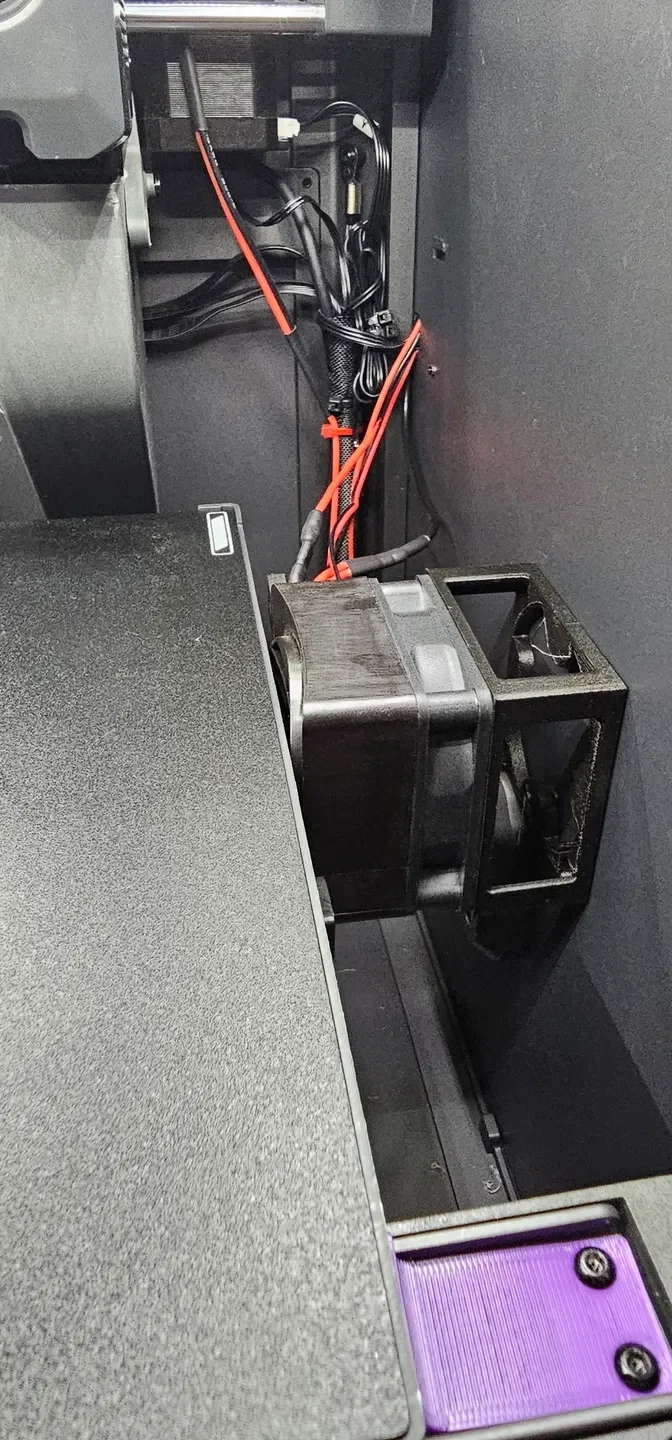

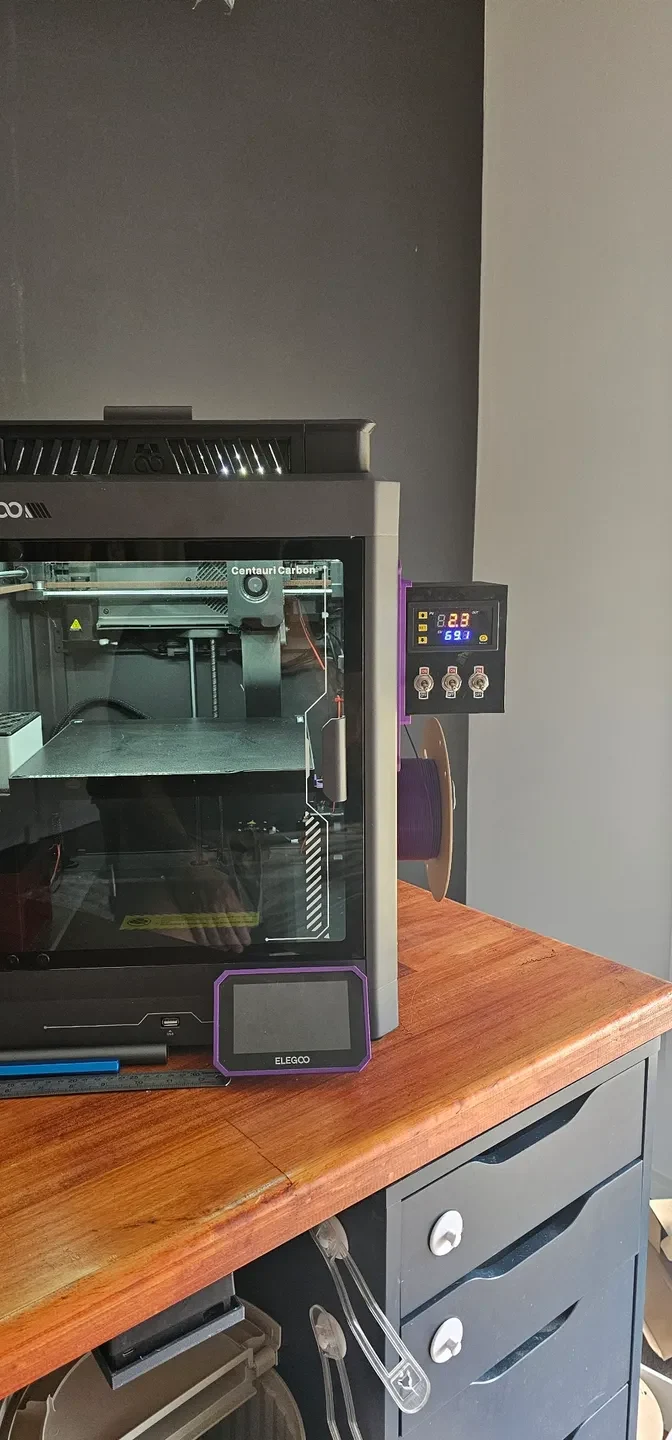

Это сборка для добавления управляемого нагревателя камеры к закрытому 3D-принтеру — в данном случае мой Centauri Carbon использует PTC-нагреватель на 24 В, 250 Вт (x1) с контроллером термостата W3230 и переключателем MOSFET. Цифровой термометр самостоятельно регулирует температуру, включая и выключая нагреватель PTC в зависимости от установленных настроек. Целью является стабильная температура в камере для ABS, ASA и нейлона.

Результат: PTC 250 Вт + подогреваемый стол при 100 градусах Цельсия = 40 градусов + температура в камере за 10 минут. **важно, необходимо избавиться от любых модификаций вентилируемых стояков и просто использовать стеклянную панель напрямую или заменить вентилируемый стояк на «закрытую» версию.

спецификация

Нагреватель PTC 24 В 300 Вт с вентилятором — Amazon

Цифровой контроллер температуры W3230 (12-24 В) — Amazon RU

Триггерный модуль MOSFET — Amazon RU

Блок питания 24 В, 33 А, 800 Вт — Amazon RU

Держатели лопастных предохранителей — Amazon RU

ОБЗОР

Блок питания: 24 В, 500 Вт (21 А)

Плата MOSFET: 24 В, с логическим запуском

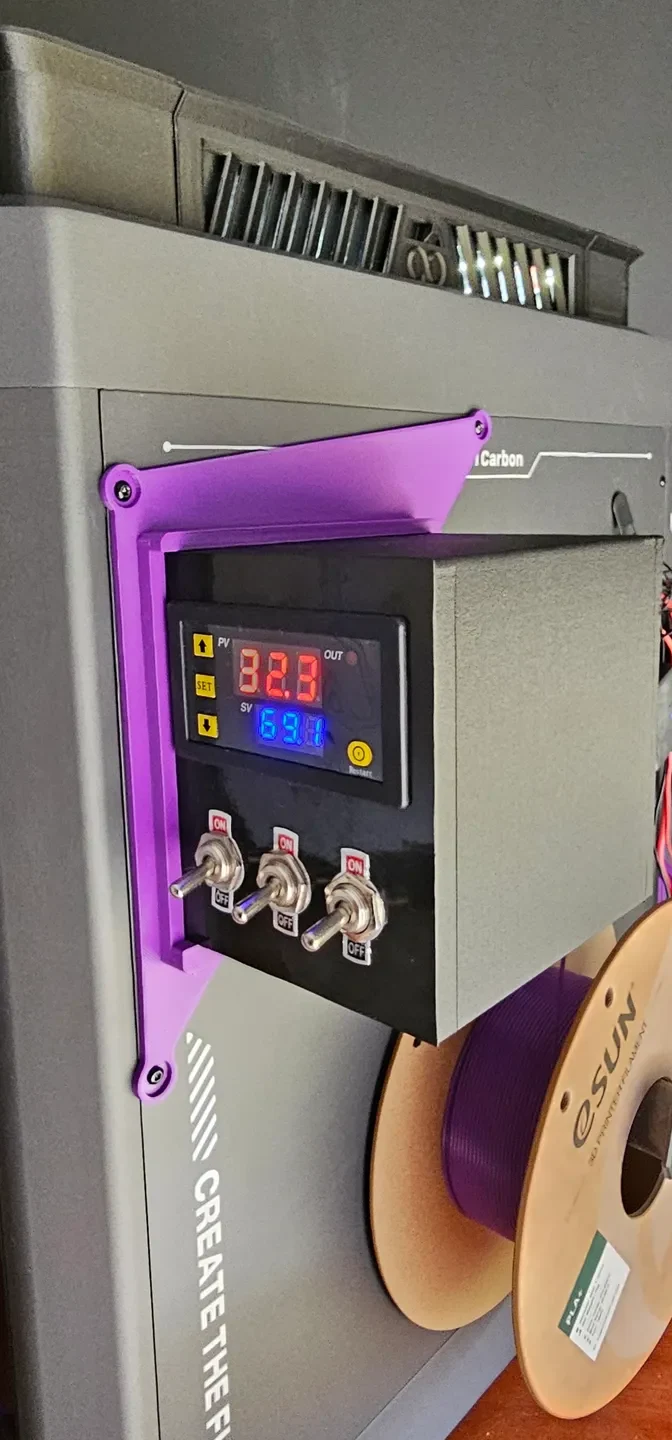

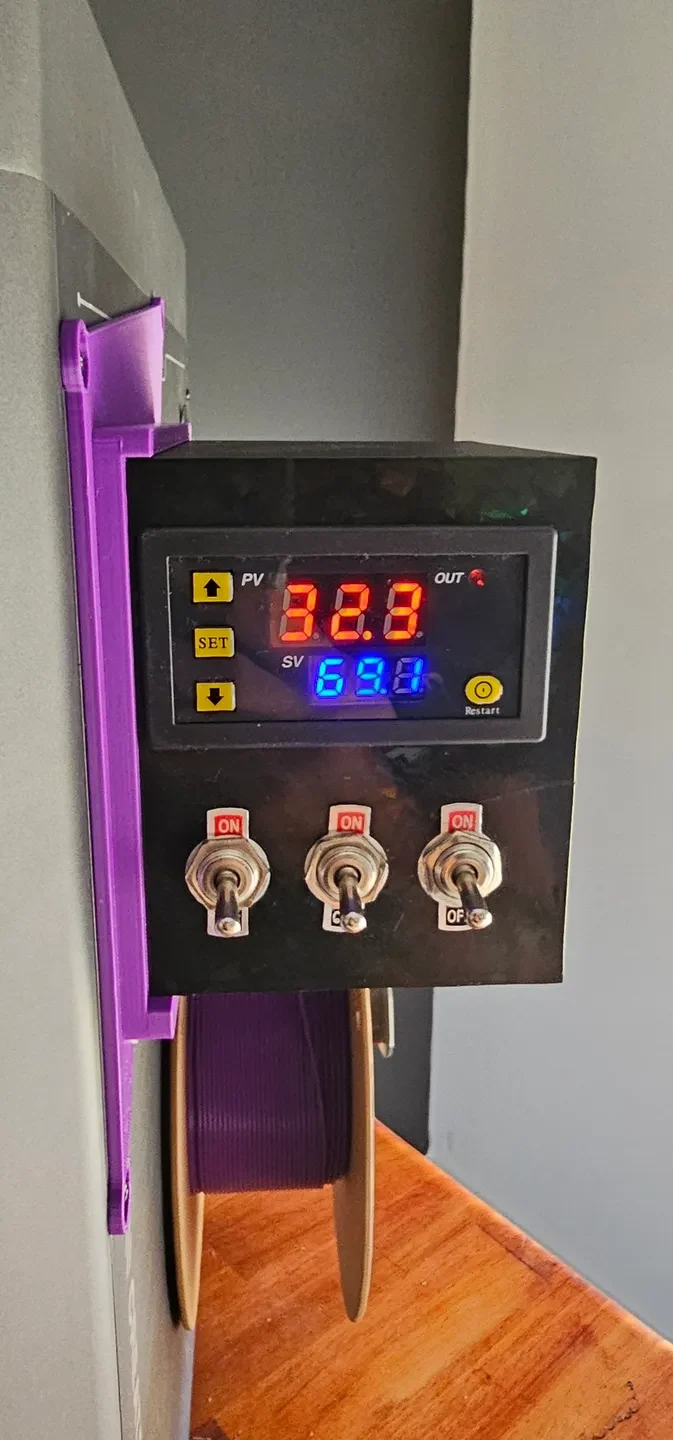

Цифровой контроллер термостата W3230 (питание 12 В)

Понижающий преобразователь (24 В → 12 В) (для цифрового контроллера)

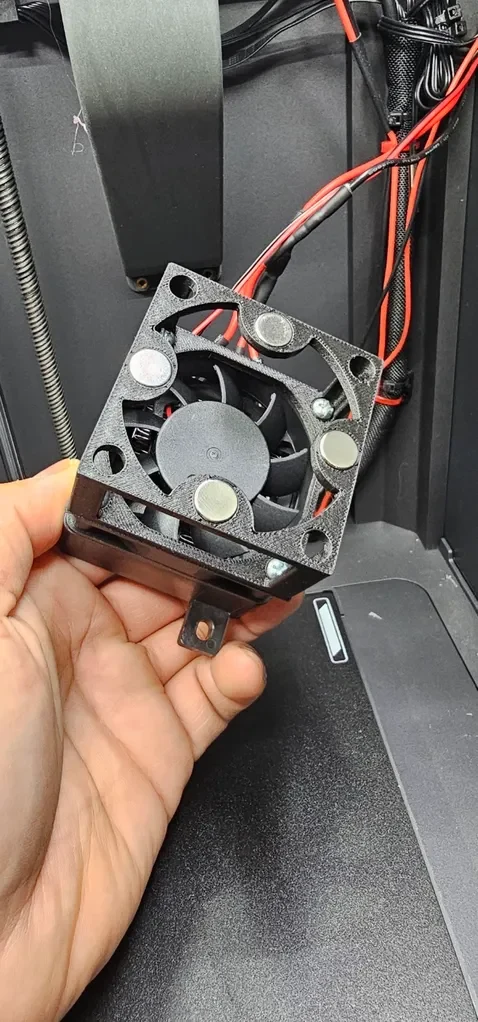

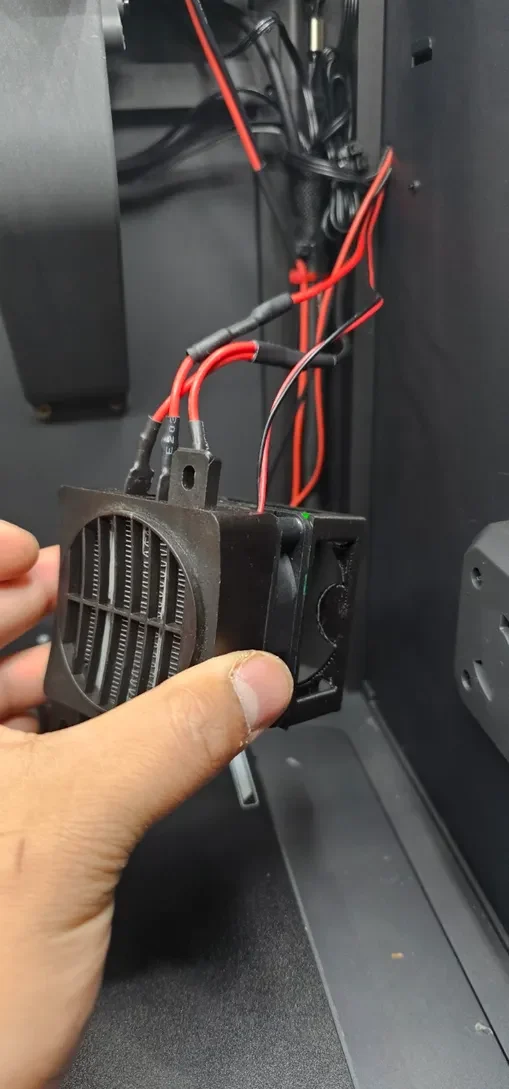

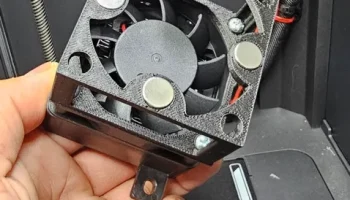

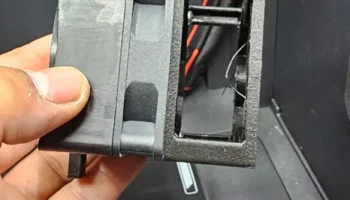

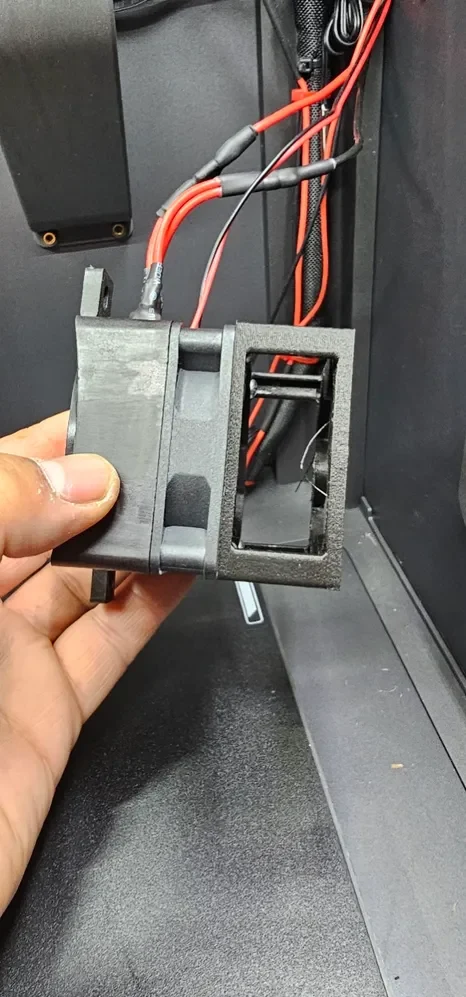

Нагреватель PTC + встроенный вентилятор (24 В, 250 Вт)

Ножевой предохранитель на 15 А (нагреватель)

Тумблер (или кулисные переключатели) (12 В, слаботочный, для триггера MOSFET)

Калибр проводов:

Нагреватель: силикон 14-16 AWG.

Вентилятор: 22 AWG

Слаботочный (buck/W3230/сигнал): 22-24 AWG

Обратная шина: 18 AWG

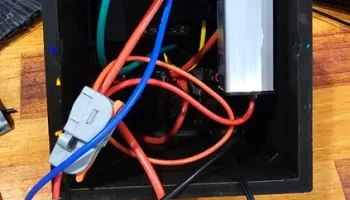

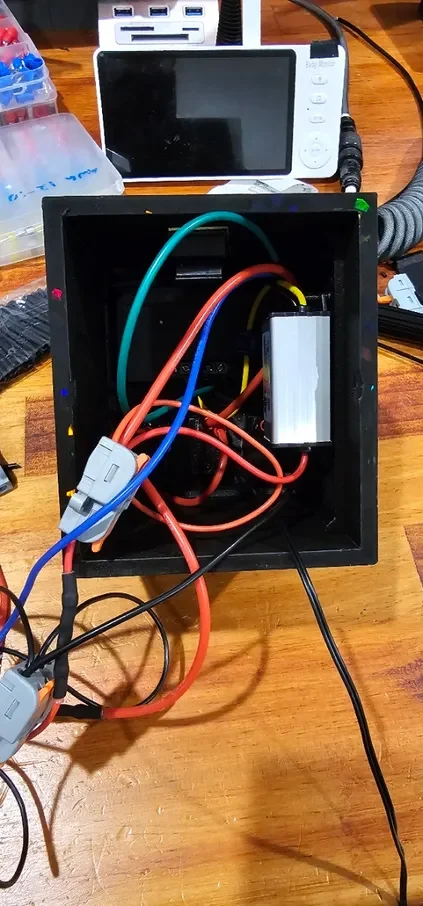

ПРОВОДКА
сеть переменного тока

Прямой эфир → ПГУ Л

Нейтраль → БП Н

Земля → БП Е

Выходы постоянного тока блока питания

В+ (24 В)

→ Ножевой предохранитель 15 А → MOSFET VIN+ (14 AWG)

→ Buck IN+ (22 AWG, линейный предохранитель на 1 А)

В- (24 В)

→ MOSFET VIN- (14-16 AWG)

→ Обратная шина (18 AWG обратно к блоку питания −)

Понижающий преобразователь (24 В → 12 В)

OUT+ → W3230 VCC и W3230 S1 (реле COM)

OUT− → W3230 GND → обратная шина

Контроллер W3230

S2 (реле НЕТ) → Переключить COM

Переключить НЕТ → MOSFET TRIG/PWM

MOSFET GND (сигнал) → обратная шина

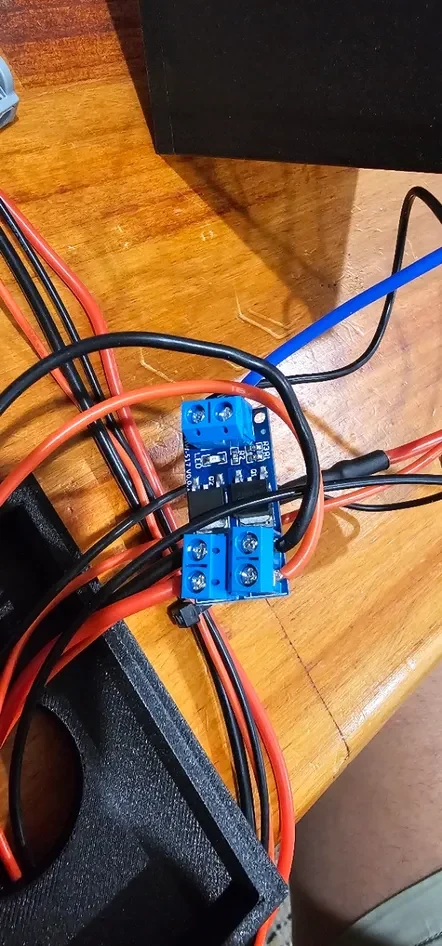

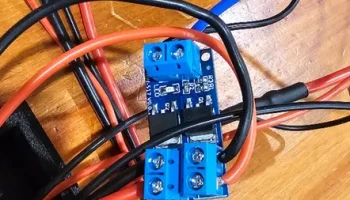

Путь переключения MOSFET

OUT+ → Плавкий предохранитель → Соединение:

Нагреватель + (14-16 AWG)

Вентилятор + через предохранитель 0,5-1 А (22 AWG)

ВЫХОД- → Разветвитель: Нагреватель — (14-16 AWG) и Вентилятор ��� (22 AWG) → обратно к блоку питания V-
