LowRider 3 CNC - Плазма своими руками - Дополнение - Лазе..

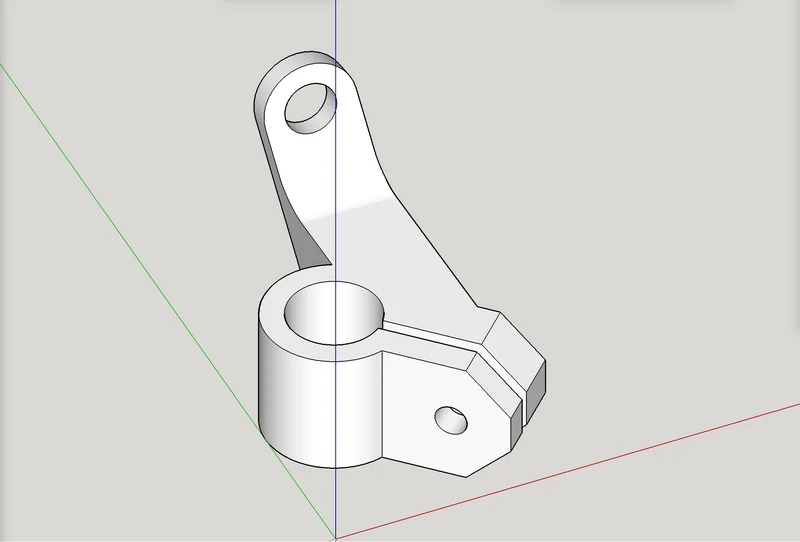

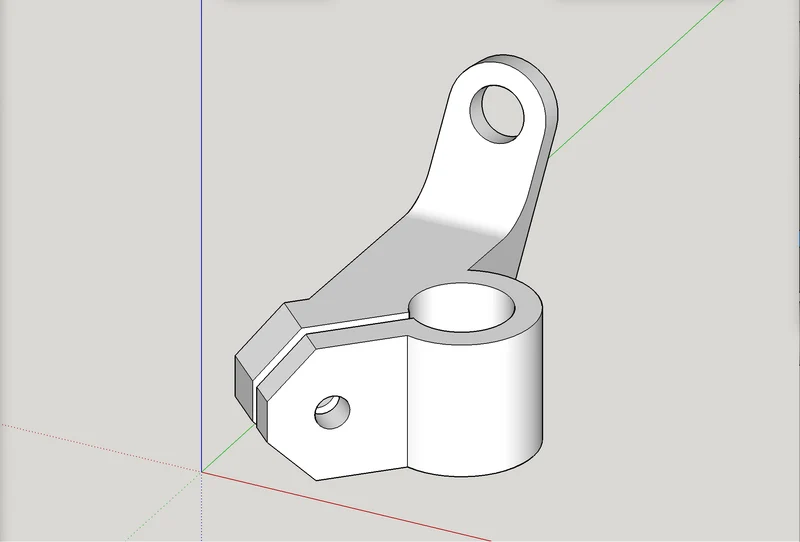

В этом видео не только показано, как эти лазерные перекрестия устанавливаются и работают на моей плазменной установке, сделанной своими руками, но также подробно рассказывается, как я спроектировал эти держатели с нуля — от начала до конца с помощью SketchUp (бесплатная версия 2017 года, последняя бесплатная версия, которую можно было установить локально на компьютер).

Полная информация о моей плазменной установке с ЧПУ, сделанной своими руками:

Посмотрите мою серию видеороликов на YouTube о том, как я сделал свою плазменную устано��ку с ЧПУ на основе LowRider v3, в основном печатаемого на станке с ЧПУ.
Также ознакомьтесь с моей веткой журнала сборки с полной информацией на форуме V1 Engineering.
У меня также есть коллекция «Плазменный резак с ЧПУ» здесь, на Printables.
Наконец, некоторые элементы для печати для моей плазменной установки доступны моим покровителям на моей странице Patreon: https://www.patreon.com/design8studio.

ДО (без лазерного пе��екрестия):

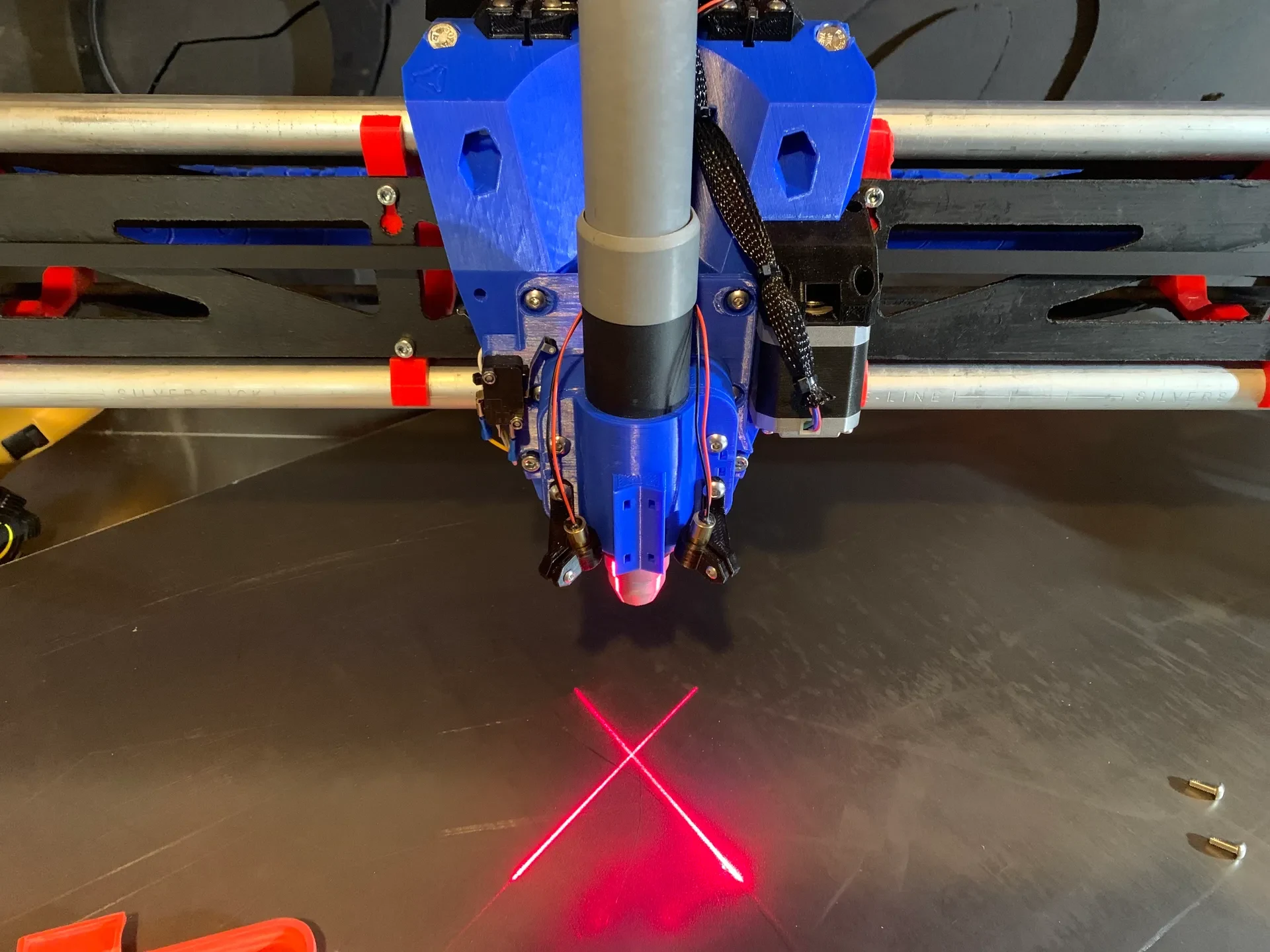

ПОСЛЕ:

Я еще могу подключить лазеры к источнику питания 5 В в моем блоке управления, но сейчас я работаю с аккумуляторным блоком, вмещающим три батарейки типа АА. Я использую обычные (не перезаряжаемые) батарейки.

Информация о печати/сборке:
Печатает в соответствии с ориентацией.
Печатает без подставок.
Рекомендуется: либо 2 стены по периметру (сопло 0,6), либо 3 стены по периметру (сопло 0,4).
20% заполнение
Я печатал, используя сопло 0,6, высоту слоя 0,3 и ширину линии стены 0,6, но они также должны хорошо печатать с соплом 0,4, используя те же настройки (имитируя 0,6) или обычные настройки.

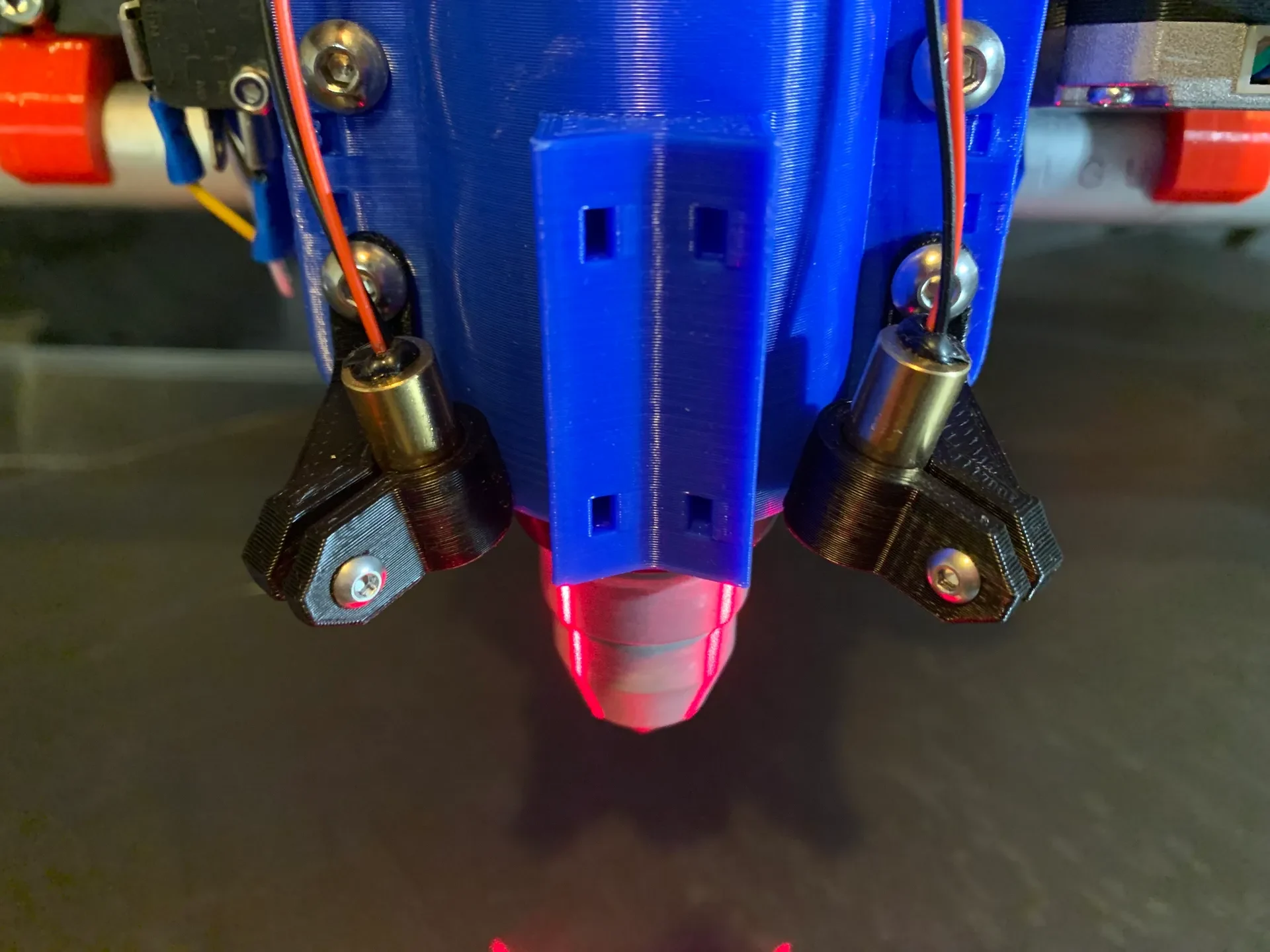

Используйте два винта M3 x 10 мм, по одному в каждом держателе, чтобы затянуть фланцы и «зажать» лазерные диоды в держателях.
Ссылки на продукты, упомянутые или связанные с ними*:
Лазерные модули — (2 шт.) Красный «линейный» лазерный генератор, 650 нм, 5 МВт, диодные лазеры -
https://amzn.to/3WLuKoK
Держатель для батареек с переключателем — (4 шт.) 4,5 В, от 3 батареек типа АА по 1,5 В — https://amzn.to/3XIcazk
Тепловая пушка — 1800 Вт, 122-1202 °F (50-650 °C) — https://amzn.to/3XIswrs
Двусторонняя де��евообрабатывающая лента XFasten с желтой подложкой, 2,5 дюйма x 30 ярдов -
https://amzn.to/3kD3VWq
