Minted Arcturus - SlimeVR DIY - Стандартные детали........

М, ин, те, д — Арктур

Подробнее о дизайне

Я добавил больше в текущий дизайн Арктура от Lixulia.https://github.com/Lixulia/Arcturus

Случай с Арктуром уже является убедительным, однако я хотел изменить его так, как я считаю, лучшим из возможных.

Изменения по сравнению с оригиналом
— Изменена компоновка, чтобы обеспечить более легкий доступ к порту зарядки.
— Новая компоновка позволяет более эффективно использовать пустое пространство, что позволит лучше использовать пространство для проводки, особенно для диодов (корпус зеркально/перевернут по сравнению с оригиналом)
— Канавки/канавки для паяных соединений (и особенностей), в которых можно находиться под напряжением. Паяные соединения не мешают сборке и сводят к минимуму риск повреждения корпуса или соединения.
— Печатные платы защелкиваются, а не крепятся с помощью трения. Гораздо более безопасный и долговечный (однако его все равно можно снять с помощью инструмента)
— Полностью поддерживаемый переключатель (без покачивания)

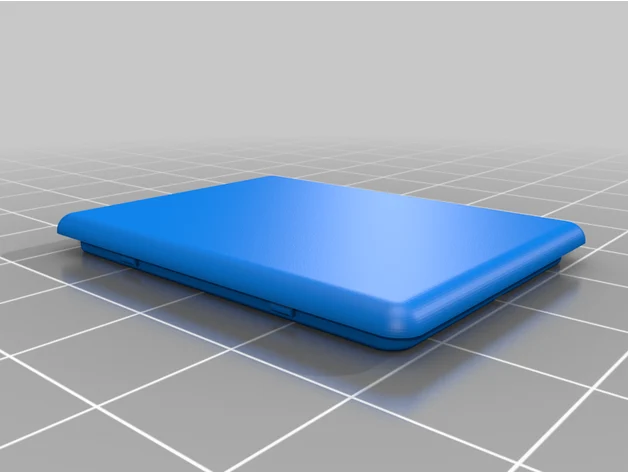

— Пользовательская крышка вентиляционного отверстия
— Добавлено скругление/кривая в месте прохождения ремней. Благодаря этому ремни гораздо легче вставлять, снимать и регулировать, чем раньше.
— Поддерживает 1100 мАч 60345 Lipo и 1800 мАч 804040 Lipo (различные чехлы) (Могут подойти меньшие размеры. Обратите внимание, не используйте Lipo емкостью менее 1000 мАч при изготовлении трекера SlimeVR своими руками)
— Убран демонтажный слот для защиты от случайного протыкания липо при разборке трекера

— В комплект входит чехол Lime AUX, при желании вы можете использовать стяжку, чтобы закрепить кабели от вытягивания.

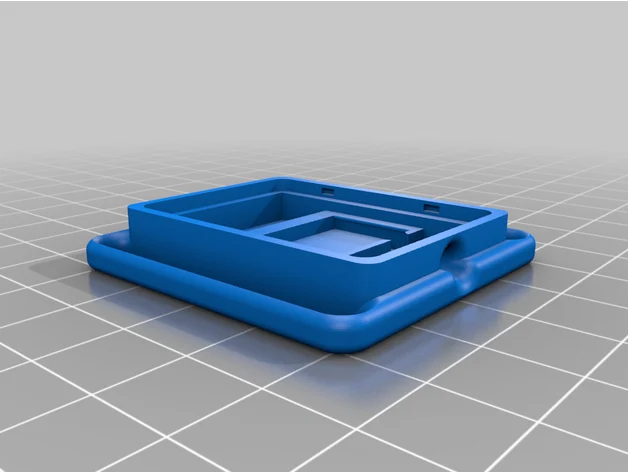

— В комплект входит сверхнизкопрофильная крышк�� Lime AUX, позволяющая уменьшить высоту AUX до абсолютного минимума в 7,6 мм. Для тех, кто может правильно разместить свои кабели в ограниченном пространстве и хочет максимально низкий профиль AUX (делает AUX, установленный на спине, значительно менее заметным, когда вы лежите на спине на полу с твердым покрытием, и почти незаметным, когда он находится на чем-то мягком).

— В комплект входит нагрудный адаптер Go Pro для крепления трекера к нагрудному ремню GoPro для дополнительной устойчивости (Совместимо с оригинальным Arcturus).

— В комплект входит чехол GoPro (адаптер не нужен, он гораздо более устойчив и жесткий, что делает приведенный выше пункт теперь немного излишним)

— В комплекте набедренные зажимы. Они должны крепиться на набедренный ремень и иметь дополнительный ремень, предотвращающий соскальзывание трекеров верхней части ноги/бедра вниз.

— В комплект входит верхняя часть ног/бедра для крепления ремней от ��абедренных зажимов. Эта система обеспечивает повышенную устойчивость и предотвращает соскальзывание трекеров верхней части ног без необходимости их надежного закрепления. Тем самым повышая комфорт для пользователя.

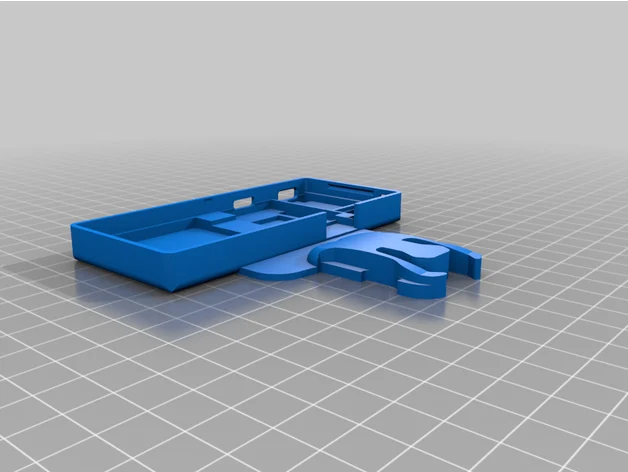

— В комплект входит направляющая для пайки, позволяющая выполнять пайку вне корпуса. Уменьшение вероятности возникновения короткого замыкания из-за случайного припоя, упрощение процесса пайки и более элегантный размер проводов.

Печать заметок
Вы можете получить лучшие результаты при печати при высоте слоя < 0,2 мм.
Лично я печатаю толщиной 0,12 мм с начальным слоем 0,16 мм.

Примечания по сборке
— При установке досок не используйте металлические и острые предметы. Вы можете использовать резинку на конце карандаша, чтобы не повредить детал��.

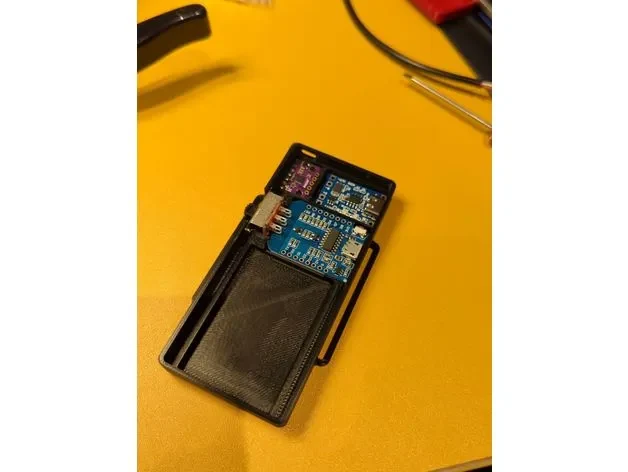

— Для зарядного устройства d1 mini и TP. Сначала вставьте левую сторону, затем нажмите на противоположный конец. Это нормально, что d1 mini не сидит в иллюминаторе.
— Все отслеживание осуществляется BMI160 IMU. Если у вас есть опасения, что он может покачиваться или ослабнуть. Вы можете закрепить его небольшим количеством суперклея в двух кру��лых монтажных отверстиях на монтажной плате (обратите внимание, что это станет постоянным)
— Батарея физически маленькая? Или немного дребезжит? Вы можете использовать немного блутака, чтобы заполнить пробелы (не нужно использовать много)
— При разборке трекера вращайте инструмент в пазе для разборки, а не вставляйте его в рычаг или толкайте. Так как это значительно снижает риск повреждения корпуса и электроники трекера, а также, как правило, проще.

— Максимальные размеры батареи Lipo определяются путем выбора корпуса 804040 или 603450.

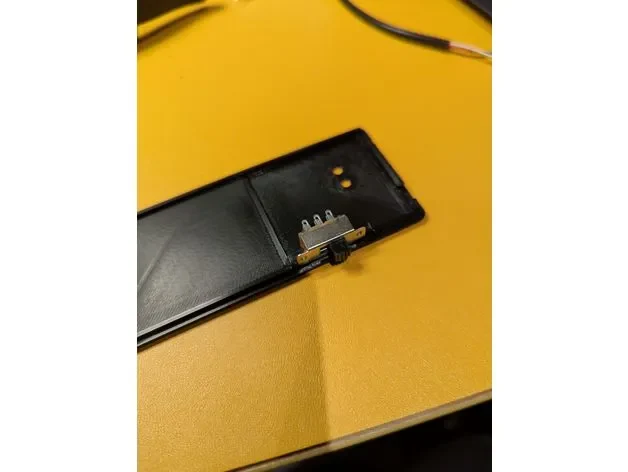

— В качестве выключателя питания используется переключатель «DPDT 2P2T». Посмотрите на фотографии, чтобы увидеть конкретную модель

Что и сколько мне печатать?
В комплекте 8 штук (включая ступни) (без локтей)
х5 Тело
x3 крышки
x2 Чт
