Вытяжка для припоя HEPA своими руками........

Я разработал этот экстрактор дыма припоя, чтобы заменить другой, более простой, который я напечатал на 3D-принтере и который мне не понравился по нескольким причинам. Никакой реальной фильтрации, зависевшей от горизонтального потока воздуха, он не очень хорошо держался на месте и не раз ломался в шарнирном соединении.

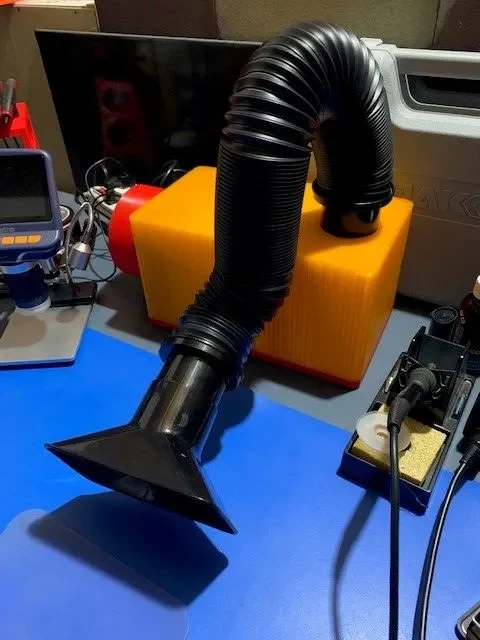

Этот фильтр предназначен для установки HEPA-фильтра размером 125x125x28 мм, а также может включать в себя губчатый фильтр с активированным углем размером 125, 125, 10 мм (или другой), который будет служить в качестве фильтра предварительной очистки для фильтрации па��ов и улавливания более крупных частиц пыли, шерсти домашних животных, ворса и т. д., прежде чем они засорят HEPA-фильтр. При этом также используется жесткий гибкий шланг для размещения впускного отверстия над вашей работой. Дополнительный выпускной канал помогает направлять поток воздуха в более равномерном направлении и служит защитой лезвия.

Это большой отпечаток, и вам понадобится печатная платформа шириной 290 мм или больше.

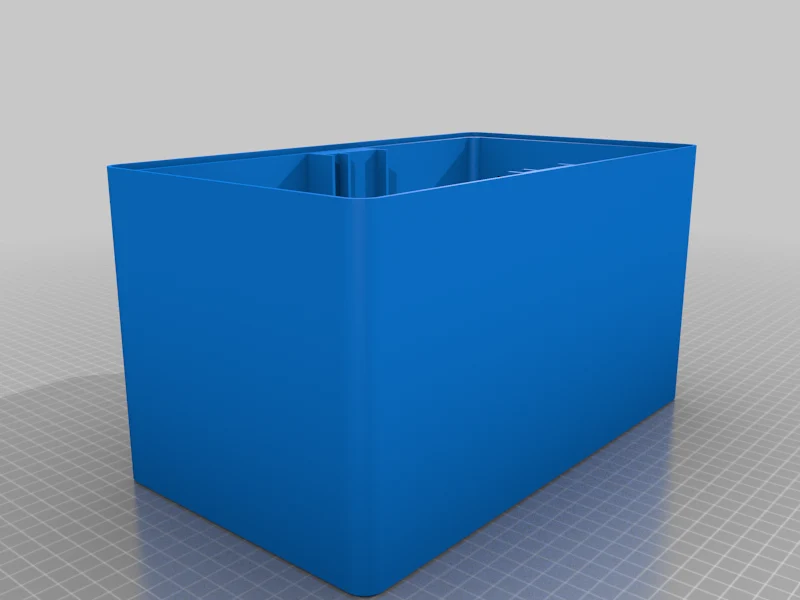

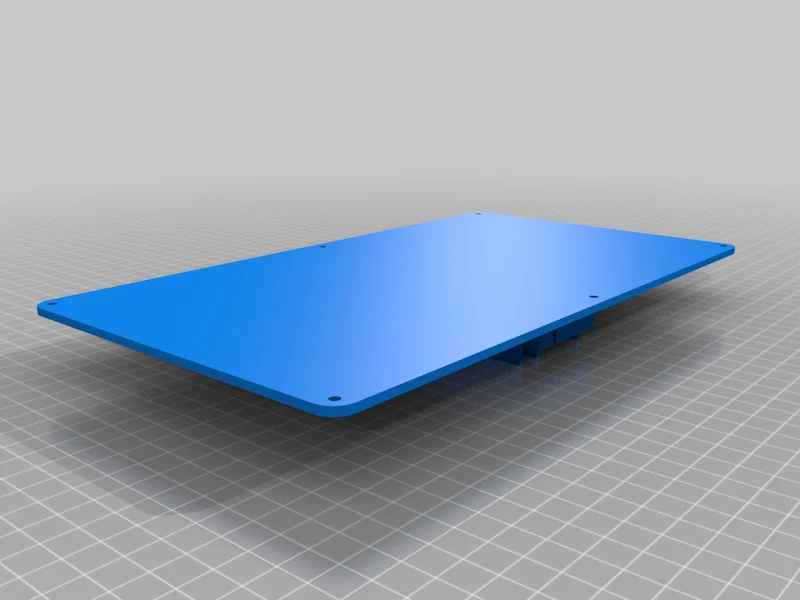

Я также включил использованную мной конструкцию с выключателем питания и отверстиями для защиты от натяжения кабеля, а также коробку без дополнительных отверстий, чтобы вы могли изменить ее в соответствии со своими потребностями. Поскольку я переработал эти компоненты, я не могу сказать вам, где взять те же самые, которые использовал.

Необходимы дополнительные материалы (аналогичные):

6 винтов (предпоч��ительно с крупной резьбой для пластика размером примерно M3 x 8 мм)

1 комплект шлангов Flexform 2,25 дюйма (58 мм) https://www.amazon.com/POWERTEC-70208-Dust-Collection-Flexible/dp/B073ZX47FZ (или аналогичный)

1 вентилятор CFM высотой 120 мм https://www.amazon.com/AC-Infinity-Cooling-Ventilation-Projects/dp/B009OWRMZ6 (или аналогичный)

1 фильтр HEPA диаметром 125 мм https://www.amazon.com/gp/product/B07C9QZNFK (или аналогичный)

(Необязательно)

1 губчатый фильтр с активированным углем диаметром 125 мм https://www.amazon.com/gp/product/B07D5SBPN8 (или аналогичный)

1 х выключатель питания

1 х кабель питания с защитой от натяжения

Приведенные выше ссылки предназначены для предлагаемых продуктов, которые помогут вам определить, что они из себя представляют, но это ни в коем случае не лучшие или единственные продукты, которые можно использовать. Я использую тот же 120-мм вентилятор переменного тока и могу с��азать, что при скорости 110 кубических футов в минуту этого потока воздуха как раз достаточно для работы. Это работает довольно хорошо, если вы разместите воздуховод с прямоугольным входным отверстием как можно ближе к месту работы. Я также протестировал его положение сбоку, и это работает только в том случае, если вы находитесь очень близко к входному отверстию (максимум от 50 до 100 см). Выходной воздуховод, похоже, мне тоже помог. Я думаю, что это помогает направить выхлоп и предотвращает создание небольшого сквозняка вокруг рабочей зоны, но я думаю, что при его установке я ухожу на большее расстояние от впускного отверстия.

Другие возможности — подключить коробку к более крупному вентилятору через воздуховод или иным образом установить снаружи и просто использовать этот корпус в качестве фильтрующего короба.

(Обновлено в сентябре 2021 г.)

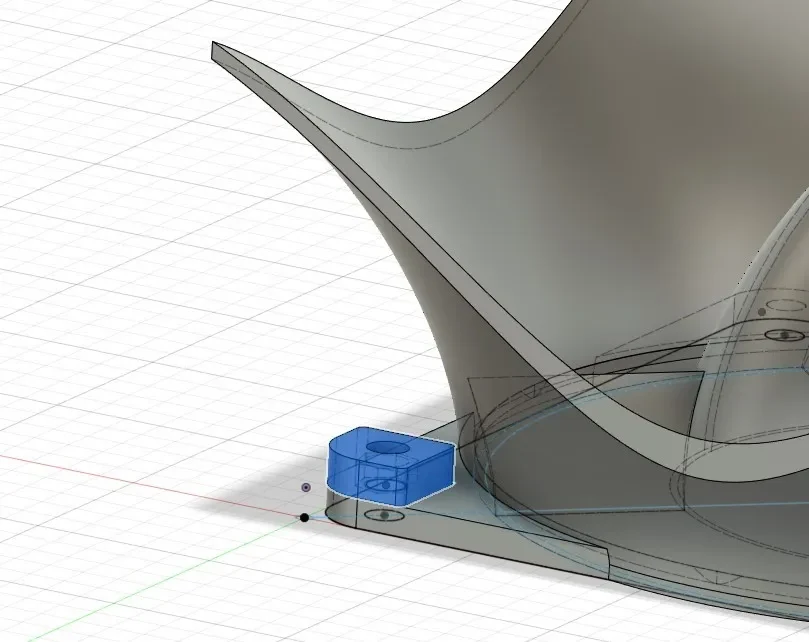

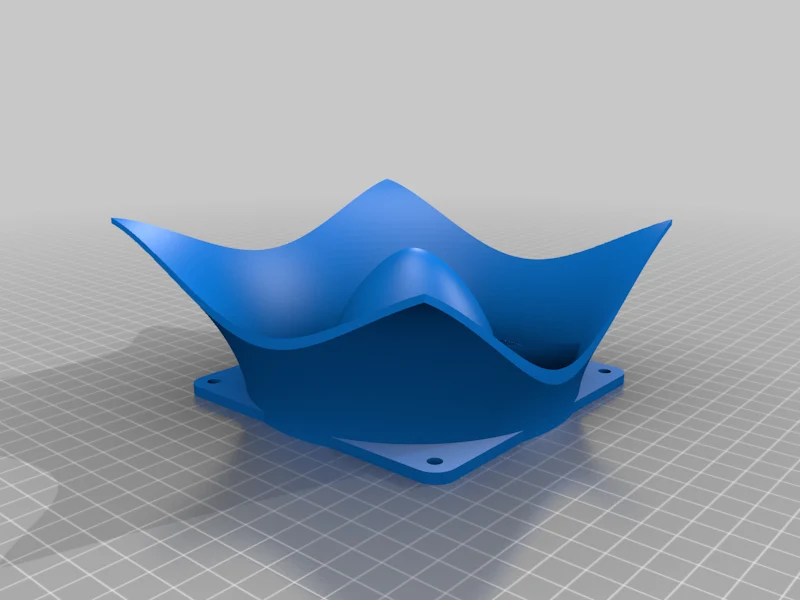

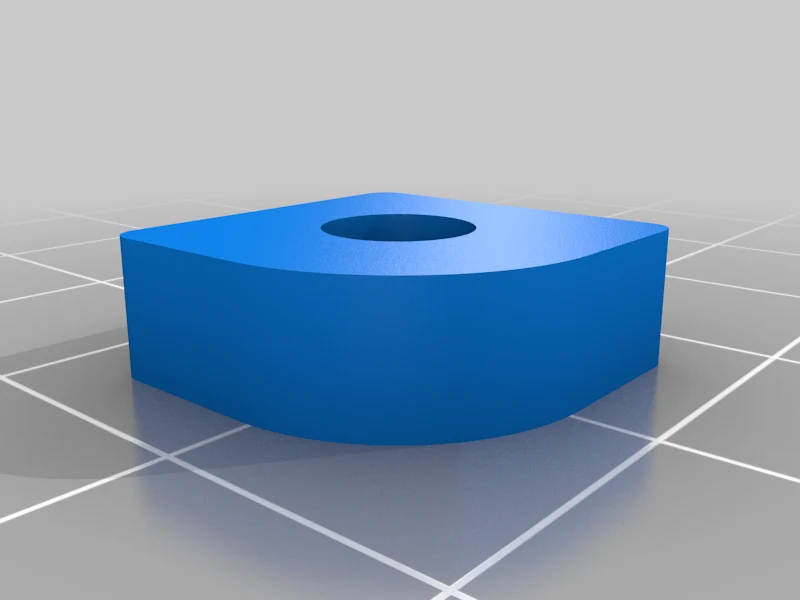

Я добавил дополнительный стек скорости на входе. Он поместится внутрь, если размер вашего вентилятора составляет 1,5 дюйма (40 мм) или тоньше. Я надеялся, что воздух будет поступать в вентилятор более эффективно. Он подходит только одним способом: самой тонкой стороной к верху коробки (см. изображения). Кроме того, в зависимости от того, как вы устанавливаете его на вентилятор, прикрепить его может быть сложно, поскольку доступ к двум монтажным отверстиям будет заблокирован. Если вы, как я, используете гайки 9/32 на длинных болтах, вы можете распечатать блок гаек (2 шт.), вставить в него гайку, а затем приклеить ее к фланцу (см. изображения) в двух верхних углах.

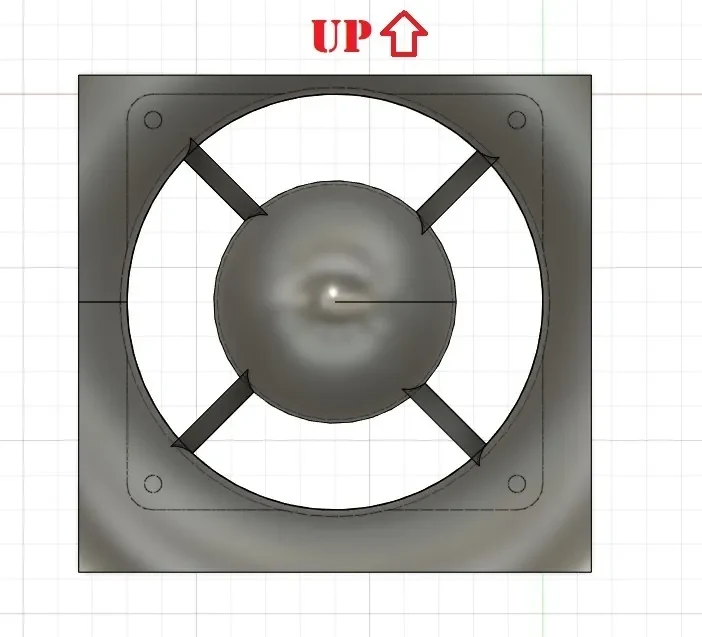

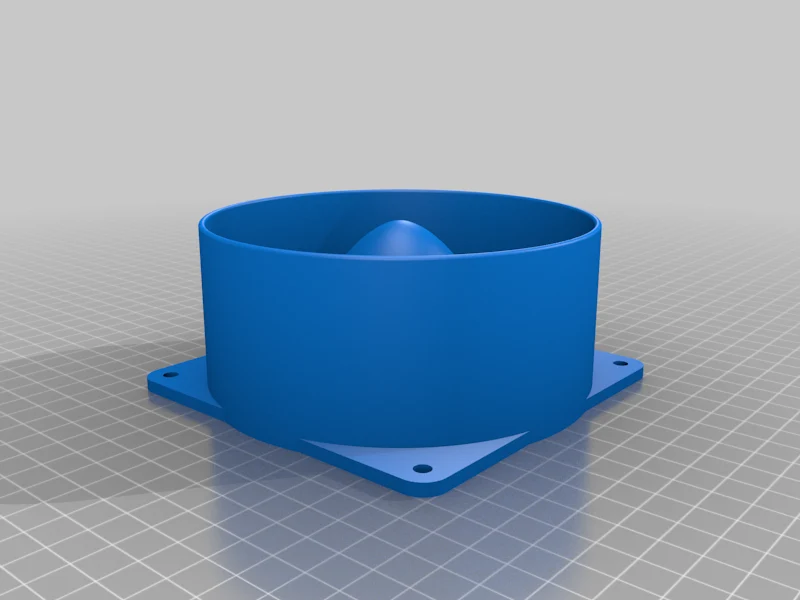

Выходное отверстие помогает направлять воздух в одном направлении. Я обнаружил, что без него воздух выходит очень широким конусом (почти вбок) и уносит воздух в нежелательных для меня направлениях. Он также выполняет функцию гриля, чтоб�� ваши пальцы не попали в вентилятор.

Вход и выход не являются обязательными. Используйте их, если хотите.
