Интеллектуальный датчик движения накаливания ERCF - дешев..

Это ремикс тележки кодера в кормушке для моркови Enraged Rabbit, которая действует как автономный датчик движения нити для вашего 3D-принтера.

В отличие от других датчиков движения накаливания, он оказывает очень незначительное сопротивление.

Кроме того, в отличие от обычного датчика нити, датчик движения нити также приостанавливает работу принтера, когда движение нити не соответствует нити, запрошенной экструдером. В результате это также может помочь выявить проблемы, приостанавливая работу принтера, когда экструдер пропускает работу.

ЖУРНАЛ ИЗМЕНЕНИЙ:

21.12.2023:

Логотип Voron стал глубже, чтобы улучшить эстетику и удобство печати.
Добавлен простой монтажный кронштейн для профилей 2020 года.
Добавил более качественные фотки

30.11.2023:

Размер монтажного отверстия изменен с М5 на М3.
Изменено расположение монтажных отверстий: винт, удерживающий печатную плату, больше не задевает один из крепежных винтов.
Больше никаких крутых свесов: все отверстия для винтов теперь можно печатать без опор.

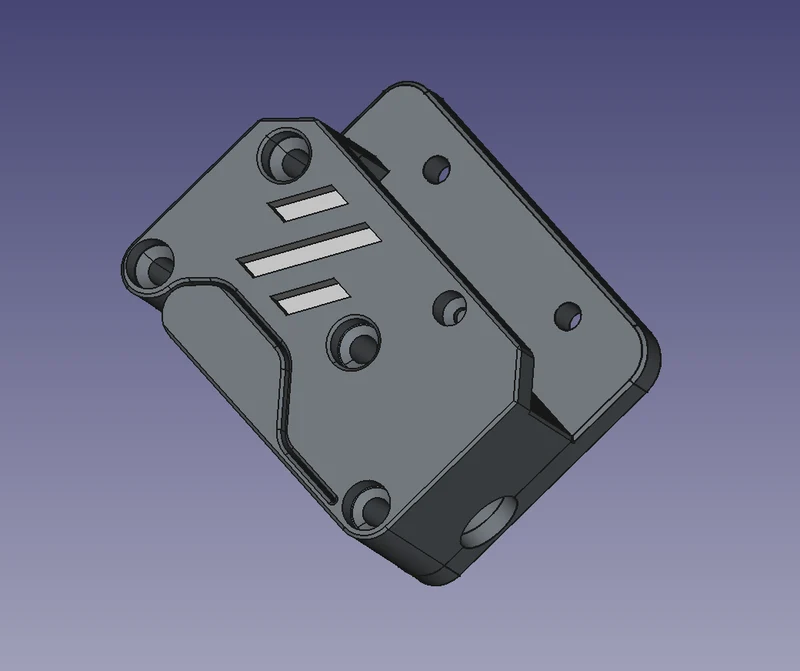

Увеличен размер логотипа VORON и изменено его размещение.
Добавлены версии для вертикальной/горизонтальной ориентации логотипа.
Для тех, кто купил плату датчика со светодиодом на нижней стороне, я добавил версию с соответствующим отверстием в передней части корпуса, чтобы вы могли видеть мигание датчика.

Спецификация материалов:

1 плата датчика TCRT5000
1 подшипник MR623ZZ
2 фитинга Боудена ECAS04
1 натяжное колесо Bondtech BMG с подшипниками
4 вставки с резьбой M3
4 BHCS M3x20 для скрепления тележки
1 M3x6 или M3x8 BHCS или SHCS для крепления энкодера к тележке
1 M3x16 BHCS или SHCS для подшипника
1-2 M3x8 или M4x8 или M5x8 + Т-образные гайки для крепления к направляющей

ПРИМЕЧАНИЕ. Многие из этих деталей можно найти на Amazon. Натяжной ролик BMG не обязательно должен быть высшего качества, поскольку он действует только как индикатор движения для ��атчика. Этого дешевого комплекта снаряжения будет более чем достаточно.

Сборка:

Эта модель основана на версии 2 тележки кодера ERCF. В отличие от предыдущей версии, для работы необходимы только две части (левая и правая).

См. руководство ERCF (стр. 49-53).

Вставьте 4 нагревательные вставки в «правую» часть (стр. 49).
Вставьте блок натяжного ролика BMG (стр. 49).
Вставьте «левую» деталь, убедитесь, что промежуточный вал закреплен, и скрепите вместе с помощью 4 BHCS M3x20 (стр. 50).
Убедитесь, что натяжное колесо вращается свободно (стр. 51).
Закрепите подшипник с помощью m3x16 (стр. 51).
Закрепите датчик энкодера сверху винтом m3x6 или m3x8 (аналогично стр. 53).

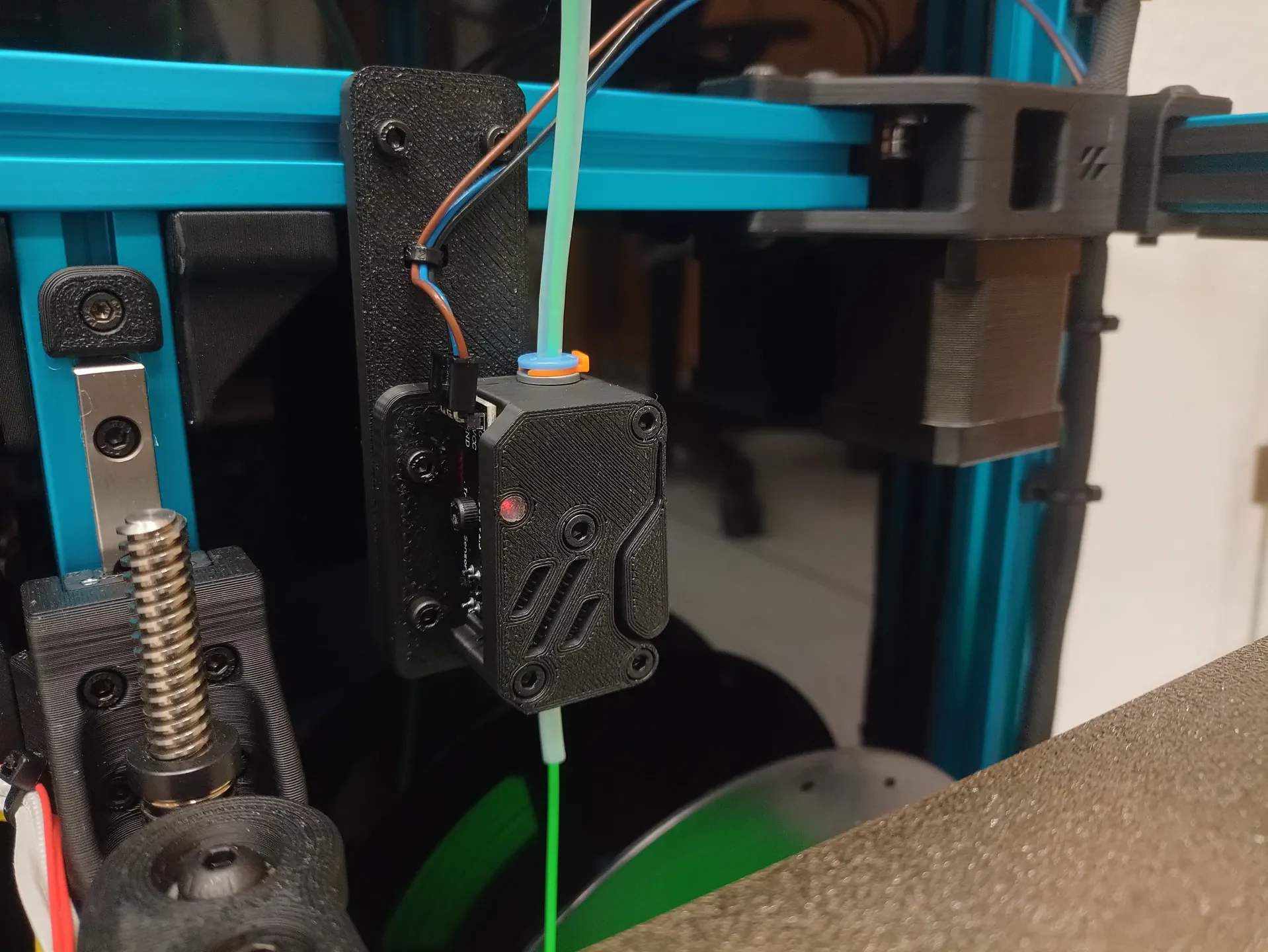

Крепление к раме
Подключите кабель к конечному порту
Проводка:

Подключитесь к конечному порту:

5В → 5В
Земля → Земля
ВЫХОД → Вход датчика
Клиппер:

Ниже приведен пример конфигурации, которую необходимо добавить в файл print.cfg для Octopus 1.x/Pro.

[filament_motion_sensor filament_sensor]
переключатель_контакт: PG10
пауза_on_runout: Правда
длина_обнаружения: 10
экструдер: экструдер
runout_gcode: Sensor_runout

[gcode_macro Sensor_runout]
код:
{ action_respond_info(«Биление нити») }

Если вы не хотите, чтобы принтер приостанавливал работу и просто хотите использовать датчик для выявления проблем с экструдером (например, пропуск экструдера), вы можете установить для параметра «pause_on_runout» значение «False». Сообщения «Биление нити накаливания» будут отображаться на консоли всякий раз, когда датчик обнаруживает отсутствие движения.
