Огромное спасибо Райану из V1 Engineering, Щедрому гению, за то, что он поделился со всем миром своими замечательными конструкциями машин. Это набор ремиксов на удивительный DIY CNC LowRider v4.

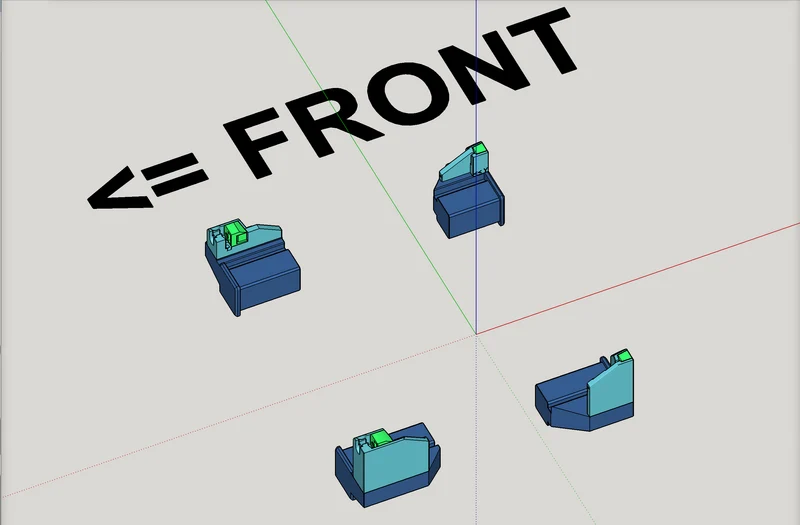

Для понимания того, что подразумевается под «передней частью» LowRider и т. д., мы надеемся, что это изображение проясняет:

Во-первых, обратите внимание, что использование этих металлических направляющих (также известных под двумя наиболее популярными торговыми марками «Unistrut» и «Superstrut») для боковых сторон стола с ЧПУ не требуется для LowRider v4 и не является частью стандартизированного подхода (так называемого метода «Дорога из желтого кирпича»). Тем не менее, несколько производителей (включая меня) уже установили эти металлические направляющие на свои столы с ЧПУ из доработанных более ранних версий наших LowRiders, и поэтому я перекомпоновал некоторые новые детали LR4 и некоторые из моих предыдущих деталей «удлинителя стола» LR3, чтобы я мог продолжать использовать стол в том виде, в каком он есть.

Некоторые новые производители LR4 по тем или иным причинам рассматривают возможность использования также металлических направляющих. Однако, если вы находитесь в таком положении, пожалуйста, обратите внимание на этот пост Райана из V1 Engineering, показывающий доступный и осуществимый способ получить полноразмерный стол без необходимости прибегать к использованию металлических направляющих Unistrut: https://forum.v1e.com/t/200-full-sized-lowrider-table-non-cnc-build/47947

Во-вторых, я нахожусь в С��А, и, соответственно, мой LR4 основан на 1-дюймовом EMT, который обычно продается в магазинах товаров для дома в США. Номинальное обозначение 1 дюйм относится к внутреннему диаметру на момент продажи, однако LowRiders ориентированы на внешний диаметр. 1-дюймовый EMT имеет внешний диаметр 29,5 мм. Этот набор ремиксов основан на этом диаметре. Если вы находитесь за пределами США, то ваш LowRider, вероятно, основан на одном из двух других поддерживаемых диаметров: 30 мм или 32 мм. Кроме того, вполне возможно, что металлические направляющие, продаваемые за пределами США, также могут отличаться по размерам от продаваемых здесь направляющих. В любом случае, для любого диаметра, отличного от 29,5 мм, потребуется некоторая переделка.

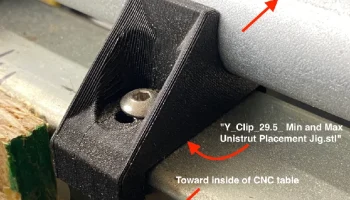

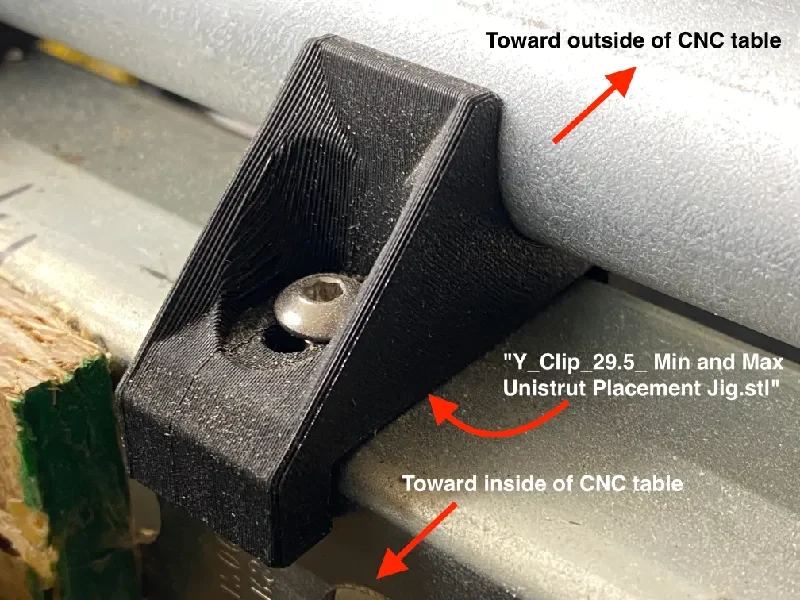

В-третьих, здесь имеет значение особое расположение Y-образной направляющей (стальной трубы EMT) — по отношению к стальной стойке/рейке из-за плотного расположения частей концевого упора/натяжителя ремня. По этой причине я разработал и включаю деталь приспособления с надписью «Y_Clip_29.5_ Min and Max Unistrut Placement Jig.stl». Эта часть выглядит следующим образом (здесь показан набор из 2 штук):

… И этот «вырез» в их нижней части — это то место, где Unistrut (металлическая направляющая) подходит, надеюсь, плотно, и поэтому всякий раз, когда вы затем надеваете (входящие в комплект) повторно смешанные зажимы Y-образной направляющей на трубку EMT, а также размещаете эти два установочных приспособления рядом с внешними кончиками трубки Y-образной направляющей (��ои были на втором месте и предпоследнем месте), это позволяет идеально и правильно выровнять трубку Y-образной направляющей, чтобы затем использовать «пробойник» для переноса мест сверления. на металлическую направляющую Unistrut. Я напечатал эти приспособления с тремя стенками по периметру и заполнением 30%.

Если вы не используете прокладку между Unistrut и столом, то я полагаю, что можно использовать более двух установочных приспособлений, некоторые из которых расположены посередине, или использовать только установочные приспособления, заменяющие все зажимы Y-образной направляющей, но у меня есть прокладочная доска, поэтому я использовал только два приспособления, рядом с началом и концом Y-образной направляющей. Причина, по которой это возможно без изменения установочного приспособления, заключается в том, что регулировочная доска имеет длину всего около 8 футов, а Unistrut немного длиннее. Смотрите следующее фото.

Переработанная часть Y-образной направляющей выглядит так:

Я напечатал их с 3 стенками по периметру и заполнением 30%.

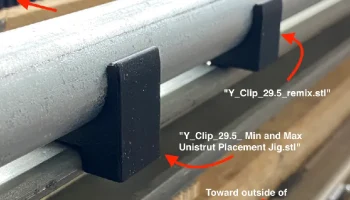

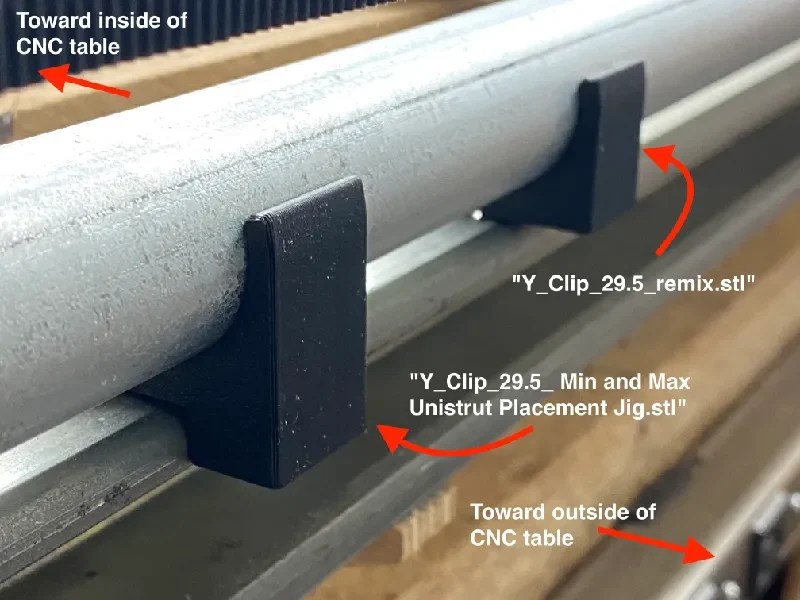

На фотографии ниже видно как установочное приспособление, так и Y-образные зажимы:

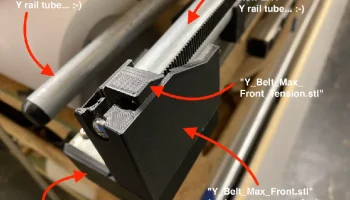

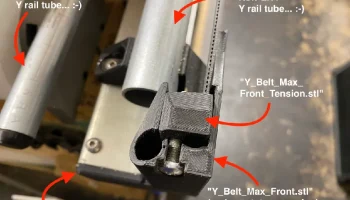

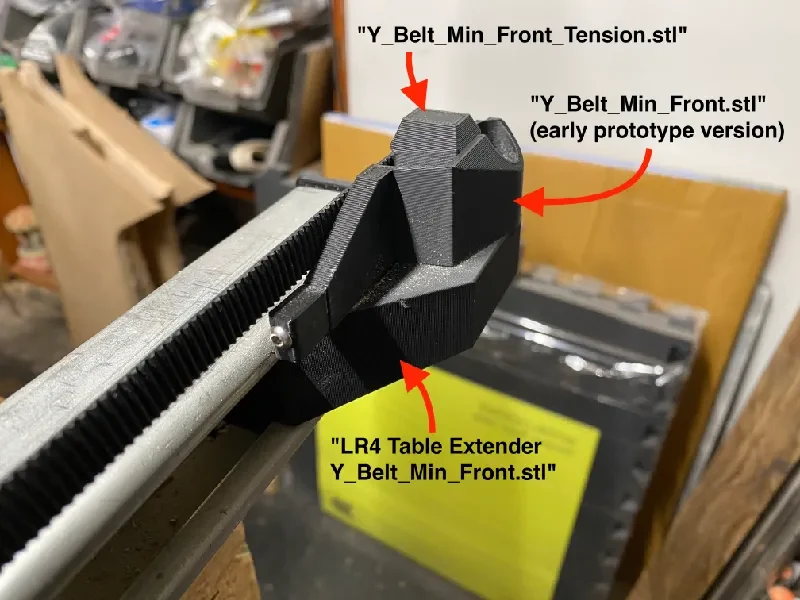

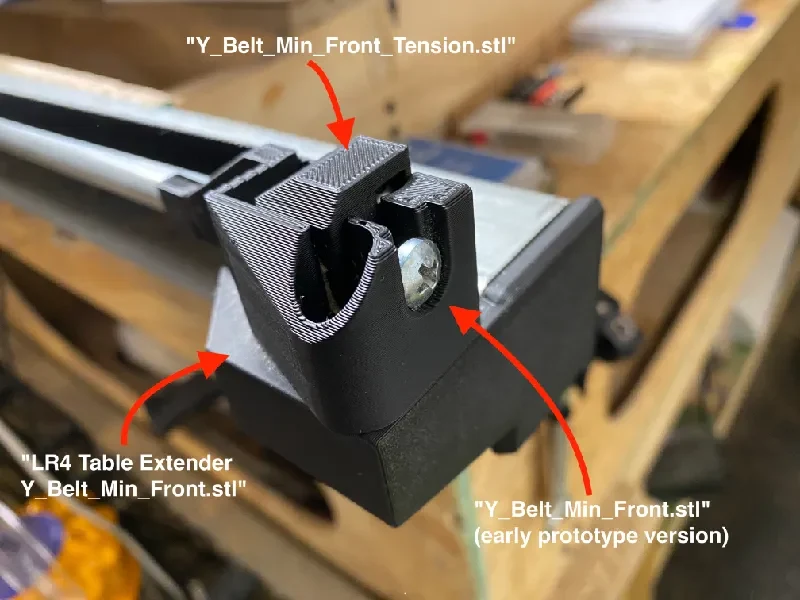

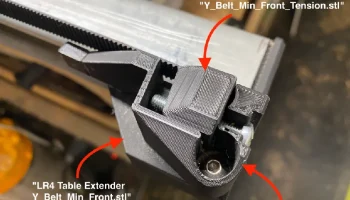

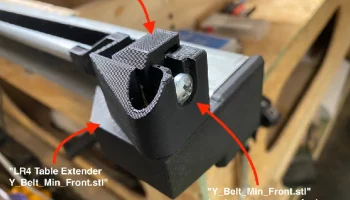

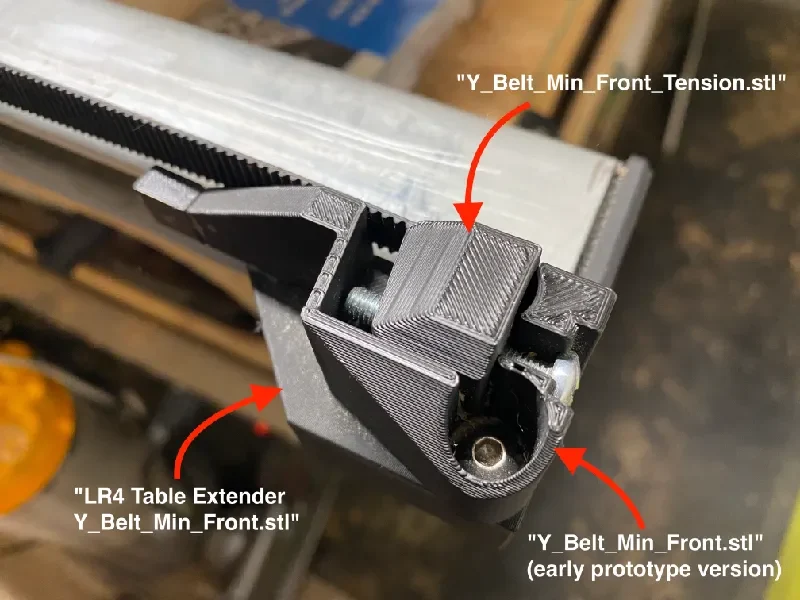

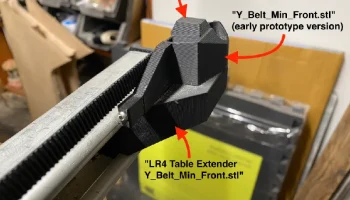

На фотографиях ниже вы можете увидеть переднюю, не направляющую сторону, сборочный комплект, состоящий из: удлинителя стола, концевого упора/натяжителя ремня и замка ремня.

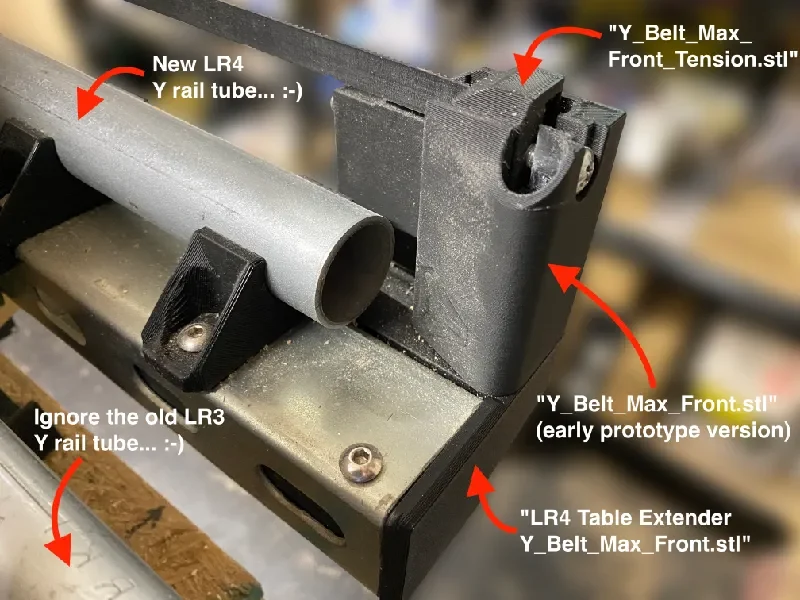

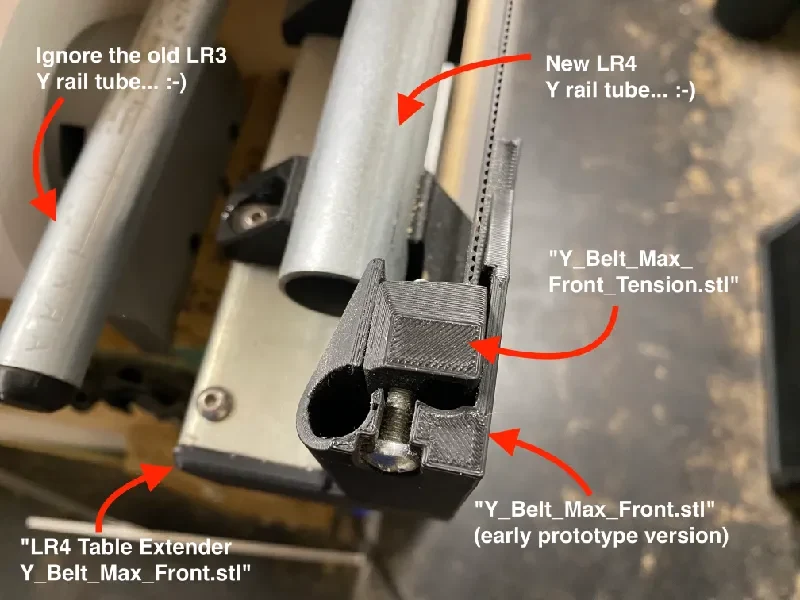

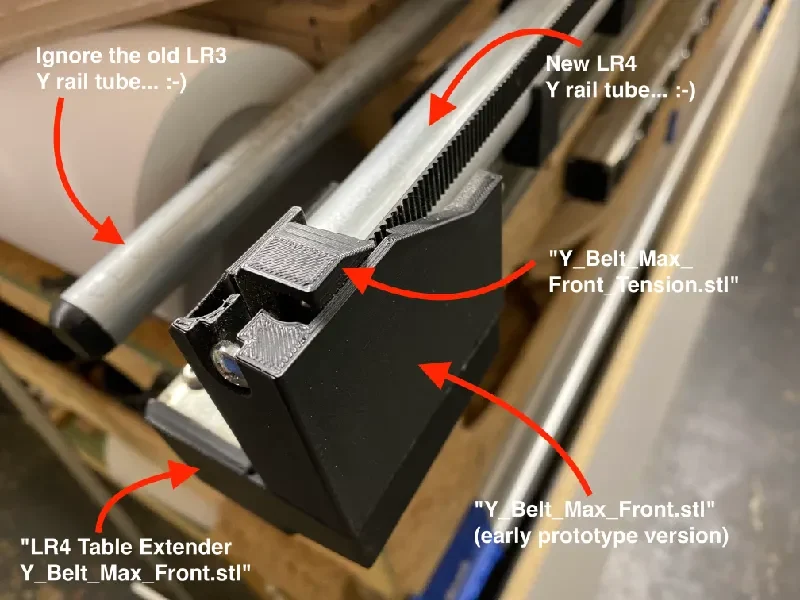

На фотографиях ниже вы можете увидеть переднюю часть, боковую часть направляющей, сборочный комплект, состоящий из: удлинителя стола, концевого упора/натяжителя ремня и замка ремня.

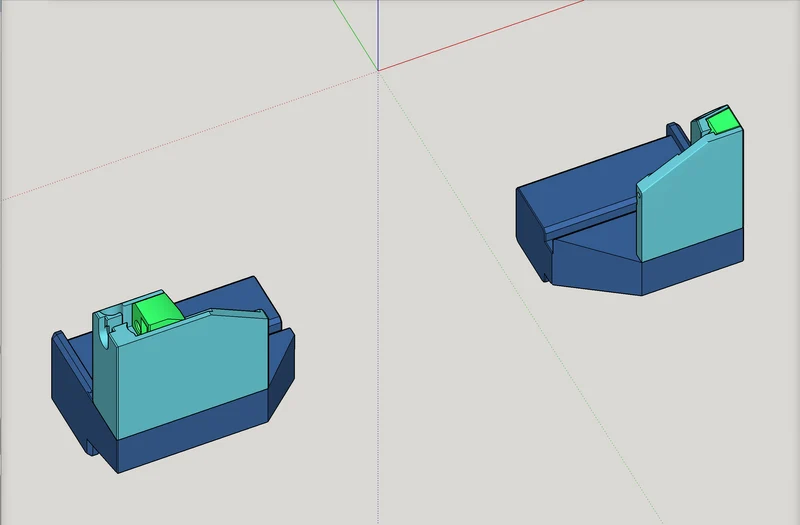

Обратите внимание, что при перестановке натяжителей ремня со стороны, не имеющей рельсов, я перепутал их так, чтобы отверстия для винтов для крепления находились в напечатанных удлинителях, а не в стали Superstut.

Для того, чтобы захваченные гайки располагались в правильной ориентации в
