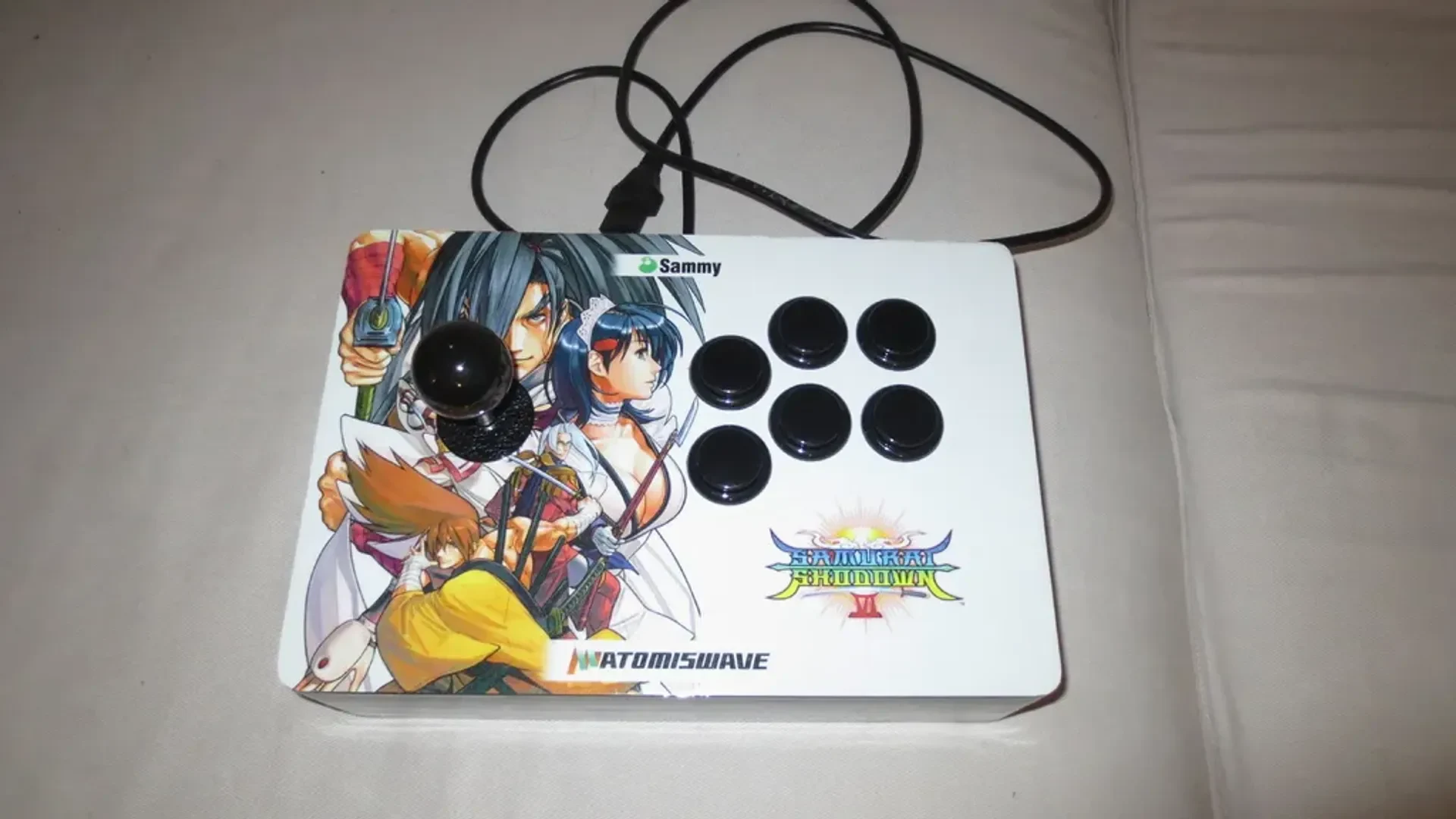

Аркадный боевой джойстик своими руками........

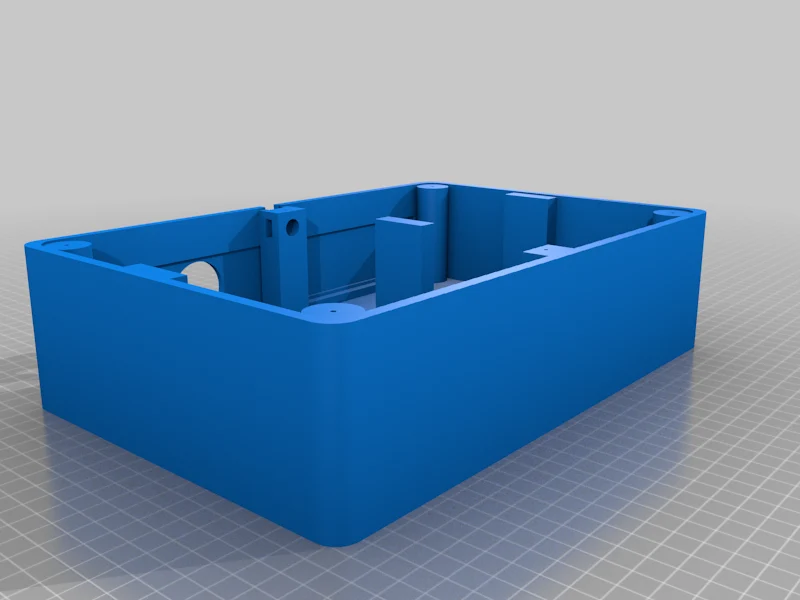

Вот полный кадр Arcade Fightstick.

Для этого требуется большой принтер, так как полный размер около 30*21 см.

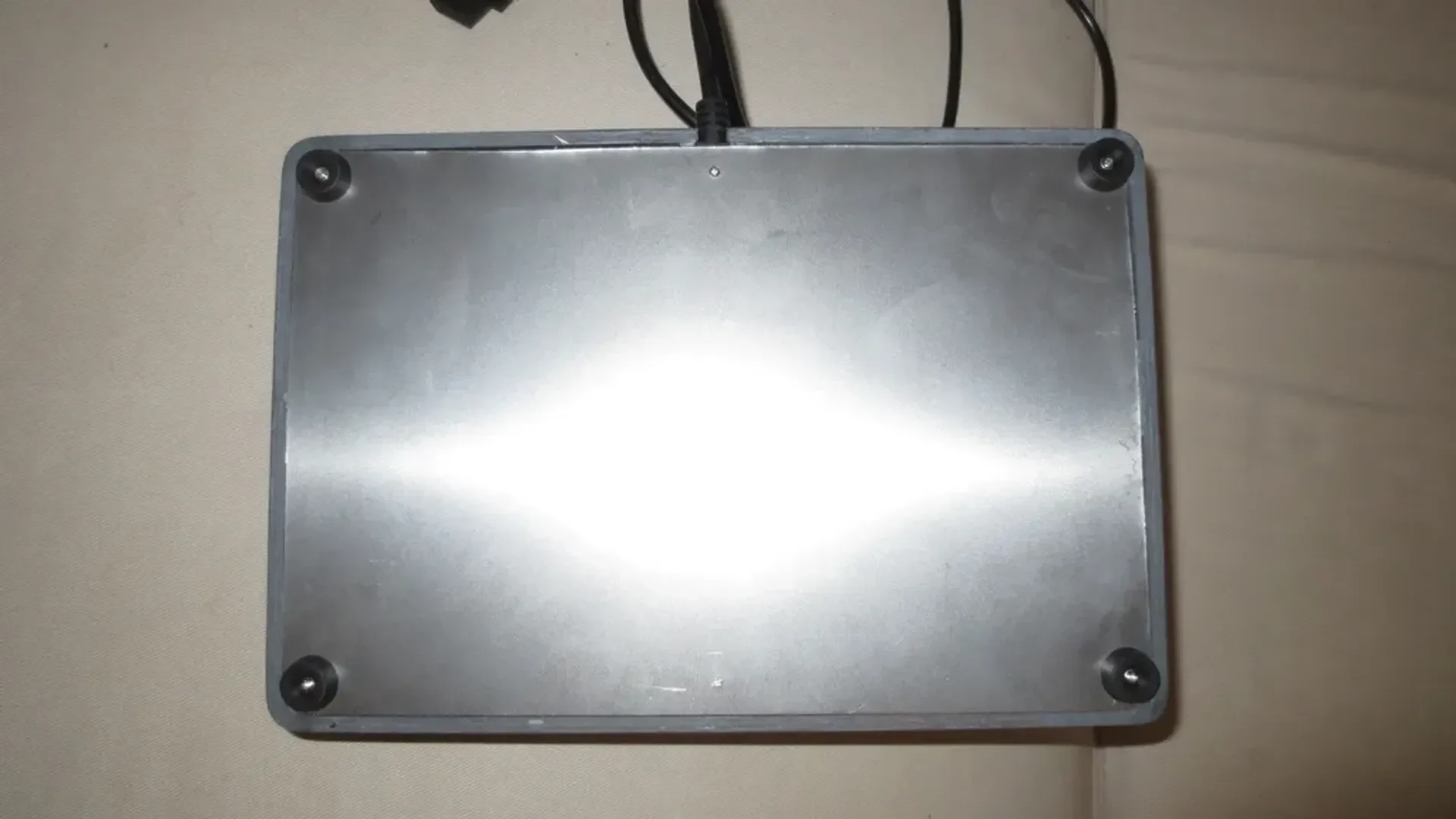

Чтобы закрыть его, я использовал металлическую пластину, а также винт для закрытия ручки (по крайней мере, он должен быть коротким, чтобы не просверлить собственный кабель).

Предоставляется шаблон иллюстратора для металлической пластины.

Для фиксации джойстика вам понадобится вставка с накаткой M4 + винт.

В своей сборке я использовал дешевые 30-миллиметровые клоны Sawna, но подойдут любые 30-миллиметровые. Имеются отверстия для разных джойстиков: Sanwa, Seimitsu и т. д.

Моя личная сборка была сделана для работы над NeoGeo и SuperGun,

Но есть несколько альтернативных вариантов, соответствующих дешевым USB-платам с нулевой задержкой или любым продуктам Brook, например их Universal Fighting Board.

Поверхность немного меньше формата А4, поэтому вы можете распечатать свою работу.

Предоставляется шаблон Illustrator для макета иллюстрации.

Вы можете добавить резиновые ножки и силовой рельеф.

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Хирон большого размера

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Нить: Ouverture PETG, белая.

Примечания:

Мой первый прототип вышел из строя, и я никогда больше не буду использовать бренд Ouverture.
Пришлось поработать, но с эпоксидной смолой и наполнителем/шпаклевкой, чтобы получилось что-то приличное.

Видео на Ютубе

Пример сборки (где все пошло не так)
