(V1) Для BIQU B1 - Корпус своими руками - Remix of IKEA L..

Берегись! Это v1. Новая, улучшенная версия «v2» СЕЙЧАС ДОСТУПНА!

Была разработана новая, улучшенная версия «v2» этого корпуса. Получите это здесь:
https://www.printables.com/model/123804-v2-for-biqu-b1-diy-enclosure-remix-of-prusas-v2-ik

Если вы планируете это сделать, ознакомьтесь с обсуждением в комментариях по ссылке:
https://www.thingiverse.com/thing:5137500/comments#comment-6269801

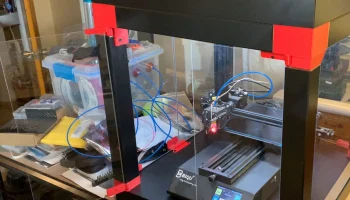

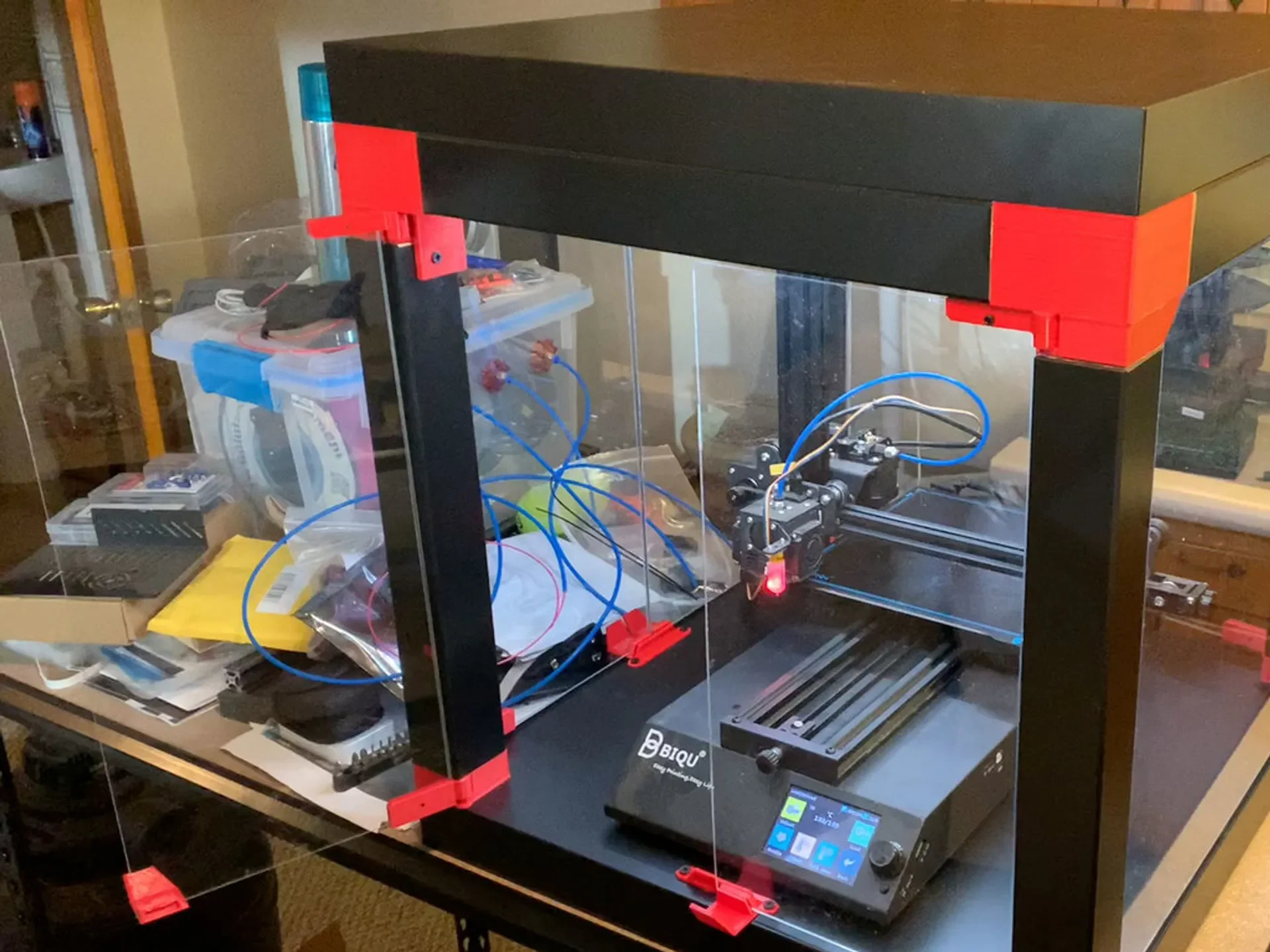

Я большой поклонник BIQU B1. Из семи 3D-принтеров, которыми я сейчас владею, четыре — B1, и у меня есть заказ на BIQU B1 SE Plus. Как вы, возможно, знаете, B1 слишком высок, чтобы поместиться в корпус IKEA Lack, разработанный Prusa (версия 1), а их версия 2 (которая требует большей высоты / высоты из-за надстройки из нескольких материалов) требует колоссальных 200 часов времени печати, потому что они решили получить дополнительное пространство за счет печати на пластике. Я подумал: «Столы IKEA Lack стоят всего 9,99 доллара. Я воспользуюсь дополнительным набором ножек (повернутых вбок), чтобы получить дополнительную высоту». Короче говоря, все работает, и полученный корпус прекрасно удерживает BIQU B1!

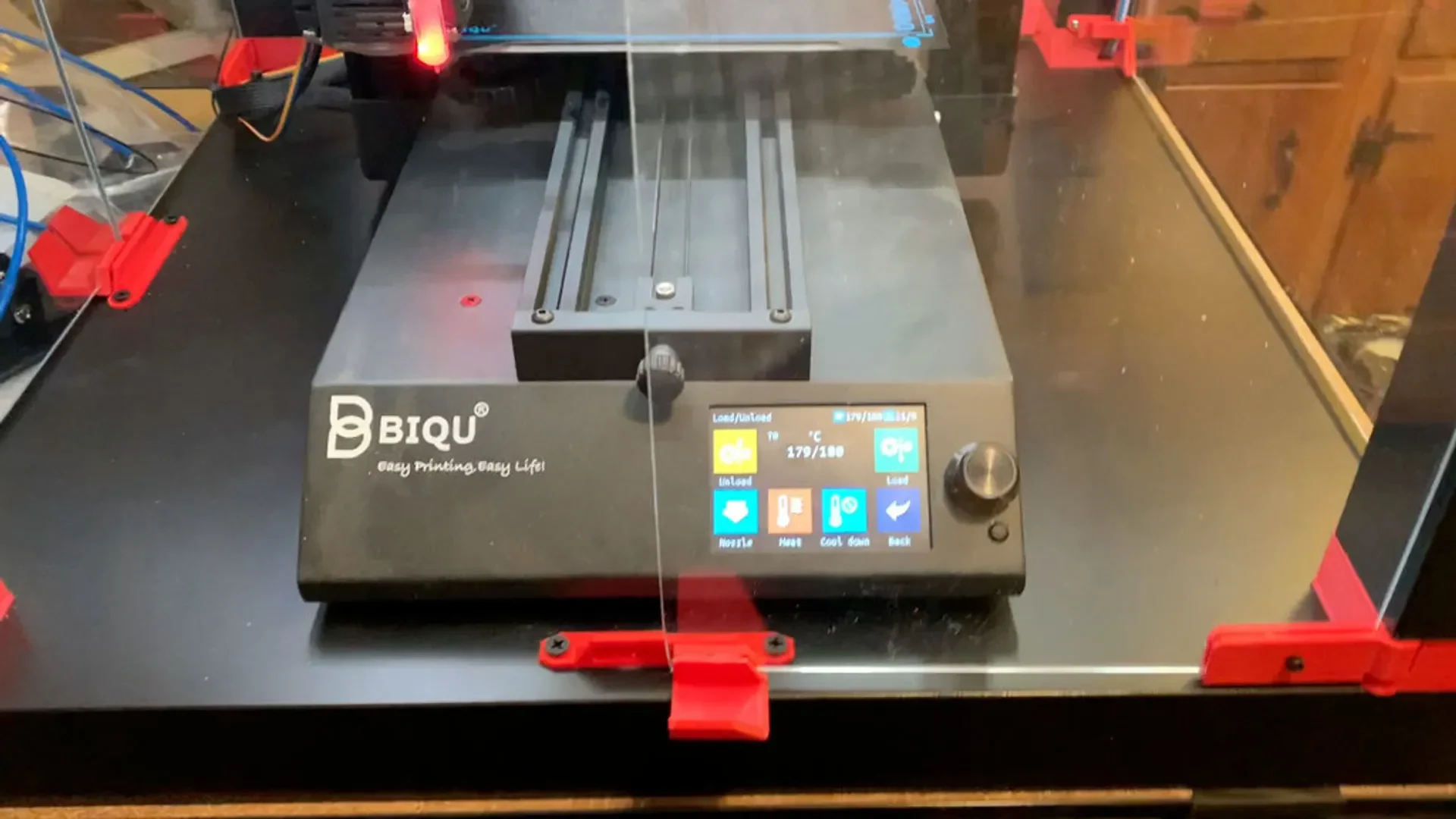

Одно небольшое предостережение: так же, как многим, использующим корпус Prusa, приходилось печатать новую конструкцию «детали для снятия натяжения проводов нагревателя» с изгибом на 90 градусов, чтобы провода нагревателя не ударялись о заднюю панель из акрила, и эта конструкция также требует этого, и хо��ошая новость заключается в том, что мой ремикс уже включает в себя деталь, специально разработанную специально для BIQU B1. Это внезапная замена. Просто используйте три стяжки, чтобы закрепить проводку обогревателя в новой детали.

Итак, без лишних слов, вот...

Настольный корпус DIY Lack для BIQU B1

**

ДЕТАЛИ ДЛЯ ПЕЧАТИ**

Как и в случае с дизайном Prusa, большинство напечатанных деталей организованы в листы, состоящие из нескольких деталей, которые предназначены для размещения на печатной платформе BIQU B1. Эти листы:

Нижние-Углы.stl
Дверная ручка-(x3)-и-зажимы для тросов-(x10).stl
Top-Corners.stl
Top-Extenders.stl

Дополнительные детали, не объединенные на листе с другими:

BIQU-B1-ac-нагреватель-провод-перенаправление-снятие натяжения-кронштейн.stl

(Основная причина, по которой деталь для снятия натяжения предназначена сама по себе, заключается в том, что вам будет легче распечатать ее из PETG, что я и сделал и советую вам сделать, поскольку она подвергается воздействию тепла от печатной платформы.)

СОВЕТЫ ПО СБОРКЕ

В верхней части каждого угла один «Верхний удлинитель» должен располагаться над одним «Верхним углом» — и будьте осторожны, вставив петлю в «Верхний угол», прежде чем соединить этот небольшой узел вместе и прикрепить его к нижней стороне столешницы Lack, используя большой винт с пологом № 12 (длиной 4 дюйма). Все это делается сначала, пока верхняя часть корпуса находится лицевой стороной вниз на вашей сборочной площадке.

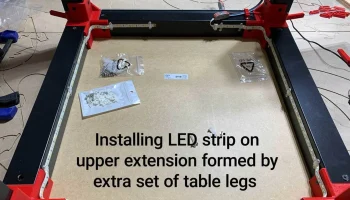

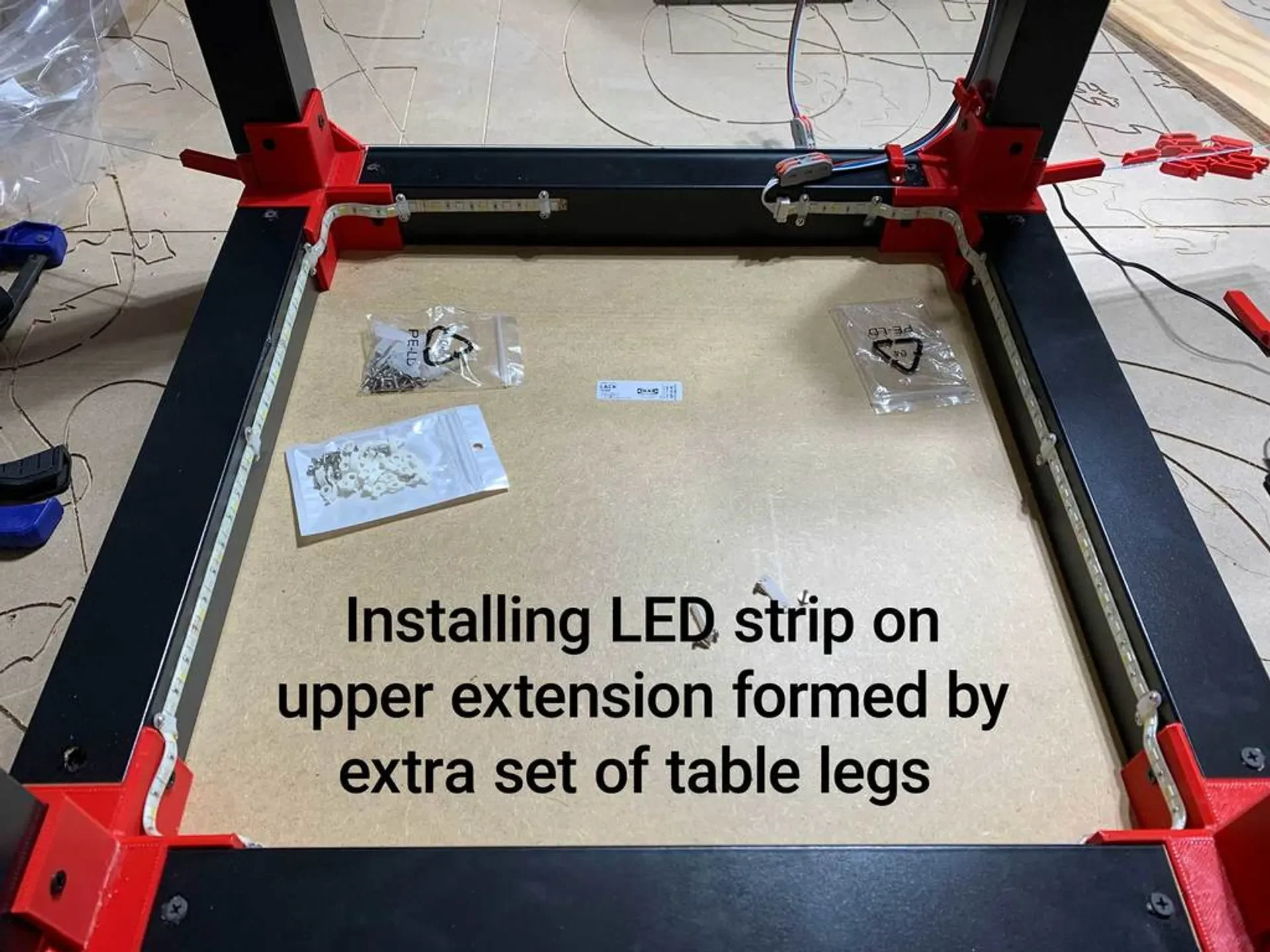

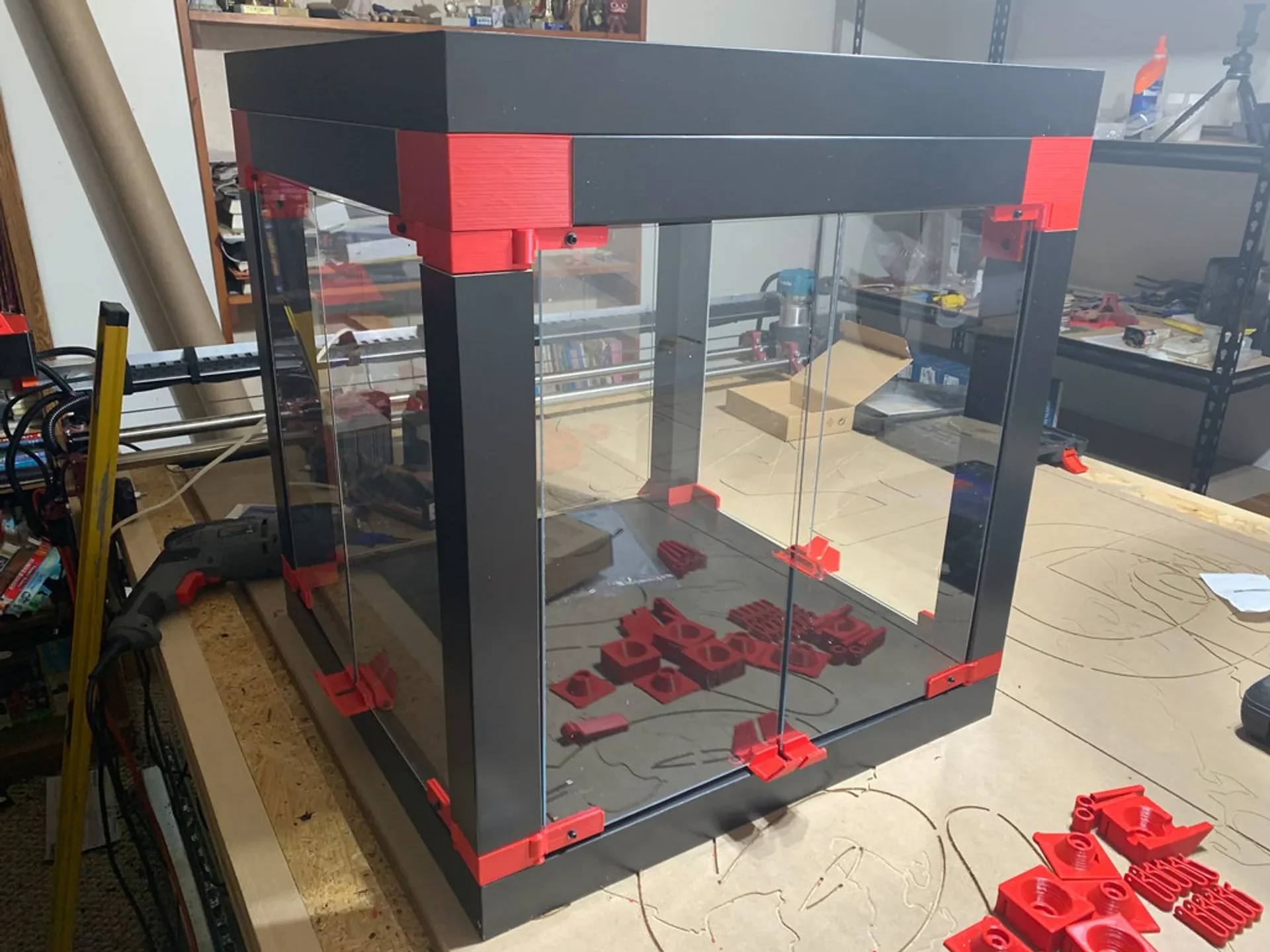

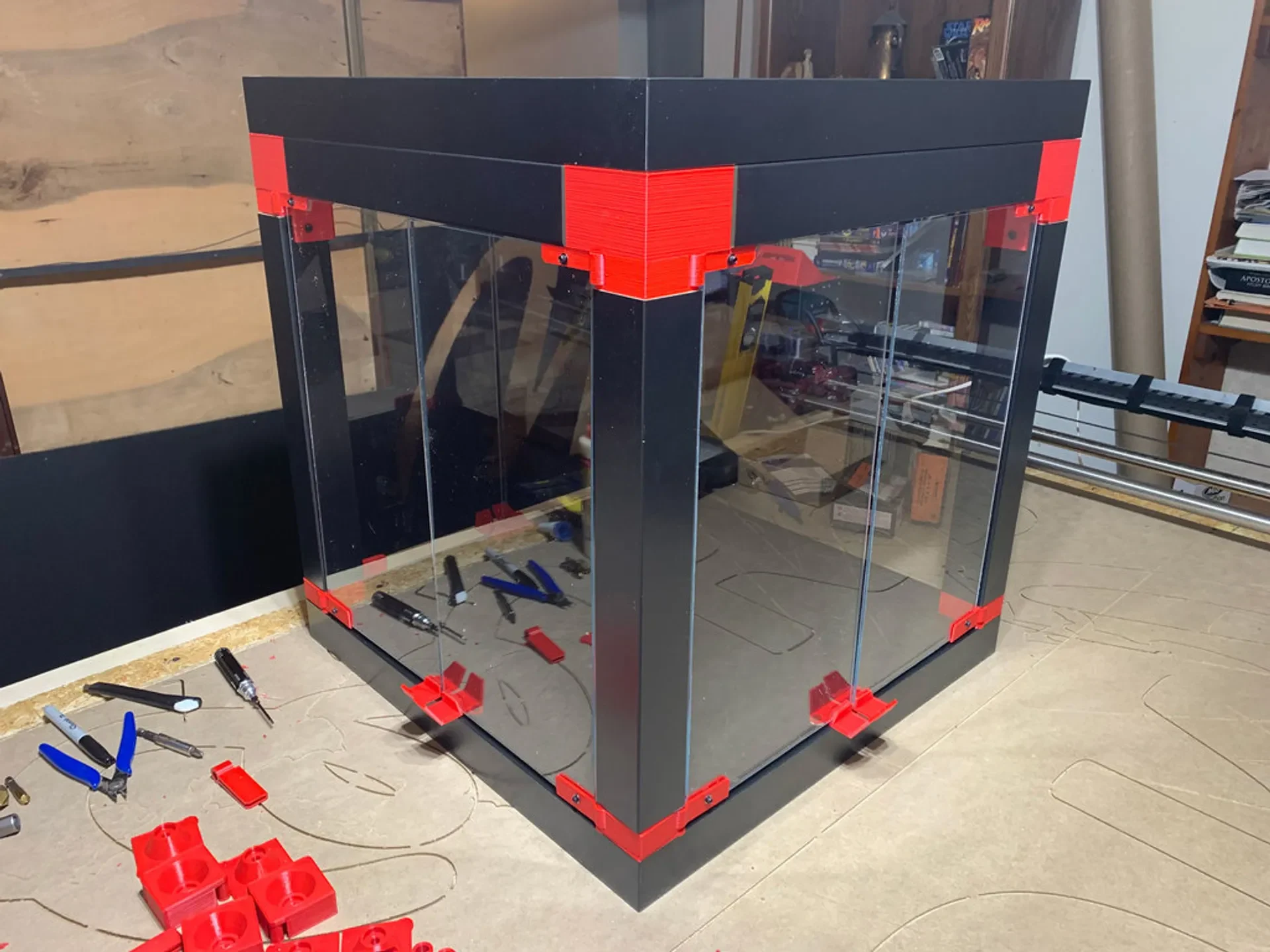

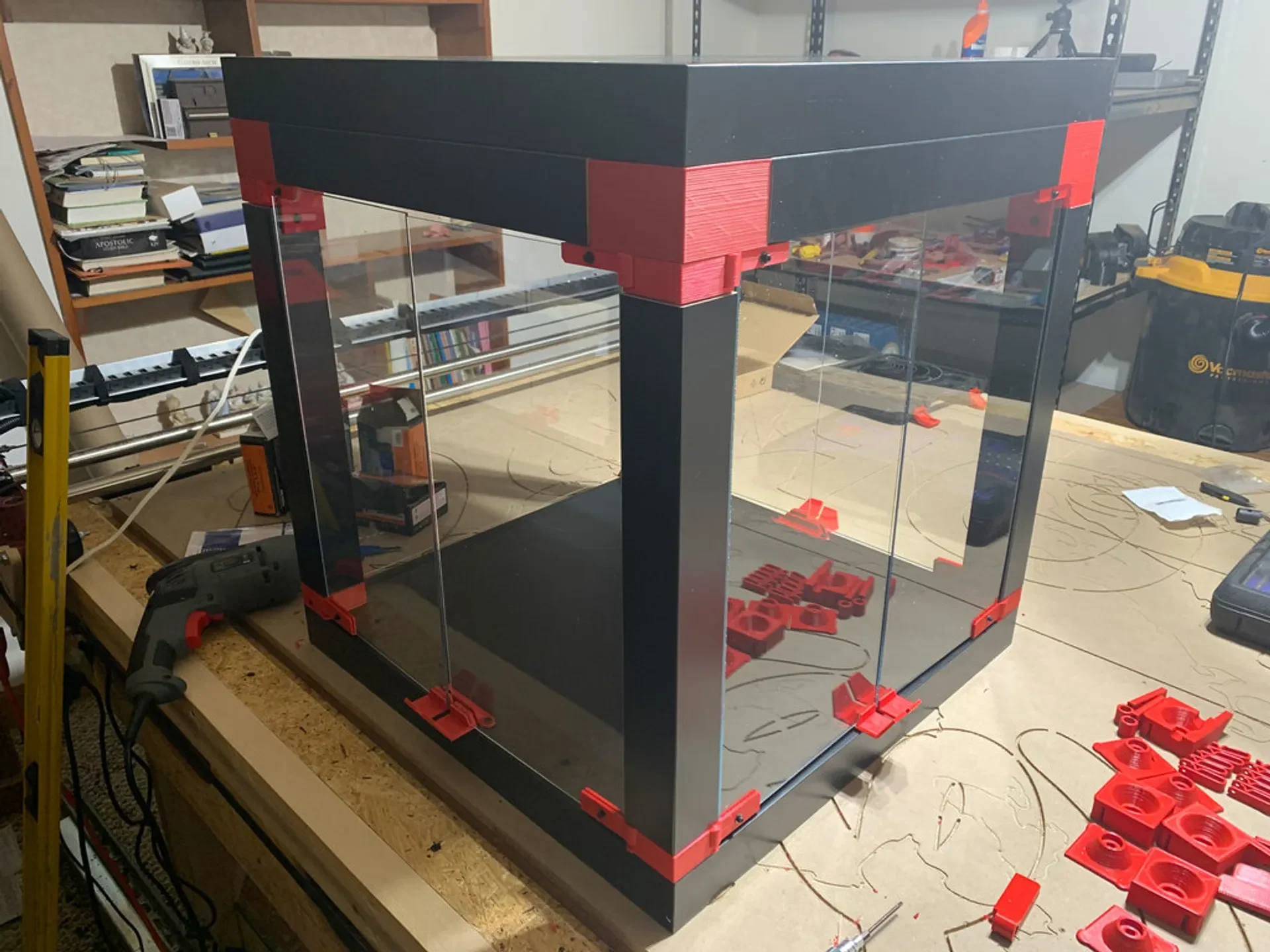

После того, как к перевернутой столешнице будут прикреплены болтами все четыре угловых узла, вы сможете прикрепить не только четыре вертикальные ножки стола, но и четыре ножки, которые вставляются горизонтально (чтобы получить дополнительное пространство над головой, необходимое для B1). Я рекомендую сначала вставить горизонтальные ножки. Он разработан для плотного прилегания, поэтому имейте под рукой резиновый молоток на случай, если понадобится несколько ударов. Используйте винты вертикально, чтобы прикрепить горизонтально используемые ножки �� столешнице, и используйте винты, чтобы прикрепить их к угловым узлам. Для этого я использовал несколько обычных черных шурупов для гипсокартона (разной длины). Я использовал такие же винты, чтобы прикрепить вертикальные ножки к верхним угловым узлам.

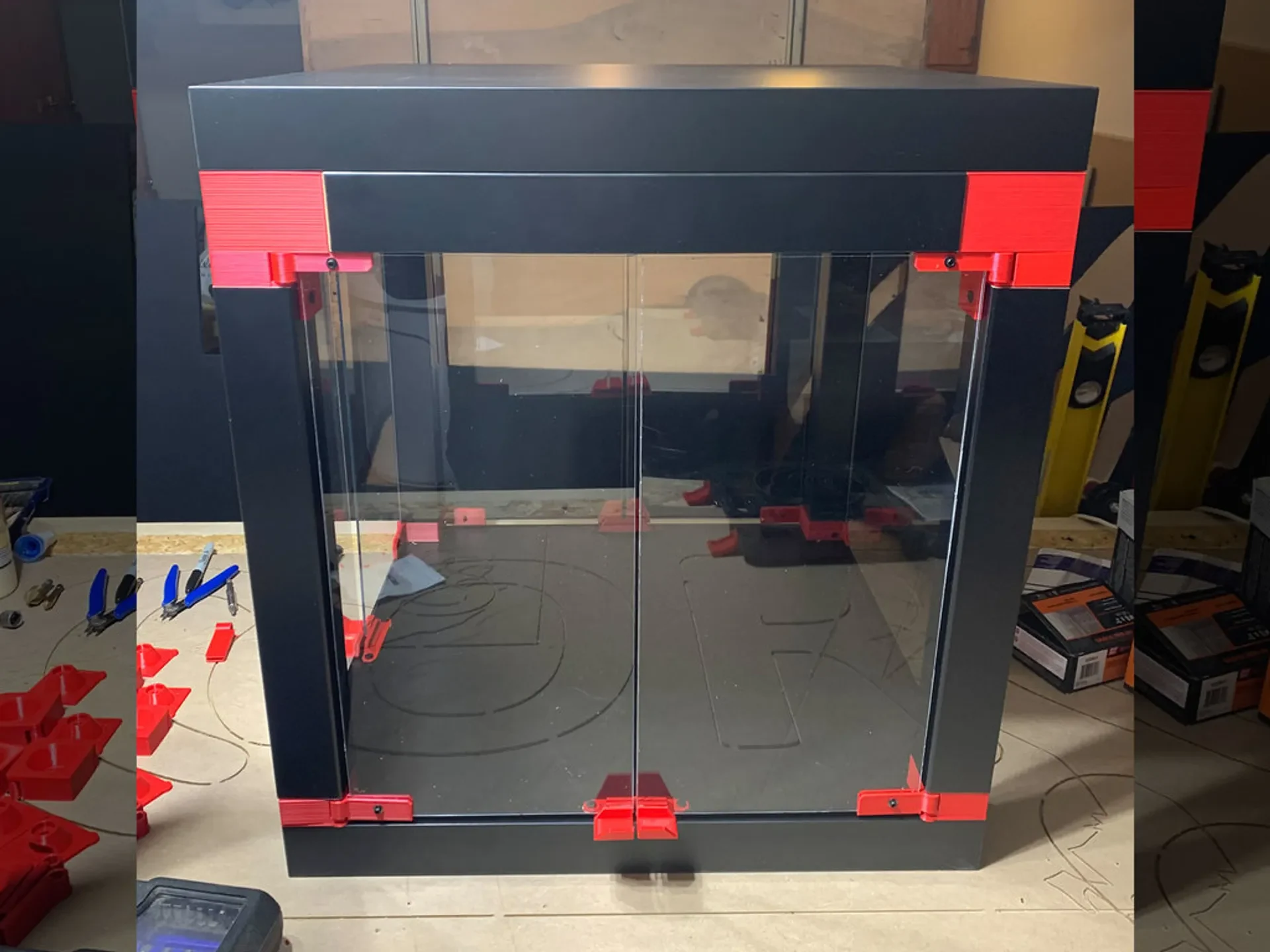

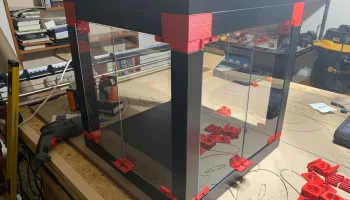

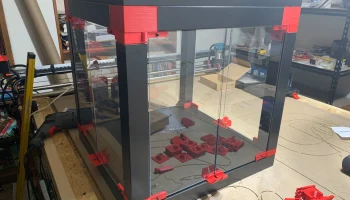

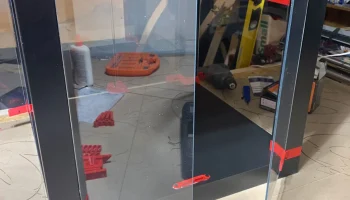

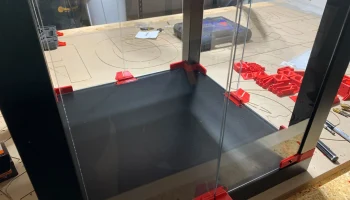

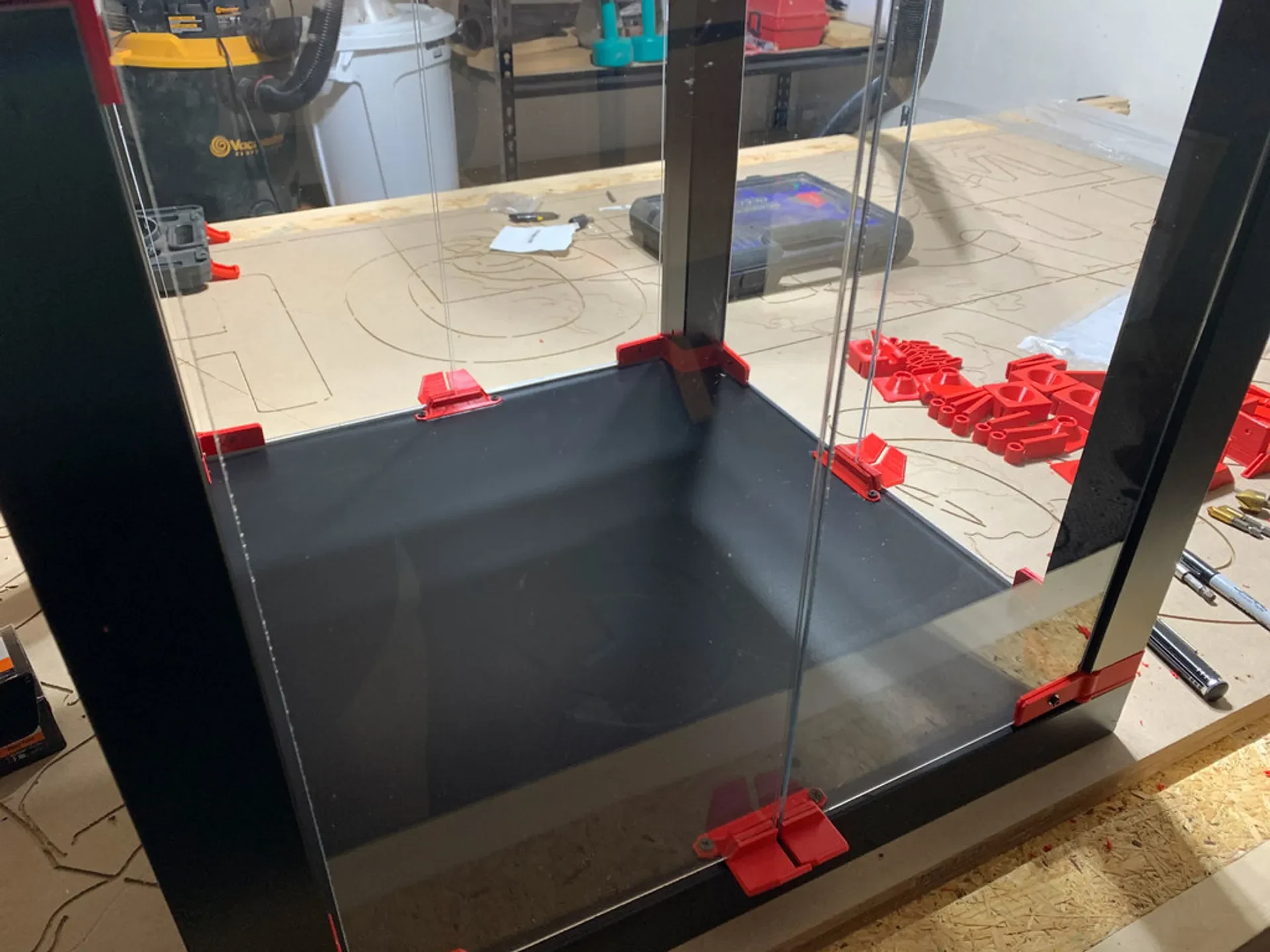

Ре. Ваши панели из плексигласа толщиной 3 мм (1/8 дюйма), размеры и обрезка которых должны быть точно такими же, как в таблице Lack версии 1 Prusa (440 x 440 мм для любых сплошных стекол без дверей и две панели ра��мером 220 x 440 мм для мест, где требуются двери), обычной и рекомендуемой практикой является вставка панелей из плексигласа перед затягиванием нижних углов.

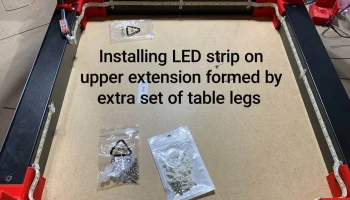

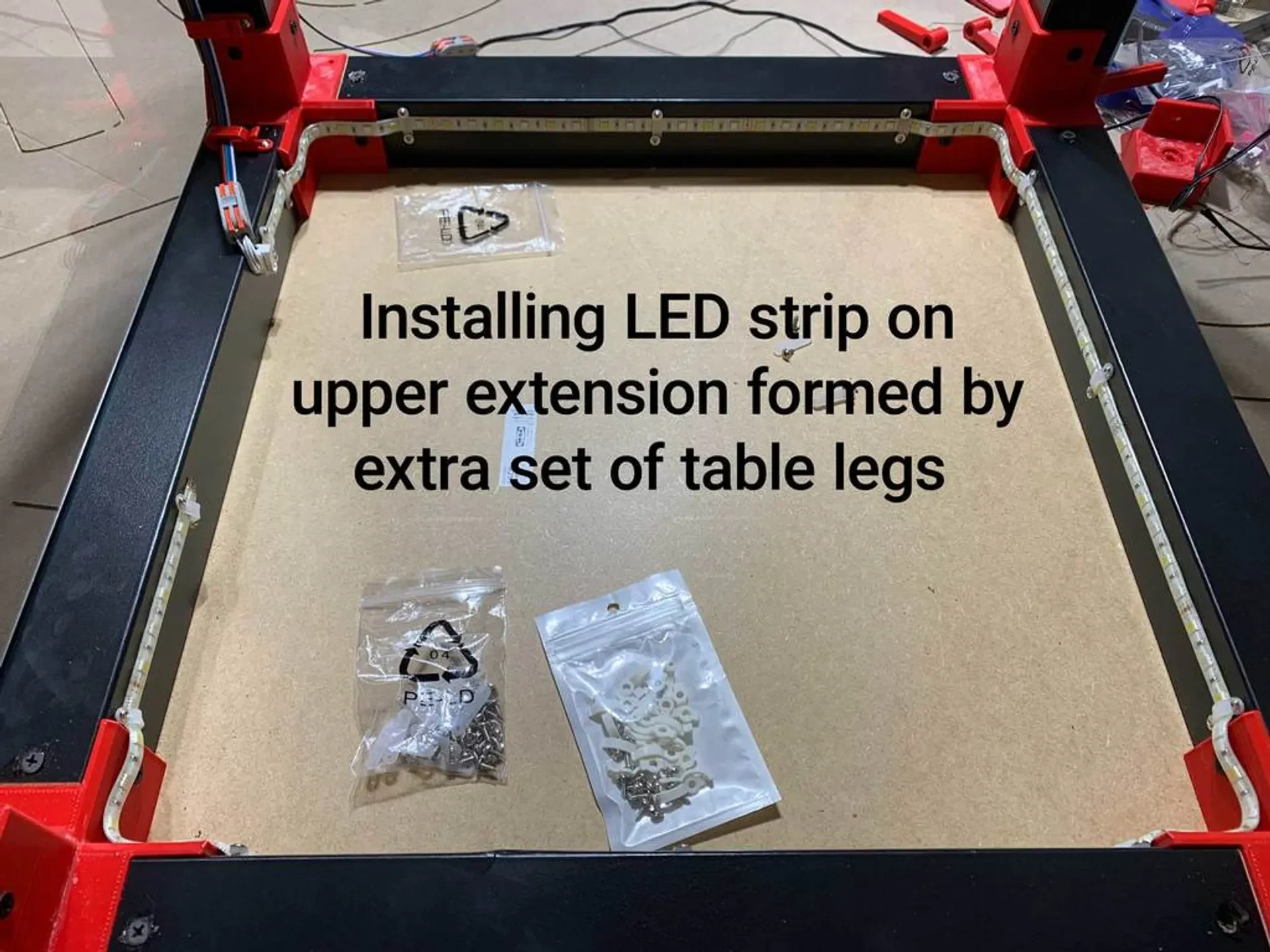

Говоря о нижних углах: поскольку шнур питания переменного тока у BIQU B1 явно толще, чем у Prusa, я подправил отверстие для кабеля, разработанное Prusa, в одном специальном «нижнем углу», увеличив его. Моей целью при изменении отверстия было размещение светодиодных проводов в дополнени�� к толстому шнуру питания переменного тока.

ПРИМЕЧАНИЕ ПО АППАРАТНОМУ ОБОРУДОВАНИЮ

Требуются четыре длинных винта, длиннее, чем любой другой, используемый в конструкции Prusa, из-за приспособления.
