Преобразование корпуса ПК ATX для электроники с ЧПУ своим..

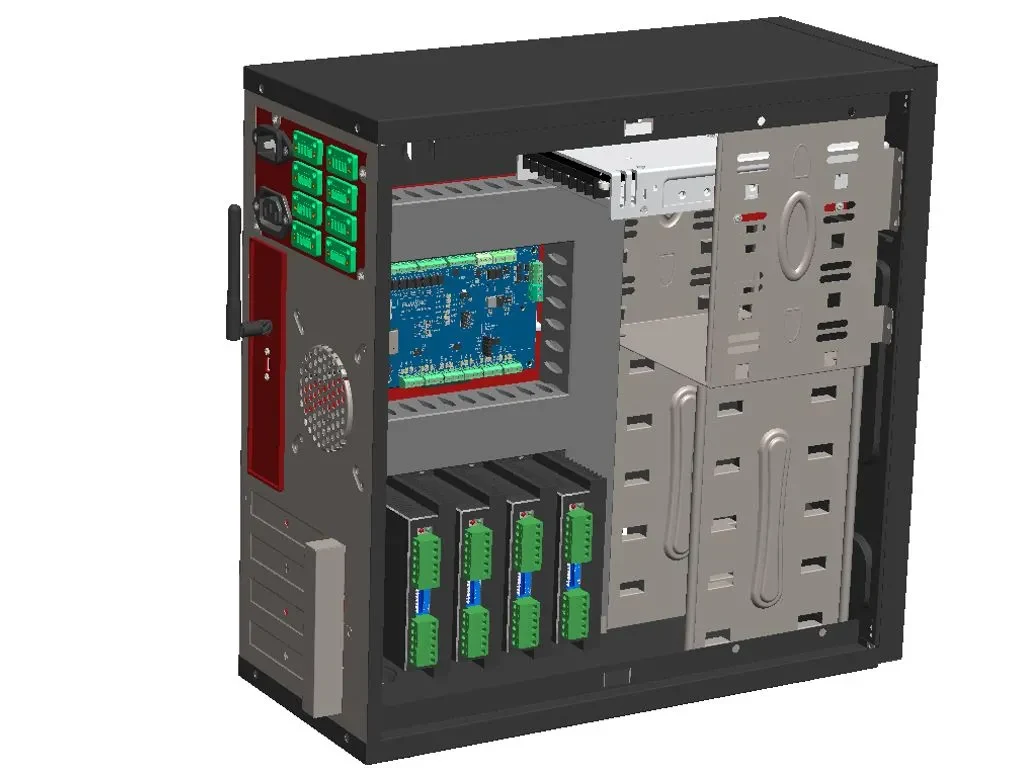

В этом наборе есть все детали, необходимые для превращения компьютерного корпуса ATX в полнофункциональный корпус для электроники для станка с ЧПУ, сделанного своими руками. Разработан с учетом простой интеграции, модульности и минимальных дополнительных требований к оборудованию.

Включенные детали:

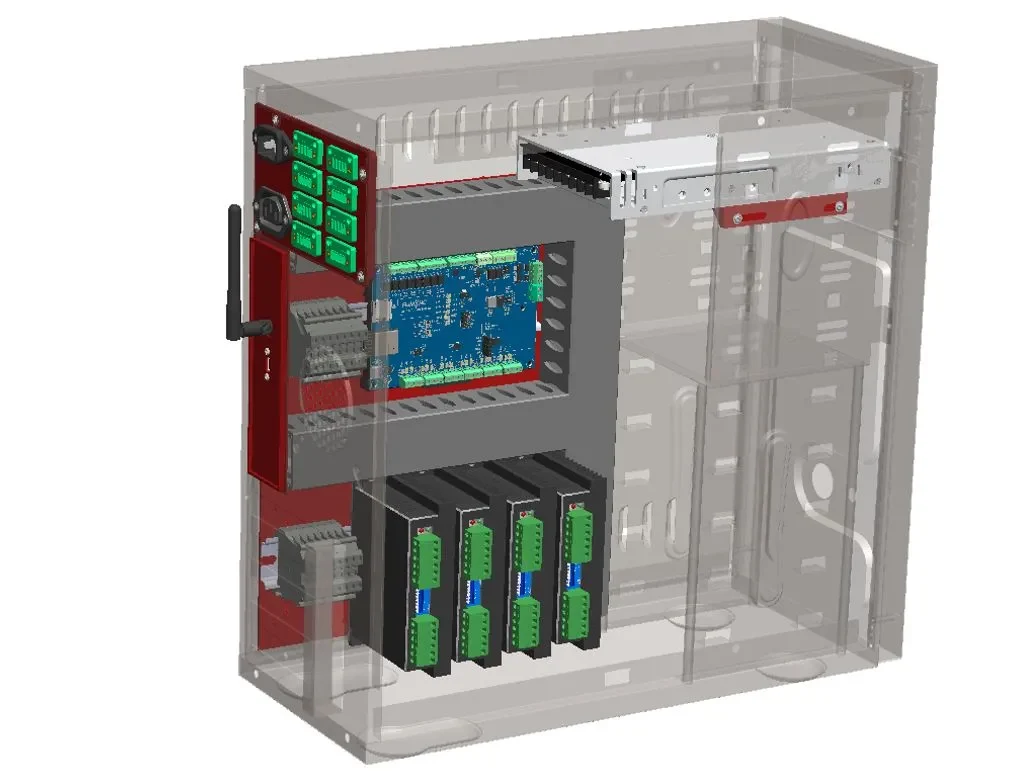

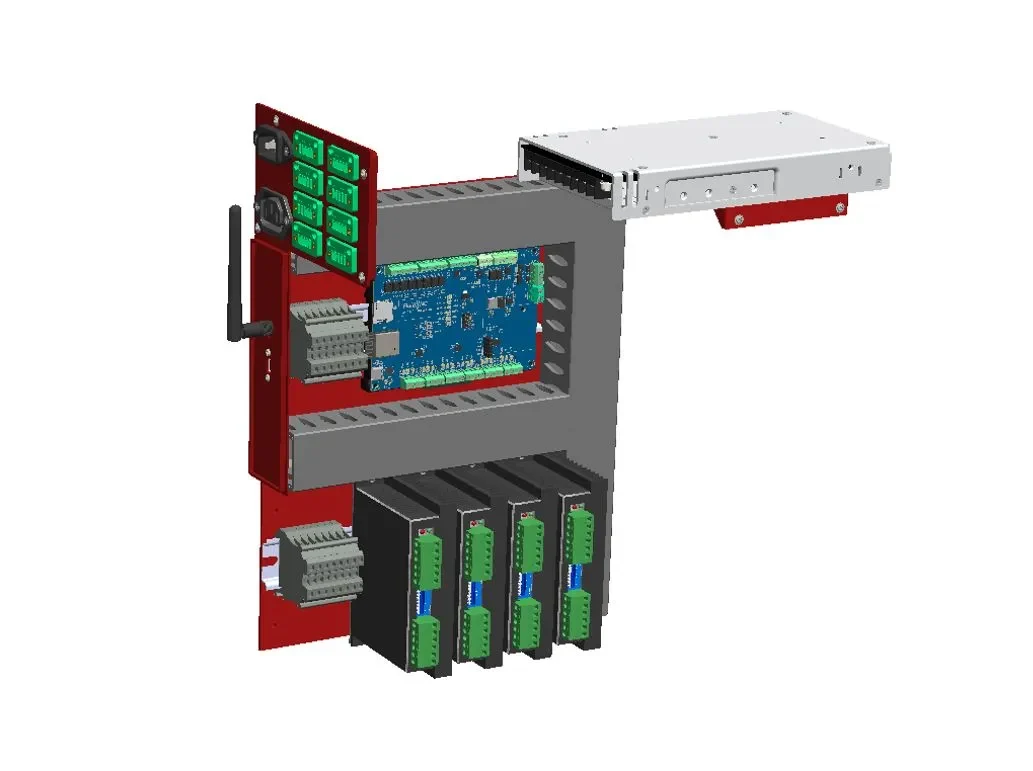

Базовая плата размера материнской платы ATX

Вмещает всю необходимую электронику ЧПУ (контроллер, драйверы, DIN-рейки, дополнительные вентиляторы и т. д.).

Рекомендуемая настройка:

Верхняя DIN-рейка → Контроллер и соединения переменного тока (включая экранирование/заземление).

Нижняя DIN-рейка → подключения 24 В постоянного тока и внешние драйверы (поддерживает до 4xDM542T).

Рекомендуемая прокладка кабелей: кабельный канал 25x40 мм (из строительного магазина или напечатанный на 3D-принтере).

Панель блока питания ATX

Заменяет вырез источника питания и обеспечивает порты для шаговых двигателей, концевых выключателей и датчиков.

Две версии: пустая панель и предварительно настроенный макет (с заранее заданными структурными линиями: просто выдвиньте те, которые хотите открыть). Файл STEP включен для настройки.

Совместимость с 9 беспаечными разъемами на переборочной панели для упрощения подключения.

(KF 2EDGWC+2EDGKM+2EDGRKP, шаг 3,81 мм, 5-контактный).

Подготовлено для двух разъемов питания IEC320:

C13 → Основной вход питания.

C14 → Выходная мощность роутера.

Совместимость с вырезами корпуса может различаться.

Экран ввода-вывода для корпуса ATX

Усиленная конструкция для поддержки разъемов.

Пустая версия и предварительно настроенная версия для контроллера FluidNC.

Предварительно настроенная версия включает в себя:

Отверстие для крепления антенны диаметром 6,35 мм.

Порт USB-C для монтажа на панели (межцентровые монтажные отверстия 17 мм).

Доступен как в STL, так и в STEP.

Кронштейн блока питания для отсека 5,25 дюйма

Позволяет установить блок питания в стандартный отсек для накопителей 5,25 дюйма.

Используются 4 гайки M3 (запрессовываются с помощью нагревательных или вставных резьбовых вставок) в дополнение к обычным винтам M3, используемым в компьютерных корпусах.

Держатель разъема слота PCI-E

Позволяет устанавливать разъемы или нарезать специальные отверстия с помощью слота PCI-E в стандартном корпусе ATX.

Для крепления используется существующая резьба карты PCI-E. Включает версию с вырезом 28×8 мм для 5-контактного разъема с шагом 5,08 мм (идеально подходит для подключения шпинделя с ЧРП) и пустую версию. Печатает без подставок.

Держатель разъема слота PCI-E

Предложение аварийной остановки

Рекомендуемое размещение: передняя панель (крышка отсека 5,25 дюйма). Рассмотрите возможность просверливания отверстия или использования существующей онлайн-3D-модели.

Настройки печати

Рекомендуемый материал: PETG, ABS или ASA для термостойкости и долговечности.

Высота слоя: 0,2-0,3 мм

Минимальная толщина стенки: 1,2 мм для прочности.

Заполнение: >30%

Поддерживает: Не требуется

Спецификация материалов (BOM)

DIN-рейки: Стандартная DIN-рейка 35 мм (или эквивалент, напечатанный на 3D-принтере)

Кабельный канал: 25x40 мм (или эквивалент, напечатанный на 3D-принтере)

Заглушки переборочной панели: KF 2EDGWC+2EDGKM+2EDGRKP, шаг 3,81 мм, 5-контактный

Разъемы IEC320: C13 (вход) и C14 (выход для маршрутизатора)

Гайки M3 или резьбовые вставки: для кронштейна блока питания.

Дополнительная информация

Если вам нужны модификации или дополнительные размеры, оставьте комментарий или напишите мне! Я также буду загружать отдельные файлы компонентов отдельно — посмотрите их ниже.
