Комплект монитора 5K для iMac конца 2014 г. своими руками..

Чтобы преобразовать мой iMac Late 5K 2014 в монитор 5K, я использовал плату драйвера Stonetasking R1811. Большинство инструкций здесь можно применить и к другим iMac и другим платам драйверов. Обратите внимание, что мой конкретный iMac имеет заводское крепление VESA.

Основные моменты
Крепление для 80-мм вентилятора с регулируемой температурой

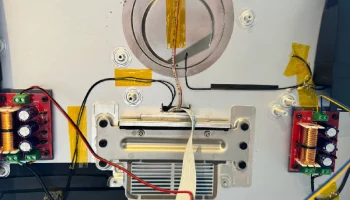

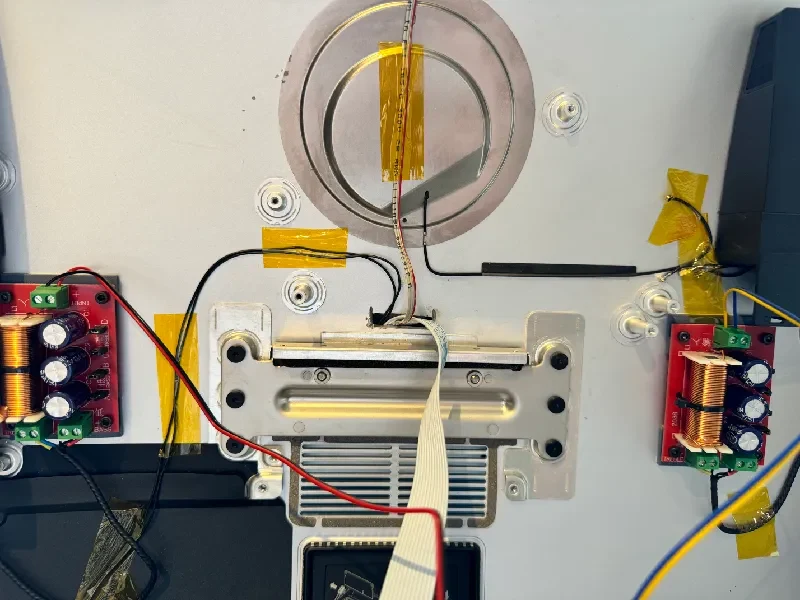

Крепления для платы R1811, кроссоверов и платы термоконтроля
Панель кнопок сзади или с креплением VESA
Держатель ИК-пульта дистанционного управления
ИК через существующее окно веб-камеры
Не меняя эстетику передней части iMac
Собственно, сзади тоже особо не поменялось.

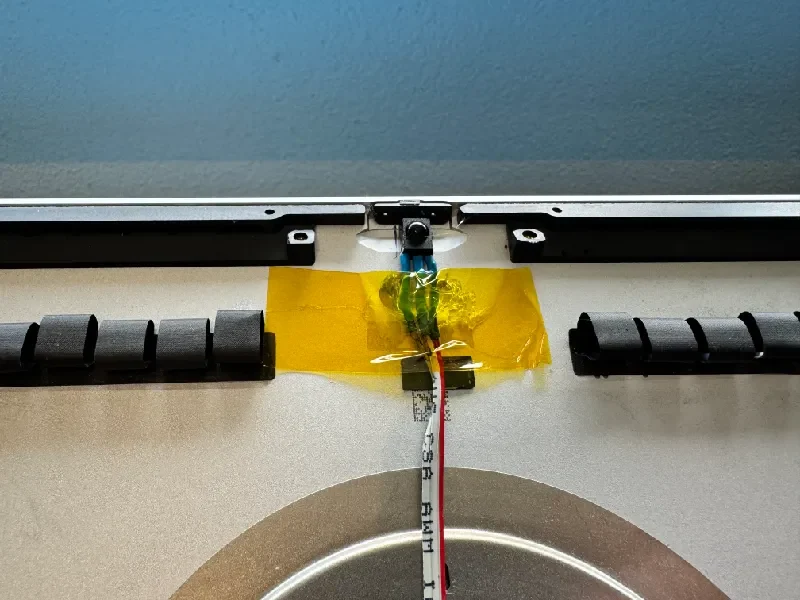

Использование местоположения камеры для ИК-приемника

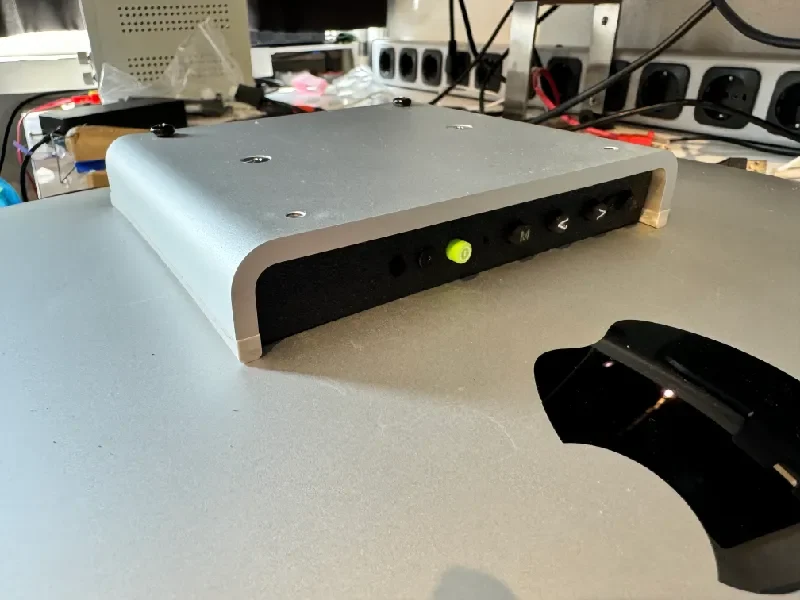

Панель кнопок скрыта в креплении VESA
Я знаю, что большинство продаваемых iMac не имеют этого крепления VESA, поскольку оно было заводской опцией, но, возможно, кто-то сможет создать такое, которое будет выглядеть так же, как оригинальное Apple.

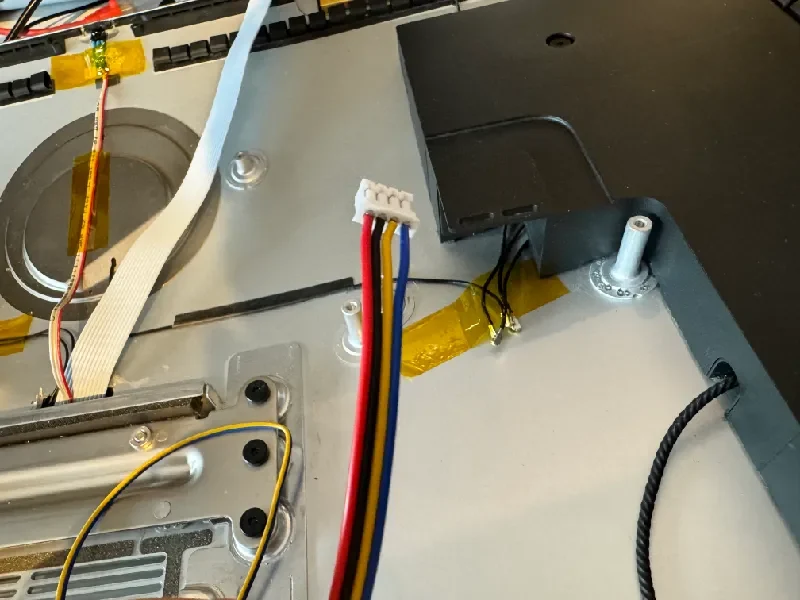

Вентилятор совпадает с имеющимися вентиляционными отверстиями.

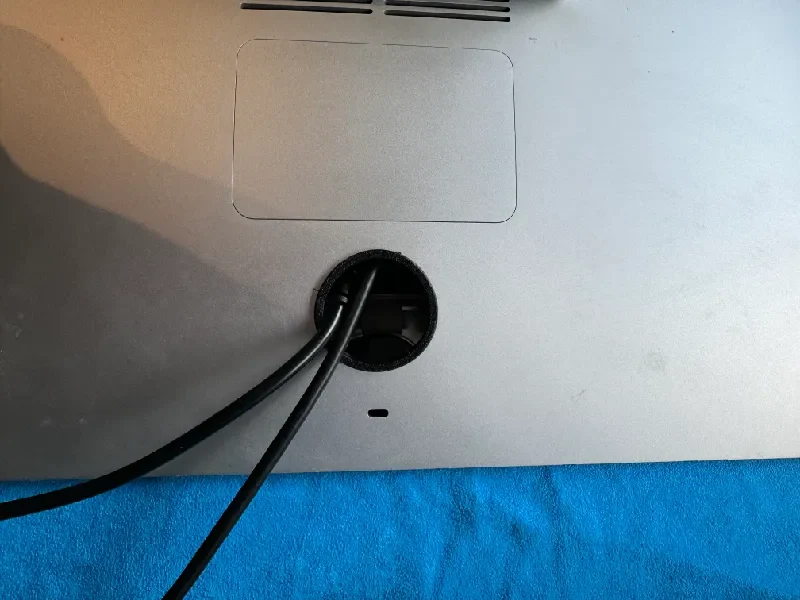

Прокладка кабелей через отверстие для силового кабеля
Требования
Р1811 ред. 4 платы драйверов
2x кроссоверные платы YLY-8022
Винты М3
Пластины М3
Инструменты
Навыки
Инструкции
Препараты

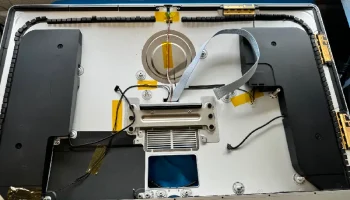

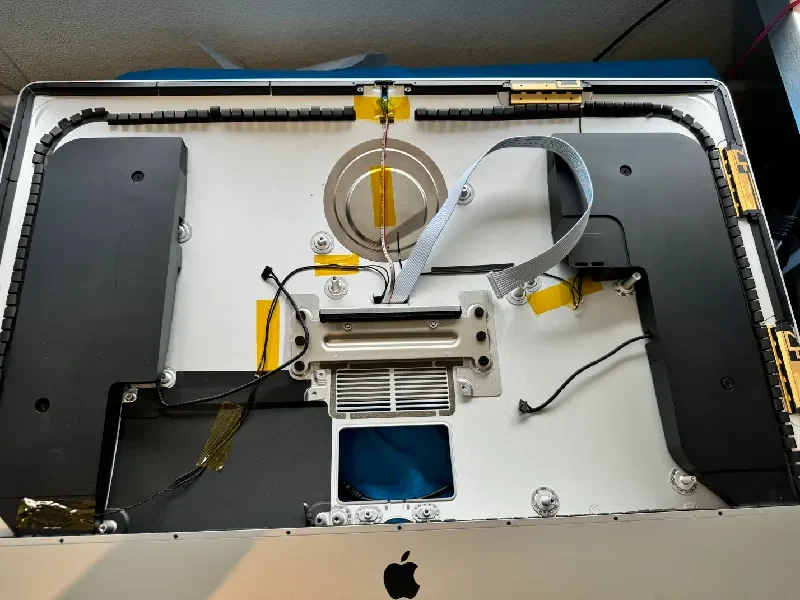

Удалите все из iMac, кроме динамиков. В сети есть инструкции
Н�� забудьте также снять разъем питания, мой держался на двух винтах и клее, и чтобы его уговорить, пришлось немного пошевелить.
Оставьте антенны Wi-Fi
Установка платы R1811
Я заказал R1811 (плата ревизии 4) напрямую с https://stonetaskin.com.

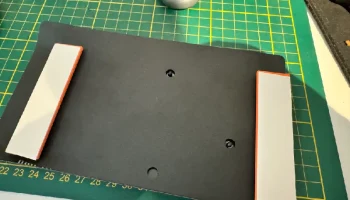

Распечатайте R1811_board mount.stl дважды из PETG или ABS.
Вставьте в отверстия вставки М3 с помощью паяльника.

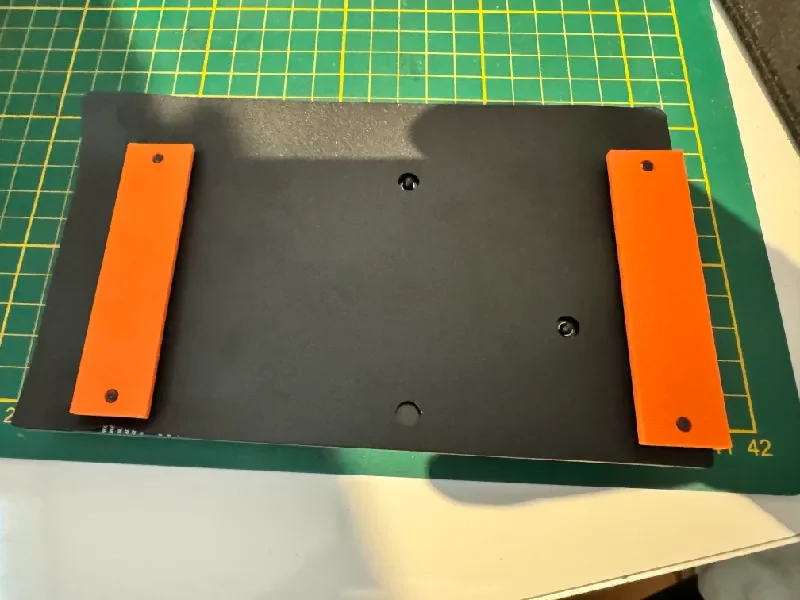

Закрепите плату винтами

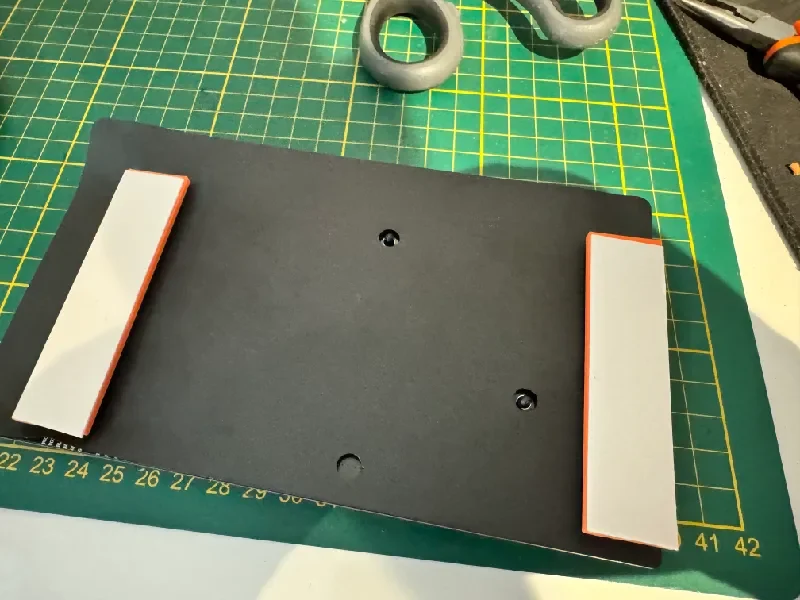

Используйте двойную клейкую ленту, чтобы прикрепить плату к ЖК-панели (не к алюминиевому корпусу).

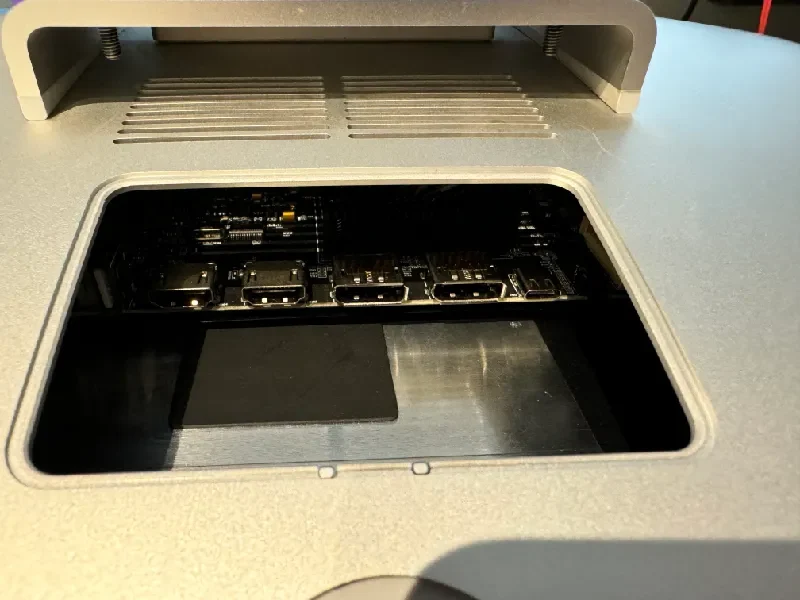

Тщательно измерьте его, чтобы убедиться, что порты совпадают с отверстием в корпусе iMac (отверстием, используемым для доступа к памяти iMac).

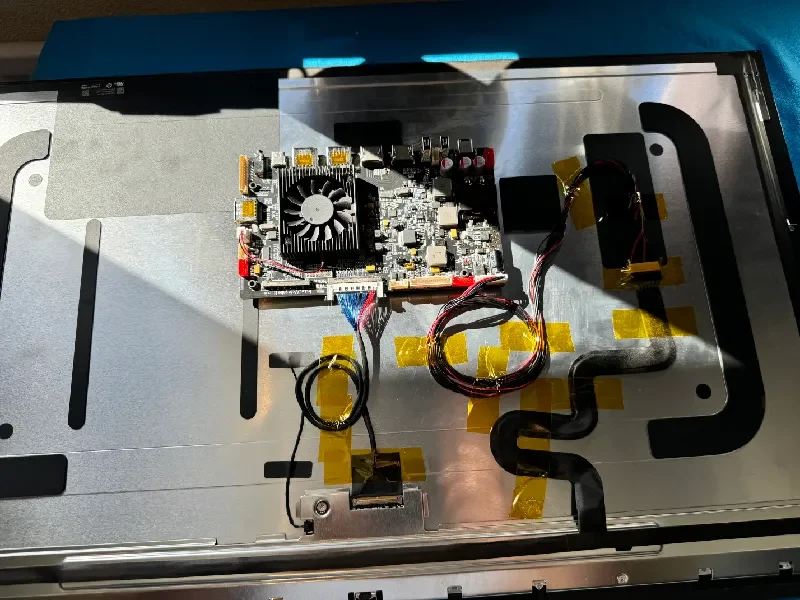

Используйте прилагаемые кабели для подключения ЖК-дисплея к плате (правильную ориентацию разъемов см. на изображениях).
Закрепите кабели скотч��м

Вариант панели кнопок 1: Крепление VESA

Применимо только в том случае, если у вас iMac с креплением VESA. Это простое решение, но кнопки расположены немного в неудобном месте. Это не большая проблема, если у вас есть пульт.

Распечатайте R1811_imac_vesa_mount_button_panel.stl из PETG или ABS.
Используйте опоры
Распечатайте R1811_vesa_mount_button.stl пять раз из PETG или ABS, используйте подставки!
Если вы чувствуете творческий подход и у вас есть принтер для печати нескольких материалов: используйте сопло 0,2 и добавьте символы.
Я включил файл для принтера BambuLab X1C с соплом 0,2: кнопки R1811 с символами для BambuLab X1C с соплом 0,2.3mf.
Используйте инструмент Dremel, чтобы вырезать отверстие для прокладки кабелей.
В качестве дополнительной опции вы можете использовать существующую кнопку питания iMac, удлинив кабели и припаяв ее к кнопке K1 на плате кнопочной панели.
Имеется отверстие для доступа к ИК-приемнику, но вы также можете переместить ИК-приемник вперед.
Кнопки в корпусе кнопочной панели расположите в следующем порядке:
К1 Мощность
К2 Далее
К3 Предыдущий
K4 Меню/Выбор
K5 Выбор выхода/входа
Прикрутите плату к корпусу панели кнопок. Я использовал несколько эстетически приятных винтов, взятых из этого iMac.

Вариант панели кнопок 2: на задней стороне.

Это решение требует сверления корпуса с помощью дремеля и еще некоторой возни, но оно того стоит, поскольку кнопки расположены в очень интуитивно понятном и удобном положении. И я сделал за вас тяжелую работу по проектированию деталей, напечатанных на 3D-принтере.

Требования
2 винта M3 DIN 7791 18 мм
2 болта М3
Обзор сборки

Фиолетовая часть — это панель кнопок на внешней стороне корпуса. Голубая часть — это крепление внутри. Оранжевые части — это кнопки. Зелёная часть — это плата, а синяя часть — держатели гаек м3.

Инструкции по сборке
Вырезаем отверстие сзади:
Распечатать шаблон для резки задней панели с кнопками R1811.stl
Снимите вилку разъема изнутри с помощью плоской отвертки. Он приклеен к корпусу
Используйте распечатанный шаблон, чтобы нарисовать линии перма��ентным маркером.
Шаблон имеет насечки для правильного выравнивания
Используйте дремель, чтобы вырезать отверстие
Распечатайте все части:
R1811 задняя панель кнопок.stl
Р1811 задний
